Descripción general del producto

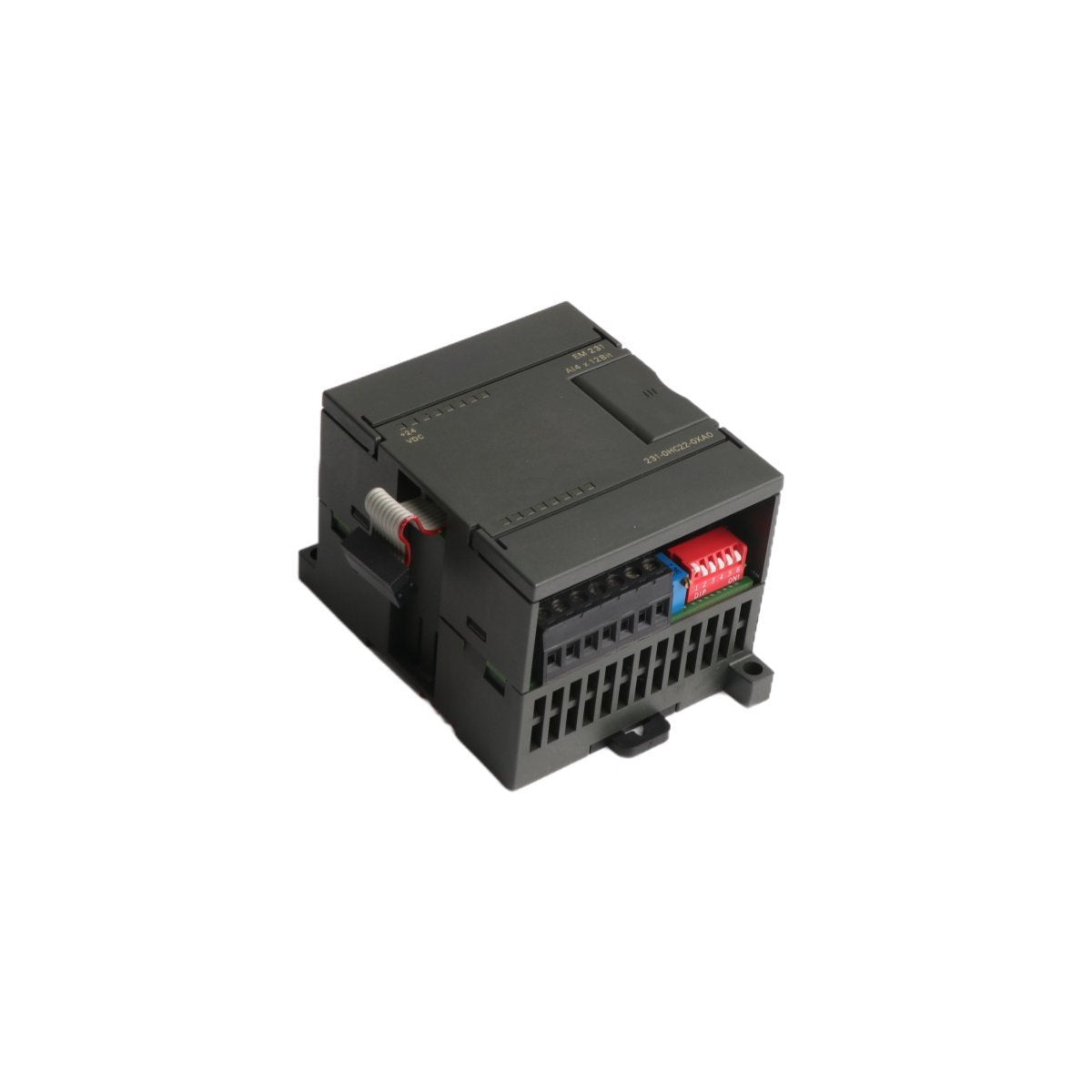

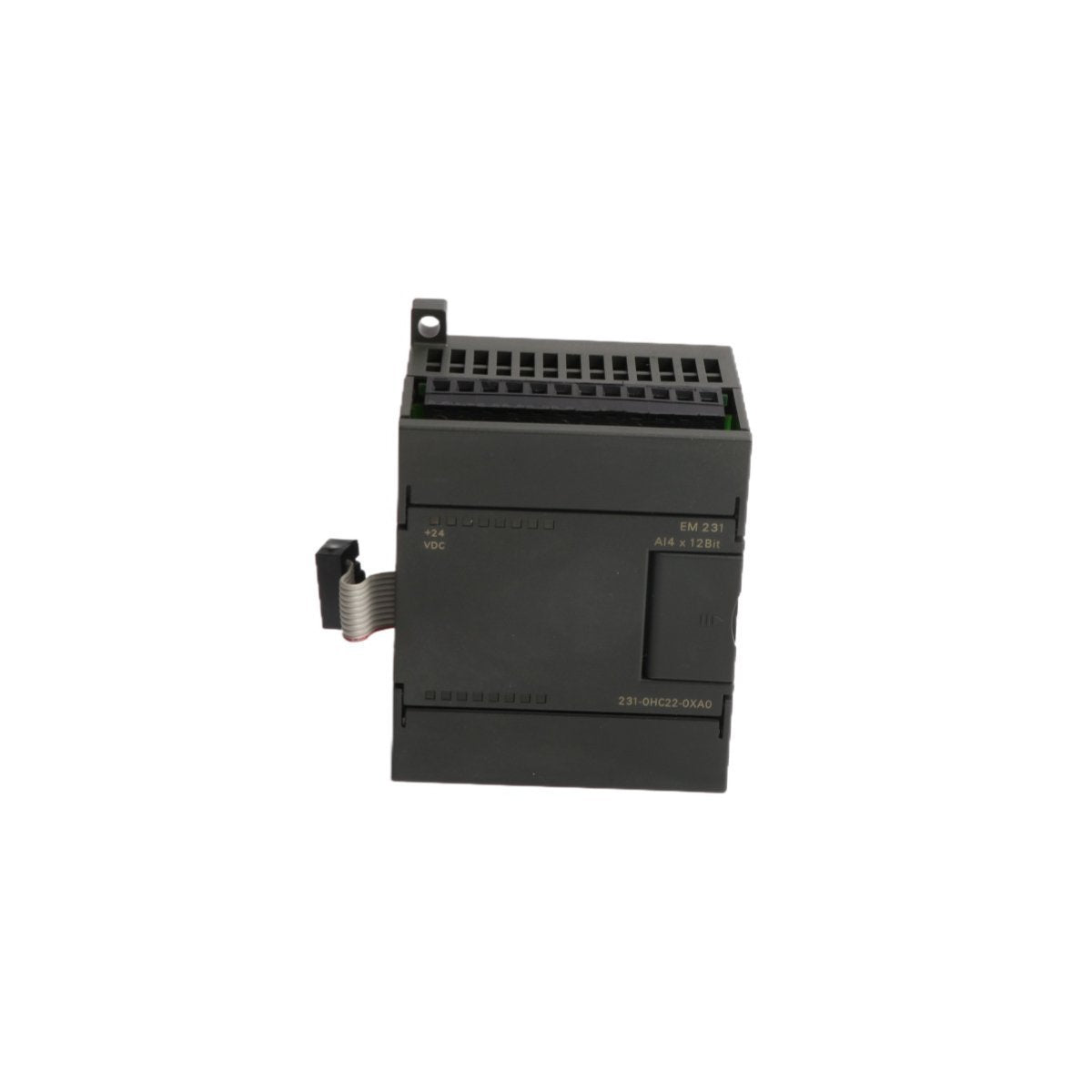

El Siemens 6ES7231-0HC22-0XA0 es un módulo de expansión de entrada analógica de ingeniería de precisión para la serie PLC SIMATIC S7-200. Diseñado específicamente como un módulo EM 231, permite que el controlador interactúe con variables analógicas del mundo real, convirtiendo señales eléctricas continuas en datos digitales para la CPU. Este módulo es esencial para aplicaciones que requieren el monitoreo de propiedades físicas fluctuantes como la temperatura, la presión, o el caudal. Al integrarse perfectamente con las CPU S7-22X, el 6ES7231-0HC22-0XA0 proporciona un procesamiento de señal de alta resolución e inmunidad robusta al ruido, asegurando que las decisiones de control de procesos se basen en datos de campo precisos y en tiempo real.

Perfiles de medición técnica y datos de hardware

• Tipo de entrada: 4 entradas analógicas (diferencial)

• Rangos de señal: Admite voltaje (p.ej., 0-10V, ±5V) y corriente (p.ej., 0-20mA) a través de la configuración del interruptor DIP

• Resolución digital: Conversión A/D de 12 bits para una adquisición de datos de alta fidelidad

• Aislamiento: Ópticamente aislado del plano posterior del PLC para evitar bucles de tierra

• Consumo de energía: Bajo consumo de corriente de 24 V CC del bus de expansión

• Monitoreo de estado: Indicadores LED integrados para diagnóstico de energía y módulos

• Dimensiones: 2,5 cm x 5,1 cm x 83,8 cm (Nota: perfil de montaje estándar)

• Masa física: 0,95 kg (peso de envío)

• Estándar de montaje: Compatible con riel DIN de 35 mm

• Origen de fabricación: Alemania

• Código arancelario HS: 8537101190

Escenarios de implementación operativa

El 6ES7231-0HC22-0XA0 es un componente versátil que se encuentra en numerosos entornos automatizados donde la retroalimentación analógica es crítica. Las aplicaciones industriales clave incluyen:

• Monitoreo de variables de proceso: Captura de datos de sensores de 4-20 mA para rastrear niveles de tanques, presión de tuberías y concentraciones químicas en sistemas de gestión de fluidos.

• Control ambiental: Interconexión con transductores de temperatura y humedad para gestionar sistemas HVAC en salas limpias o almacenes industriales.

• Regulación de la velocidad de la máquina: Recepción de retroalimentación de voltaje de potenciómetros o tacómetros para proporcionar al PLC datos precisos de velocidad del motor para el control de lazo cerrado.

• Gestión de energía: Monitoreo de las fluctuaciones de voltaje y corriente en los paneles de distribución de energía para optimizar el consumo de energía de la máquina.

• Mantenimiento del sistema: Sirve como pieza de repuesto estandarizada para restaurar las capacidades de detección analógica en los gabinetes de control S7-200 y S7-200 CN existentes.
