Descripción general del producto

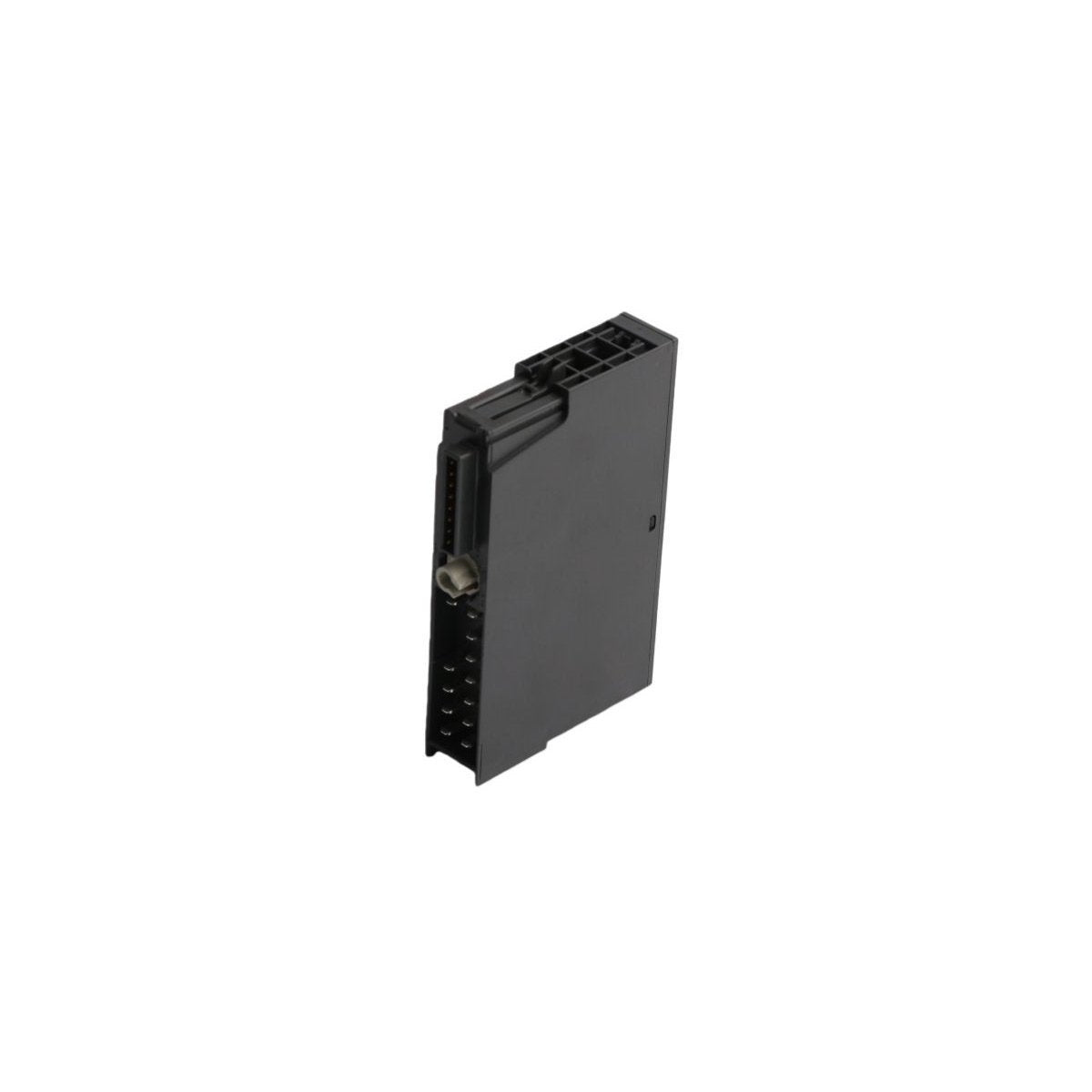

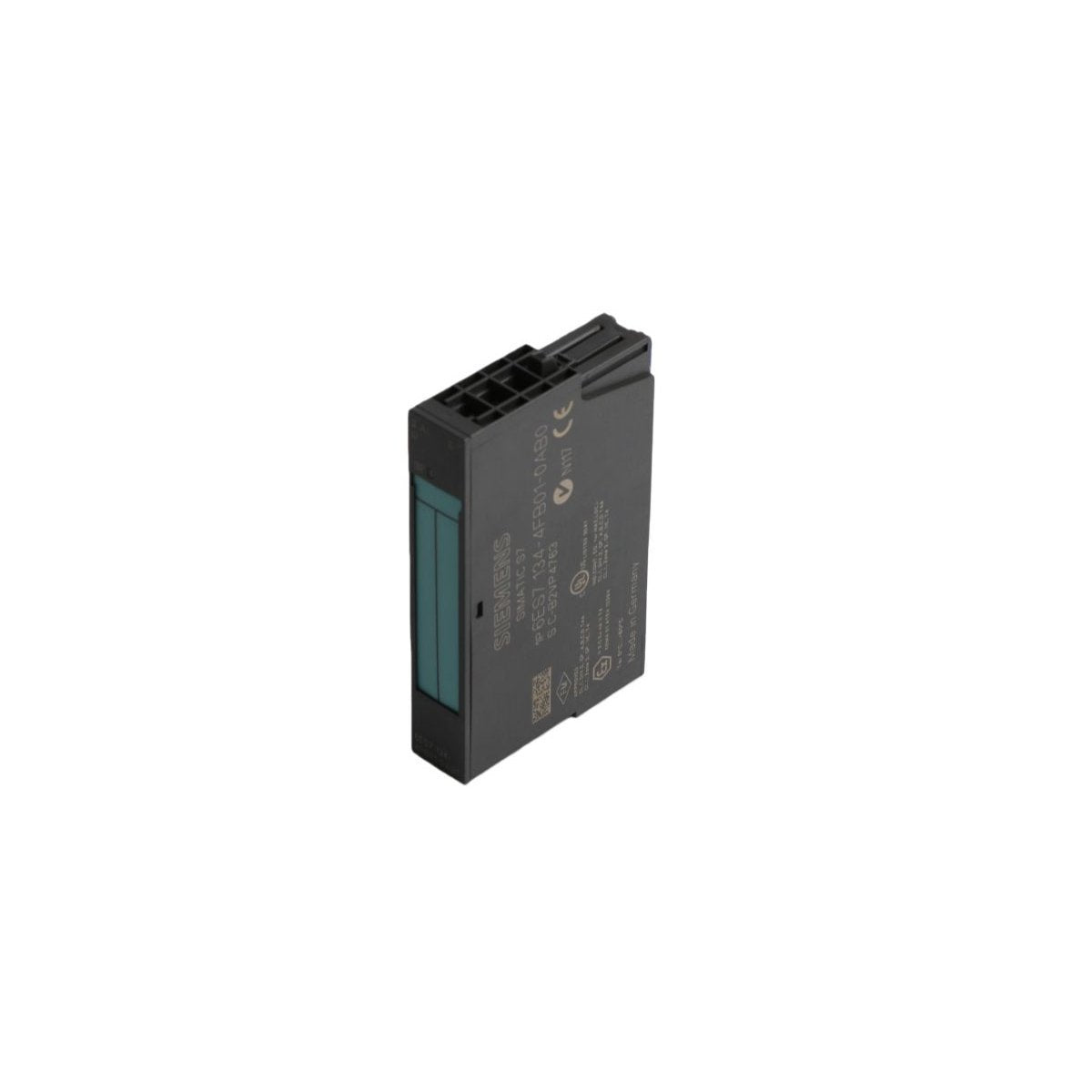

El 6ES7134-4FB01-0AB0 es un módulo de adquisición analógica diseñado con precisión para la familia de E/S distribuidas Siemens SIMATIC ET 200S. Esta unidad electrónica de doble canal se especializa en la medición de voltaje, convirtiendo señales analógicas externas en datos digitales de alta resolución para un PLC central. Con un ancho delgado de 15 mm, es un componente esencial para diseños de armarios de control de alta densidad donde el espacio es escaso pero la precisión de la señal no puede verse comprometida. El módulo admite una variedad de rangos de voltaje bipolares y unipolares, lo que lo convierte en una interfaz versátil para una amplia gama de instrumentos y sensores industriales que emiten señales de voltaje estándar.

Especificaciones del sistema y parámetros de hardware

• Capacidad de entrada: 2 Entradas Analógicas (AI)

• Rangos de medición: ±10 V (13 bits + signo), ±5 V (13 bits + signo), y 1-5 V (13 bits)

• Velocidad de conversión: Tiempo de ciclo rápido de 65 ms por canal activo

• Tensión de funcionamiento: 24 V CC (a través del módulo de alimentación)

• Indicadores de diagnóstico: LED rojo SF (Falla de grupo) para una rápida detección y resolución de errores

• Aislamiento eléctrico: Aislamiento integrado entre el bus de fondo y la tensión de carga

• Supresión de interferencias: Protección integrada contra tensión de modo común (5 V CA/CC) y filtrado de ruido

• Tolerancia ambiental: Funcionamiento fiable de 0 °C a +60 °C (instalación horizontal) o de 0 °C a +50 °C (instalación vertical)

• Factor de forma: Ancho del módulo compacto de 15 mm "Booksize"

Despliegue industrial estratégico y casos de uso

Monitorización de procesos de precisión

Ideal para instalaciones químicas y farmacéuticas que requieren la monitorización de retroalimentación de voltaje de alta resolución de instrumentos analíticos. La resolución de 13 bits garantiza que incluso las fluctuaciones mínimas en las variables del proceso sean capturadas y procesadas por el PLC.

HVAC y gestión de edificios

El 6ES7134-4FB01-0AB0 se utiliza con frecuencia para interactuar con sensores de calidad del aire y compuertas moduladoras que se comunican a través de señales de 1-5 V o 0-10 V. Sus canales aislados evitan que el ruido eléctrico de los motores de grandes ventiladores interfiera con las lecturas sensibles de los sensores.

Herramientas de máquina y retroalimentación

En maquinaria CNC y para trabajar la madera, este módulo rastrea sensores de posición o tensión que emiten voltaje bipolar (±10 V), proporcionando al controlador central la retroalimentación necesaria para mantener la precisión mecánica durante operaciones de alta velocidad.

Mantenimiento remoto de E/S

Como pieza de repuesto estándar para la serie ET 200S ampliamente implementada, este módulo garantiza la mantenibilidad a largo plazo de las estaciones descentralizadas existentes en redes PROFIBUS o PROFINET sin necesidad de un rediseño significativo del hardware.
