Descripción general del producto

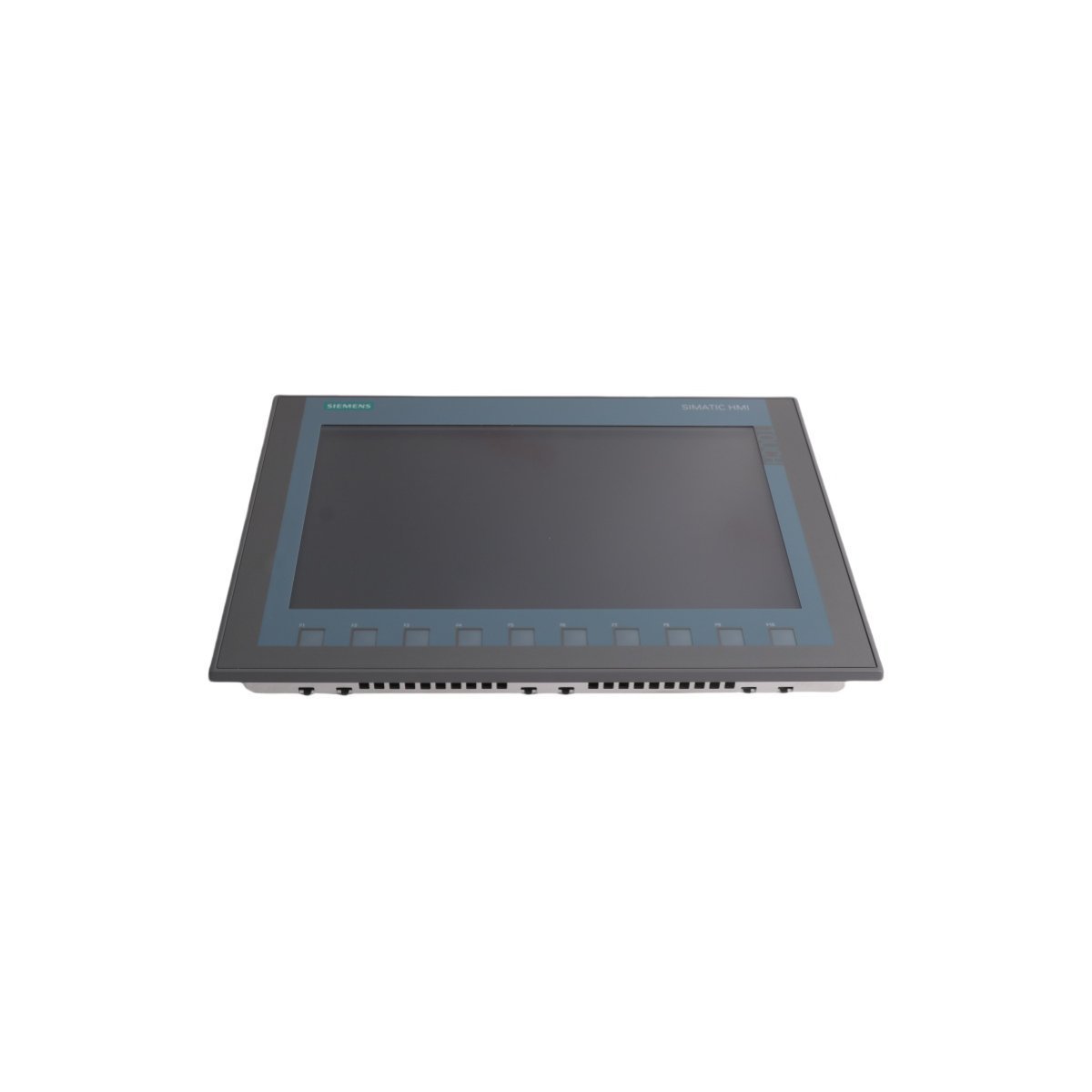

El Siemens 6AV2123-2MB03-0AX0 es una interfaz de operador de alto rendimiento de 12 pulgadas de pantalla ancha de la familia SIMATIC Basic Panel. Diseñado para proporcionar una visualización rentable para tareas de automatización de nivel básico y medio, esta unidad combina la funcionalidad táctil con la operación de teclas táctiles. Cuenta con una pantalla TFT de alta resolución capaz de renderizar 65.536 colores, lo que mejora significativamente la claridad de la monitorización de procesos y la gestión de alarmas. Como dispositivo PROFINET, el 6AV2123-2MB03-0AX0 se integra perfectamente con los controladores SIMATIC S7 a través del TIA Portal, ofreciendo un entorno de ingeniería unificado que simplifica el desarrollo de HMI a nivel de máquina y el diagnóstico remoto.

Infraestructura técnica y parámetros de hardware

Esta unidad HMI está diseñada para la resiliencia industrial, con una carcasa frontal robusta y retroiluminación LED de bajo consumo.

• Resolución de la pantalla: 1280 x 800 píxeles en una pantalla TFT de 12" de pantalla ancha.

• Interfaz de entrada: Operación de modo dual utilizando una pantalla táctil resistiva analógica y 10 teclas de función táctiles programables.

• Interfaz de comunicación: 1 puerto Ethernet RJ45 (PROFINET) que admite velocidades de transmisión de hasta 100 Mbit/s.

• Memoria integrada: 10 MB de memoria de usuario integrada para proyectos y datos de pantalla.

• Protección ambiental: Panel frontal con clasificación IP65 contra la entrada de polvo y humedad.

• Entorno de software: Configurable a través de WinCC Basic (TIA Portal) V13 o superior.

• Peso de la unidad: 1.74 kg.

• Dimensiones externas: 33 cm x 24.5 cm x 6.0 cm.

• Origen de fabricación: Alemania.

• Código HS: 8537101190.

Aplicaciones industriales profesionales

El 6AV2123-2MB03-0AX0 se utiliza ampliamente en sectores que requieren una visualización detallada de procesos sin la complejidad de los PC industriales de gama alta.

• Embalaje de alimentos y bebidas: Gestión de líneas de llenado y etiquetado de alta velocidad donde los operadores requieren actualizaciones gráficas claras del estado y teclas físicas para anulaciones manuales.

• Instalaciones de agua y aguas residuales: Sirviendo como una estación de monitoreo centralizada para el control de bombas y la dosificación química, utilizando el formato de pantalla ancha para mostrar tendencias de flujo complejas.

• Bancadas de montaje de automóviles: Integración en estaciones de control descentralizadas donde se requiere conectividad PROFINET para sincronizar los datos de HMI con un PLC central.

• Gestión de climatización y energía: Regulación de sistemas de control climático a gran escala en edificios comerciales, proporcionando una interfaz duradera para ajustes de puntos de ajuste y registro histórico.

• Herramientas de máquina: Implementación de control localizado para maquinaria CNC o de fabricación donde una combinación de entradas táctiles y teclas de función físicas aumenta la seguridad operativa.
