Descripción general del producto

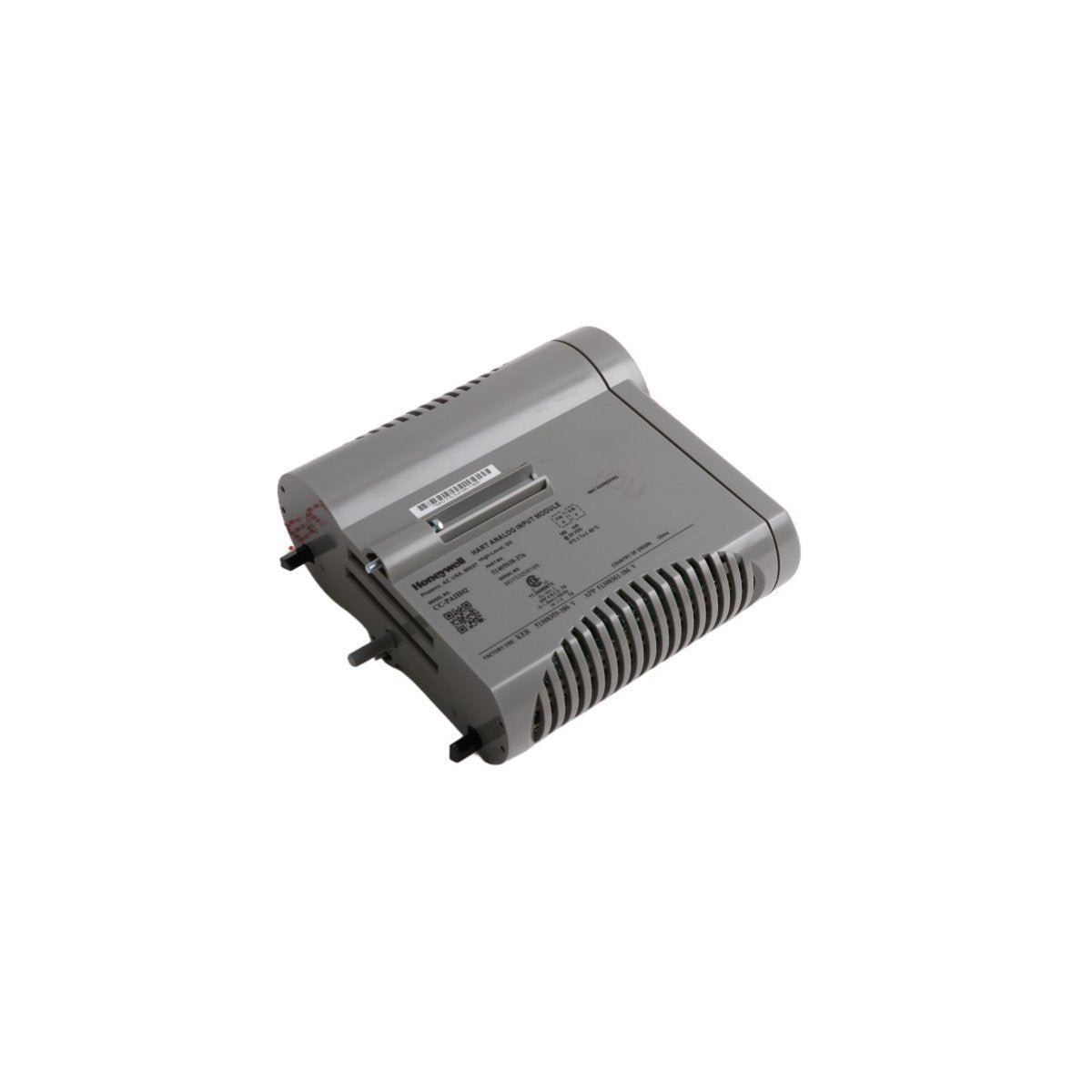

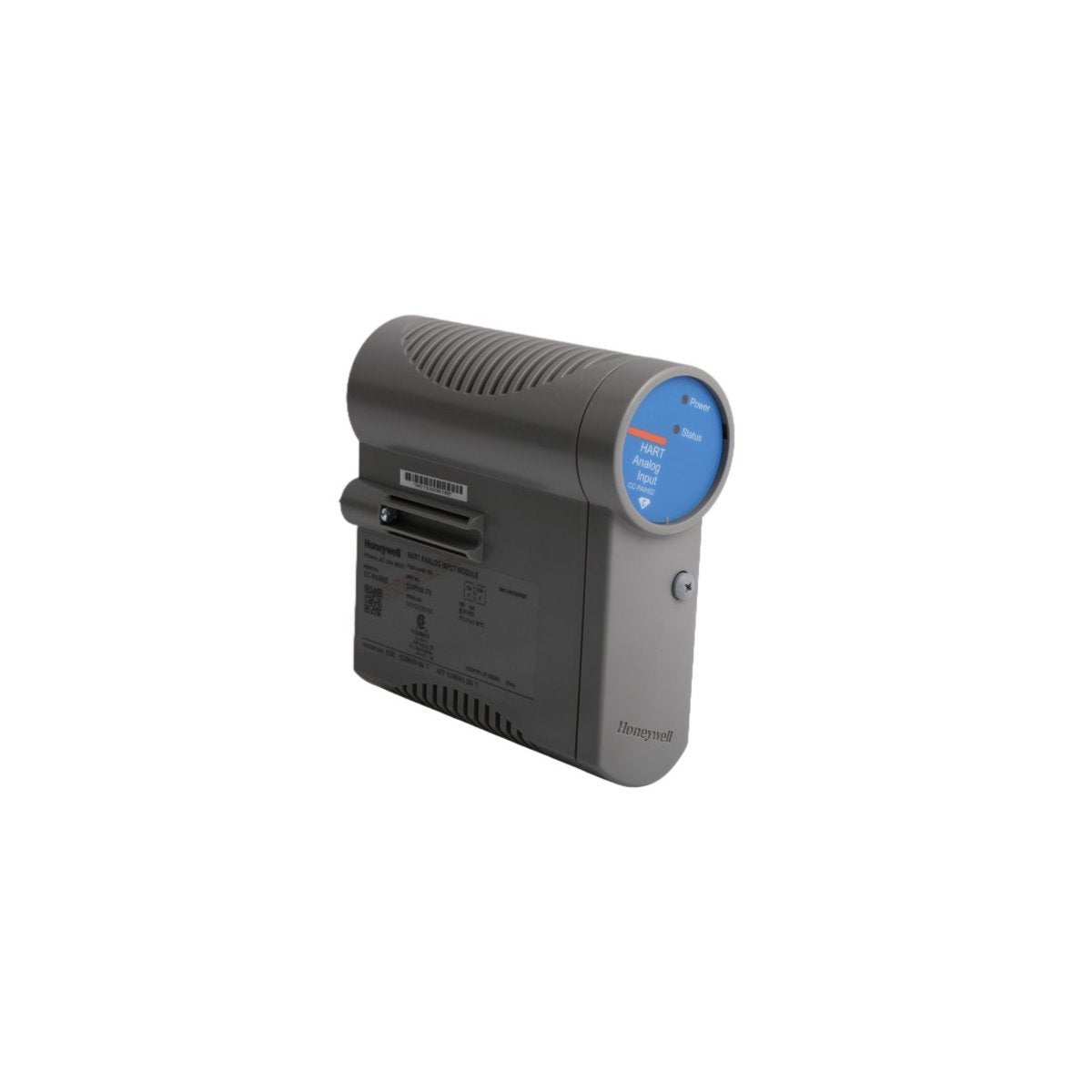

El Honeywell CC-PAIH02, identificado con el número de pieza 51405038-375, es un módulo de entrada analógica de alto nivel diseñado para las arquitecturas Experion PKS Series C y FSC (control a prueba de fallos). Esta sofisticada interfaz está diseñada para capturar y digitalizar señales de un amplio espectro de transmisores de campo, admitiendo entradas de corriente y voltaje de alto nivel. Equipado con soporte integrado para el protocolo HART (transductor remoto direccionable de alta vía), el CC-PAIH02 permite la extracción sin problemas de datos multivariables secundarios y diagnósticos de dispositivos de instrumentación inteligente. Su diseño prioriza el tiempo de actividad del proceso a través de opciones de configuración redundantes y un acondicionamiento de señal avanzado que garantiza un flujo de datos confiable en entornos DCS complejos.

Características técnicas clave y parámetros de hardware

El CC-PAIH02 se distingue por su ingeniería a prueba de fallos y sus capacidades de adquisición de datos de alta velocidad, lo que garantiza la integridad de la señal en zonas de alta interferencia.

• Tipo de entrada: Analógica de alto nivel (voltaje/corriente) con compatibilidad HART 7.0

• Arquitectura de canales: 16 canales con aislamiento de canal a canal para eliminar la diafonía

• Características de seguridad: Detección de cable abierto integrada y señalización automática de protección de variable de proceso (PV)

• Energía de campo: Proporciona energía de campo no incendiaria, adecuada para ubicaciones peligrosas Clase I, Div 2

• Conjunto de diagnóstico: Autocontrol continuo del hardware interno y del estado del bucle externo

• Redundancia: Admite redundancia opcional 1:1 para bucles de control de misión crítica

• Comunicación: Múltiples módems internos para la recopilación simultánea de datos HART

• Tolerancia ambiental: Robusto para temperaturas estándar de armarios industriales

• Especificaciones físicas: Peso 0.4 kg, Dimensiones 7x14x14.5 cm

• Origen de fabricación: EE. UU.

Aplicaciones industriales y casos de uso operativo

Este módulo es una piedra angular para las industrias que requieren mediciones de alta fidelidad y consideraciones de seguridad intrínseca dentro de su estrategia de control.

• Monitoreo de áreas peligrosas: Utilización de distribución de energía no incendiaria para interactuar con transmisores en entornos donde puedan estar presentes gases o vapores volátiles.

• Integración de instrumentación inteligente: Aprovechamiento de la comunicación HART para monitorear las posiciones de las válvulas, las variables de temperatura secundarias y el estado del dispositivo sin cableado adicional.

• Bucles de proceso críticos: Despliegue en refinerías de petróleo y síntesis química donde las entradas analógicas redundantes son necesarias para evitar fallos del sistema causados por fallas en un solo punto.

• Adquisición de datos de alta velocidad: Servicio de aplicaciones que requieren un escaneo rápido del bucle para mantener un control preciso sobre variables de proceso de acción rápida como el flujo y la presión.
