Descripción general del producto

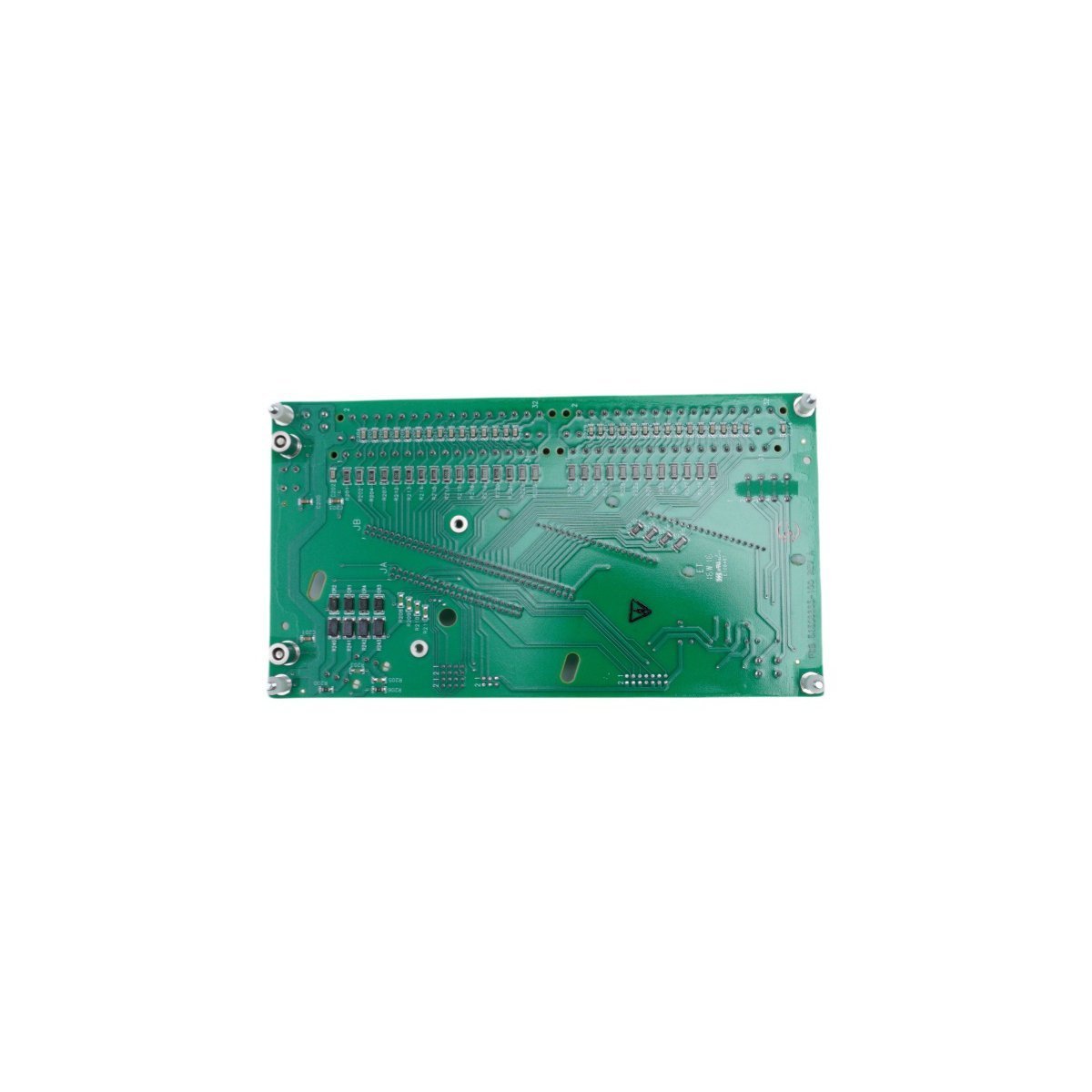

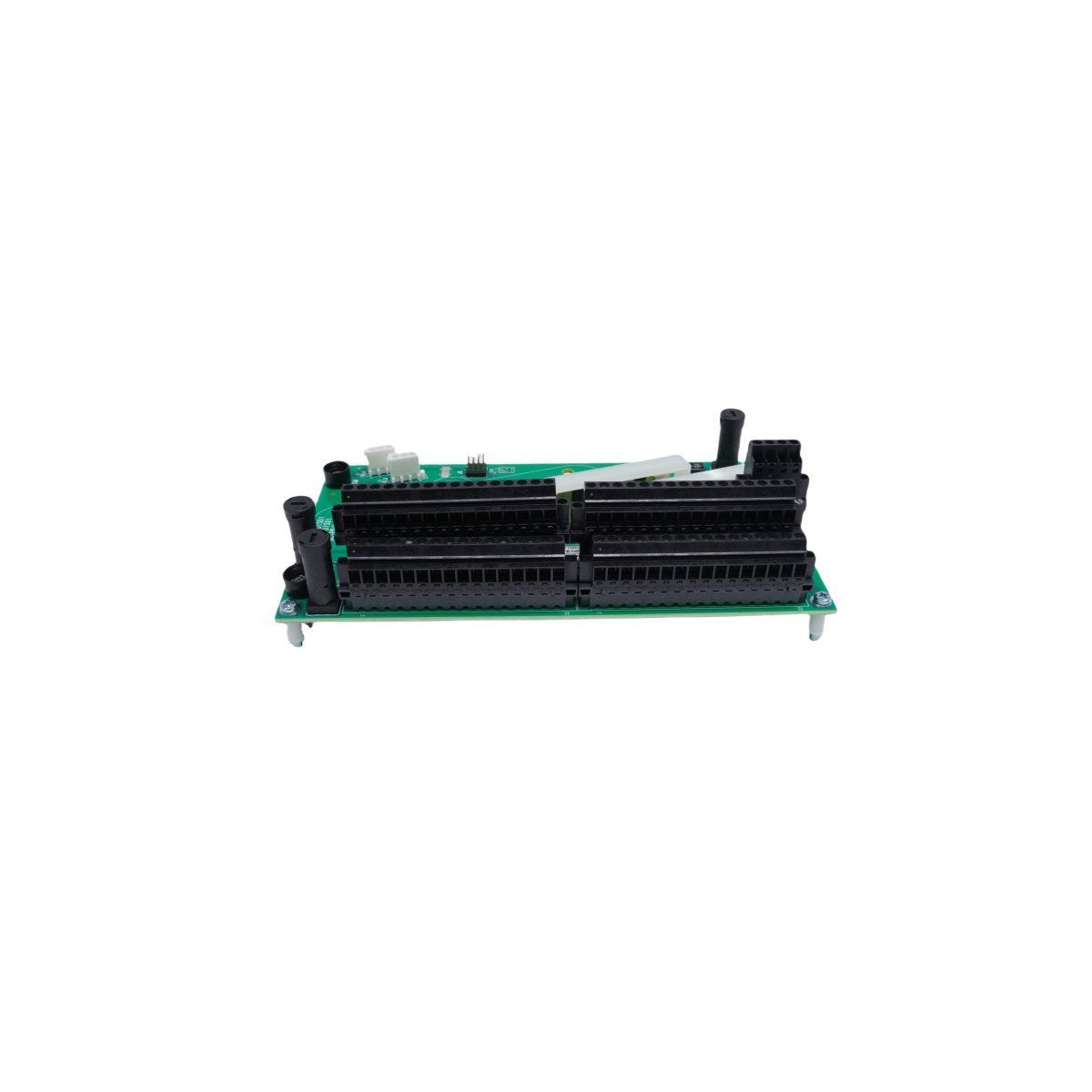

El Honeywell 8C-TDIL01, identificado con el número de pieza 51306856-175, es una interfaz de entrada discreta de alto rendimiento diseñada para la plataforma de hardware E/S Serie 8 de Experion PKS. Este módulo sirve como un punto crítico de adquisición de datos, capturando señales binarias de 24VCC de dispositivos instalados en campo y transmitiéndolos al controlador C300. Diseñado para entornos de alta densidad, el 8C-TDIL01 presenta un diseño vertical "en línea" que optimiza el espacio del riel del gabinete al tiempo que proporciona un robusto aislamiento galvánico. Está construido específicamente para manejar los rigurosos requisitos de temporización de los Sistemas de Control Distribuido (DCS) modernos, asegurando que los cambios de estado de interruptores, relés, y sensores se registren con precisión de milisegundos y sin rebotes de señal.

Arquitectura física y puntos de referencia de rendimiento

El 8C-TDIL01 está construido con lógica de semiconductores de grado industrial para mantener un rendimiento determinista en entornos de planta eléctricamente ruidosos o con fluctuaciones térmicas.

• Clase de módulo: Entrada digital discreta (DI)

• Tensión de funcionamiento: 24VCC (nominal)

• Serie de E/S: Honeywell Serie 8 / Experion PKS

• Capacidad de canal: Optimizado para monitoreo discreto de alta densidad

• Acondicionamiento de señal: Filtrado digital integrado para eliminar el parloteo de contacto y la interferencia EMI

• Estilo de instalación: Montaje vertical plug-and-play en IOTA de la Serie 8

• Ventaja de mantenimiento: Soporta extracción e inserción bajo tensión (RIUP) para un servicio sin tiempo de inactividad

• Diagnóstico: Detección de fallas integral a bordo e informes de estado por canal

• Peso del hardware: 0.5 kg

• Dimensiones: 17.3 x 10 x 12.2 cm

• Origen: EE. UU.

• Identificación arancelaria: Código HS 8537101190

Escenarios y utilidad de control industrial

Esta placa de entrada de la Serie 8 es un elemento fundamental para la secuencia automatizada y el monitoreo de seguridad en diversos sectores de la industria pesada.

• Monitoreo de enclavamientos de procesos: Adquisición del estado en tiempo real de botones de parada de emergencia, interruptores de límite y flotadores de nivel en refinerías químicas.

• Secuenciación de servicios energéticos: Seguimiento del estado abierto/cerrado de los disyuntores de alto voltaje e interruptores aisladores en los centros de distribución de energía.

• Retroalimentación de maquinaria rotativa: Consolidación de entradas digitales de contactos de motores auxiliares e interruptores de presión de aceite para la lógica de protección de turbinas.

• Integración de líneas de fabricación: Monitoreo de sensores de proximidad y contactos de puertas de seguridad en líneas de producción de alta velocidad para garantizar la protección del operador y un rendimiento sincronizado.

• Expansión del sistema de control: Sirve como un módulo de reemplazo o expansión nuevo y confiable para gabinetes Experion PKS existentes para aumentar la capacidad de E/S discreta sin cambios importantes en la infraestructura.
