Descripción general del producto

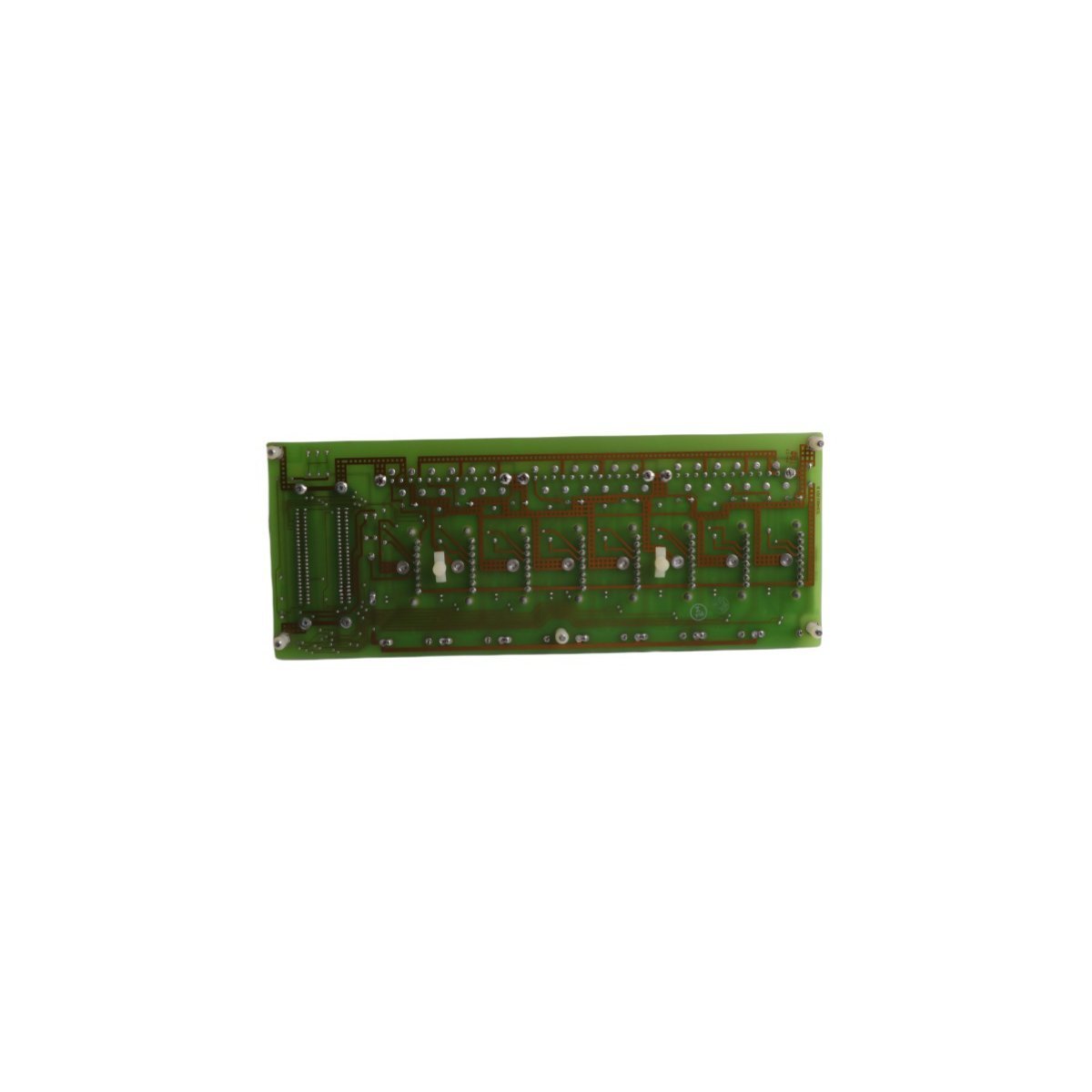

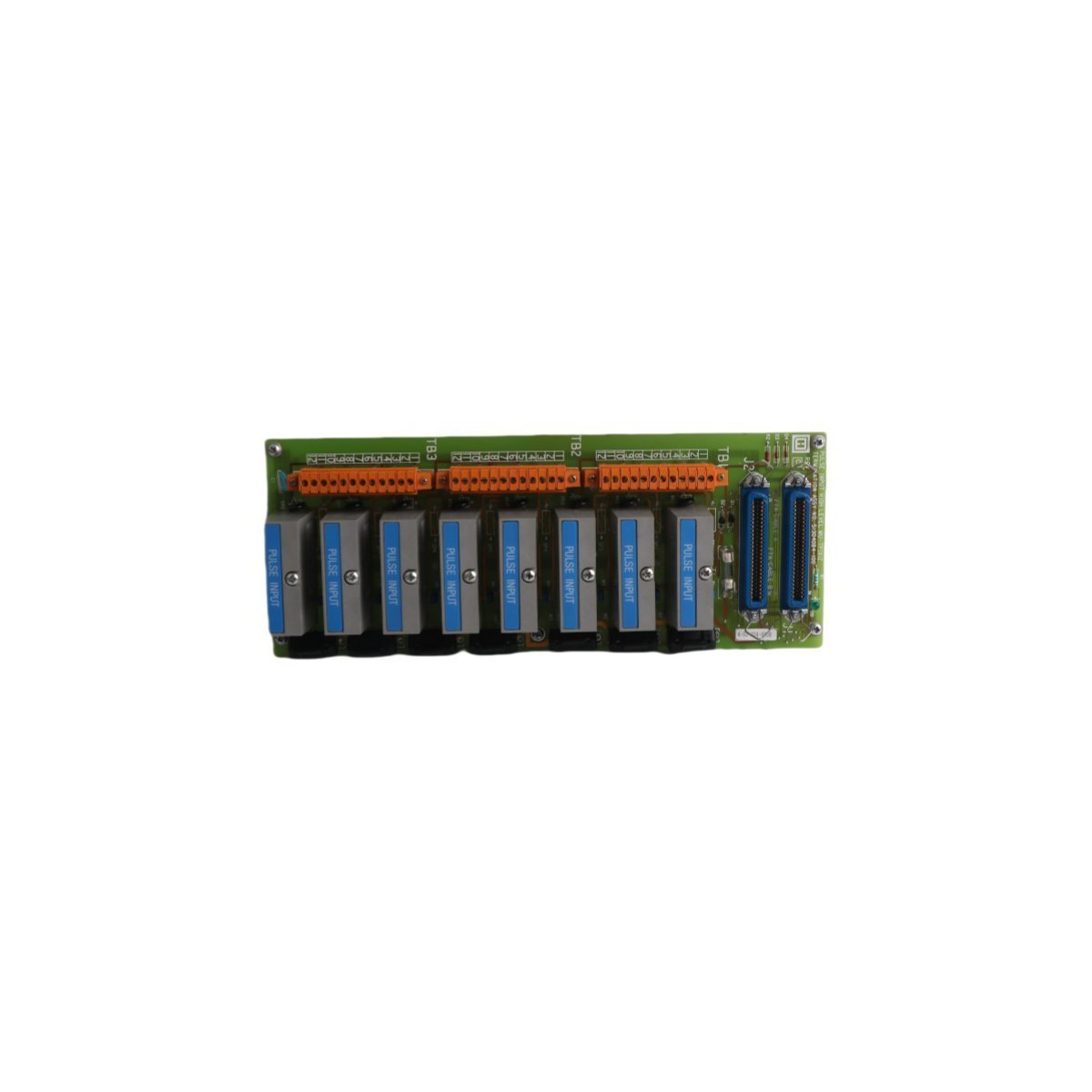

El Honeywell MU-TPIX12 (Número de referencia: 51304084-100) es un conjunto de terminación de campo (FTA) de entrada de pulso de alto rendimiento diseñado para los sistemas de control distribuido TDC 3000 y Experion PKS. Este módulo de interfaz especializado está diseñado para capturar y acondicionar señales de alta frecuencia de dispositivos de campo como caudalímetros, tacómetros y codificadores generadores de pulsos. Como componente clave de la serie MU-T, el MU-TPIX12 sirve como el enlace vital entre los pulsos de campo sin procesar y los procesadores de E/S digitales, asegurando que los datos de frecuencia de alta velocidad se digitalicen con precisión para los cálculos de procesos y la supervisión de la maquinaria.

Especificaciones técnicas y arquitectura de hardware

• Número de modelo: MU-TPIX12

• Identificación de pieza: 51304084-100

• Soporte de señal: Entradas de pulso/frecuencia de alta velocidad

• Interfaz de conexión: Conector D-sub de 24 pines integrado para un cableado de enlace de E/S seguro

• Dimensiones del chasis: 30.7 x 12 x 6.8 cm

• Peso de la unidad: 0.72 kg

• Rango térmico: Clasificado para entornos industriales extremos de -40°C a +85°C

• Origen de fabricación: EE. UU.

• Serie del sistema: E/S de la serie MU-T

• Compatibilidad: Totalmente compatible con las arquitecturas Honeywell Process Manager (PM) y Advanced Process Manager (APM)

Implementaciones industriales estratégicas

En la medición de flujo y transferencia de custodia, el MU-TPIX12 se utiliza para procesar las salidas de pulso de los caudalímetros de turbina y de vórtice. Su temporización de precisión garantiza que los volúmenes de flujo totalizados se calculen con un error mínimo, lo cual es crítico para la medición fiscal y la precisión de la facturación en los oleoductos y gasoductos.

Dentro de la protección de maquinaria rotativa, esta placa de terminación se interconecta con sensores de velocidad para monitorear las RPM de turbinas y motores. La capacidad del módulo para manejar trenes de pulsos de alta frecuencia permite al DCS detectar condiciones de sobrevelocidad o fluctuaciones mecánicas instantáneamente, activando paradas de seguridad automáticas para evitar daños en el equipo.

Para la fabricación industrial, el MU-TPIX12 proporciona la adquisición de datos de alta velocidad necesaria para la sincronización de cintas transportadoras y el seguimiento de posición de alta resolución. Su diseño robusto y su amplio rango de temperatura de funcionamiento lo hacen adecuado para la instalación en recintos de instrumentos remotos (RIEs) sin control climático. Al proporcionar un punto de terminación centralizado para 12 canales de pulso, permite a los ingenieros de planta optimizar su arquitectura de cableado mientras mantienen una alta integridad de la señal contra las interferencias electromagnéticas (EMI) típicas de los sitios industriales pesados.
