Descripción general del producto

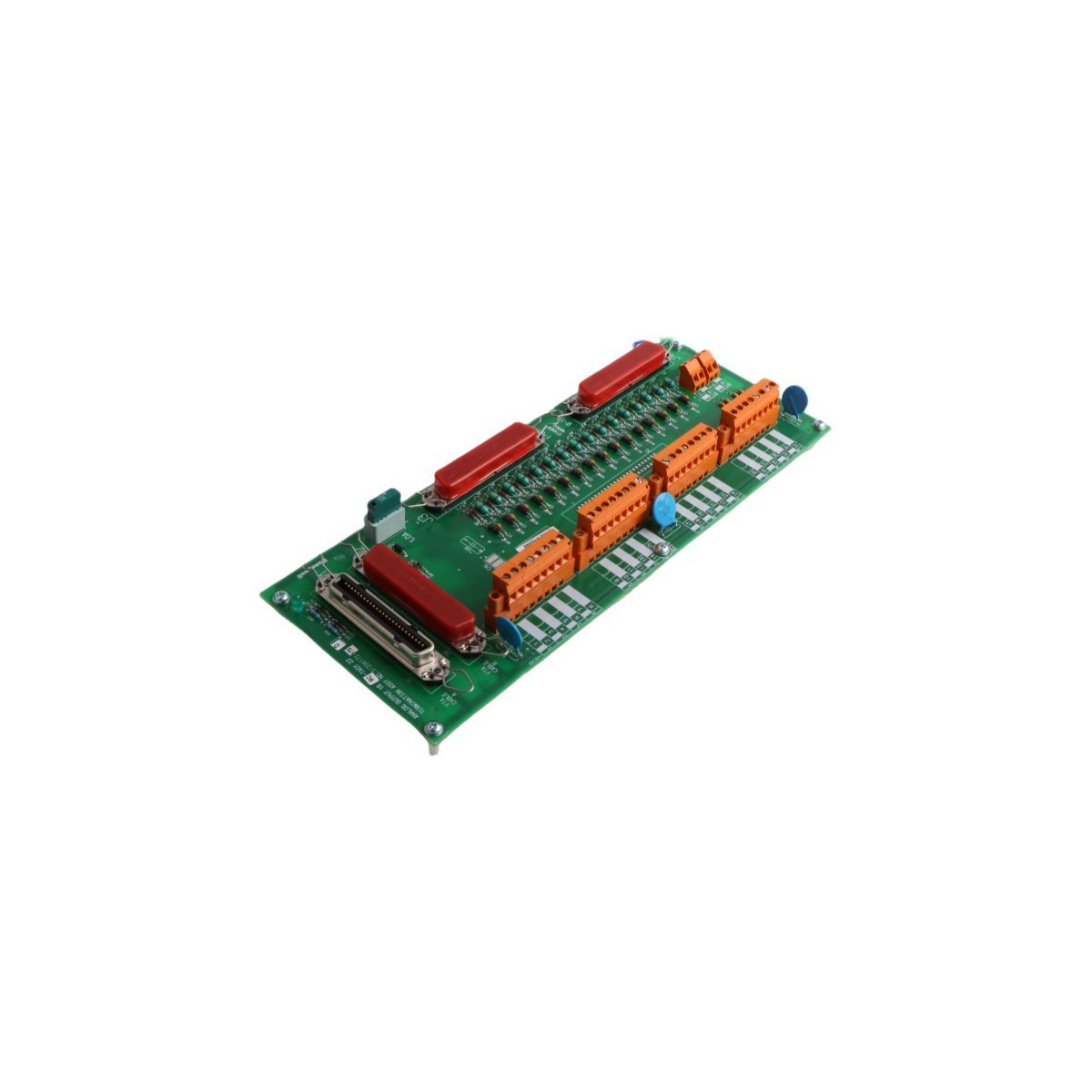

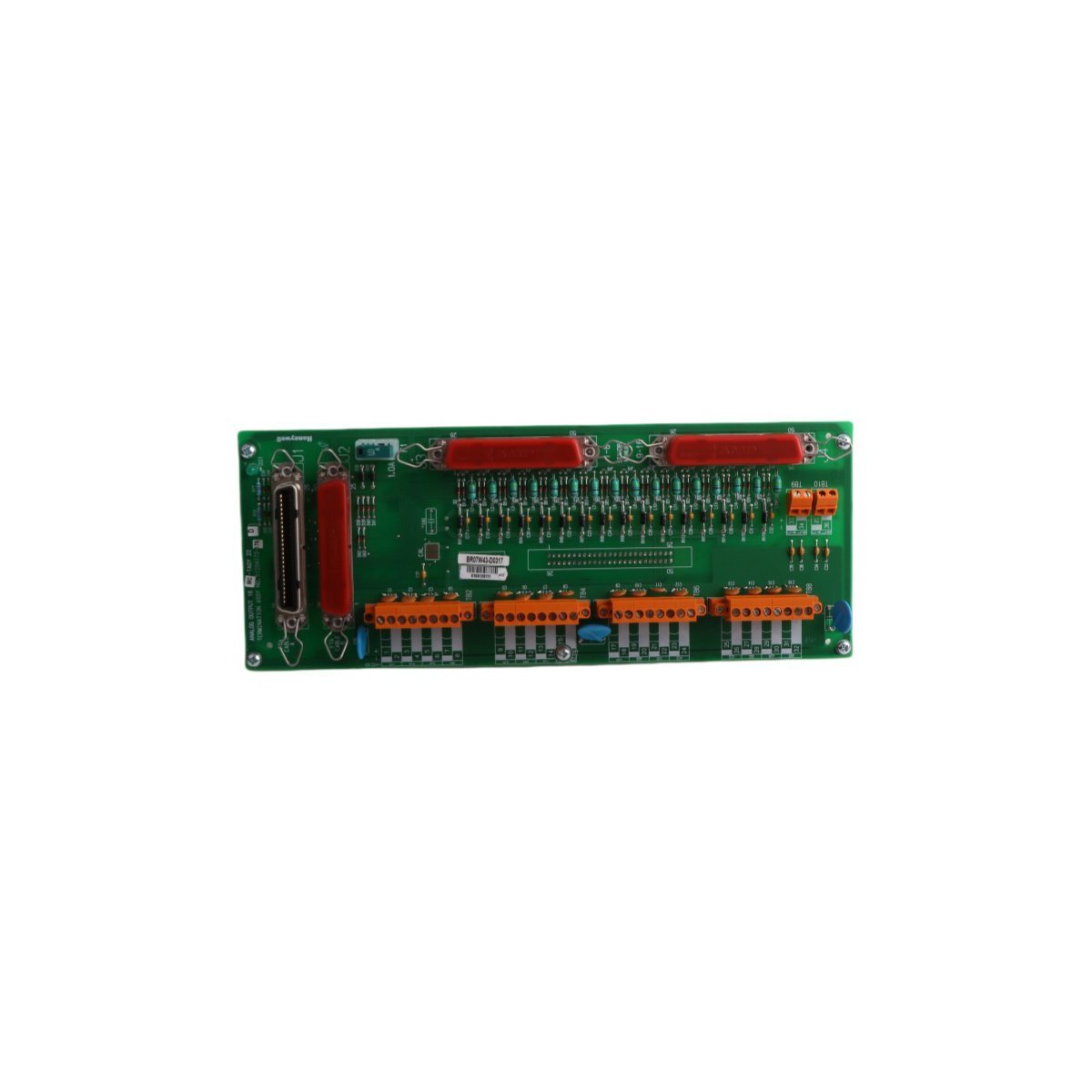

El Honeywell MC-TAOY22 (Número de pedido: 51204172-175) es un Conjunto de Terminación de Campo (FTA) diseñado para la arquitectura de Red de Control Universal (UCN) dentro de los sistemas TDC 3000 y Experion PKS. Este módulo sirve como la interfaz física crítica entre el procesador de E/S y los dispositivos montados en campo, proporcionando 16 canales de salida analógica. Está diseñado para entregar señales de control precisas de 4-20mA o basadas en voltaje a actuadores, válvulas y posicionadores. Si bien a menudo se utiliza para la modulación de salida, su función principal es garantizar la integridad de la señal y proporcionar un punto de terminación seguro y organizado que simplifica el cableado de campo y el mantenimiento del sistema.

Especificaciones de hardware y datos de rendimiento

• Identificación del modelo: MC-TAOY22

• Número de pieza de referencia: 51204172-175

• Densidad de canales: Salida analógica de 16 canales

• Arquitectura del sistema: UCN (Red de Control Universal) / DCS

• Compatibilidad de voltaje: Rango de funcionamiento de 15 V CC a 30 V CC

• Masa física: 0,4 kg

• Dimensiones de la huella: 30,6 x 12 x 5 cm

• Configuración de montaje: Montaje en rack/gabinete de E/S estándar

• Construcción: PCB de grado industrial con bloques de terminales de alta densidad

• Estado: Heredado (Descontinuado por el OEM; disponible para mantenimiento y repuestos)

• Origen: Fabricado en EE. UU.

Casos de uso operativo estratégico

En refinerías y procesamiento químico, el MC-TAOY22 es un componente esencial para controlar elementos de control final como válvulas neumáticas. Al proporcionar 16 canales de salida aislada, permite que un único conjunto de terminación gestione todo un banco de procesos, asegurando que los lazos de control de temperatura y presión permanezcan estables y respondan a los comandos del DCS en tiempo real.

Para la gestión de agua y aguas residuales, este FTA se utiliza para modular variadores de frecuencia (VFD) y bombas dosificadoras de productos químicos. El diseño robusto del módulo maneja el ruido eléctrico típico de los centros de control de motores grandes, asegurando que las señales de 4-20mA que impulsan los caudales de la instalación permanezcan precisas y sin fluctuaciones.

Dentro del mantenimiento de sistemas heredados, el 51204172-175 es una pieza de repuesto vital para instalaciones que utilizan entornos TDC 3000 más antiguos. Debido a que se adhiere a las especificaciones originales de UCN, permite a los gerentes de planta reemplazar los puntos de terminación defectuosos sin requerir una migración de sistema a gran escala. El factor de forma ligero y compacto asegura que se pueda intercambiar en gabinetes existentes con una interrupción mínima del hardware circundante, manteniendo la longevidad operativa de los activos industriales establecidos.
