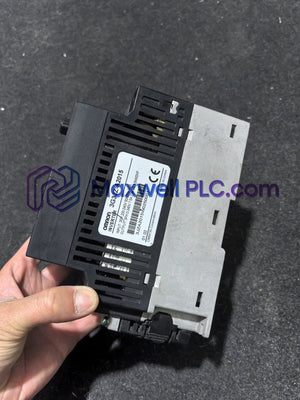

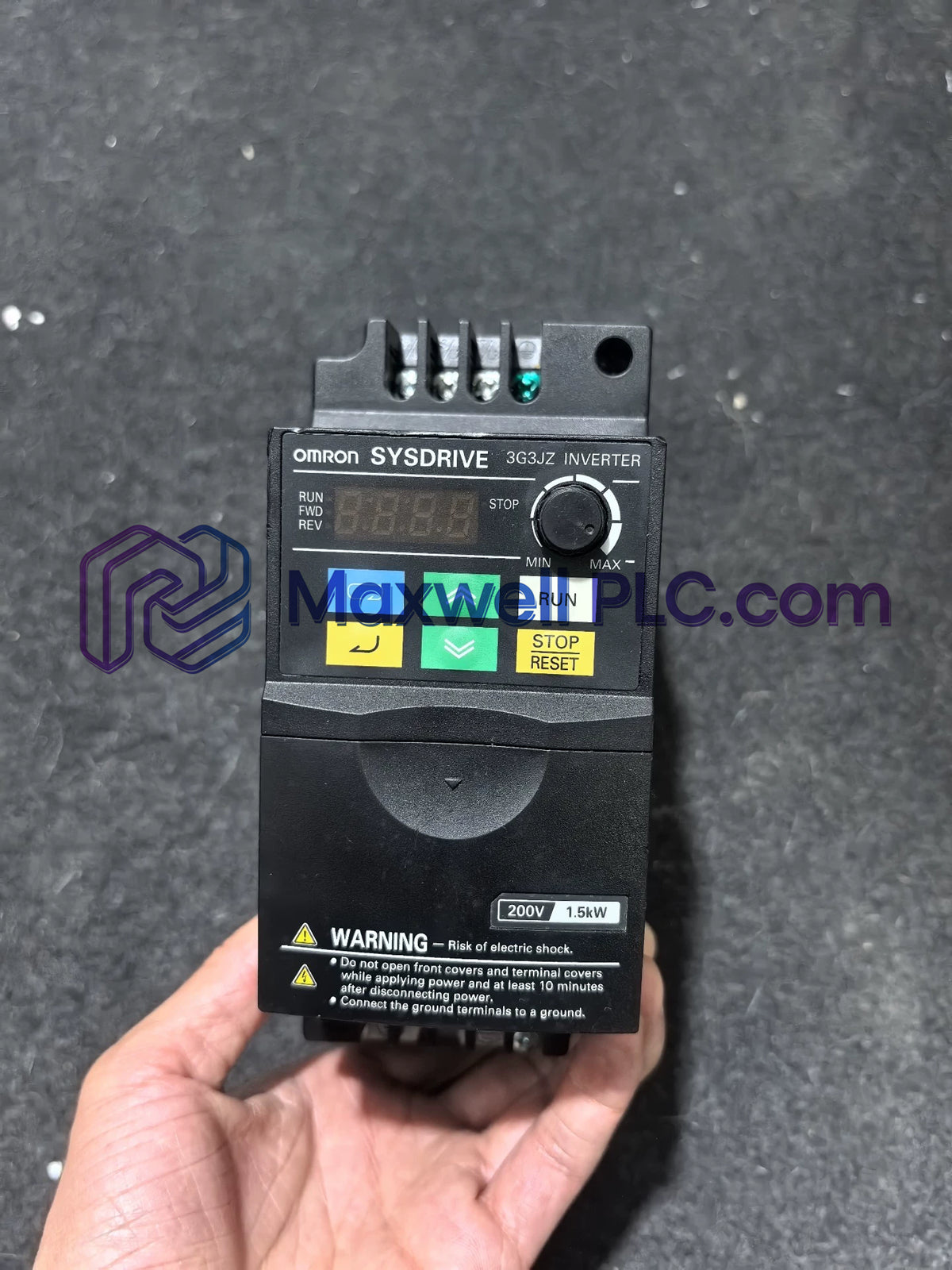

Configurado para el control de velocidad de motores de CA modulados por ancho de pulso y la regulación de la salida de par en bucles de accionamiento de automatización industrial, el Omron 3G3JZ-A2015 (Inversor 3G3JZ-A2015) proporciona una ejecución física/eléctrica directa.

Nomenclatura del número de pieza

• 3G3JZ: Identificador de familia de producto base para unidades compactas de variador de frecuencia de CA SYSDRIVE.
• A: Configuración de la carcasa del hardware que indica un diseño de montaje en panel IP20 mínimo / montaje en pared cerrada.
• 2: Especificación de la tensión de línea de entrada designada para redes eléctricas de CA trifásicas de 200 V.
• 015: Capacidad máxima de salida nominal del variador del motor especificada para motores de inducción de 1,5 kW.

Parámetros físicos y eléctricos

Conectividad de red y lógica de accionamiento integrada

El variador se comunica con los controladores principales mediante comunicaciones Modbus RS-485 integradas, lo que permite su integración en redes deterministas Profinet / EtherNet/IP a través de pasarelas de bus de campo externas. Los microcontroladores internos rigen las rutinas de escalado de la densidad de E/S del variador y ejecutan comprobaciones de compatibilidad del firmware en tiempo real en la inicialización para garantizar la integridad del registro en todo el sistema.

Contenido del paquete de entrega

• 1 unidad de inversor Omron 3G3JZ-A2015
• 1 embalaje interior protector antiestático

Protocolos de montaje en armario e instalación en campo

Recomendaciones de montaje mecánico

• Instale la unidad de accionamiento en posición vertical sobre un panel metálico plano utilizando los orificios de montaje especificados.
• Mantenga un espacio libre de al menos 100 mm por encima y por debajo de la carcasa del accionamiento para la ventilación térmica vertical.
• El apriete seguro de los sujetadores de fijación del panel evita la degradación física causada por la vibración operativa continua.

Conexiones de cableado eléctrico

• Conecte las líneas principales de CA trifásicas de 200 V entrantes a los terminales de entrada de alimentación L1, L2 y L3.
• Conecte los conductores de alimentación del motor trifásico a los terminales T1, T2 y T3 utilizando un cable blindado continuo.
• Fije el cable de tierra del chasis a la barra de conexión a tierra de la envolvente principal para garantizar la unión equipotencial.

Preguntas frecuentes

• ¿Qué tensión de alimentación de entrada requiere el variador 3G3JZ-A2015?

  El variador requiere una fuente de alimentación nominal de CA trifásica de 200 V para bucles de motores de inducción de CA de clase 200 V.

• ¿Qué potencia máxima de salida de motor puede controlar este inversor?

  Este modelo de variador específico está diseñado para alimentar motores de inducción trifásicos con una capacidad máxima de 1,5 kW.

• ¿Se puede cambiar en caliente el bloque de terminales de alimentación principal bajo carga?

  No. La alimentación de entrada principal debe desconectarse por completo y los condensadores de bus de CC internos deben descargarse antes de realizar el mantenimiento del cableado.

• ¿Cómo se suprime el ruido eléctrico en el cableado del circuito de control?

  Las líneas de control deben utilizar conductores blindados de par trenzado enrutados lejos del cableado de salida del motor de CA de alta potencia.

• ¿Qué nivel de protección de entrada ofrece el chasis del variador?

  La unidad presenta un diseño de envolvente de montaje en panel IP20 mínimo construido para su instalación dentro de armarios de pared cerrados.

• ¿Cómo se establece la continuidad de la toma de tierra del armario durante el montaje?

  La toma de tierra se conecta directamente desde la lengüeta de tierra protectora del variador a la barra de toma de tierra del armario utilizando un conductor de baja impedancia.

• ¿Cómo mantiene el inversor la sincronización de la red durante la transmisión de datos?

  La lógica de comunicación serie integrada gestiona la sincronización del protocolo a través de interfaces Modbus RS-485 conectadas a las redes de campo.

• ¿Qué proceso de validación evita la carga de parámetros no válidos durante el arranque?

  Las rutinas de inicialización del sistema realizan una verificación automática de la compatibilidad del firmware antes de habilitar la ejecución de la salida del variador.
