Descripción general del producto

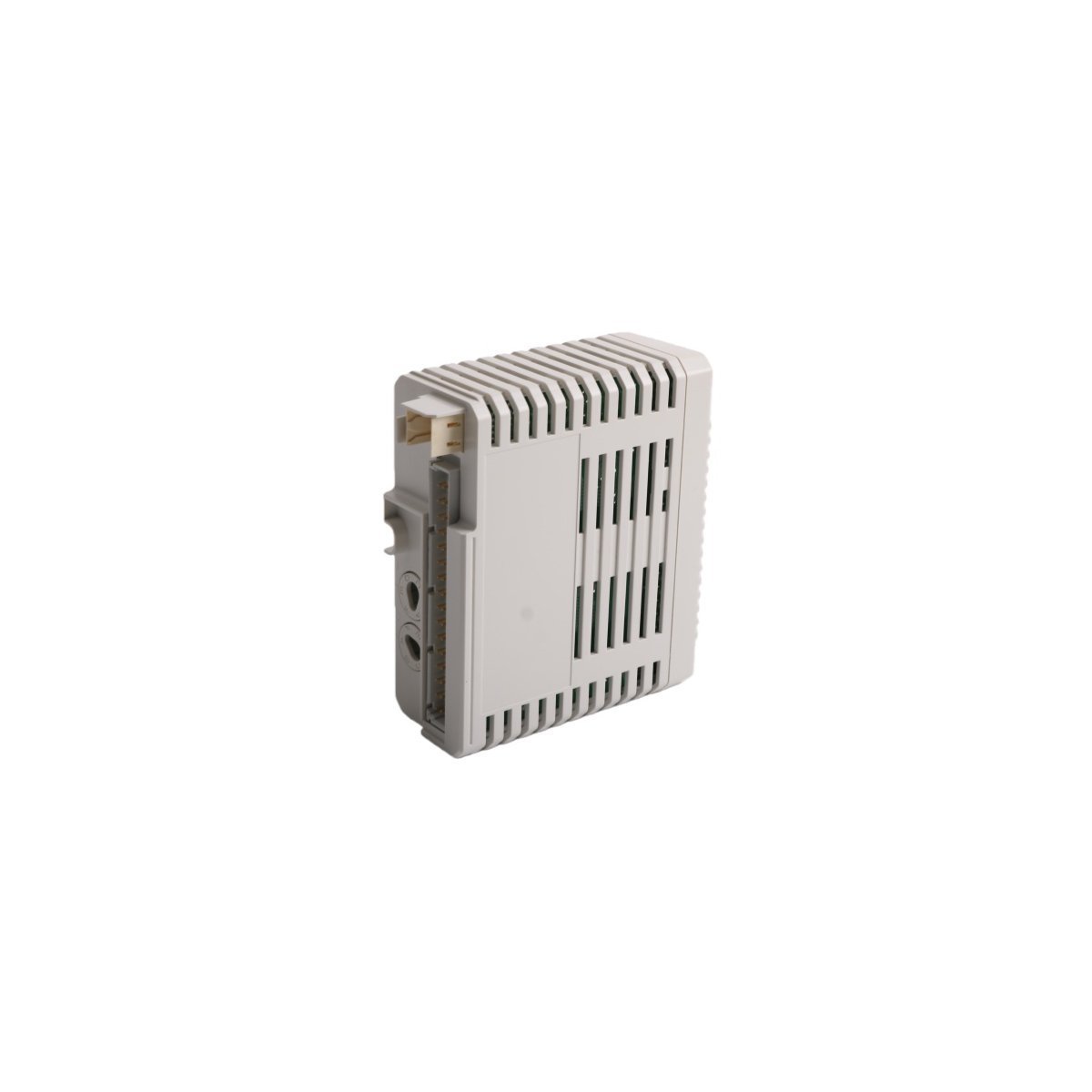

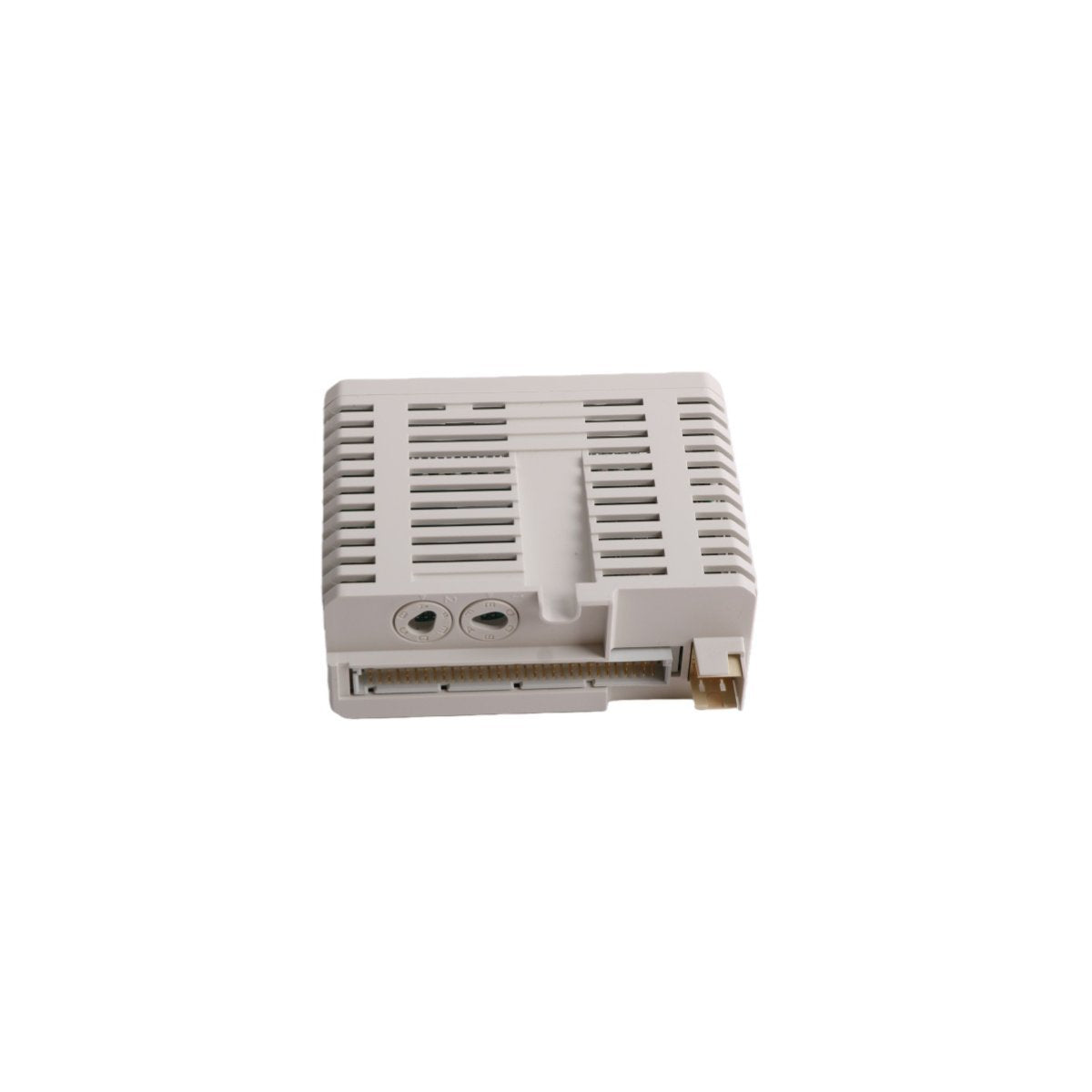

El ABB DO814 (3BUR001455R1) es un componente de salida digital de alta densidad diseñado para la familia de E/S S800 dentro de los sistemas de control distribuido Advant OCS y 800xA. Este módulo cuenta con 16 canales configurados para consumo de corriente de 24 V CC (conmutación de lado bajo). Diseñado para controlar actuadores industriales, solenoides, e indicadores, el DO814 proporciona una interfaz centralizada para la ejecución de comandos digitales. Su diseño enfatiza el aislamiento eléctrico y el diagnóstico granular, lo que permite una alta disponibilidad del sistema en arquitecturas de automatización complejas. Al integrar interruptores de transistor de lado bajo con un robusto circuito de protección, este módulo ofrece un rendimiento constante incluso cuando gestiona cargas inductivas en entornos de fábrica exigentes.

Parámetros de hardware y especificaciones técnicas

La arquitectura DO814 se divide en dos grupos aislados de ocho canales, cada uno equipado con supervisión dedicada para garantizar la integridad del voltaje a través de la interfaz del proceso.

• Código de pedido 3BUR001455R1

• Número de modelo DO814

• Número de canales 16 canales (organizados en 2 grupos de 8)

• Lógica de conmutación Consumo de corriente (interruptor de lado bajo)

• Rango de voltaje de salida 10 V a 30 V CC

• Capacidad de corriente 0.5 A de corriente continua máxima por canal

• Aislamiento Aislamiento galvánico entre grupos y del ModuleBus

• Características de protección Protección contra cortocircuitos, sobretemperatura, y sobrevoltaje

• Manejo de cargas inductivas Supresión integrada para protección contra sobretensiones inductivas

• Mecanismo de seguridad Protección de seguridad de salida (OSP) para estados a prueba de fallos programables

• Diagnóstico Supervisión de voltaje por grupo con notificación de errores de ModuleBus

• Peso físico 1.22 kg

• Dimensiones del módulo 24 x 19 x 5.3 cm

Aplicaciones industriales y casos de uso operativos

El DO814 3BUR001455R1 es un módulo de ejecución crítico para industrias que requieren un control discreto confiable y una recuperación rápida de fallas.

• Gestión de válvulas de proceso Control de la actuación de solenoides y válvulas neumáticas en refinerías químicas o plantas de tratamiento de agua donde los estados a prueba de fallos son obligatorios.

• Interfaz de arranque de motor Proporciona las señales digitales necesarias para activar contactores y arrancadores de motor en estaciones de bombeo de alta capacidad y sistemas de transporte.

• Lógica de seguridad redundante Utilización de la función de protección de seguridad de salida (OSP) para garantizar que todos los dispositivos de campo vuelvan a un "estado seguro" predeterminado durante una falla de comunicación del controlador.

• Gestión de energía distribuida Gestión de bancos de relés y circuitos de iluminación en proyectos de infraestructura a gran escala donde las señales digitales se concentran en clústeres de E/S S800 remotos.

• Integración OEM de máquinas Sirve como interfaz de salida de alta densidad para maquinaria de fabricación especializada que requiere una protección EMC robusta y diagnósticos de estado visuales para una rápida resolución de problemas.
