Descripción general del producto

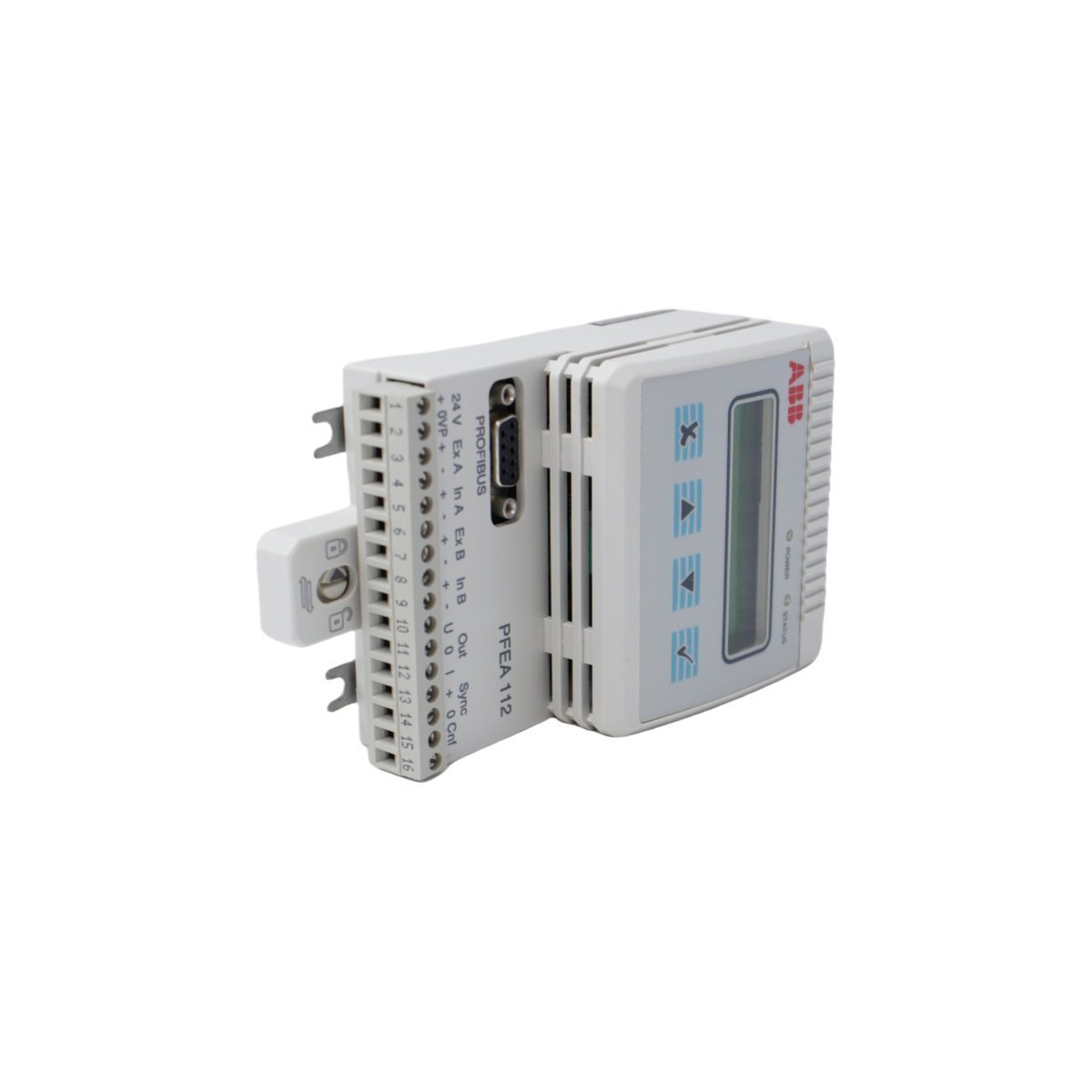

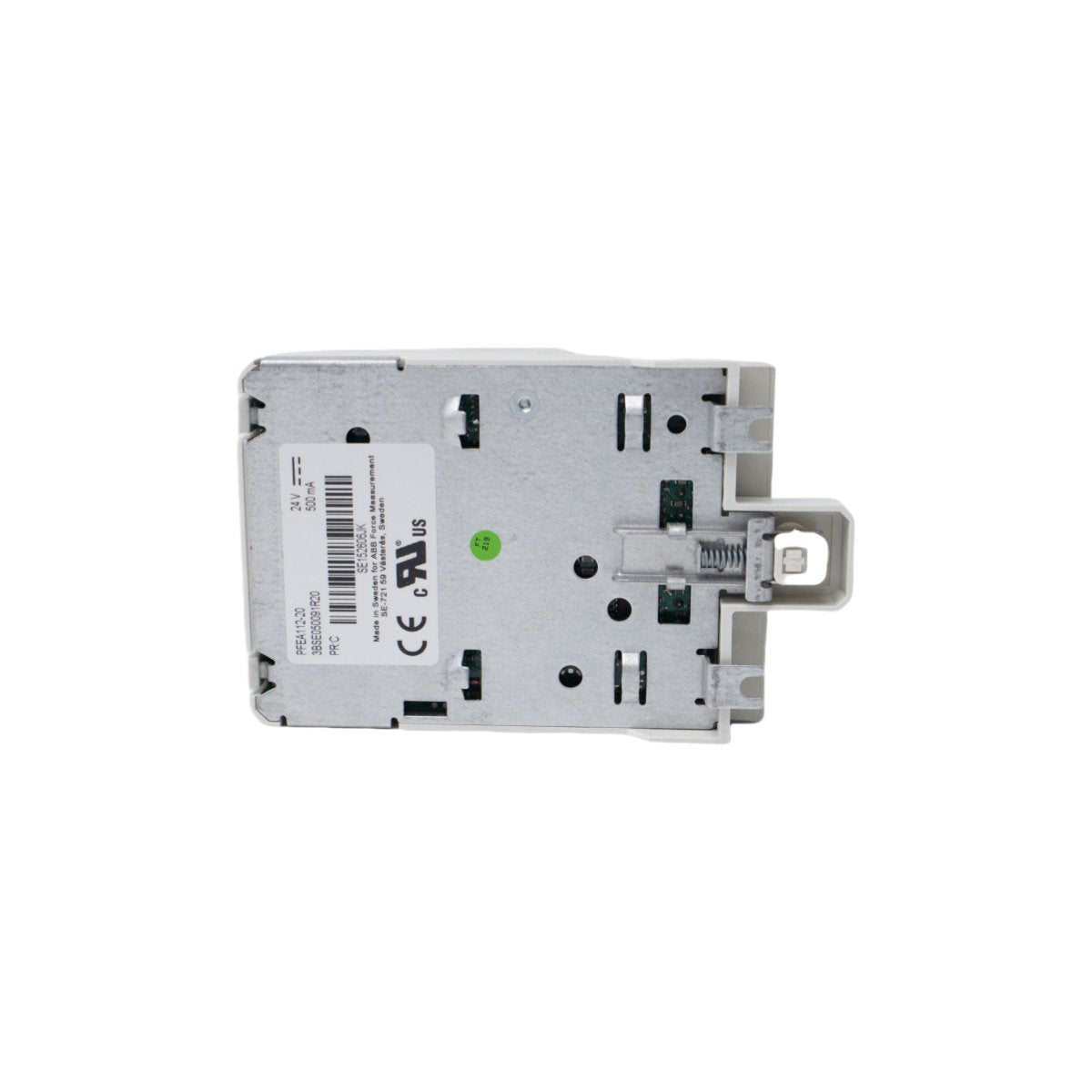

El ABB PFEA112-20 (3BSE050091R20) es un módulo electrónico de tensión de alta precisión diseñado para procesar señales de celdas de carga en aplicaciones de procesamiento continuo de bandas. Este controlador avanzado actúa como interfaz central entre los transductores de fuerza físicos y el sistema de automatización de supervisión, convirtiendo la tensión mecánica en datos eléctricos precisos. A diferencia de los modelos básicos, el PFEA112-20 cuenta con una interfaz PROFIBUS-DP integrada, lo que facilita la comunicación digital de alta velocidad y la parametrización remota dentro de las redes industriales modernas. Su capacidad para gestionar entradas de celdas de carga duales con alta resolución lo convierte en un componente esencial para mantener la integridad del material en líneas de fabricación de alta velocidad.

Especificaciones técnicas y atributos de hardware

El PFEA112-20 está diseñado para una rápida ejecución de señales y una conectividad de sistema versátil, lo que garantiza una retroalimentación en tiempo real para los bucles de tensión críticos.

• Modelo/Número de pieza PFEA112-20 / 3BSE050091R20

• Precisión de la medición ±0.1% de la señal nominal

• Tiempo de procesamiento de la señal Ciclo de respuesta rápido de ≤1 ms

• Interfaz de comunicación PROFIBUS-DP integrado para integración de bus de campo

• Salidas analógicas Señales configurables de 0-10 V CC y 4-20 mA

• Interfaz local Pantalla retroiluminada de 2 x 16 caracteres con soporte multilenguaje

• Celdas de carga de entrada Admite hasta dos celdas de carga (valores de suma, diferencia o individuales)

• Requisitos de alimentación 24 V CC (±10%) o 100-240 V CA con detección automática

• Configuración de montaje Carril DIN estándar de 35 mm (IP20)

• Dimensiones físicas 8.5 x 13.6 x 5.2 cm

• Clasificación ambiental Rango de funcionamiento de 0°C a +55°C

Aplicaciones industriales e implementaciones sectoriales

Este controlador de tensión está optimizado específicamente para industrias donde el manejo preciso del material y la estabilidad de la banda impactan directamente en la calidad del producto.

• Conversión y embalaje Monitorea la tensión de películas plásticas y laminados para evitar estiramientos o arrugas durante los procesos de corte y rebobinado de alta velocidad.

• Fábricas de papel y celulosa Gestiona la tensión de banda de alta resistencia de las máquinas de papel y las unidades de calandrado, asegurando un espesor consistente y evitando costosas roturas de la banda.

• Fabricación textil Controla la fuerza aplicada a las telas durante el teñido, secado, y tejido, manteniendo una tensión uniforme en diferentes diámetros de rodillo.

• Impresión y etiquetado Sincroniza la tensión en prensas de impresión multicolor para garantizar un registro perfecto y evitar manchas de tinta o desalineación del sustrato.

• Procesamiento de láminas metálicas Maneja láminas delicadas de cobre o aluminio utilizadas en la fabricación de baterías y electrónica, donde pequeñas fluctuaciones de tensión pueden provocar fallas en el material.
