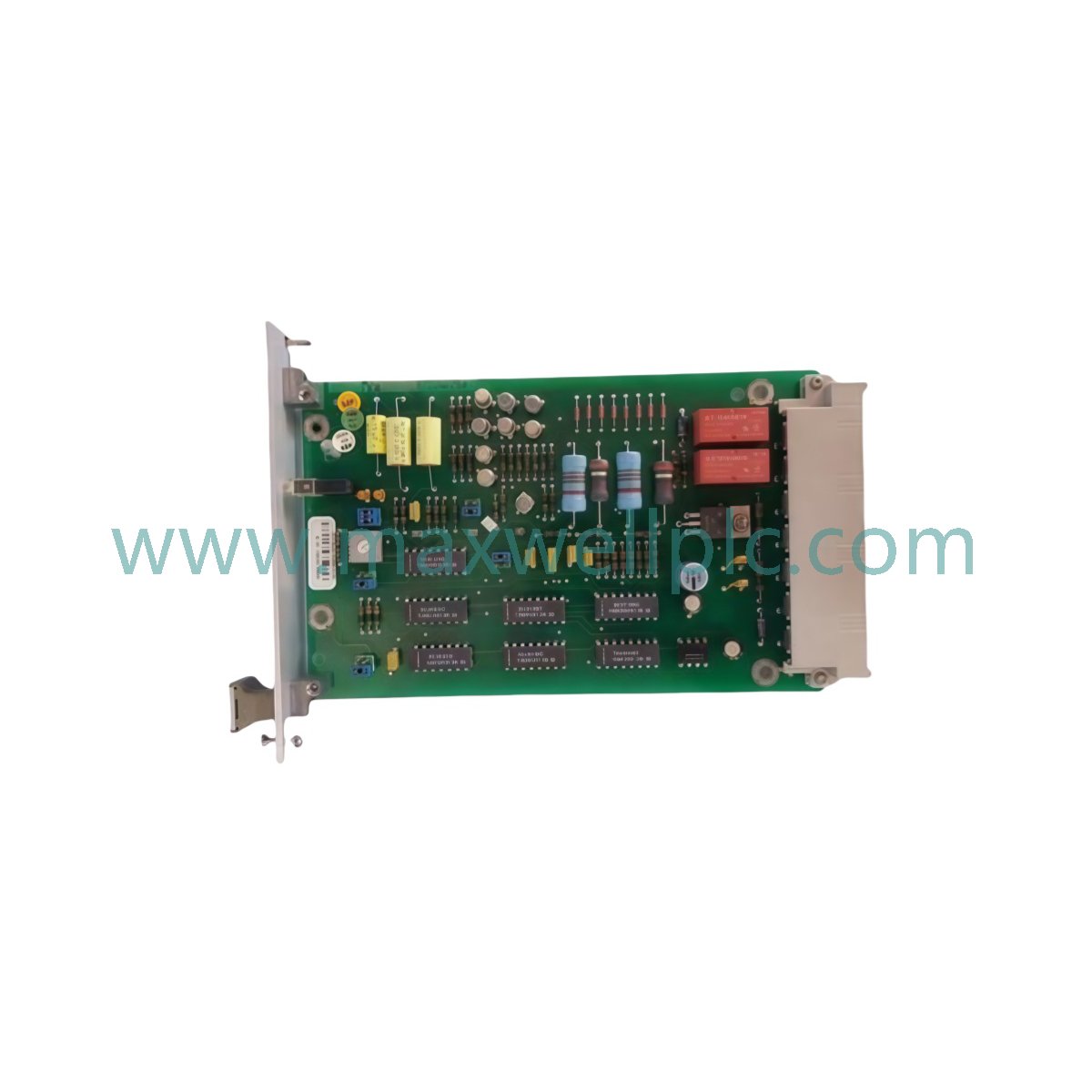

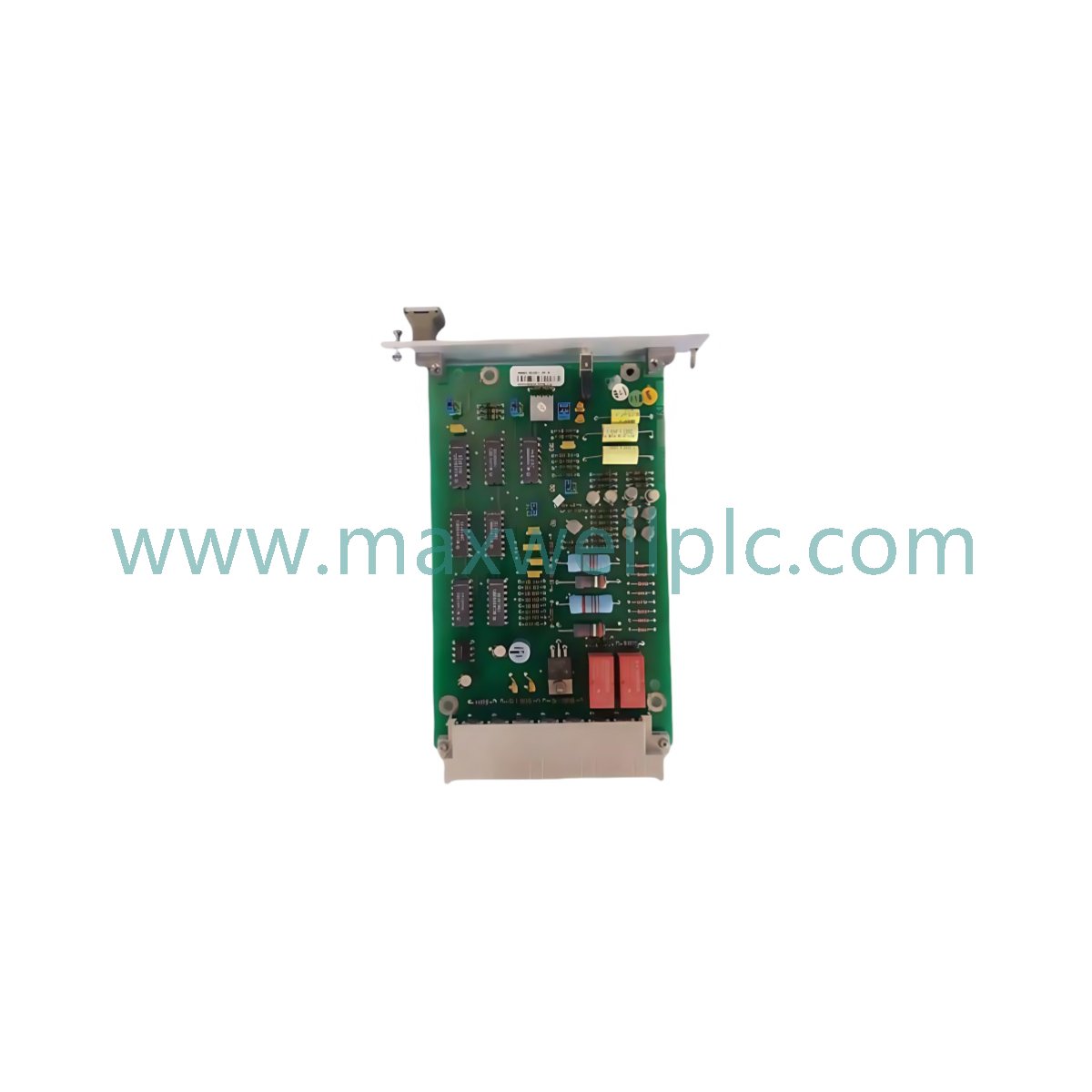

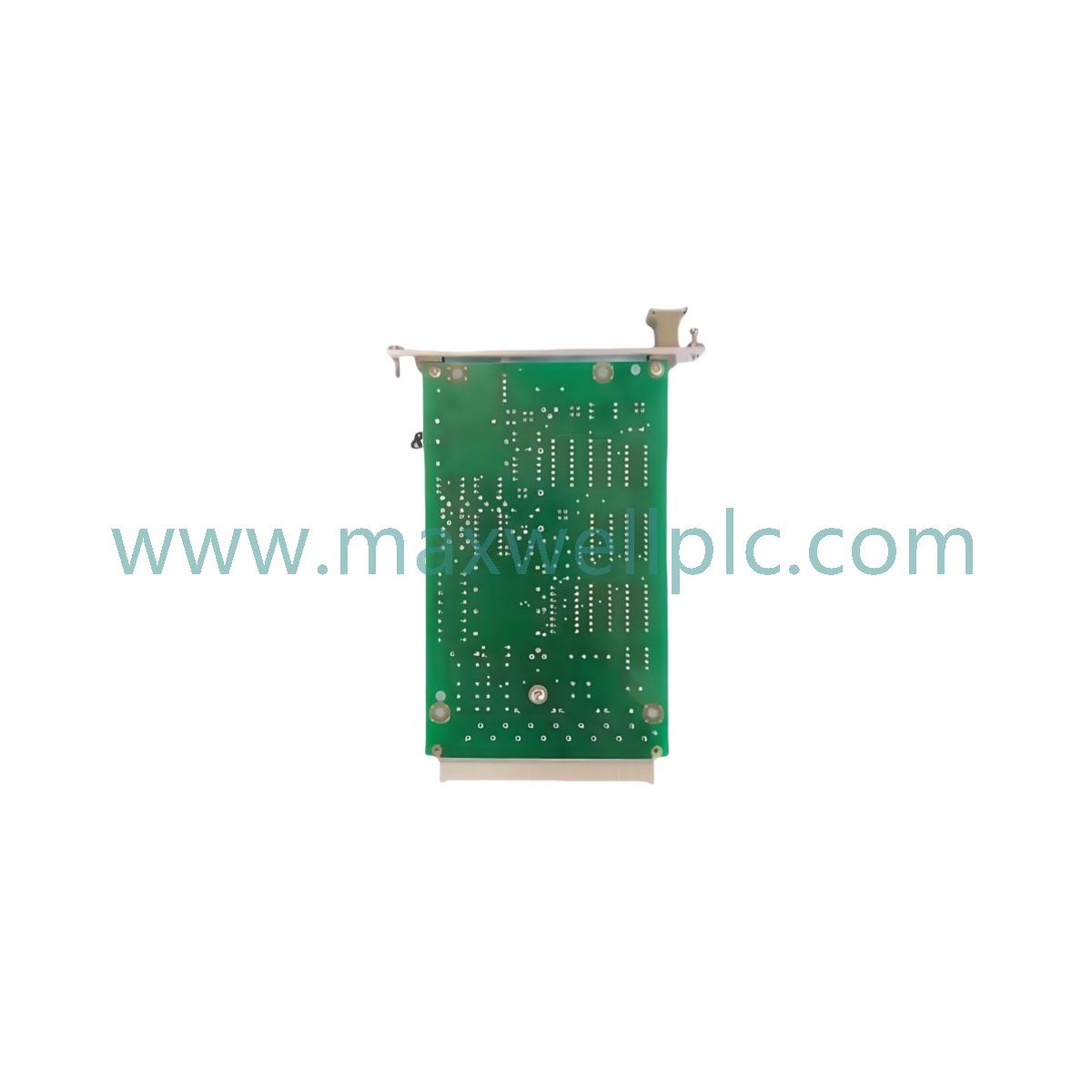

Configurado para el acondicionamiento de señales en sistemas Advant OCS y 800xA, el ABB PFPK 122 (tarjeta de circuito 3BSE013036R1) proporciona una ejecución física/eléctrica directa del procesamiento de señales de E/S. Este módulo admite la conversión y el aislamiento de señales digitales de 24 VCC, así como entradas analógicas de 4–20 mA y 0–10 V. Mantiene un aislamiento de campo a sistema de 1500 VCA y un aislamiento de canal a canal de 250 VCA para evitar la diafonía y la interferencia de ruido eléctrico. El hardware facilita la adquisición y el control de datos dentro de arquitecturas distribuidas, asegurando que la integridad de la señal se preserve en el rango de temperatura especificado de -25 °C a +70 °C.

Desglose de sufijos

La PFPK 122 (3BSE013036R1) es una tarjeta de circuito de una sola variante. No hay sufijos de hardware configurables o matrices modulares asociados con este número de pieza.

Especificaciones de hardware

Integración del sistema de control

La PFPK 122 está diseñada para un funcionamiento perfecto dentro de las plataformas DCS de ABB, donde la velocidad de comunicación del bus de la placa posterior y la escala de densidad de E/S son necesarias para la automatización a gran escala. El módulo admite la compatibilidad con el flash del firmware, lo que permite actualizaciones de protocolo o ajustes de la lógica de diagnóstico a través de la red de control. Su circuito está optimizado para mantener la sincronización de E/S durante ciclos de sondeo de alta velocidad. La lógica de monitoreo interno del módulo informa el estado del canal al procesador central, asegurando que el mapeo de E/S permanezca preciso dentro de la base de datos del DCS.

Información para pedidos

• Unidad de tarjeta de circuito PFPK 122

• Embalaje protegido contra ESD

• Documentación técnica/inserto manual

• No se incluyen placas base de montaje ni conectores de campo

Pautas de instalación en campo

• Montaje: El módulo está diseñado para instalación en riel DIN; asegúrese de que el riel esté firmemente conectado a tierra en el gabinete para establecer un potencial de referencia estable.

• Cableado: Termine todo el cableado de señales analógicas con cables de par trenzado blindados; conecte a tierra el blindaje solo en el punto de entrada del gabinete.

• Separación: Dirija las líneas de E/S digitales y las líneas de señales analógicas por separado para minimizar el ruido de inducción potencial.

• Conexiones: Utilice conductores con férula para los terminales de abrazadera de tornillo para garantizar la estabilidad mecánica a largo plazo bajo vibración.

• Verificación: Inspeccione el asiento del terminal antes del encendido para asegurar la polaridad correcta para las entradas de 24 VCC.

Preguntas frecuentes

• P: ¿El módulo es de conexión en caliente?

• R: No, la placa posterior del sistema debe desenergizarse para evitar cortocircuitos en los pines de señal durante la extracción o inserción del módulo.

• P: ¿Puedo mezclar tipos de señales analógicas y digitales en el mismo módulo?

• R: El módulo está diseñado para manejar los tipos de E/S especificados; consulte el diagrama de cableado para conocer las capacidades de asignación de canales específicos.

• P: ¿Cómo maneja el módulo el ruido de canal a canal?

• R: Cada canal está protegido por un aislamiento de 250 VCA, que suprime eficazmente la diafonía y evita las diferencias de potencial entre los bucles de campo conectados.

• P: ¿El rango de voltaje de entrada se ajusta automáticamente?

• R: El módulo funciona a 24 VCC ±10 %; asegúrese de que la fuente de alimentación esté estrictamente regulada dentro de esta ventana para evitar daños al hardware.

• P: ¿Se puede configurar el módulo para E/S redundantes?

• R: El soporte de redundancia está determinado por la placa posterior del sistema y la configuración del controlador; verifique la compatibilidad con su configuración de rack 800xA específica.

• P: ¿Cuál es el propósito del aislamiento de campo a sistema de 1500 VCA?

• R: Esta barrera de aislamiento evita que las fallas de alto voltaje en el cableado de campo se propaguen al sistema de control central y a la lógica de la placa posterior.

• P: ¿El módulo requiere calibración periódica?

• R: La precisión de la conversión analógica se mantiene mediante circuitos de referencia internos; no se requiere calibración de rutina en condiciones normales de funcionamiento industrial.

• P: ¿Cómo se informan los errores de diagnóstico?

• R: Las fallas del módulo se informan a través del bus de comunicación del sistema, lo que activa bits de alarma específicos en el entorno de diagnóstico del DCS.
