Configurado para la ejecución de tareas digitales de alta velocidad y el procesamiento de bus de campo en tiempo real en arquitecturas AC 800PEC, el ABB 3BHE016011R0002 UNS0118a-Z (Módulo de Control UNS0118a-Z) proporciona ejecución física/eléctrica directa.

Identificación de la variante de hardware

• UNS0118a-Z: Referencia de revisión de hardware y topología específica de la tarjeta de control.

• 3BHE016011R0002: Número de pieza de pedido del sistema principal asignado por ABB.

• AC 800PEC: Plataforma de controlador de alto rendimiento diseñada para el procesamiento de aplicaciones de electrónica de potencia.

Parámetros de rendimiento técnico

Comunicación por bus y sincronización de firmware

La unidad se integra con canales de comunicación de plano posterior con prioridad determinista para lograr una escala continua de densidad de E/S en los subbastidores del sistema. Los buses internos del microprocesador aplican protocolos de compatibilidad con la memoria flash del firmware durante la inicialización del sistema, manteniendo un intercambio de datos de baja latencia a través de bucles de comunicación CAN y Modbus activos sin introducir fluctuaciones de la señal de proceso.

Paquete de envío del sistema

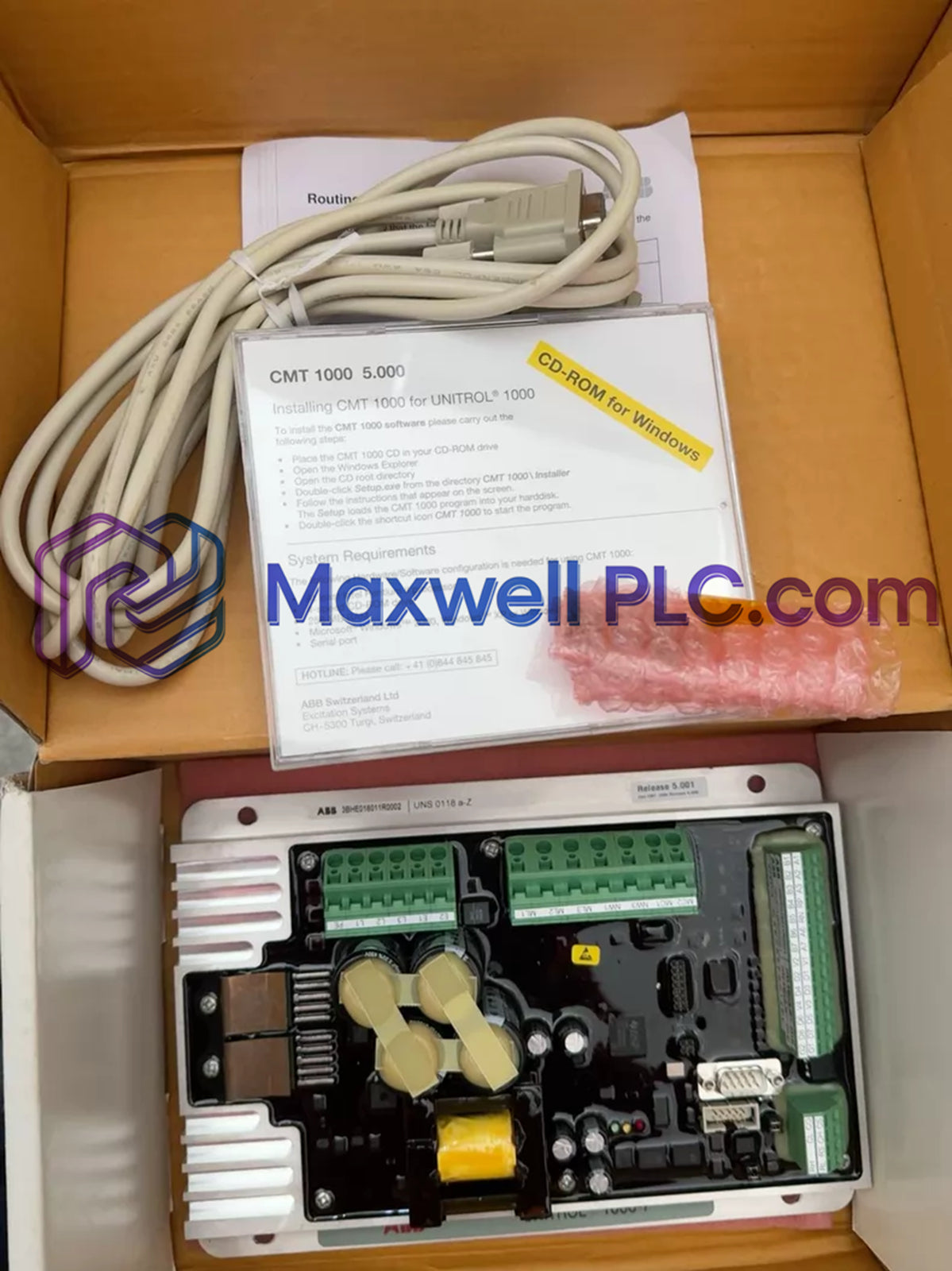

• 1 x Módulo de Control ABB 3BHE016011R0002 UNS0118a-Z

• 1 x Caja de envío protectora antiestática ESD

Recomendaciones para el montaje y cableado del armario

Integración en armario

• Deslice el módulo suavemente a lo largo de las guías de la tarjeta del subbastidor para evitar la deformación de los pines en los conectores del plano posterior.

• Apriete los sujetadores de bloqueo del panel frontal a 0.6 Nm para asegurar la conexión a tierra del chasis y evitar desplazamientos por vibración.

Cableado de alimentación y señal

• Dirija los cables de alimentación auxiliar de 24 VDC a través de bloques de terminales dedicados y fusionados.

• Separe el cableado de comunicación CAN y Modbus de las líneas de motor de CA de alto voltaje por un mínimo de 200 mm.

• Conecte a tierra todos los blindajes de los cables a la barra de tierra local mediante abrazaderas de conexión a tierra de baja impedancia.

Preguntas frecuentes sobre soporte técnico

• ¿Cuál es el requisito principal de voltaje de entrada para este módulo de control?

  La unidad funciona con una fuente de alimentación nominal de 24 VDC con una tolerancia de voltaje de entrada aceptable de +/-20%.

• ¿Se puede intercambiar este módulo en caliente mientras el plano posterior del rack está energizado?

  No. La alimentación principal del sistema debe desconectarse antes de retirar o insertar la unidad para evitar transitorios eléctricos.

• ¿Qué protocolos de bus de campo son compatibles de forma nativa en las interfaces de comunicación de la placa?

  El hardware incluye soporte de controlador integrado para comunicaciones de protocolo de bus de campo CAN y Modbus.

• ¿Cómo se mantiene la inmunidad al ruido eléctrico en los cables de señal del bus de campo?

  Deben utilizarse cables de par trenzado blindados, con los blindajes conectados a tierra en el punto de entrada del panel de control.

• ¿Cuál es la disipación térmica típica de la tarjeta durante el funcionamiento?

  La disipación de energía interna de la unidad permanece en aproximadamente 10 W bajo cargas operativas nominales.

• ¿Requiere el módulo refrigeración forzada externa en armarios estándar?

  La refrigeración por convección pasiva estándar es suficiente si las temperaturas ambiente se mantienen entre -20 y +60 °C.

• ¿Cómo se manejan las discrepancias de firmware al iniciar el sistema?

  La verificación de compatibilidad de la memoria flash del firmware garantiza que el módulo se sincronice con la configuración del controlador al arrancar.

• ¿Cuál es el rango de temperatura de almacenamiento recomendado para las unidades de repuesto?

  Los módulos de repuesto deben almacenarse en un ambiente seco mantenido entre -40 °C y +85 °C.
