Descripción general del producto

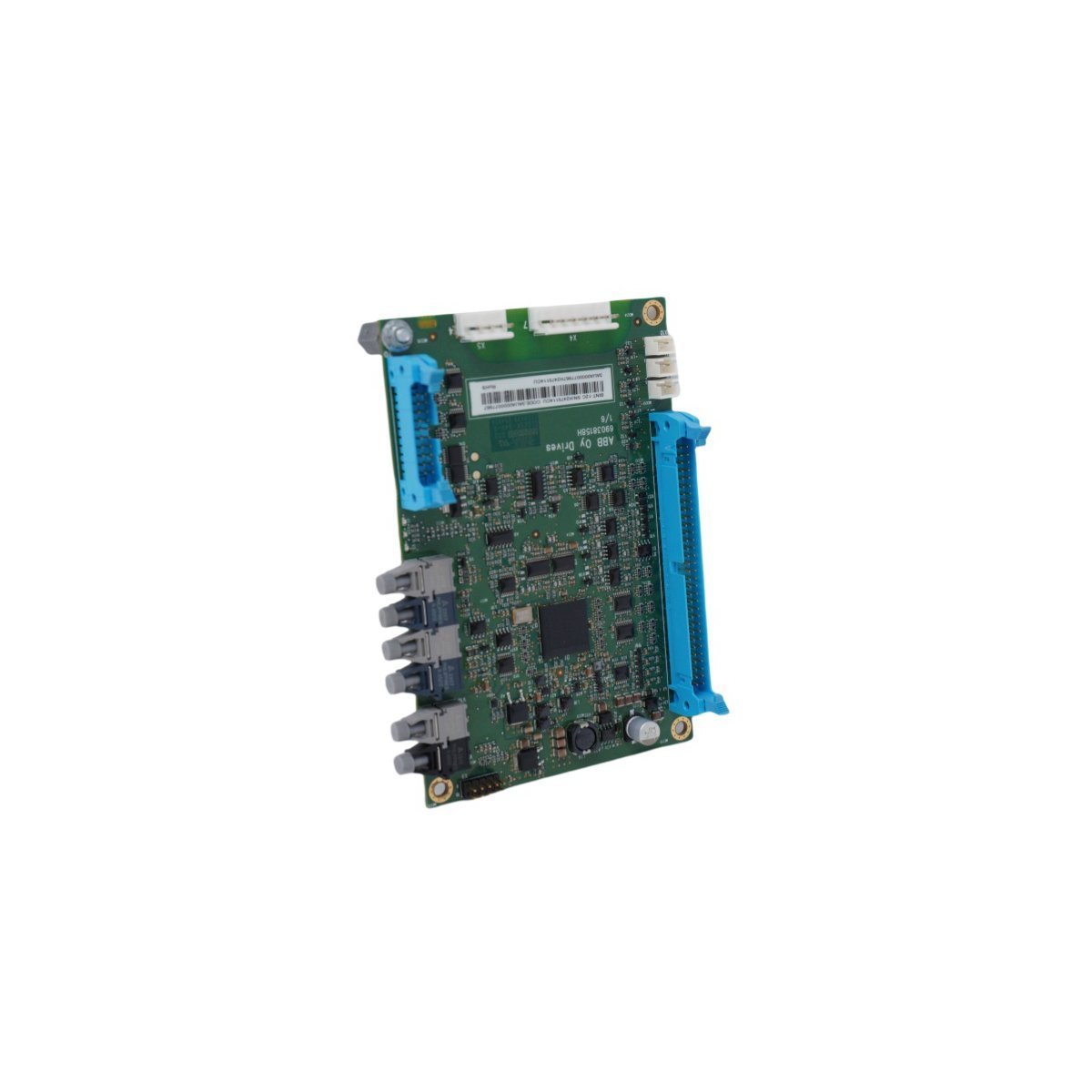

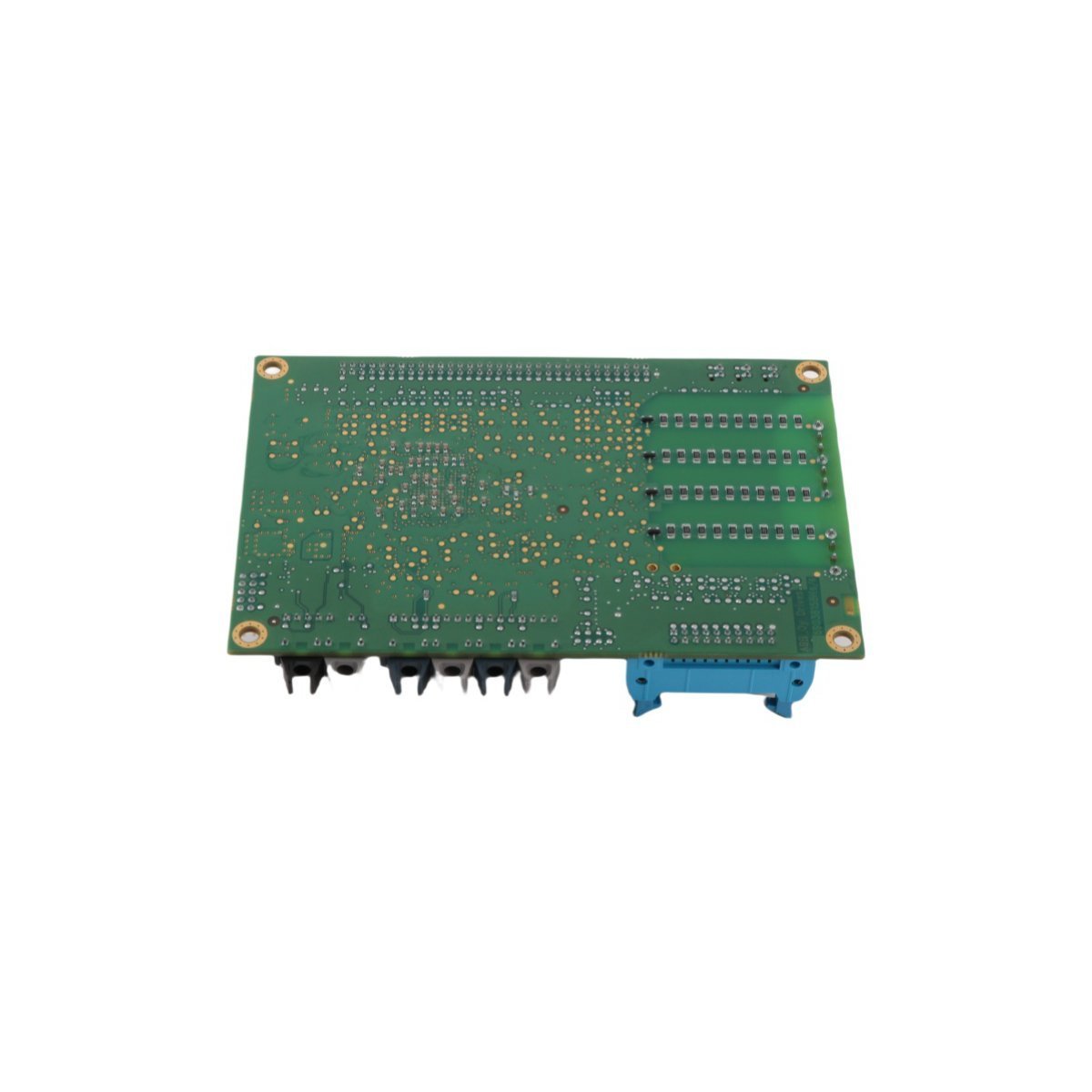

El ABB BINT-12C, identificado con el número de pieza 3AXD50000803385, es un módulo de interfaz de circuito principal especializado diseñado para los accionamientos industriales de la serie ACS880, específicamente optimizado para los módulos inversores R8i. Esta tarjeta sirve como enlace de comunicación principal dentro de la arquitectura interna del accionamiento, facilitando el intercambio preciso de la lógica de control y las señales de retroalimentación entre la etapa de potencia y la unidad de control. Diseñado para el control de motores de alto rendimiento, el BINT-12C garantiza la estabilidad operativa de las configuraciones de accionamiento complejas, soportando el procesamiento de alta velocidad requerido para la regulación dinámica del par y la velocidad en aplicaciones industriales de servicio pesado.

Parámetros de hardware y especificaciones técnicas

Construido para una integración perfecta con las unidades de control ZCU, el BINT-12C presenta un diseño de PCB robusto capaz de soportar las tensiones térmicas y eléctricas típicas de las pilas de potencia del inversor.

• Número de modelo BINT-12C

• Código de pedido 3AXD50000803385

• Tipo de módulo Tarjeta de interfaz del circuito principal

• Compatibilidad del variador Exclusivamente para sistemas ACS880-104-R8i, ACS880-14, y ACS880-34

• Interfaz de unidad de control Optimizada para unidades de la serie ZCU

• Soporte de firmware Totalmente compatible con la versión de FW 2.51 y superior

• Requisitos de alimentación Tensión de entrada de 24 V CC ±10 %

• Temperatura de funcionamiento -15 °C a +55 °C

• Peso 0.24 kg

• Dimensiones 17 x 8.2 x 7 cm

• Programación Admite capacidades de multiprogramación y programación de campo basada en licencias de servicio

Aplicaciones industriales y casos de uso operativos

El BINT-12C 3AXD50000803385 es un componente crítico en entornos de control de motores de alta potencia donde la sincronización del accionamiento y la precisión de los diagnósticos son esenciales.

• Gestión de módulos inversores Sirve como el corazón de los módulos inversores ACS880-104 R8i, gestionando la interfaz entre la lógica de disparo IGBT y la unidad de procesamiento central.

• Bombeo y ventilación de servicio pesado Implementado en sistemas de tratamiento de agua y ventilación minera a gran escala donde los accionamientos ACS880-14/34 requieren tarjetas de interfaz altamente confiables para un funcionamiento 24/7.

• Integración de sistemas multivariador Facilita el control coordinado en líneas de fabricación donde múltiples módulos R8i están conectados para accionar motores de alto par al unísono.

• Mantenimiento y reacondicionamiento in situ Utilizado por ingenieros de campo como pieza de repuesto directa para restaurar la integridad de la comunicación en sistemas de accionamiento antiguos, beneficiándose de su flexibilidad de multiprogramación.

• Diagnóstico de automatización de procesos Proporciona las rutas de E/S digitales necesarias para el monitoreo en tiempo real del estado del accionamiento, contribuyendo a estrategias de mantenimiento predictivo dentro de un marco DCS.
