Descripción general del producto

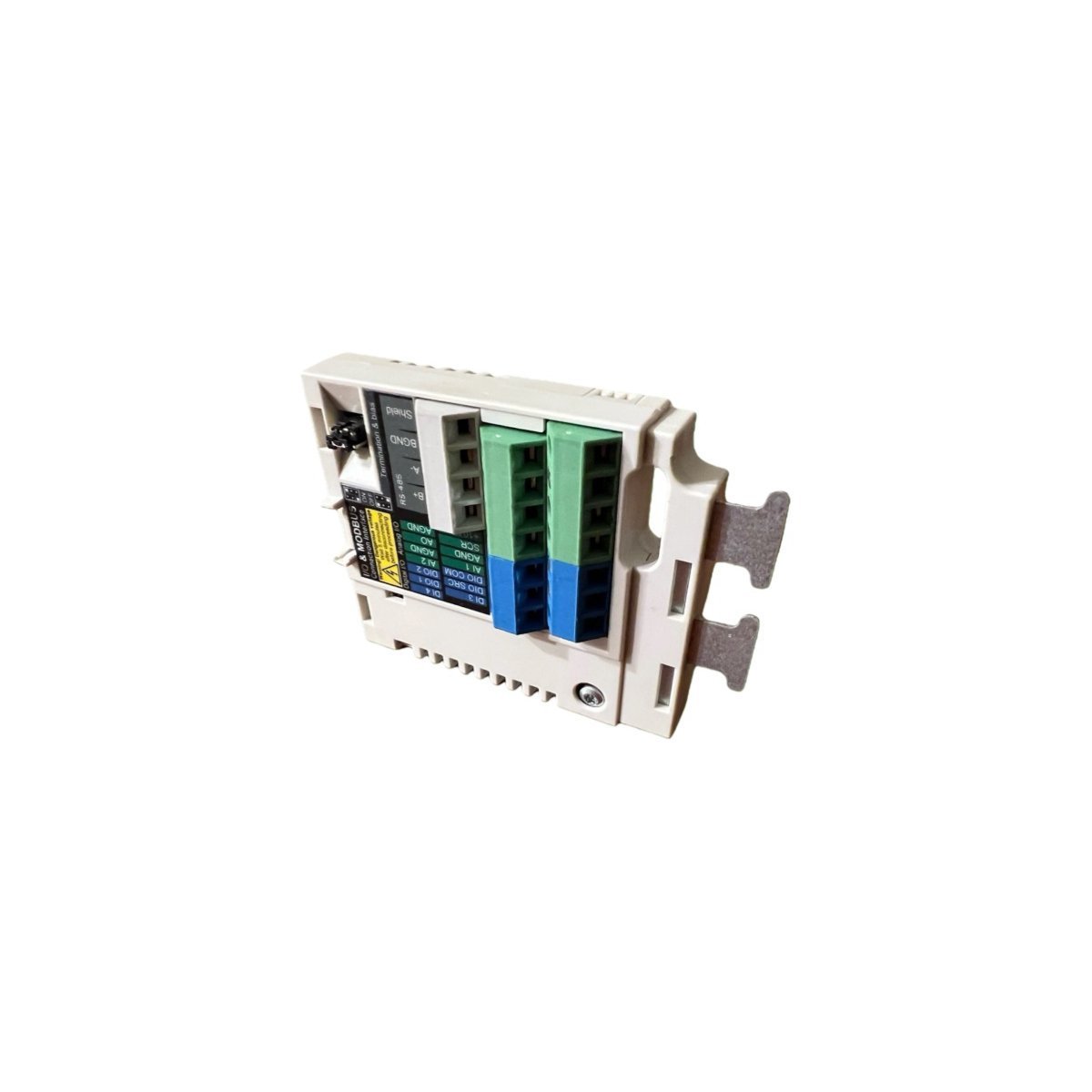

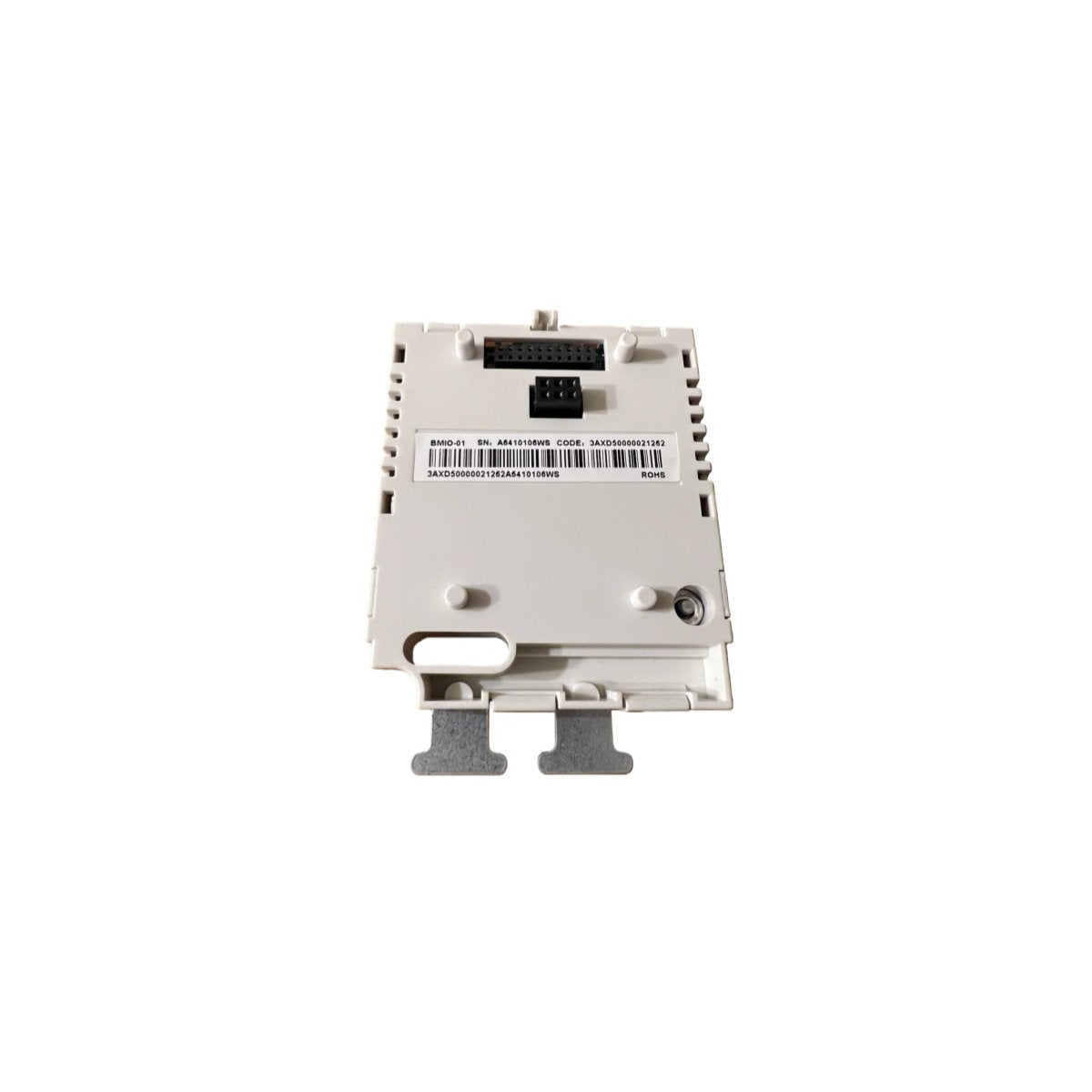

El ABB BMIO-01 (número de pedido 3AXD50000021262) es un módulo de interfaz y expansión de E/S con Modbus que se utiliza para ampliar la conectividad del sistema en instalaciones de control industrial. Se aplica cuando se requiere manejo adicional de E/S y comunicación Modbus a nivel de gabinete, lo que ayuda a conectar controladores, E/S remotas y equipos auxiliares utilizando arquitecturas estándar basadas en Modbus.

El BMIO-01 se utiliza típicamente como un repuesto de servicio o componente de expansión en los sistemas de automatización de ABB. Debe seleccionarse de acuerdo con la familia de controladores de destino, el tipo de interfaz Modbus requerido y las reglas de ingeniería de E/S del sitio (direccionamiento, terminación, puesta a tierra y blindaje).

Nota de corrección técnica
El texto original contiene declaraciones comerciales/de pedido que no son consistentes (por ejemplo, "hecho a medida" y "en stock") y menciona un código arancelario 85049090 que entra en conflicto con el código HS del encabezado 8537101190. El código HS y los valores logísticos a continuación siguen el encabezado de la hoja de datos. Además, "enrutador Ethernet" no es una función de este módulo.

Parámetros de hardware

Notas de integración

• Confirme la capa física de Modbus (por ejemplo, RS-485/variante serial) y los requisitos de cableado para la instalación prevista.

• Verifique el mapeo de E/S admitido y el método de direccionamiento en la configuración del controlador antes de la puesta en marcha.

• Aplique prácticas correctas de puesta a tierra/blindaje para mantener la estabilidad de la comunicación en entornos de gabinete con mucho ruido.

Aplicaciones industriales

Los casos de uso típicos incluyen:

• Ampliación de la capacidad de E/S del gabinete donde Modbus se utiliza para integrar instrumentos, arrancadores de motor, analizadores o subsistemas auxiliares

• Actualizaciones basadas en Modbus donde los dispositivos heredados deben conservarse mientras se actualiza el sistema de control principal

• Reemplazo de servicio en paneles de automatización de ABB instalados para restaurar la conectividad de campo después de una falla del módulo

• Sistemas de control de patines y paquetes que requieren una interfaz de E/S Modbus compacta para reducir el cableado y simplificar la integración

Consideraciones de puesta en marcha

• Valide la dirección del nodo Modbus, la velocidad en baudios y la configuración de terminación según el estándar de red del sitio

• Realice verificaciones de E/S punto a punto después del mapeo para confirmar la dirección y el escalado correctos de la señal (cuando corresponda)

• Revise los diagnósticos en el controlador/HMI en busca de tiempos de espera de comunicación o mapeo de registros no válido después del inicio
