Descripción general del producto

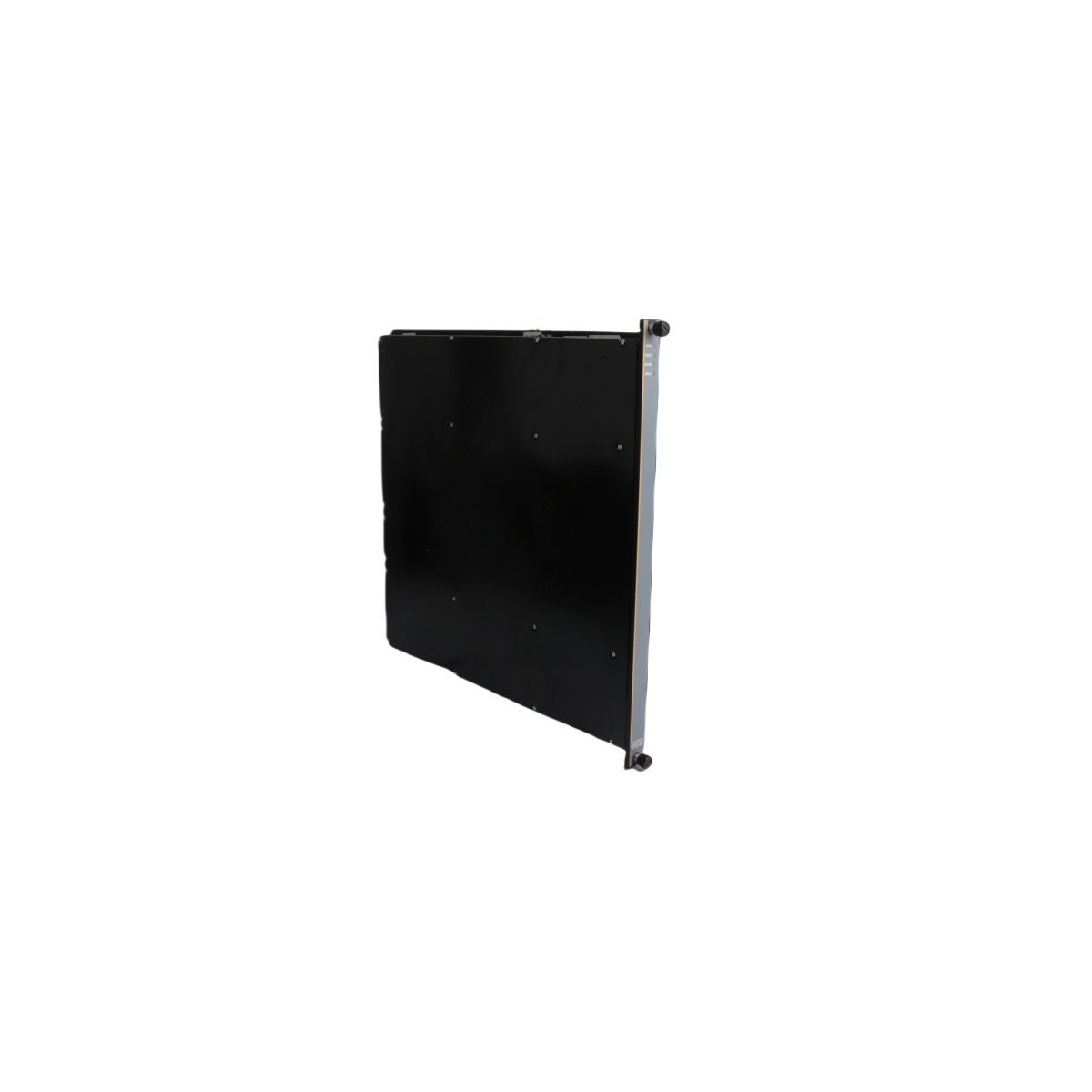

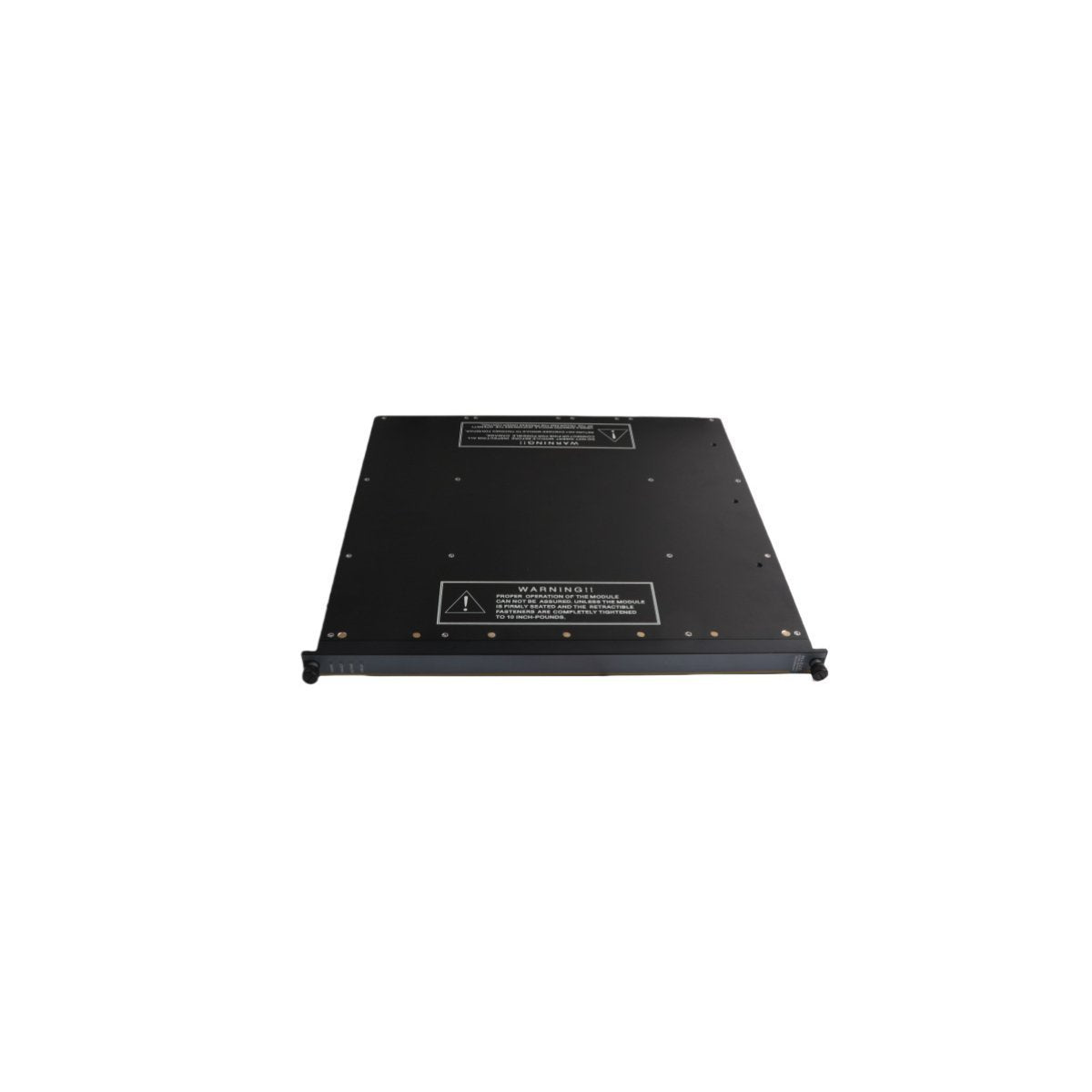

El Triconex 3721 es un módulo de entrada analógica (AI) de alta fiabilidad diseñado para la arquitectura de controlador de triple redundancia modular (TMR) de Tricon. Este módulo está específicamente diseñado para interactuar con sensores de campo que proporcionan señales de 0 a 5 VDC, traduciendo datos físicos críticos, como gradientes de presión, flujo de fluidos y niveles térmicos, a valores digitales para el procesador de seguridad. Mediante el uso de tres rutas de entrada aisladas y lógica de votación interna, el 3721 garantiza que los datos del proceso permanezcan precisos incluso si se produce un fallo de hardware en uno de los circuitos de detección. Aunque fue descontinuado oficialmente por el OEM a finales de 2018, sigue siendo un componente vital para el mantenimiento y soporte de las instalaciones existentes de Tricon v9 y v10 en entornos de alto riesgo.

Métricas de rendimiento técnico y lógica de hardware

El 3721 se define por su riguroso diseño tolerante a fallos y su capacidad para mantener la integridad de la señal en entornos industriales eléctricamente ruidosos.

• Canales de entrada: 32 puntos diferenciales aislados

• Rango de tensión de señal: 0 a 5 VDC (estándar)

• Tipo de redundancia: TMR (Triple redundancia modular)

• Resolución: Conversión analógica a digital de 12 bits

• Aislamiento: 1,000 VDC (aislamiento óptico del campo a la lógica)

• Tasa de diagnóstico: Auto-prueba de fondo continua para ganancia, desplazamiento y consistencia entre canales

Implementaciones críticas del sistema

El Triconex 3721 se utiliza principalmente en "Sistemas Instrumentados de Seguridad" (SIS) donde la precisión de los datos es innegociable para la seguridad humana y ambiental.

Operaciones de apagado de emergencia (ESD)En la producción de petróleo y gas upstream, el 3721 monitorea las presiones del colector y los circuitos de parada de emergencia. La arquitectura TMR evita los "disparos molestos" que causan costosos tiempos de inactividad, al tiempo que garantiza que el sistema siempre responda a condiciones de peligro genuinas.

Gestión de calderas y quemadoresEl módulo se aplica con frecuencia en la generación de energía a gran escala para rastrear las relaciones combustible-aire y los niveles del tambor de vapor. Su capacidad para operar en rangos térmicos extremos permite su colocación en salas de control ubicadas cerca de áreas de proceso de alta temperatura.

Control de procesos petroquímicosEn plantas de etileno o amoníaco, el módulo maneja entradas analógicas de alta velocidad necesarias para la protección contra sobretensiones y la lógica de alivio de presión, interactuando sin problemas con redes DCS más amplias a través de planos posteriores de enrutamiento Modbus o Ethernet.

Monitorización de la seguridad nuclearDebido a su robusta resolución de 12 bits y su clasificación SIL 3, el 3721 es de confianza en los sistemas de control de plantas secundarias para monitorear la temperatura del agua de refrigeración y la retroalimentación del sensor de radiación, donde el fallo no es una opción.
