Descripción general del producto

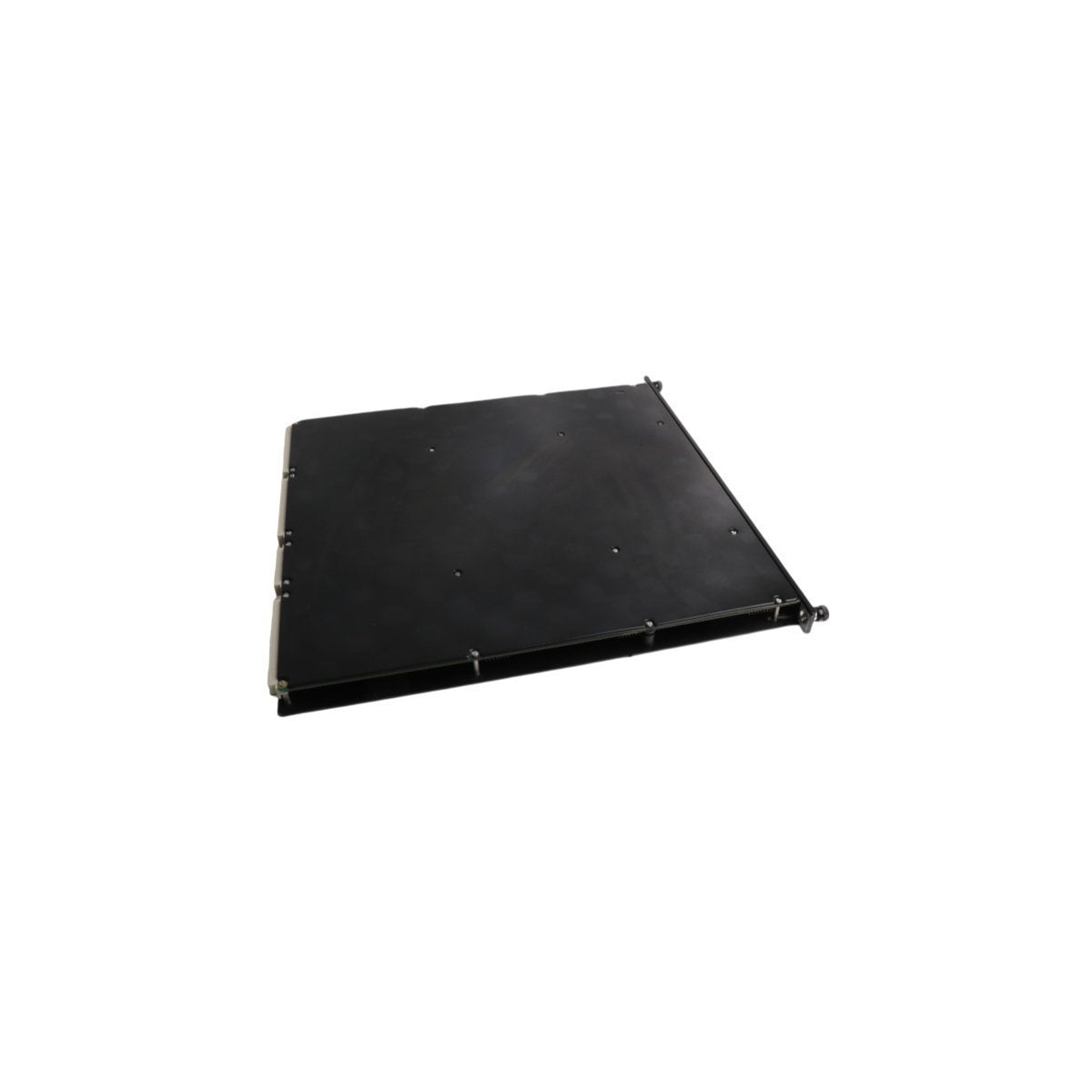

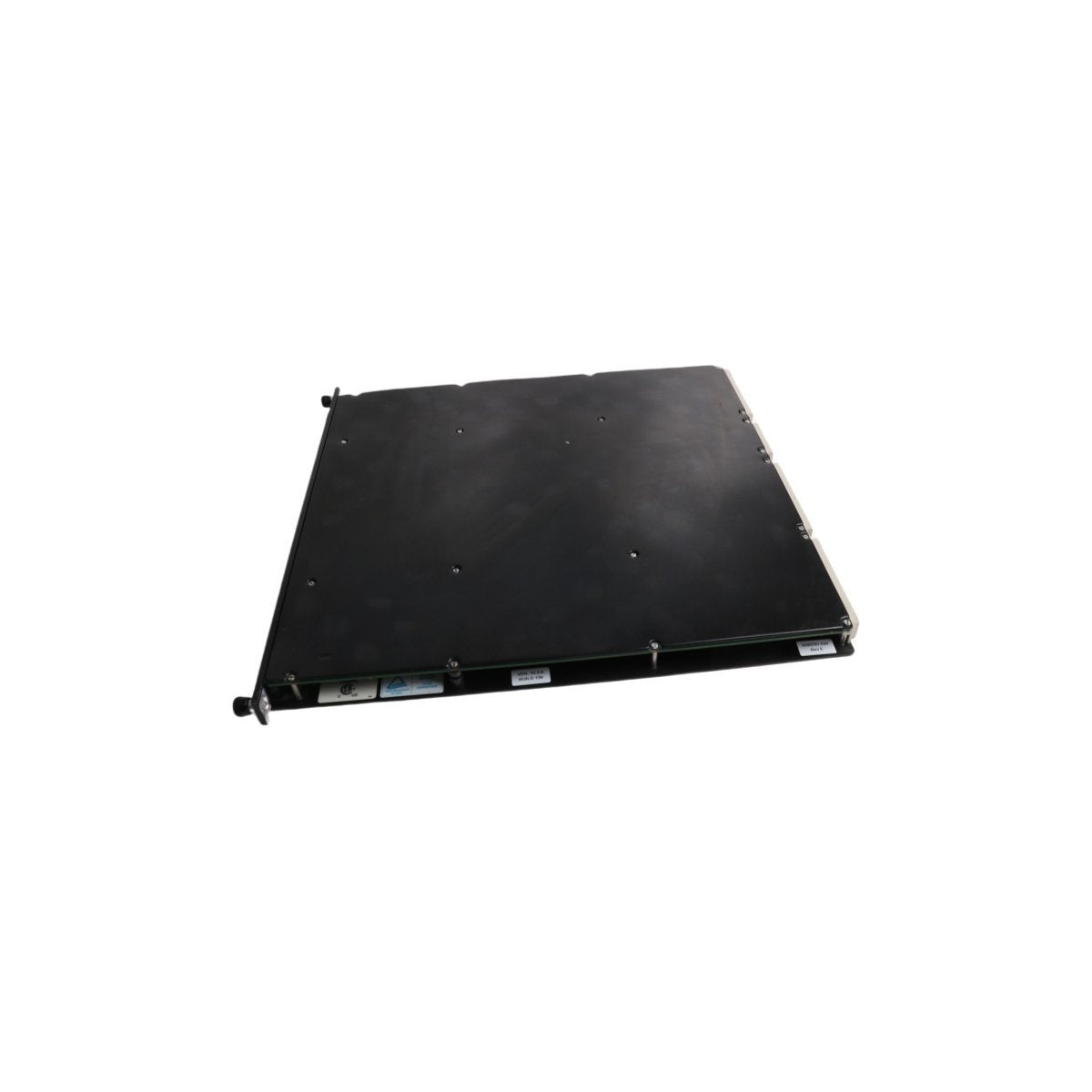

El Triconex 3625A es un módulo de salida digital de alta disponibilidad diseñado para el sistema de seguridad Tricon™. Con un funcionamiento nominal de 24 VCC, este módulo está específicamente diseñado para accionar elementos de control finales como solenoides, relés e indicadores con una fiabilidad inigualable. El 3625A utiliza una arquitectura de redundancia modular triple (TMR), que incorpora tres subcircuitos independientes que votan sobre el estado de cada salida. Este diseño a prueba de fallos garantiza que un único fallo de hardware no pueda causar un disparo falso ni impedir una demanda de seguridad legítima. Certificado para aplicaciones SIL 3, el 3625A es la piedra angular de los sistemas instrumentados de seguridad (SIS) modernos, ya que proporciona la ejecución de comandos determinista necesaria para la protección industrial de alto riesgo.

Perfil técnico y capacidades de hardware

• Designación 3625A

• Tipo de señal Salida digital discreta de 24 VCC

• Arquitectura del sistema Redundancia modular triple (TMR) para aislamiento de fallos

• Clasificación de seguridad Certificación IEC 61508 SIL 3

• Características de diagnóstico Auto prueba continua con detección y notificación de fallos integradas

• Redundancia Diseño de intercambio en caliente que permite el reemplazo en línea sin interrupción del proceso

• Eficiencia energética Circuitos optimizados de bajo consumo para una disipación de calor reducida

• Masa física 2.04 kg

• Dimensiones del chasis 2.2 cm x 40.5 cm x 40.0 cm

• Tolerancia ambiental Probado para cambios térmicos extremos y zonas industriales de alta humedad

• Origen de fabricación EE. UU.

• Estado del ciclo de vida Activo

Aplicaciones industriales estratégicas

El módulo 3625A se implementa como una interfaz de comando crítica en varios sectores de automatización complejos:

Sistemas de Parada de Emergencia (ESD)Control de válvulas de cierre de combustible y compuertas de aislamiento en plantas petroquímicas, donde la lógica TMR del módulo evita paradas accidentales que podrían provocar pérdidas masivas de producción.

Protección contra incendios y gases (F&G)Activación de solenoides de extinción de incendios y alarmas visuales/audibles en plataformas marinas, lo que garantiza que los activos de seguridad se energicen instantáneamente tras una detección confirmada de peligro.

Sistemas de Gestión de Quemadores (BMS)Gestión de la secuencia de ignición y suministro de combustible en calderas de gran escala, proporcionando el control discreto de alta velocidad necesario para mantener parámetros de combustión seguros.

Ejecución de lógica de seguridad nuclearInterconexión con relés de misión crítica en la generación de energía nuclear, donde la certificación SIL 3 y los rigurosos autodiagnósticos cumplen con los estrictos estándares de seguridad regulatorios.

Control de turbinas y disparos por sobrevelocidadAccionamiento de los solenoides de disparo en maquinaria rotativa de alta velocidad, aprovechando sus rápidos tiempos de respuesta para proteger activos multimillonarios del sobreesfuerzo mecánico.
