Descripción general del producto

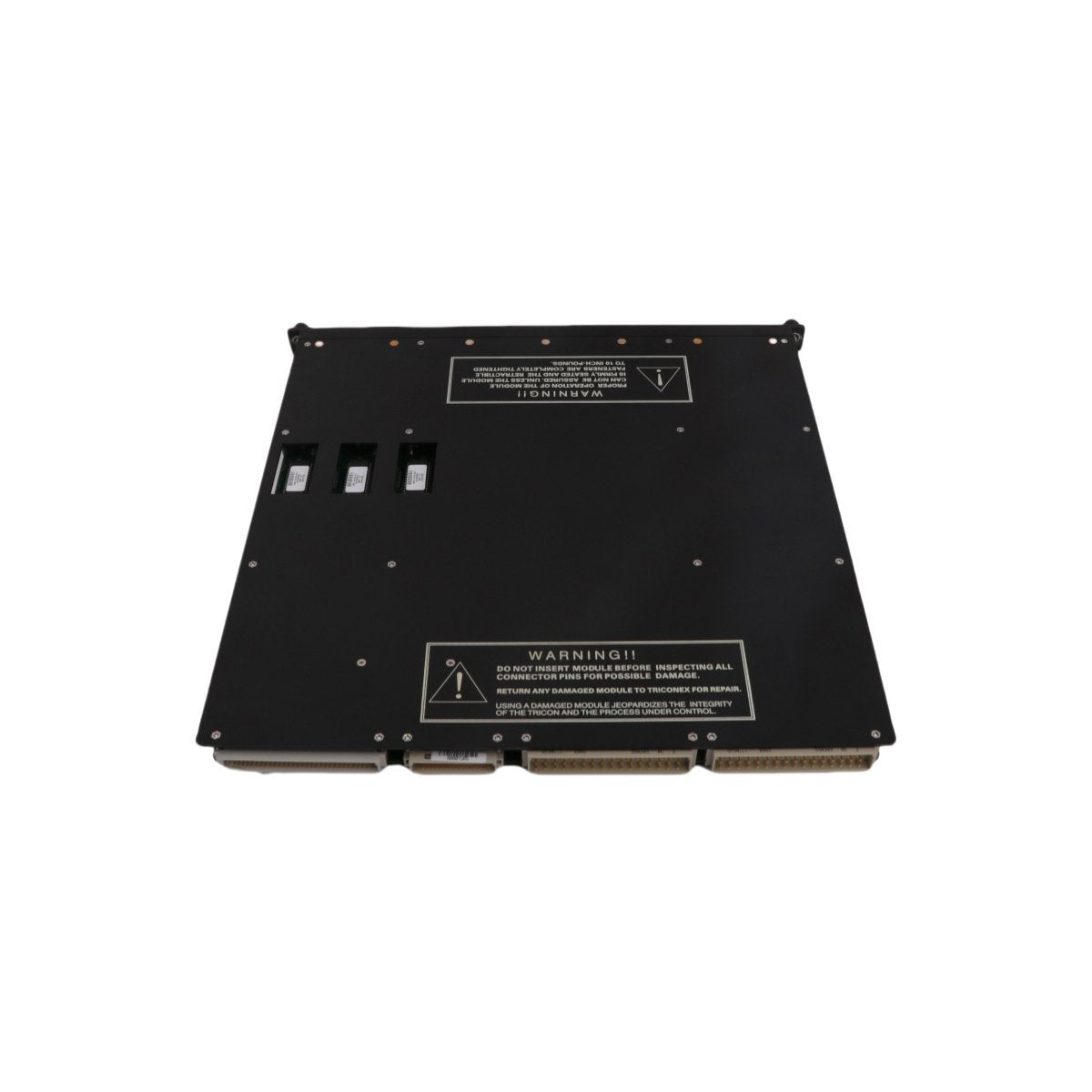

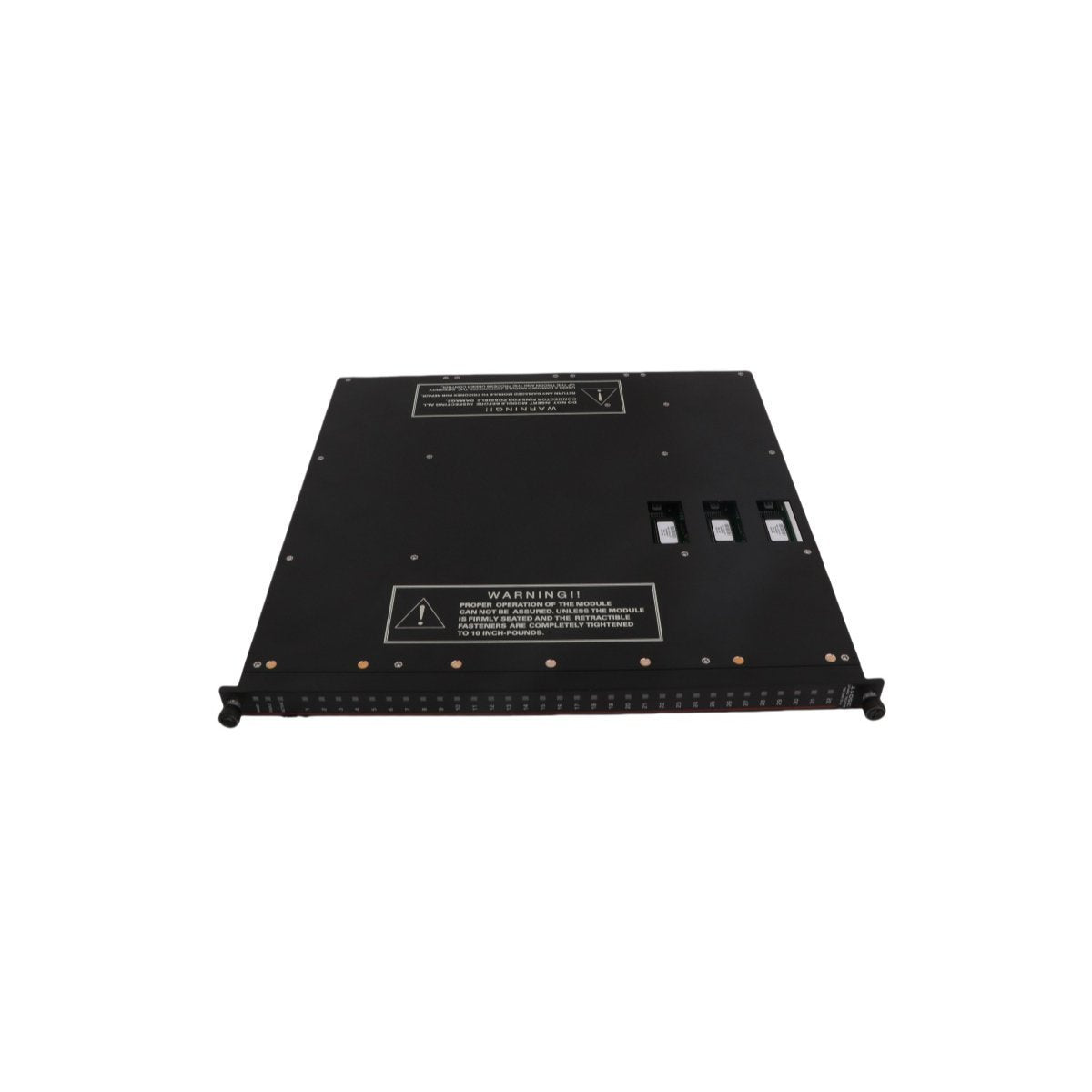

El Triconex 3501T es un módulo de entrada digital (DI) de alta disponibilidad diseñado específicamente para la plataforma de seguridad de redundancia modular triple (TMR). Este módulo sirve como una interfaz crítica para señales de CA o CC de 115 V, proporcionando 32 puntos de entrada aislados que son monitoreados continuamente por tres ramas de procesamiento independientes. Mediante la utilización de un mecanismo de votación de hardware "dos de tres" (2oo3), el 3501T elimina los puntos únicos de falla, asegurando que los datos binarios críticos para la seguridad, como las posiciones de los interruptores, los pulsadores y los estados de interbloqueo, se informen con absoluta certeza. Es un componente esencial para los sistemas instrumentados de seguridad (SIS) que requieren monitoreo de señales de alto voltaje y confiabilidad SIL 3.

Especificaciones de ingeniería y diseño de hardware

Diseñado para una tolerancia a fallas superior, el 3501T combina una huella de alta densidad con diagnósticos internos rigurosos para mantener la integridad de la señal en entornos eléctricamente ruidosos.

• Densidad del canal de entrada: 32 puntos, no comunes y aislados.

• Voltaje de entrada nominal: 115 VCA/VCC.

• Arquitectura de redundancia: Redundancia modular triple (TMR) con votación de hardware.

• Clasificación de aislamiento: 1.500 VCC (campo a lógica) y canal a canal.

• Cobertura de diagnóstico: Auto-prueba continua en segundo plano para fallas "stuck-at" y precisión del umbral.

• Tolerancia ambiental: Clasificado para rangos de temperatura industrial extendidos (normalmente de -40 °C a +70 °C para módulos de seguridad).

Despliegues en el sector industrial

El 3501T es una opción principal para la automatización de alta integridad donde la detección precisa de los estados de campo es un requisito previo para la seguridad de las instalaciones.

Monitoreo de Parada de Emergencia (ESD)En el procesamiento de petróleo y gas a gran escala, el 3501T monitorea interruptores de límite de alto voltaje y pulsadores de parada de emergencia. Su lógica TMR asegura que un solo sensor defectuoso o un cortocircuito en el cableado no cause un disparo falso de la planta, mientras garantiza que se produzca una parada cuando se detecta una demanda genuina.

Sistemas de Gestión de Quemadores (BMS)El módulo se aplica con frecuencia en centrales eléctricas para monitorear escáneres de llama y posiciones de válvulas de combustible. La compatibilidad de 115 V le permite interactuar directamente con instrumentación de campo de alto voltaje tradicional sin necesidad de relés intermedios.

Protección y Secuenciación de TurbinasUtilizado en el control de turbinas de gas y vapor, el 3501T rastrea estados auxiliares críticos. Su procesamiento de alta velocidad asegura que las señales de sincronización y los disparos mecánicos se ejecuten con precisión de milisegundos, protegiendo activos rotativos multimillonarios.

Instrumentación de Energía NuclearDebido a su robusta votación 2oo3 y alto aislamiento, el 3501T es confiable en sistemas secundarios relacionados con la seguridad nuclear para monitorear parámetros de contención y retroalimentación automatizada de bucles de seguridad.
