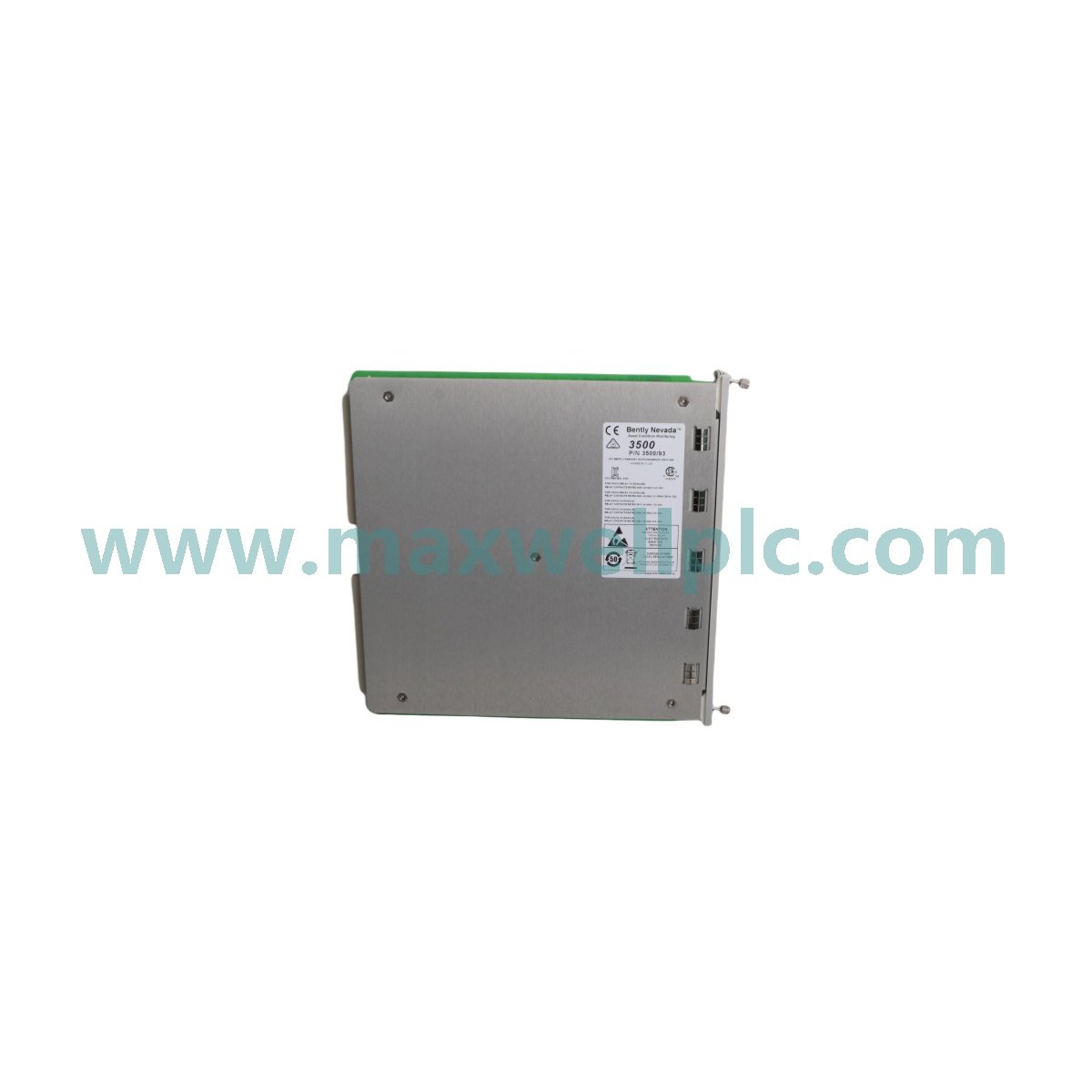

El Bently Nevada 3500/92, también catalogado como 3500/92 Communication Gateway, funciona como un componente de hardware dedicado para la transmisión de datos digitales de alta velocidad dentro de las redes del sistema de protección de maquinaria serie 3500. Configurado para recopilar y traducir registros internos del backplane, el módulo transmite variables concurrentes estáticas y dinámicas de la maquinaria a redes de control distribuido externas utilizando mapeos de protocolo Ethernet y serie industrial dedicados.

Parámetros clave del componente

Supresión de diafonía y mapeo de datos de dinámica del rotor

Para preservar la integridad de la señal en topologías de planta altamente transitorias, la arquitectura 3500/92 mantiene un riguroso aislamiento eléctrico interno para garantizar la supresión de la diafonía entre las líneas de backplane de alta frecuencia y los enlaces de campo externos. La pasarela sirve como tubería digital principal para traducir métricas críticas de dinámica del rotor, incluyendo el desplazamiento directo pico a pico del eje, voltajes de brecha promedio y componentes vectoriales, en tablas de sondeo industriales estándar. Al aislar este conjunto de datos de alto ancho de banda de los bucles de monitoreo primarios, el módulo evita que los ciclos de interrogación de datos externos creen latencia de diagnóstico interna, asegurando un procesamiento sin obstáculos de la lógica crítica de protección de maquinaria.

Preguntas frecuentes técnicas

P: ¿Qué fallas de hardware específicas activan un cambio de estado en el LED OK del panel frontal?

R: El LED verde OK se desactiva si el módulo falla en su auto-prueba de encendido (POST) interna, pierde la conexión con el bus del backplane 3500, se sale de sus umbrales de seguimiento de voltaje o detecta una falla catastrófica de un componente de hardware interno que limita el procesamiento de datos.

P: ¿Cómo se comportan los LED TX/RX durante una secuencia de sondeo de host estándar?

R: Los LED ámbar TX/RX se iluminan intermitentemente durante la transmisión activa de paquetes. Parpadean a una velocidad directamente ligada a la velocidad de transmisión definida y la frecuencia de actualización, indicando el intercambio de datos de la capa física entre el módulo 3500/92 y otras tarjetas de monitoreo anidadas dentro del rack local.

P: ¿La interfaz 3500/92 maneja internamente los cálculos de escalado de la sonda de corriente de Foucault?

R: No. El escalado de la sonda de corriente de Foucault, la validación del voltaje de brecha y la amplificación de la línea de base se procesan localmente por módulos de monitorización de proximidad individuales (como el 3500/22M o el 3500/42M). La pasarela 3500/92 solo extrae los valores de registro finalizados y precalculados del backplane para empaquetarlos para la transmisión digital.

Directivas de configuración y montaje en campo

• Límites de inserción en caliente: La tarjeta de procesador principal puede insertarse o extraerse de la ranura frontal superior del rack 3500 bajo condiciones de alimentación activa. Sin embargo, el módulo de E/S trasero asociado solo debe conectarse o desconectarse cuando la alimentación esté aislada del rack para evitar arcos eléctricos en las pistas del backplane.

• Distancias de cableado serie: Al configurar las interfaces RS232, limite el recorrido de cobre sin blindaje a una distancia máxima de 15 metros para evitar el acoplamiento de ruido electromagnético. Para distancias de hasta 1200 metros, asegúrese de que las líneas de bus diferencial RS422/RS485 estén completamente conectadas.

• Matriz de conexión a tierra del blindaje: Conecte los blindajes de los cables de comunicación directamente a los terminales de conexión a tierra del chasis en el módulo de E/S trasero. No conecte el blindaje a tierra en ambos extremos del cable para mitigar el riesgo de crear corrientes de bucle de tierra.

• Espacios libres de ventilación: Mantenga las vías de enfriamiento despejadas por encima y por debajo de la carcasa del rack 3500 para garantizar que la temperatura ambiente interna de funcionamiento se mantenga por debajo del umbral máximo de 65 °C durante los ciclos continuos de traducción de datos.

Materiales incluidos en la entrega

• Artículos estándar: Una tarjeta de procesador principal 3500/92 Communication Gateway y un paquete de datos del manual del producto correspondiente.

• Accesorios del sistema excluidos: El módulo de E/S trasero Modbus RS232/RS422, los bloques de terminales serie externos, los cables de conexión de red y las licencias del software de configuración 3500 deben especificarse y adquirirse como elementos individuales.

Configuraciones de envío y logística de tránsito

• Horarios de despacho: El procesamiento y la ventana de tránsito tardan de 2 a 7 días una vez finalizado el pago, con la ejecución internacional gestionada a través de los principales transportistas globales, incluidos DHL, FEDEX o UPS.

• Estándares de embalaje industrial: Todos los módulos se envuelven en embalajes industriales antiestáticos especializados y se rodean de barreras de protección contra golpes de alta densidad ajustadas para salvaguardar las tablas de memoria internas y los conectores de bus físicos durante el tránsito.
