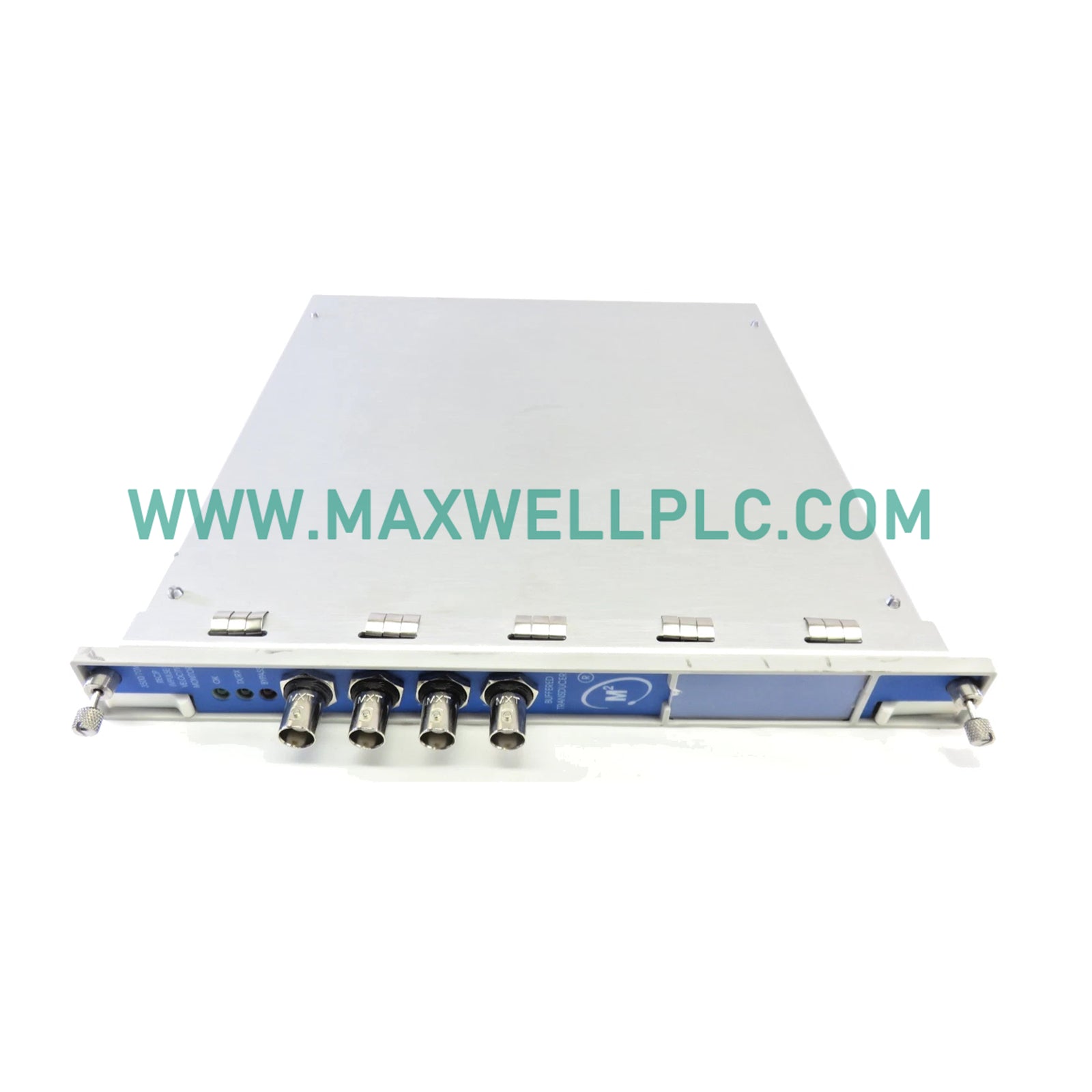

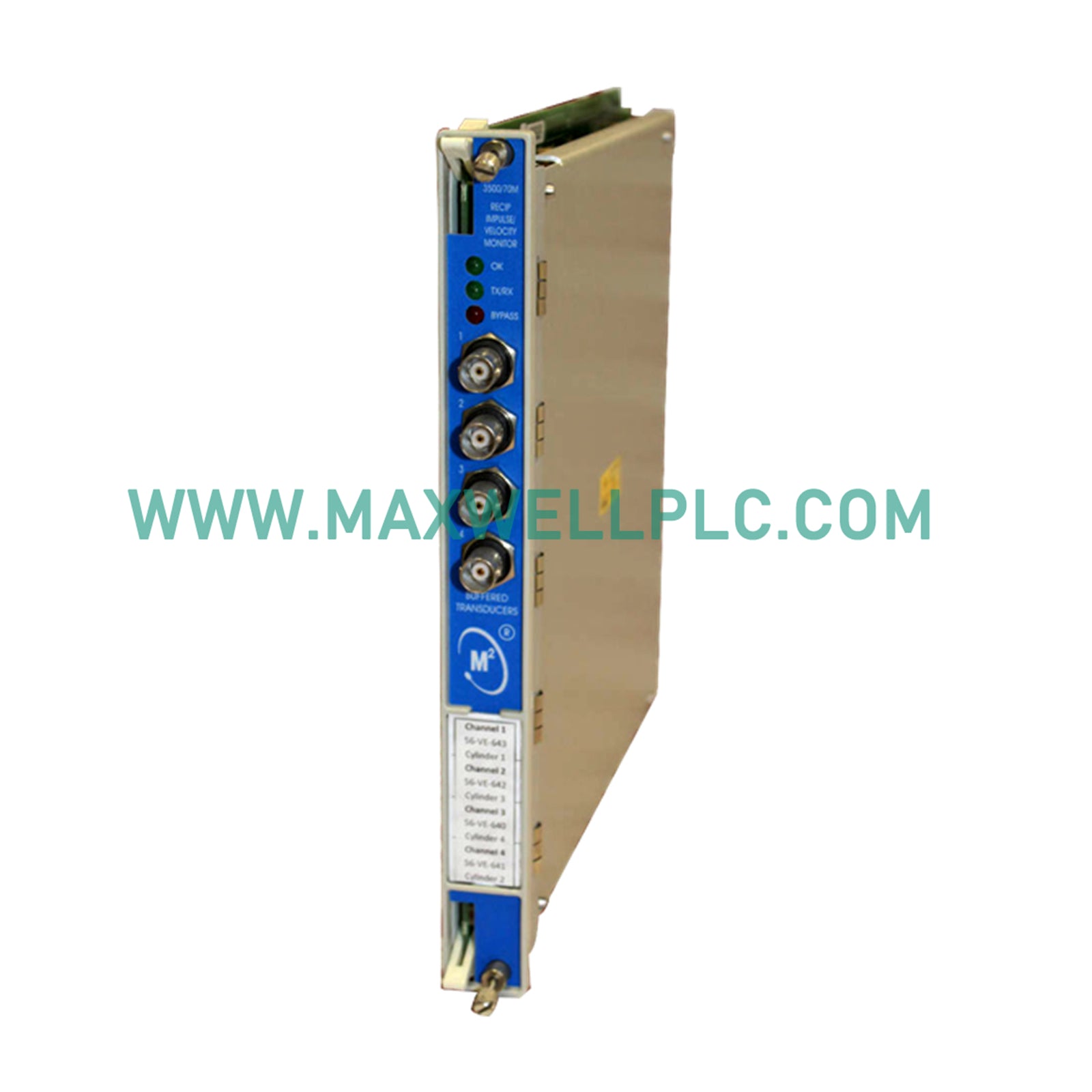

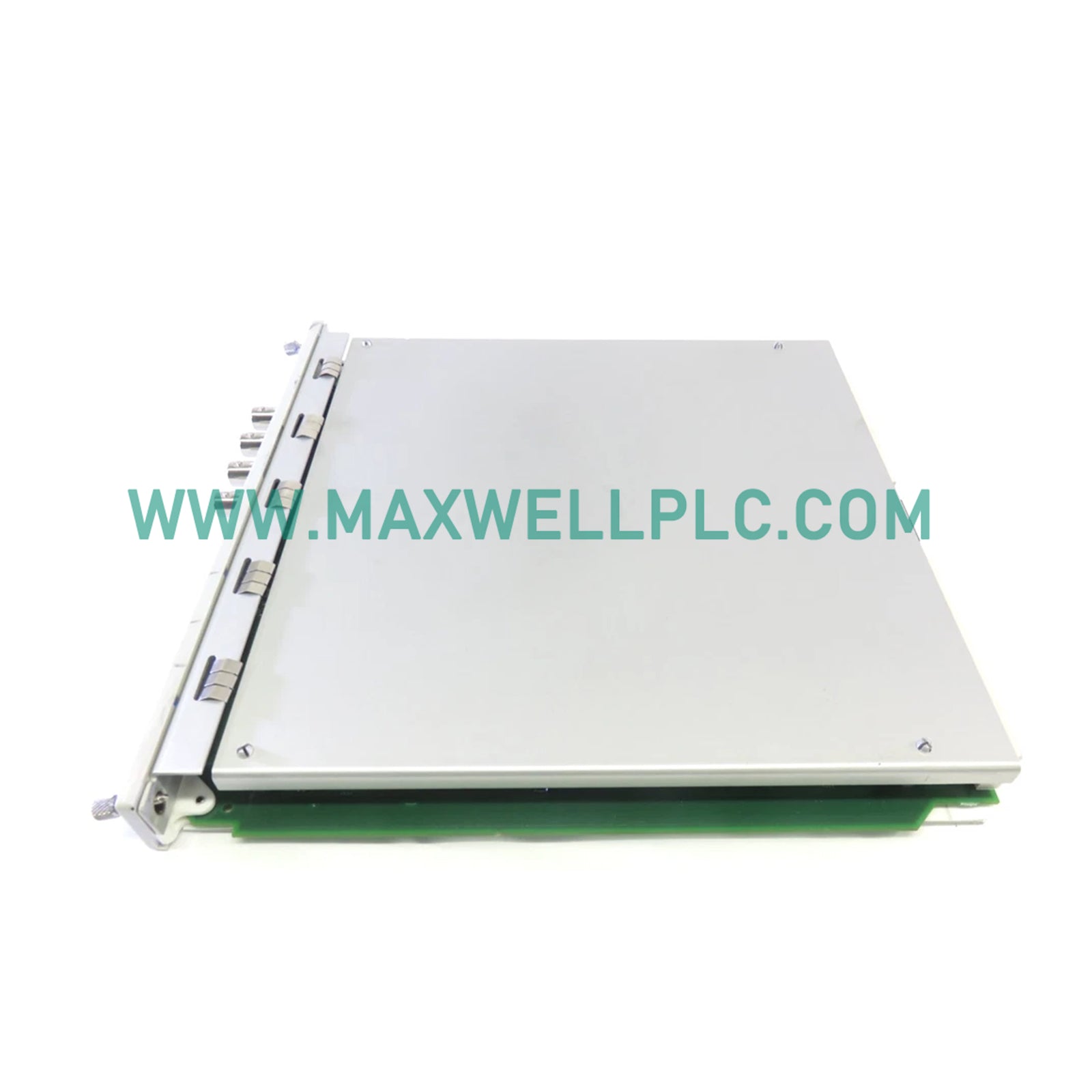

El Bently Nevada 3500/70M 140734-09 sirve como el monitor de velocidad principal 3500/70M utilizado para ejecutar el procesamiento continuo de protección de maquinaria en las plataformas del Sistema 3500. El hardware acepta señales analógicas de velocidad y aceleración de transductores front-end, realizando una integración matemática continua y evaluaciones de picos espectrales para determinar los parámetros dinámicos de la condición estructural.

Especificaciones del Hardware Operativo

Acondicionamiento de Transductores y Dinámica del Rotor

El 3500/70M 140734-09 procesa los campos de señal entrantes para rastrear perfiles de dinámica del rotor en tiempo real en maquinaria recíproca y rotativa. La matriz de procesamiento de señal digital interna se coordina con los protocolos de escalado de la sonda de corriente de Foucault al analizar las entradas del sensor de proximidad multicanal, haciendo referencia cruzada de los voltajes de entrada con la validación de voltaje de espacio de fábrica (objetivos de -10 VCC). El filtrado algorítmico integrado proporciona una supresión definitiva de la diafonía entre las trayectorias de vibración vertical y horizontal adyacentes, aislando las métricas reales de la línea central del eje de la resonancia mecánica parásita o los ruidos de la carcasa estructural.

Preguntas Frecuentes sobre el Rendimiento Técnico

P: ¿Cómo ejecuta el módulo el bucle de cierre de contacto de inhabilitación especial sin una fuente externa dedicada?

R: El monitor proporciona un voltaje de humectación interno que funciona a un típico de 5 VCC @ 390 uA. Al cerrar un contacto de campo seco a través de los terminales de inhabilitación designados, se completa el bucle, congelando el estado del votante de alarma durante las ventanas de arranque de la maquinaria o los procedimientos de mantenimiento.

P: ¿Qué degradación precisa de la señal ocurre si el bucle del circuito de grabación analógico externo excede una resistencia de carga de 600 ohmios?

R: Exceder el umbral máximo de 600 ohmios causa un recorte de cumplimiento de voltaje del bucle a medida que la corriente de salida aumenta hacia la escala completa. Esto limita la capacidad del módulo para impulsar señales de 4-20 mA linealmente hasta el techo de 20 mA, corrompiendo el seguimiento de adquisición de datos del DCS externo.

P: ¿Cómo impacta el límite de la tasa de actualización de menos de 100 milisegundos en el despliegue de relés de apagado de emergencia descendentes?

R: El ciclo de menos de 100 milisegundos define la latencia interna máxima entre el procesamiento de un evento físico de sobrevibración y el cambio de un bit de alarma del backplane. Esta rápida ejecución del bucle proporciona un manejo confiable de la lógica de apagado de seguridad al poner en cascada los estados en una tarjeta de relé 3500/32 o 3500/33.

Configuración de Campo y Pautas de Cableado

• Integración de Puesta a Tierra del Blindaje: Termine los blindajes trenzados exteriores de todos los cables de entrada del transductor en los rieles de tierra del bloque de terminales del chasis. Mantenga el blindaje aislado y flotante en el extremo de la carcasa del sensor para evitar interferencias de corriente de bucle de tierra.

• Diseño de Control de Inhabilitación Especial: Cablee los bucles de contacto seco de inhabilitación especial utilizando líneas de par trenzado blindadas de baja capacitancia. Encamine estos circuitos lejos de las trayectorias activas del motor de CA para evitar que el ruido inductivo active bloques de alarma accidentales.

• Límites de Par del Destornillador de Terminales: Asegure todos los bloques de terminales enchufables al módulo de E/S utilizando instrumentos de precisión estándar, aplicando métricas de par estándar para verificar la estabilidad de la conexión continua bajo perfiles de vibración industrial.

• Optimización de la Brecha de Proximidad: Verifique que todos los canales de proximidad conectados coincidan con sus constantes de calibración de fábrica. Confirme que la validación del voltaje de la brecha se estabiliza dentro de la zona central lineal durante las ejecuciones de calibración estática.

Lista de Inventario de Componentes

• Componentes Estándar Enviados: Un bloque de procesador interno Bently Nevada 3500/70M 140734-09 Velocity Monitor y los conjuntos de bloques de terminales localizados correspondientes.

• Requisitos de Accesorios Separados: Marcos de rack externos, módulos de E/S externos, bloques de barrera y cables coaxiales de extensión son líneas de adquisición separadas.

Detalles de Embalaje para Despacho Global

Tiempo de entrega: 2-7 días una vez finalizado el pago, utilizando enrutamiento de carga aérea priorizado gestionado a través de las redes de DHL, FEDEX o UPS. Las unidades se envían desde los almacenes de existencias en Xiamen, China, embaladas en un embalaje industrial antiestático certificado utilizando cajas rígidas estructurales para proteger las matrices de procesamiento de señal digital de alta densidad de golpes electrostáticos o mecánicos.
