Descripción general del producto

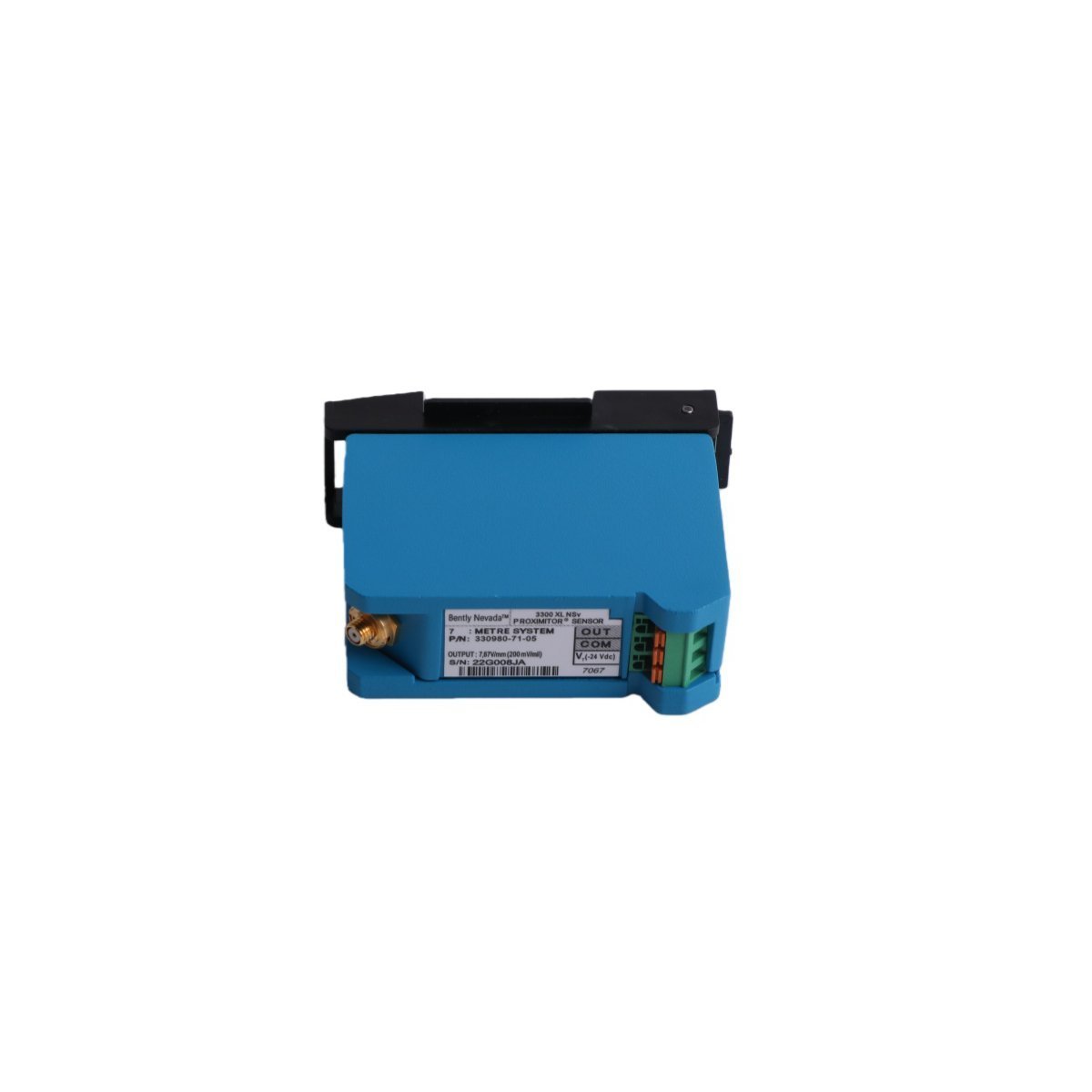

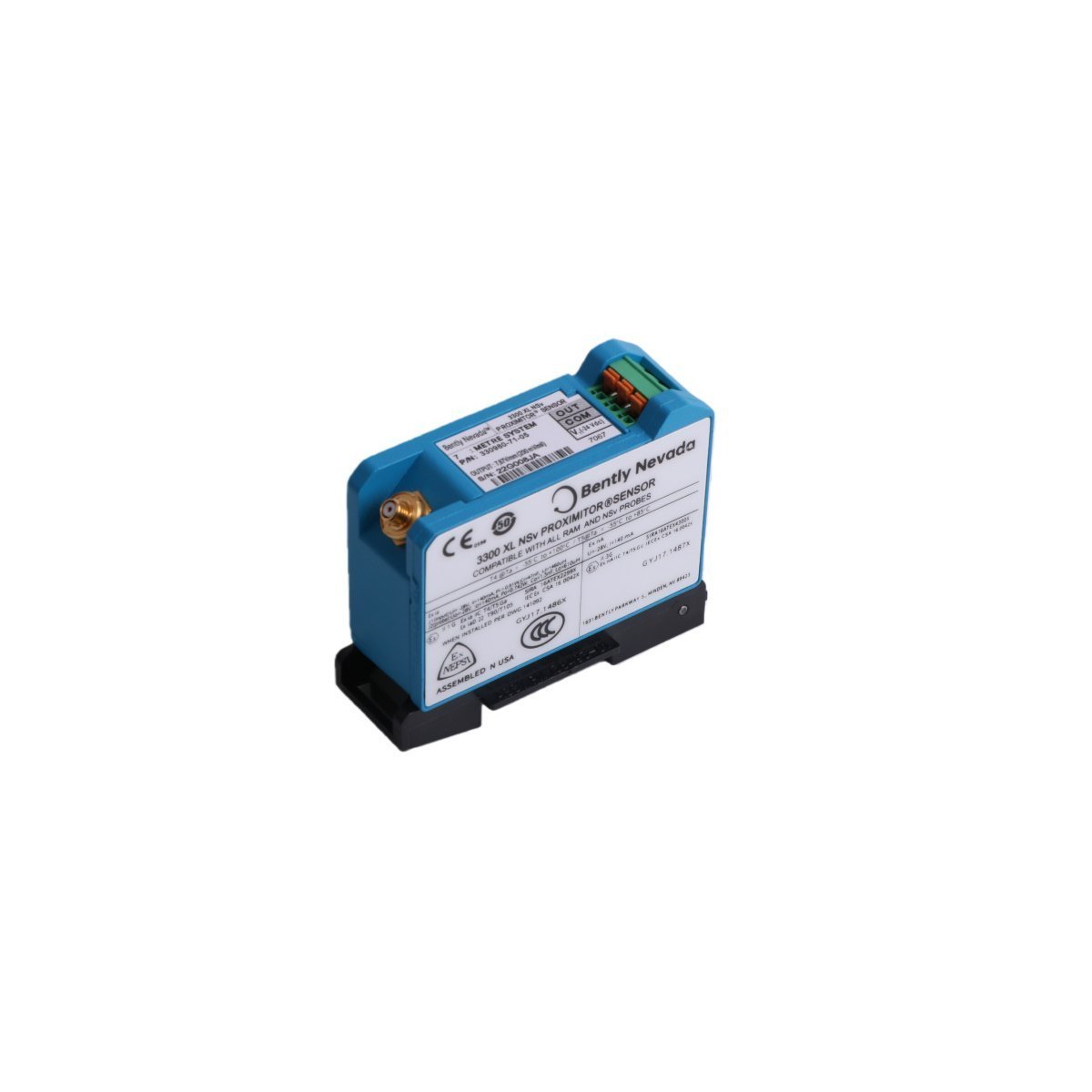

El 330980-71-05 es un sensor Proximitor NSv 3300 de alto rendimiento diseñado por Bently Nevada para mediciones de desplazamiento sin contacto. Este acondicionador de señal especializado es el núcleo del sistema de transductor de Vista Lateral Estrecha (NSv), diseñado específicamente para maquinaria con espacios de instalación restringidos. Destaca en aplicaciones donde los sistemas de proximidad estándar de 8 mm o 5 mm encuentran interferencia de "vista lateral" de metales circundantes o donde las dimensiones del avellanado son limitadas. Al proporcionar datos fiables de vibración radial y posición axial, el 330980-71-05 garantiza la protección de activos críticos para compresores centrífugos, maquinaria de gas de proceso, y unidades de refrigeración.

Rendimiento técnico y calibración

El Proximitor 330980-71-05 está calibrado de fábrica para ofrecer un procesamiento de señal de alta fidelidad para escenarios de monitoreo especializados:

• Factor de escala: Mantiene un Factor de Escala Promedio (ASF) estándar de 7.87 V/mm (200 mV/mil), garantizando una alta sensibilidad para la detección de vibraciones mínimas.

• Rango lineal: Proporciona un rango de medición lineal de 1.5 mm (60 mil), superando las capacidades de muchos sistemas de proximidad anteriores.

• Optimización para objetivos pequeños: Calibrado para monitorear con precisión ejes con diámetros menores de 51 mm (2.0 pulgadas) y objetivos axiales planos menores de 15 mm (0.6 pulgadas).

• Longitud del sistema: Configurado para una longitud total del sistema de 7.0 metros (opción 71), permitiendo un montaje flexible del sensor lejos del entorno de alta vibración de la carcasa de la máquina.

Ingeniería avanzada y compatibilidad

Diseñado como una solución moderna para entornos industriales complejos, el 330980-71-05 ofrece varias ventajas de integración:

• Compatibilidad con versiones anteriores: Sirve como un reemplazo funcional directo para los sistemas de transductores Bently Nevada de la serie 3000 (190), la serie 7000, y 3300 RAM, facilitando actualizaciones de infraestructura sin problemas.

• Integración TSI: Totalmente compatible con los racks de instrumentación de supervisión de turbinas (TSI), incluida la serie 3500 de Bently Nevada, para una protección integral de la maquinaria.

• Inmunidad a radiofrecuencia: Diseñado con blindaje RFI/EMI avanzado para evitar la degradación de la señal en entornos industriales eléctricamente ruidosos, cumpliendo con todos los requisitos relevantes de la marca CE.

• Certificación para áreas peligrosas: El sufijo -05 indica aprobaciones de múltiples agencias (ATEX, IECEx, CSA), lo que permite la instalación en atmósferas explosivas de Zona 0, 1 y 2 cuando se utiliza con barreras adecuadas.

Aplicaciones industriales

El Proximitor 3300 NSv 330980-71-05 es un componente versátil adecuado para diversas tareas de monitoreo de la salud de la maquinaria:

• Vibración radial: Monitoreo del movimiento dinámico del eje en cojinetes de película de fluido para la detección de desequilibrios o desalineaciones.

• Posición de empuje: Seguimiento del movimiento axial del eje para prevenir fallas catastróficas de los cojinetes.

• Referencia de fase: Generación de señales Keyphasor para análisis avanzados de dinámica de rotor y mediciones de velocidad.

• Maquinaria compacta: Utilizado específicamente en turbinas de gas aeroderivadas y bombas de alta velocidad donde las limitaciones espaciales internas son una preocupación principal.
