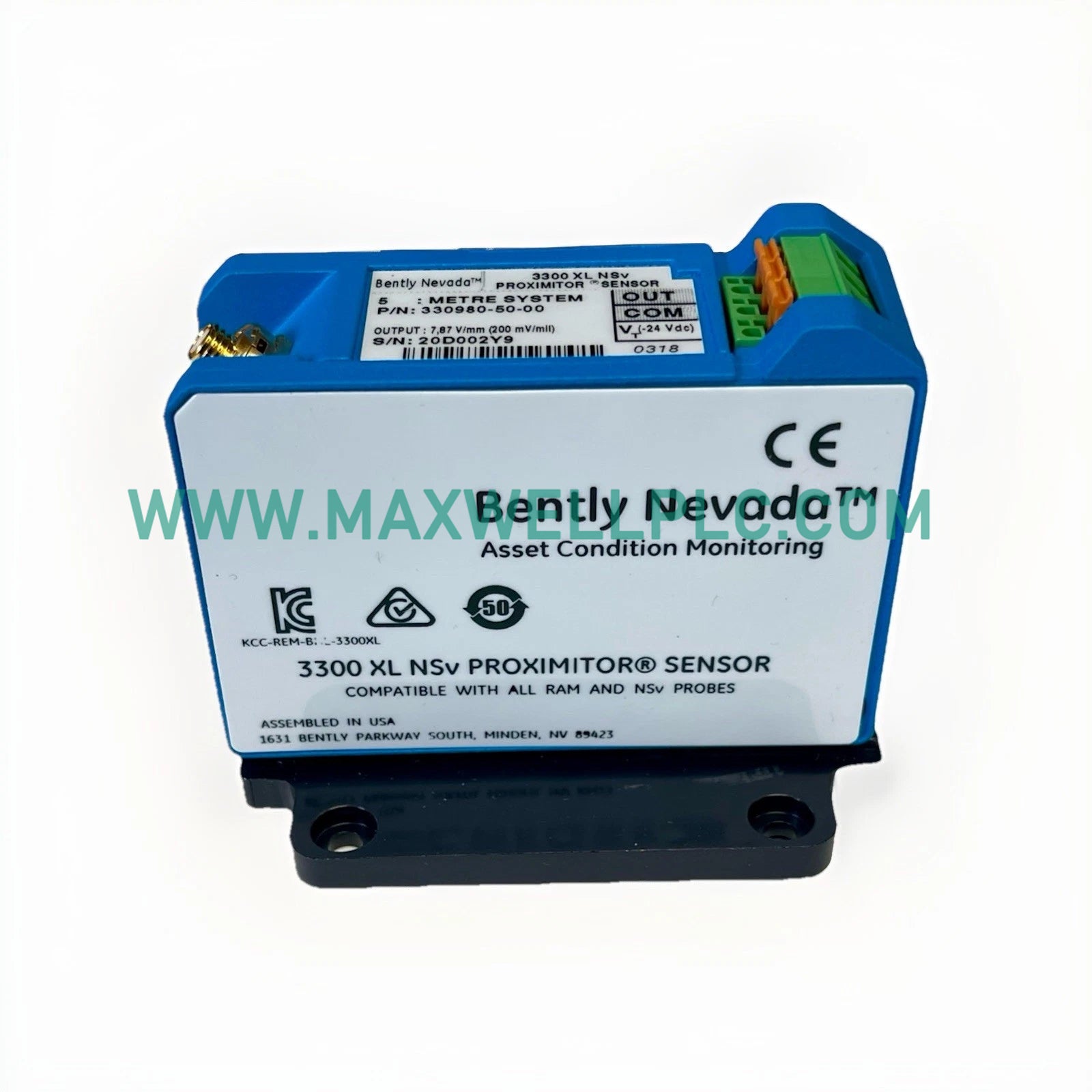

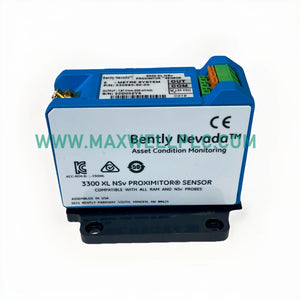

El Bently Nevada 330980-70-05, también catalogado como el sensor proximitor 3300 XL NSv, funciona como un componente de hardware dedicado para procesar señales de sonda de proximidad sin contacto dentro de las plataformas del sistema 3300. El dispositivo proporciona acondicionamiento para circuitos transductores de vista lateral estrecha, convirtiendo las señales de radiofrecuencia moduladas en salidas de voltaje analógicas lineales proporcionales a la holgura física del eje o la posición mecánica estática.

Parámetros estructurales y eléctricos

Escalado de sonda de corrientes parásitas y supresión de diafonía

La matriz electrónica 330980-70-05 implementa un perfil de escalado de sonda de corrientes parásitas especializado diseñado para objetivos de contrataladro estrechos donde hay espacios confinados. El hardware se basa en una estricta coincidencia de calibración con una longitud de bucle del sistema eléctrico total de 7,0 metros para generar valores de desplazamiento lineal precisos. El blindaje del circuito interno y las frecuencias de demodulación optimizadas garantizan una supresión de diafonía de alta eficiencia, lo que permite al dispositivo aislar las variables de dinámica del rotor a pequeña escala de las señales eléctricas parásitas generadas por las líneas de instrumentación de alta densidad cercanas.

Preguntas frecuentes sobre la interfaz de hardware

P: ¿Qué errores de seguimiento de hardware específicos ocurren si la configuración del bucle de la sonda se desvía de la longitud del sistema de 7,0 metros?

R: Desviarse de la longitud eléctrica calibrada de 7,0 metros altera la capacitancia y la inductancia nominales del bucle de entrada. Este desajuste descalibra la escala de la sonda de corrientes parásitas, induciendo respuestas de voltaje no lineales que comprometen las mediciones del bucle y los umbrales de falsa alarma.

P: ¿Se puede cambiar en caliente el módulo 330980-70-05 mientras el bastidor de protección de la maquinaria está energizado?

R: No. Quitar o insertar el sensor de montaje en panel mientras el riel de suministro de -24 VCC está activo puede inducir picos de voltaje transitorios a través de la etapa de salida de 50 ohmios. Esta acción amenaza con dañar los circuitos de procesamiento internos o activar señales falsas de disparo de la maquinaria.

P: ¿Cómo maneja la carcasa de aluminio A380 los entornos de alta RFI sin blindajes de seguimiento especializados?

R: La sólida carcasa de aluminio A380 actúa como una jaula de Faraday continua que conecta a tierra los campos de radiofrecuencia externos. Este aislamiento estructural limita la inducción magnética para que no distorsione el bloque del oscilador interno, manteniendo limpia la señal de salida bajo ondas de radio de corto alcance.

Directrices de instalación mecánica en campo

• Conexión a tierra del panel del chasis: Fije la base de montaje en panel directamente a una superficie limpia y sin pintar dentro de una caja de conexiones de acero conectada a tierra, verificando que los sujetadores de montaje físicos establezcan una trayectoria de baja impedancia a tierra.

• Protección de terminales coaxiales: Asegúrese de que todos los pines coaxiales en miniatura ClickLoc estén secos y libres de contaminantes de partículas antes de acoplarlos. No use alicates mecánicos; enrosque el componente de la funda puramente a mano para evitar fracturar el aislamiento dieléctrico interno.

• Rutina de validación de voltaje de espacio: Ajuste la profundidad física de la sonda manualmente mientras rastrea las métricas de voltaje. Bloquee el conjunto de la sonda cuando la validación del voltaje de espacio de campo registre el punto central objetivo especificado dentro de la envolvente operativa lineal.

• Restricciones de enrutamiento de conductos: Enrute las líneas del cable de extensión a través de conductos metálicos dedicados y conectados a tierra, evitando trayectorias paralelas adyacentes a líneas de motor de CA de alto voltaje para preservar la integridad de la señal del bucle de bajo voltaje.

Inventario del kit de envío

• Componentes de línea estándar: Una unidad de sensor proximitor de montaje en panel Bently Nevada 330980-70-05 3300 XL NSv y un juego de enchufes de interfaz de terminal.

• Requisitos de accesorios separados: Las sondas de proximidad, los cables de extensión, las arandelas de aislamiento y los módulos de distribución de energía deben adquirirse bajo códigos de hardware independientes.

Especificaciones de flete y datos de manipulación

• Plazo de entrega logístico: Tiempo de entrega: 2-7 días cuando el pago finaliza, enrutado a través de transporte aéreo internacional acelerado utilizando DHL, FEDEX o UPS.

• Embalaje industrial antiestático: Se envía dentro de un embalaje industrial antiestático personalizado y protegido por estructuras de espuma de múltiples capas para evitar la deformación física o la desviación de la calibración de los módulos de RF internos durante el tránsito internacional.
