Descripción general del producto

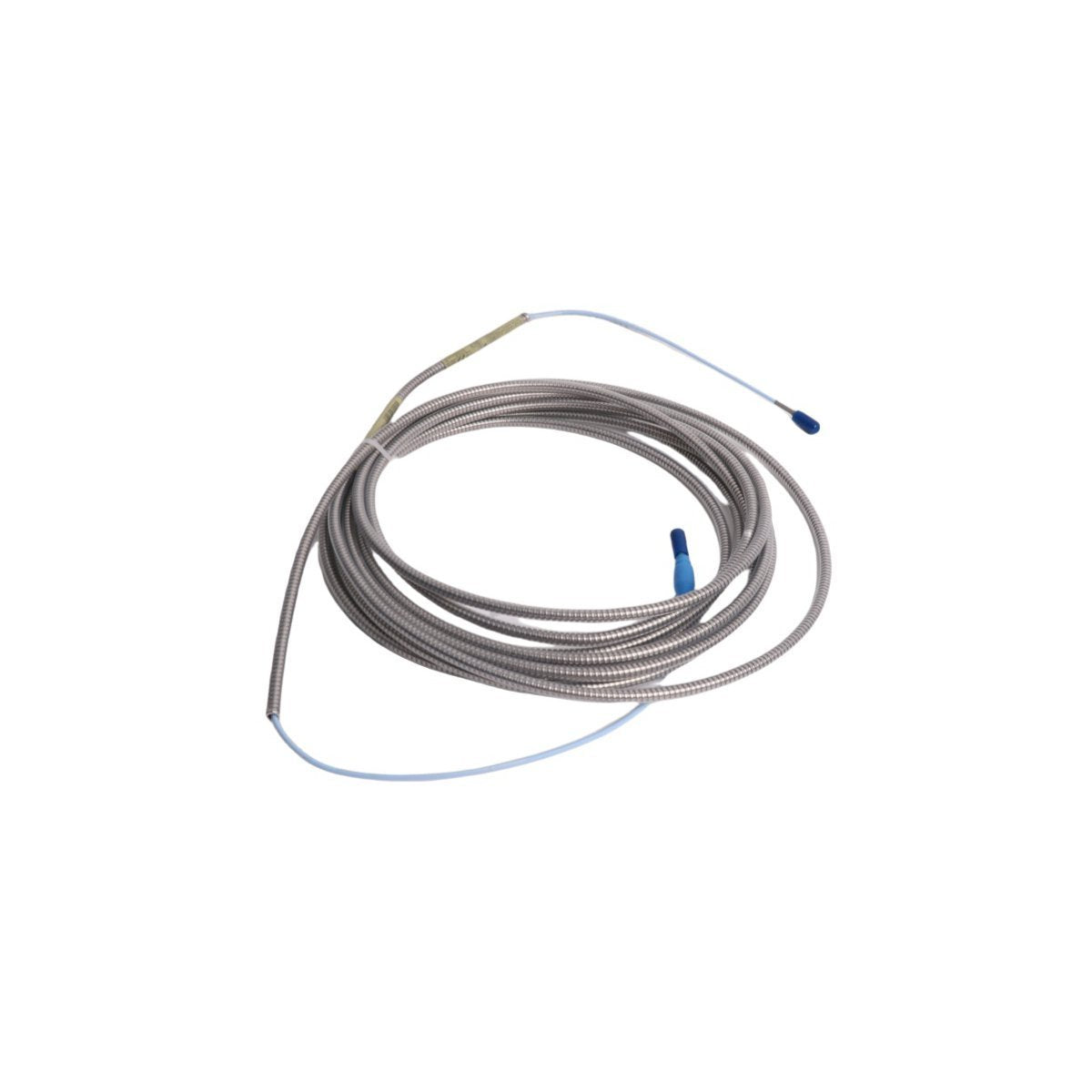

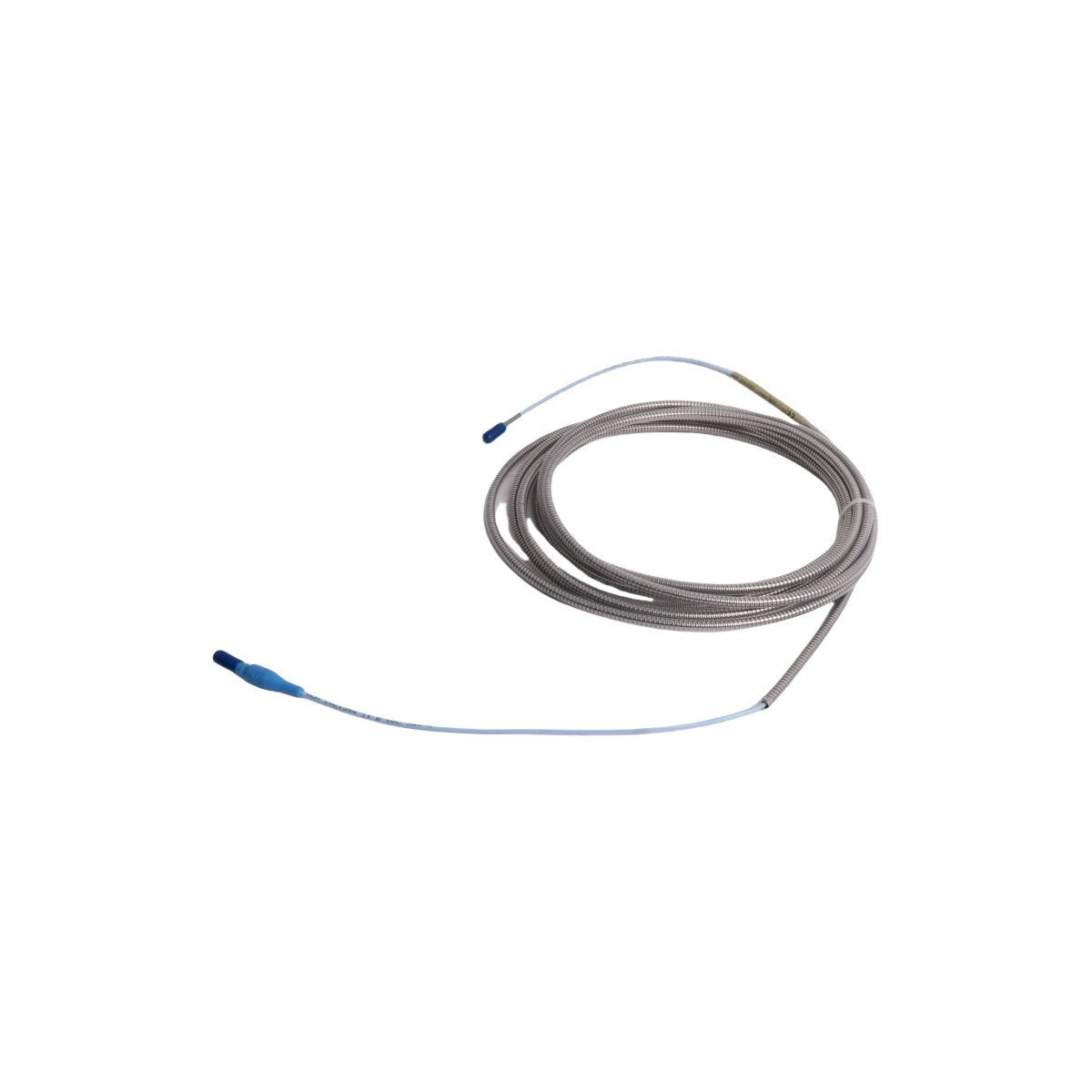

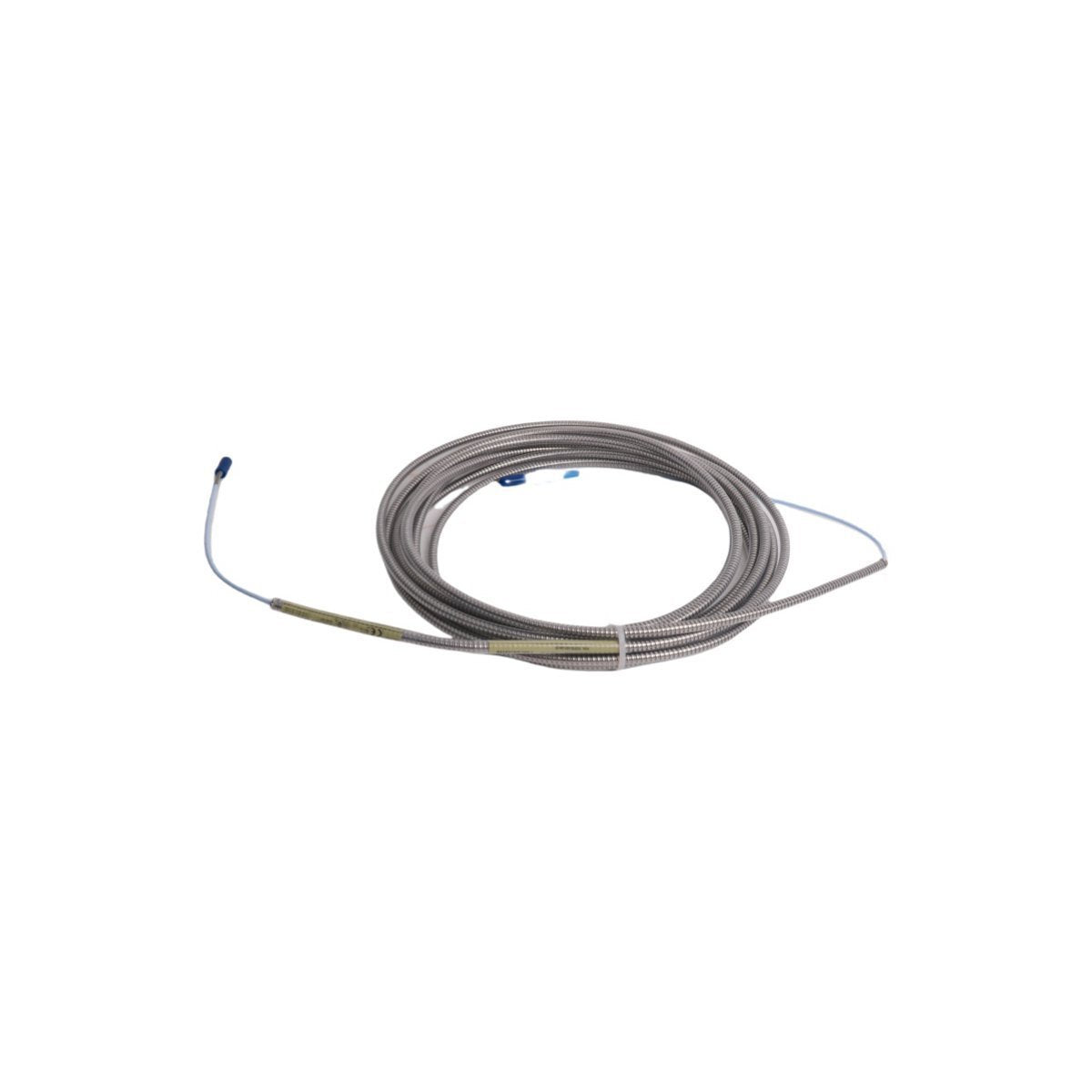

El Bently Nevada 330930-065-04-00 es un conjunto de cable de extensión de misión crítica diseñado específicamente para el sistema de transductor 3300 NSv (vibración sin contacto de diámetro pequeño). En el ámbito de la supervisión del estado de la turbomaquinaria, la integridad de la señal es primordial. Este cable de extensión proporciona el puente físico esencial entre la sonda de proximidad y el sensor Proximitor, asegurando que las señales de corrientes de Foucault de alta frecuencia se transmitan con una atenuación, un cambio de impedancia o una interferencia electromagnética (EMI) mínimos. Diseñado para cumplir con las rigurosas demandas de los entornos industriales, este conjunto es un componente verificado de la cadena de supervisión de Bently Nevada, esencial para mantener la precisión de la dinámica del rotor y los datos de vibración necesarios para las estrategias de mantenimiento predictivo.

Especificaciones técnicas

Explicación de la configuración del modelo

El número de pieza 330930-065-04-00 significa los siguientes parámetros de configuración física y eléctrica:

• 065: Estilo de ensamblaje específico e interfaz de integración de sonda

• 04: Longitud del cable (4,0 metros)

• 00: Configuración del conector y estándar para áreas no peligrosas

Aplicaciones típicas

Los cables de extensión son fundamentales para la arquitectura de las configuraciones de monitorización industrial a gran escala, donde el sensor Proximitor debe ubicarse a una distancia segura y accesible de la carcasa de la maquinaria:

• Monitorización de turbinas de vapor y gas: Conexión de sondas ubicadas en carcasas profundas a Proximitors montados externamente.

• Compresores centrífugos: Gestión de largos tendidos de cables entre los rodamientos del rotor y los paneles de control.

• Cajas de engranajes de alta velocidad: Garantía de una transmisión de señal limpia en entornos propensos a un ruido eléctrico intenso.

• Bancos de pruebas de laboratorio: Facilitación de conexiones modulares entre rotores de prueba y racks de adquisición de datos.

• Bombas auxiliares de plantas: Mantenimiento de la claridad de la señal de vibración en ubicaciones de montaje de bombas confinadas o inaccesibles.

Compatibilidad del sistema

El 330930-065-04-00 es estrictamente parte de la familia de transductores 3300 NSv. Es vital reconocer que el sistema 3300 NSv es un bucle sintonizado, que comprende la sonda, el cable de extensión y el Proximitor. Debido a que la impedancia total del sistema está calibrada a estas longitudes específicas, la sustitución de un cable de extensión de la serie 3300 XL (8 mm) o de cualquier sistema heredado introducirá errores de medición, imprecisiones de escala y cambios de fase. Este conjunto de cables es compatible con los Proximitors 3300 NSv y debe integrarse en los sistemas de protección Bently Nevada de la serie 3500 solo cuando se verifique la configuración correcta del canal del monitor para el sistema NSv.

Protocolos de instalación

Para mantener la precisión y fiabilidad de la medición de su sistema de monitorización de vibraciones, observe estos protocolos durante la instalación:

• Integridad del conector: Asegúrese de que tanto los conectores coaxiales en miniatura macho como hembra estén limpios, secos y libres de residuos. Utilice un paño sin pelusa para limpiar los contactos si es necesario.

• Par y asiento: Apriete los conectores a mano hasta que estén asentados; no los apriete en exceso, ya que esto puede aplastar el dieléctrico y comprometer la impedancia.

• Enrutamiento de conductos: Siempre enrute el cable de extensión dentro de un conducto metálico con conexión a tierra. Esto proporciona la protección física necesaria y actúa como un escudo EMI.

• Radio de curvatura mínimo: Mantenga un radio de curvatura generoso durante el enrutamiento; doblar el cable crea una desalineación de impedancia permanente que causará ruido de señal.

• Holgura del cable: Deje un bucle de servicio en ambos extremos del cable para permitir pequeños ajustes mecánicos o mantenimiento futuro sin forzar los conectores.

Ventajas del producto

• Fidelidad de la señal: Diseñado específicamente para mantener la impedancia del sistema calibrada, asegurando que las formas de onda de vibración en bruto lleguen al monitor sin distorsión.

• Resistencia ambiental: Construido con aislamiento de alto rendimiento que resiste la degradación por aceites, productos químicos y temperaturas extremas.

• Integración perfecta: Diseñado para facilitar la instalación dentro de las cadenas de transductores estándar 3300 NSv de Bently Nevada.

• Fiabilidad del mantenimiento predictivo: Al preservar la calidad de la señal, este cable garantiza que los operadores reciban datos precisos y procesables, lo que reduce el riesgo de falsas alarmas.

Información para pedidos

• 330930-065-04-00: Conjunto de cable de extensión

• Incluye cubiertas antipolvo protectoras para conectores

• Hoja de instrucciones técnicas

• Nota: Confirme la longitud total requerida para la distancia específica de la carcasa de su monitor antes de realizar el pedido, ya que las longitudes de los cables forman parte de la calibración del sistema.

Preguntas frecuentes

• P: ¿Puedo empalmar este cable si es demasiado largo?

• R: No, el sistema está calibrado a una impedancia específica basada en la longitud total del cable. Empalmarlo o acortarlo arruinará la precisión de la medición.




• P: ¿Es compatible este cable con las sondas 3300 XL de 8 mm?

• R: No, los cables 3300 NSv están diseñados exclusivamente para el sistema NSv. Usarlos con sondas de 8 mm causará una desviación significativa de la calibración.




• P: ¿Cuál es la longitud máxima permitida para el bucle del cable NSv?

• R: La longitud total del bucle (sonda + cable de extensión) debe coincidir con las especificaciones del Proximitor 3300 NSv con el que se empareja.




• P: ¿Cómo identifico un cable de extensión defectuoso?

• R: Busque "caídas" de señal, altos niveles de ruido en la forma de onda en bruto o un voltaje de espacio de CC que fluctúa cuando se mueve físicamente el cable.




• P: ¿Los conectores son impermeables?

• R: Los conectores no son sumergibles. Deben alojarse en una caja de conexiones o un recinto con clasificación NEMA para evitar la entrada de fluidos.




• P: ¿Es necesario que el blindaje del cable esté conectado a tierra en ambos extremos?

• R: Generalmente, el blindaje se conecta a tierra a través del Proximitor a la toma de tierra del sistema; consulte su diagrama de conexión a tierra específico del sitio para evitar bucles de tierra.




• P: ¿Se puede utilizar este cable en zonas de alta temperatura?

• R: Sí, está clasificado para hasta 177 °C; sin embargo, evite pasarlo directamente sobre tuberías de vapor caliente o fuentes de calor sin blindaje.




• P: ¿Por qué la cubierta del cable tiene un color o material específico?

• R: Está hecho de fluoropolímero de alto rendimiento para garantizar la resistencia química y la flexibilidad en condiciones industriales adversas.




• P: ¿Debo usar grasa dieléctrica en los conectores?

• R: Evite usar grasa a menos que lo especifique el manual de instalación de Bently Nevada, ya que puede atrapar contaminantes y alterar el contacto de la señal.




• P: ¿Puedo usar esto para sistemas de monitorización que no sean de Bently Nevada?

• R: Este cable es propietario de los sistemas Bently Nevada. No proporcionará el acondicionamiento de señal correcto para monitores de vibración genéricos o de terceros.
