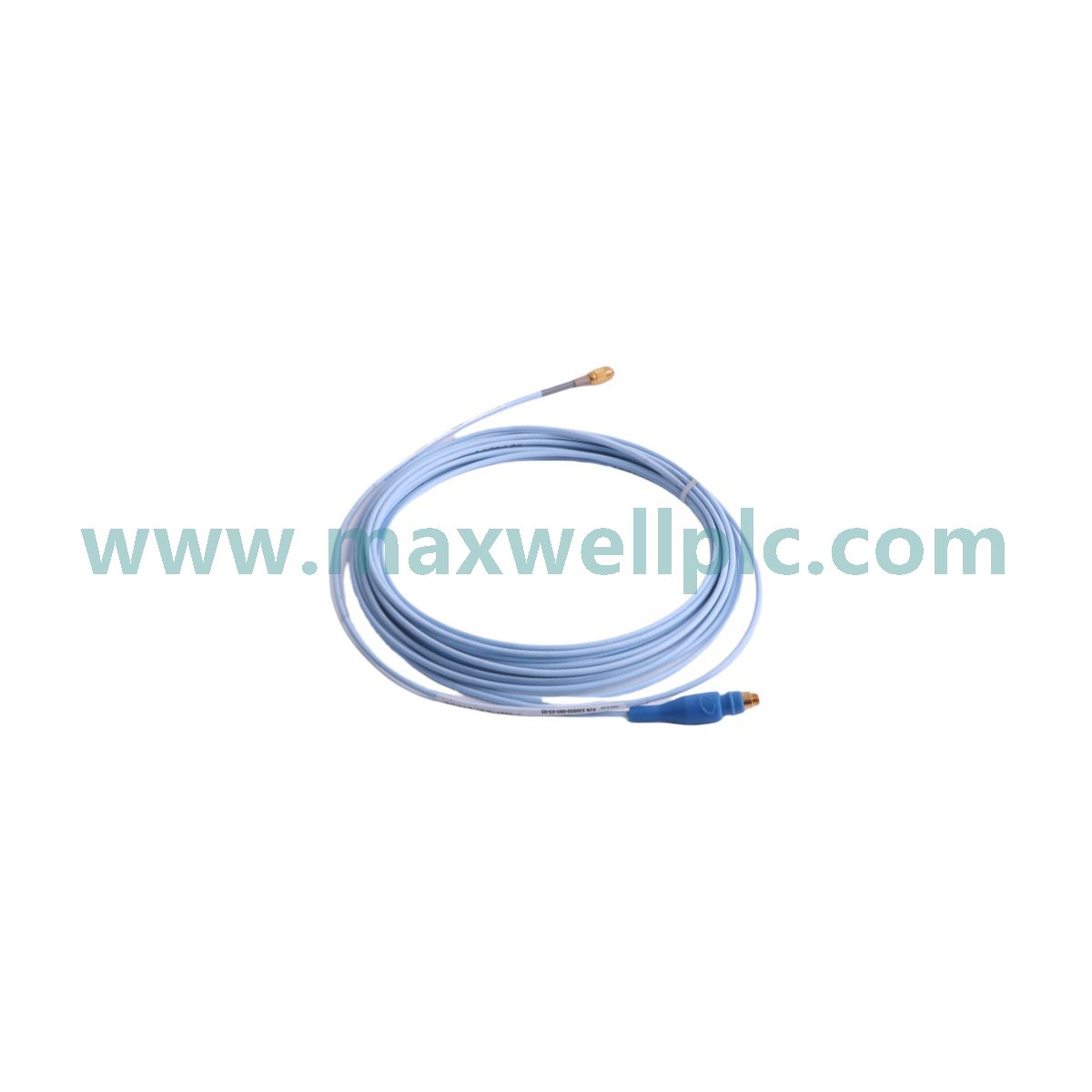

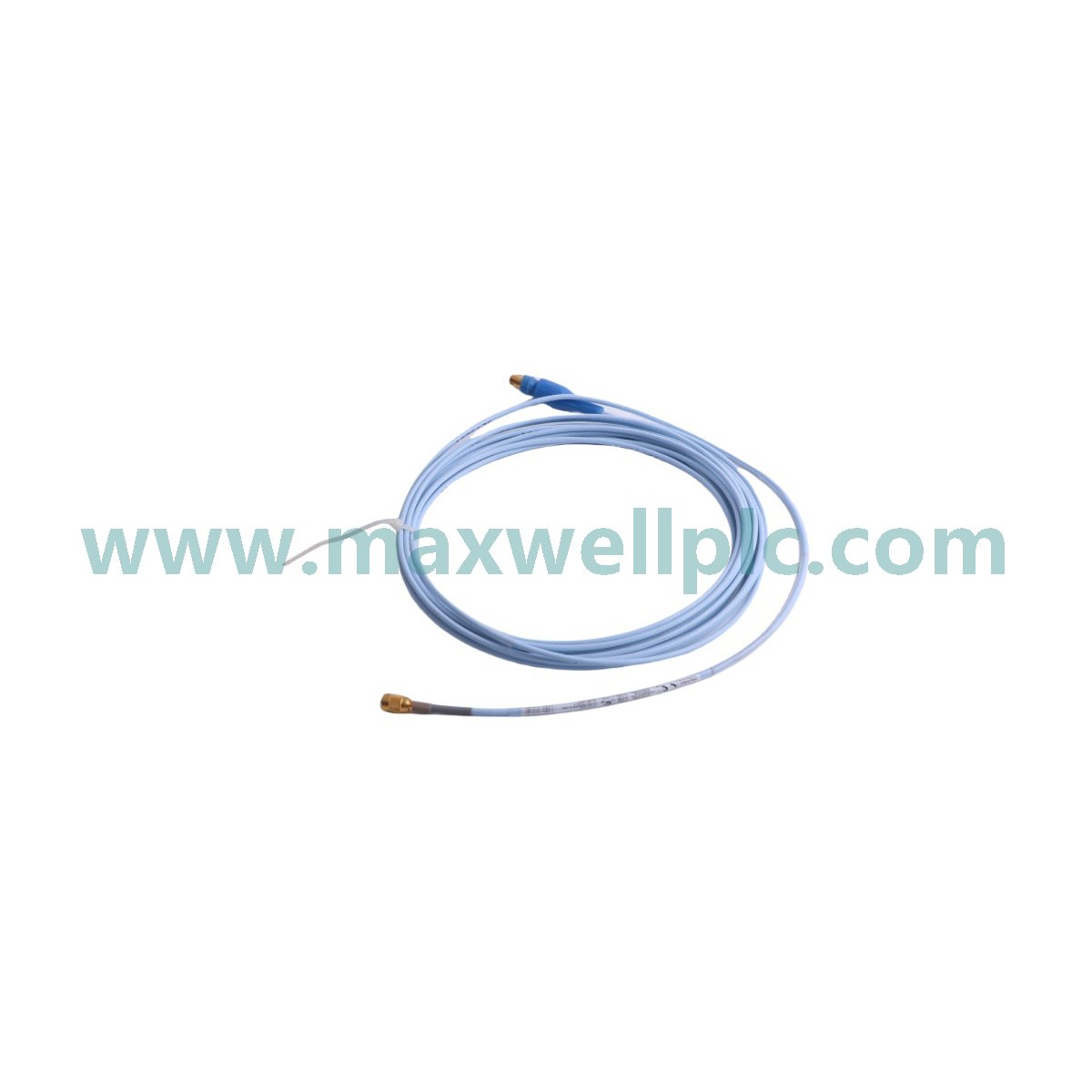

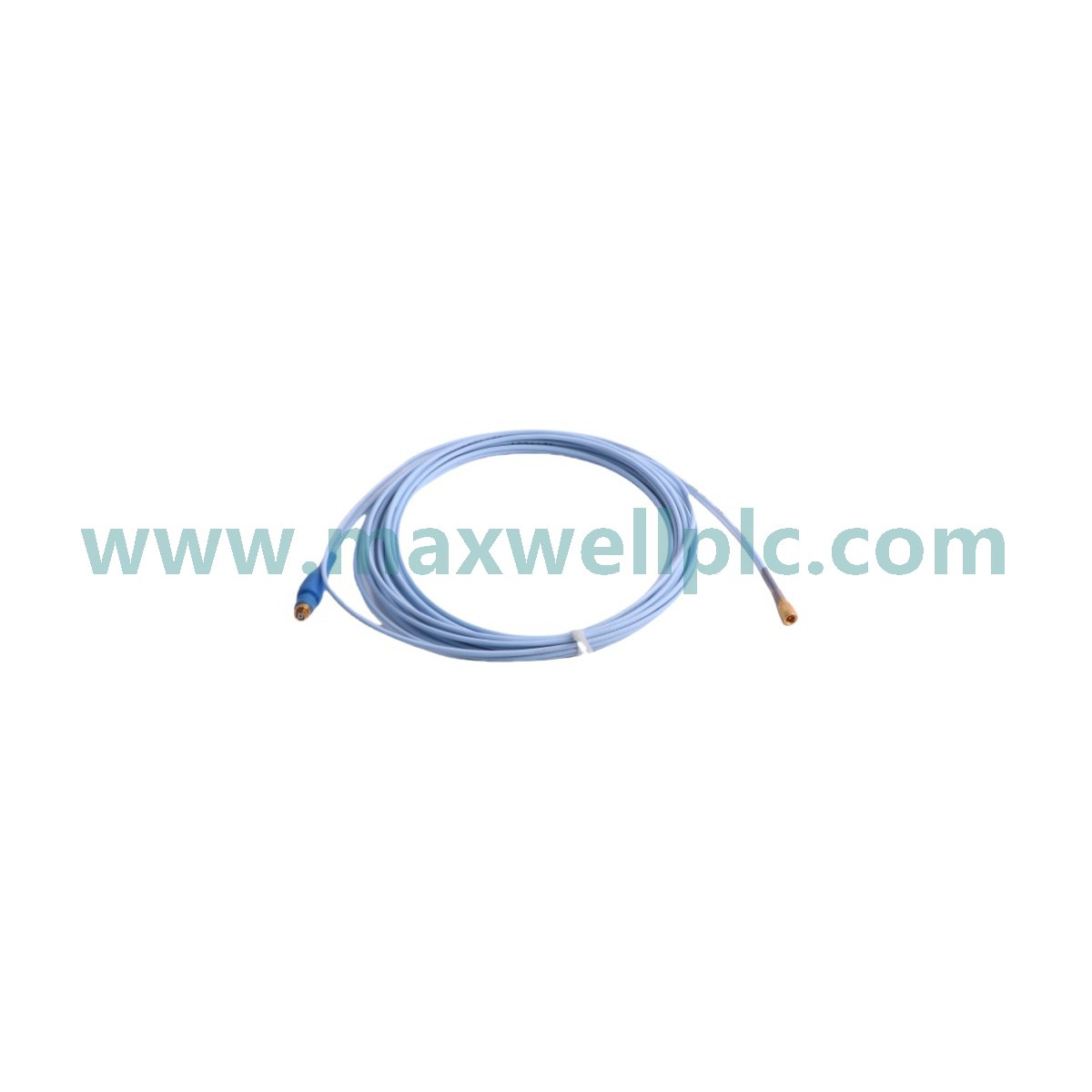

El Bently Nevada 330930-065-03-05, también catalogado como el 330930-065-03-05 Cable de Extensión, funciona como un componente de hardware dedicado para la transmisión de señales entre sensores proximitores y la instrumentación de monitoreo dentro de las plataformas TSI (Información de Turbomaquinaria).

Matriz de Configuración del Modelo

El número de parte 330930-065-03-05 especifica un conjunto de extensión de cable coaxial diseñado para un acoplamiento con impedancia adaptada. La secuencia numérica identifica la longitud estándar del cable, el material de la cubierta y las configuraciones de la interfaz del conector que cumplen con las especificaciones del sistema de transductores de la serie 3300.

Especificaciones del Hardware

Características de Interconexión del Sistema TSI

La integración adecuada de este cable de extensión requiere el cumplimiento de los requisitos de longitud total del sistema (TSL) (por ejemplo, sistemas de 5m o 9m). El cable mantiene la impedancia característica de 50 ohmios necesaria para la excitación de la sonda de corriente de Foucault. La integridad de la señal depende de la preservación de la conexión del blindaje a tierra; una conexión a tierra inadecuada puede introducir ruido en la trayectoria de la señal de dinámica del rotor. En instalaciones de múltiples sondas, el enrutamiento de los cables debe minimizar las pasadas paralelas con líneas de CA de alta potencia para evitar el ruido de modo común inducido.

Información para Pedidos

• Conjunto individual de extensión de cable 330930-065-03-05.

• Incluye tapas protectoras antipolvo para los conectores.

• Documentación de cumplimiento (CE, UL).

• No incluye hardware adicional ni bloques de terminales.

Pautas de Instalación

• Conexión a tierra: Mantener la continuidad eléctrica del blindaje coaxial con el terminal de tierra designado del proximitor.

• Enrutamiento: Utilizar conducto flexible para protección mecánica; evitar curvas de radio agudo que superen el radio de curvatura mínimo del núcleo coaxial.

• Conexión: Asegurarse de que los conectores roscados M12 X 1 estén apretados según las especificaciones del fabricante para mantener la integridad IP.

• Sujeción de cables: Asegurar los cables a intervalos para mitigar la fatiga mecánica causada por la vibración de la máquina.

Preguntas Frecuentes

• P: ¿Se puede usar este cable con sensores de proximidad que no sean Bently Nevada?

  R: La adaptación de impedancias es crítica para los sistemas TSI. El uso con sensores no estándar puede alterar las características de ganancia y linealidad de la señal.

• P: ¿Cómo afecta la longitud del cable a la calibración?

  R: El sistema de la serie 3300 se calibra de fábrica para longitudes totales específicas. La adición de esta extensión requiere recalibración del proximitor para mantener la precisión.

• P: ¿La cubierta del cable es resistente a productos químicos?

  R: La cubierta está clasificada para entornos industriales estándar; la exposición a disolventes químicos agresivos requiere un conducto protector adicional.

• P: ¿Cuál es la tensión nominal máxima?

  R: Diseñado para la transmisión de señales de baja tensión (normalmente < 30 V CC); no está destinado a la distribución de energía.

• P: ¿Se pueden terminar los conectores en campo?

  R: La terminación de los conectores requiere herramientas de engarce especializadas y procesos aprobados por fábrica para garantizar la integridad del blindaje y la continuidad de la impedancia.

• P: ¿Este cable presenta pérdida de señal a distancia?

  R: Existe una atenuación inherente de la señal en los cables coaxiales a altas frecuencias; esto se tiene en cuenta en el diseño del sistema calibrado de 5m y 9m.

• P: ¿Cómo verifico la continuidad del cable?

  R: Utilice un multímetro digital para verificar la continuidad del conductor central y la resistencia del blindaje a tierra; asegúrese de que no existan cortocircuitos entre el conductor y el blindaje.

• P: ¿Existen requisitos específicos de par de instalación?

  R: Los conectores deben apretarse a mano o con el par específico del fabricante para evitar que se aflojen debido a la vibración de la máquina de alta frecuencia.
