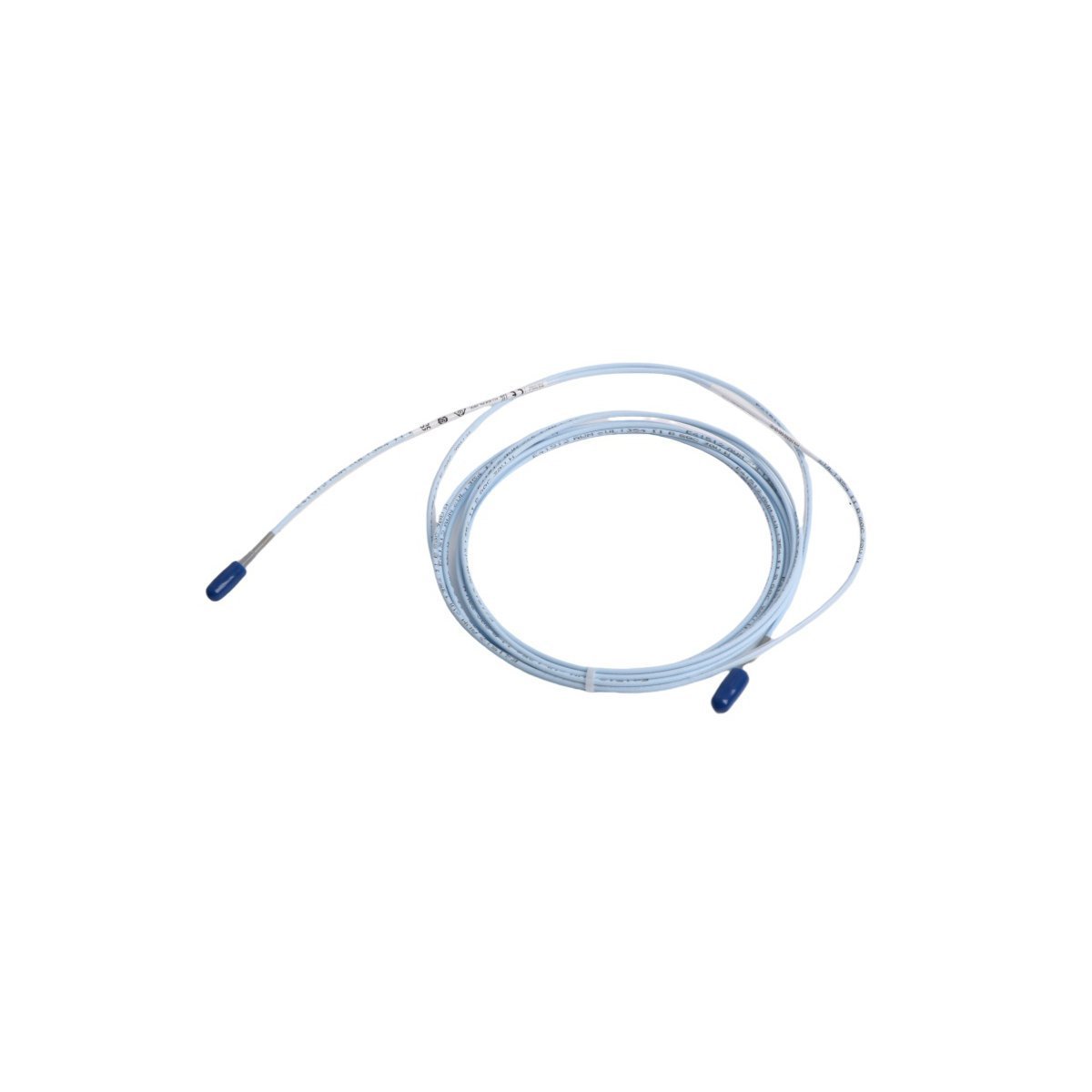

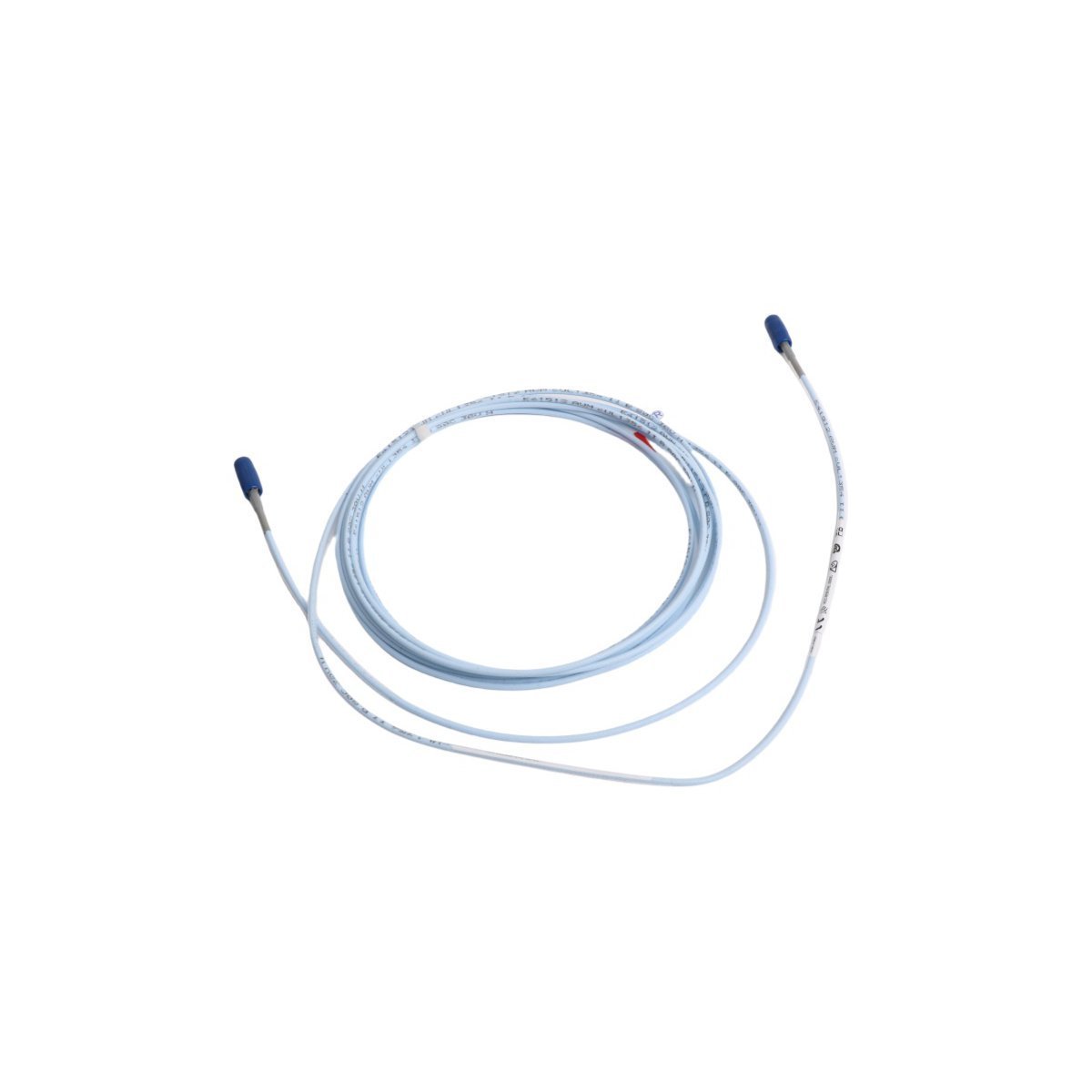

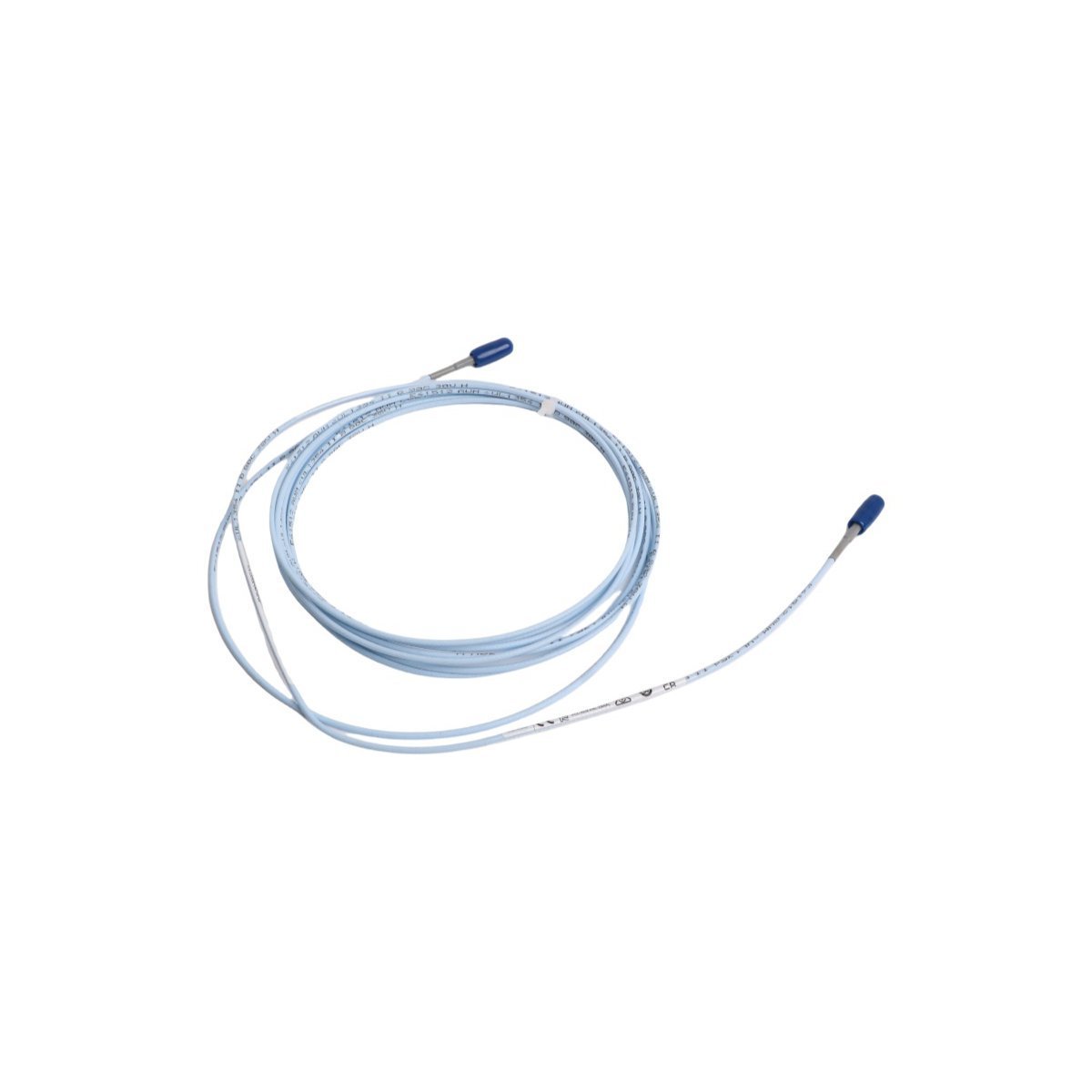

Configurado para la transmisión de señales en sistemas de monitoreo mecánico, el Bently Nevada 330930-045-02-00 (Cable de extensión 330930-045-02-00) proporciona conectividad eléctrica directa para señales de transductores basados en RF.

Desglose del sufijo del modelo

• 330930: Modelo base (cable de extensión 3300 NSv)

• 045: Longitud del cable (4,5 metros)

• 02: Tipo de conector (conector coaxial miniatura ClickLoc)

• 00: Aprobación de agencia (configuración estándar)

Especificaciones de hardware

Monitoreo mecánico e integridad de la señal de TSI

El cable de extensión 3300 NSv está diseñado para mantener la integridad de la señal de alta frecuencia entre la sonda de proximidad y el oscilador. La escala adecuada de la sonda de corriente de Foucault se mantiene mediante características de impedancia controladas, lo que evita la atenuación de la señal o la distorsión de fase. La geometría del cable está diseñada para soportar una medición precisa de la dinámica del rotor. La supresión de la diafonía se mejora con la arquitectura coaxial blindada, que aísla el portador de la señal de RF de la interferencia electromagnética dentro de entornos de control industrial de alta densidad.

Información para pedidos

• 1 cable de extensión 330930-045-02-00

• 2 tapas protectoras de rosca de conector

• 1 documentación técnica de instalación

Pautas de instalación

• Ruta de cableado: Instale el cable a través de un conducto metálico con conexión a tierra para mitigar el ruido electromagnético externo y proporcionar protección mecánica.

• Radio de curvatura: Mantenga un radio de curvatura mínimo especificado por el diámetro del cable para evitar daños estructurales internos o desajustes de impedancia.

• Seguridad de la conexión: Asegúrese de que todos los conectores coaxiales ClickLoc estén apretados a mano y limpios; evite el roscado cruzado durante el acoplamiento.

• Conexión a tierra: Mantenga el aislamiento de las líneas eléctricas de alta tensión; asegúrese de que el blindaje del cable esté conectado correctamente a la referencia de tierra del sistema.

• Sellado ambiental: Use tapas protectoras si el conector está expuesto a la humedad o a partículas durante las fases de instalación.

Preguntas frecuentes

• P: ¿Es compatible este cable con los sistemas de transductores 3300 XL?

  R: No, este cable está diseñado específicamente para sistemas 3300 NSv y posee características de impedancia distintas incompatibles con los módulos de oscilador 3300 XL.

• P: ¿Puedo cortar o extender este cable a una longitud diferente?

  R: No, la modificación en el campo altera la resonancia eléctrica y la impedancia, lo que degrada la precisión de la señal del transductor y el factor de escala.

• P: ¿Cuál es la longitud máxima de señal permitida?

  R: La longitud del sistema está calibrada de fábrica; consulte la documentación del sistema 3300 NSv para conocer la longitud máxima combinada permitida de la sonda y el cable de extensión.

• P: ¿Cómo identifico un cable coaxial dañado?

  R: El daño se puede identificar por una tensión de separación errática, una desviación de la señal o altos niveles de ruido; compruebe si hay abrasiones físicas, dobleces u oxidación en los conectores.

• P: ¿Son impermeables los conectores?

  R: Los conectores están diseñados para uso industrial, pero no son sumergibles; use tapas protectoras o sellos de conducto si es probable la entrada ambiental.

• P: ¿Cuál es el propósito del conector ClickLoc?

  R: El diseño ClickLoc proporciona una conexión eléctrica segura y repetible y un mecanismo de bloqueo físico para aplicaciones de alta vibración.

• P: ¿Debo usar cinta adhesiva en los conectores coaxiales?

  R: No use cinta aislante en los conectores, ya que puede atrapar la humedad e interferir con la ruta de tierra eléctrica; use sistemas de conductos adecuados en su lugar.

• P: ¿Este cable requiere mantenimiento periódico?

  R: El mantenimiento se limita a inspecciones visuales de la integridad del cable y a garantizar que las conexiones permanezcan seguras y libres de oxidación.
