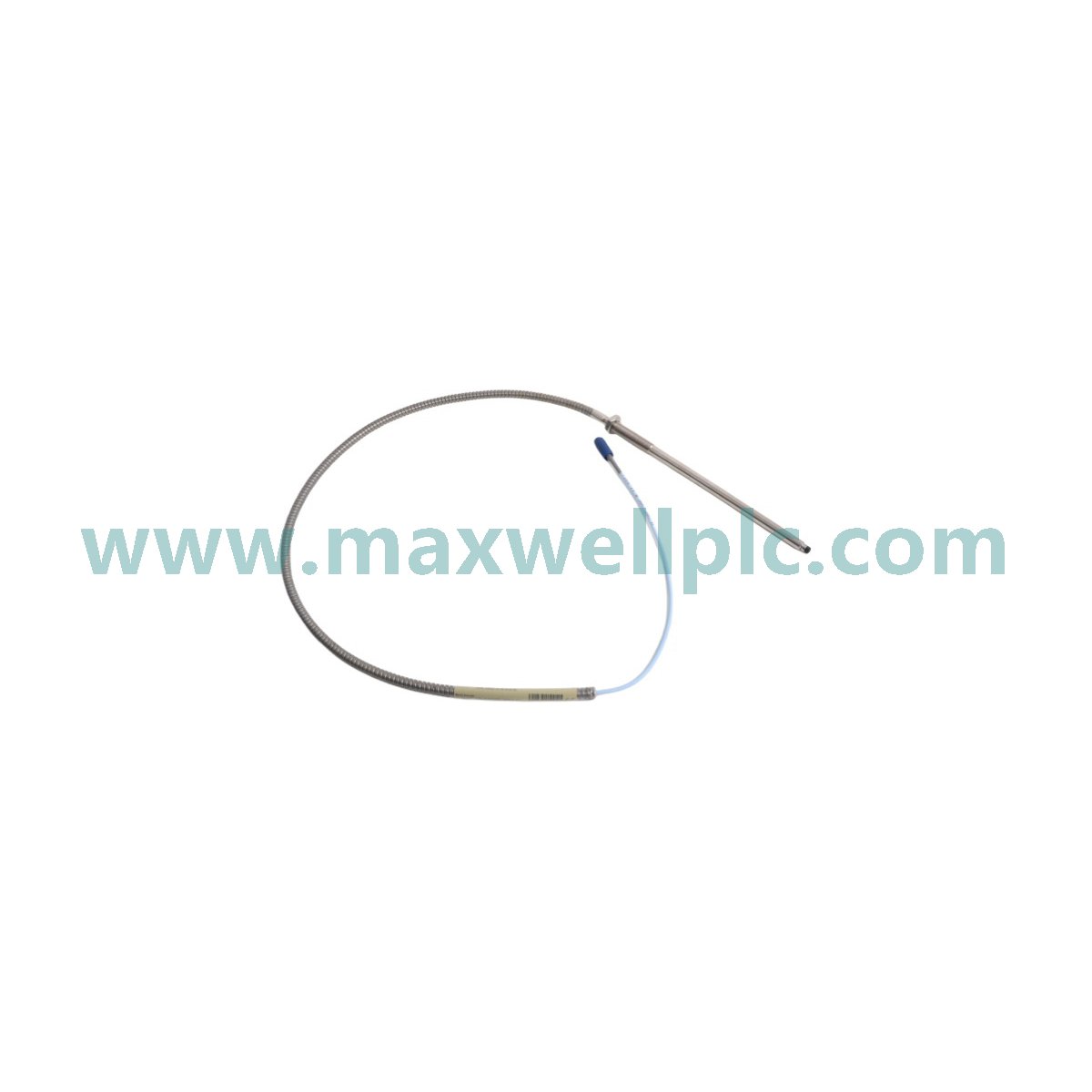

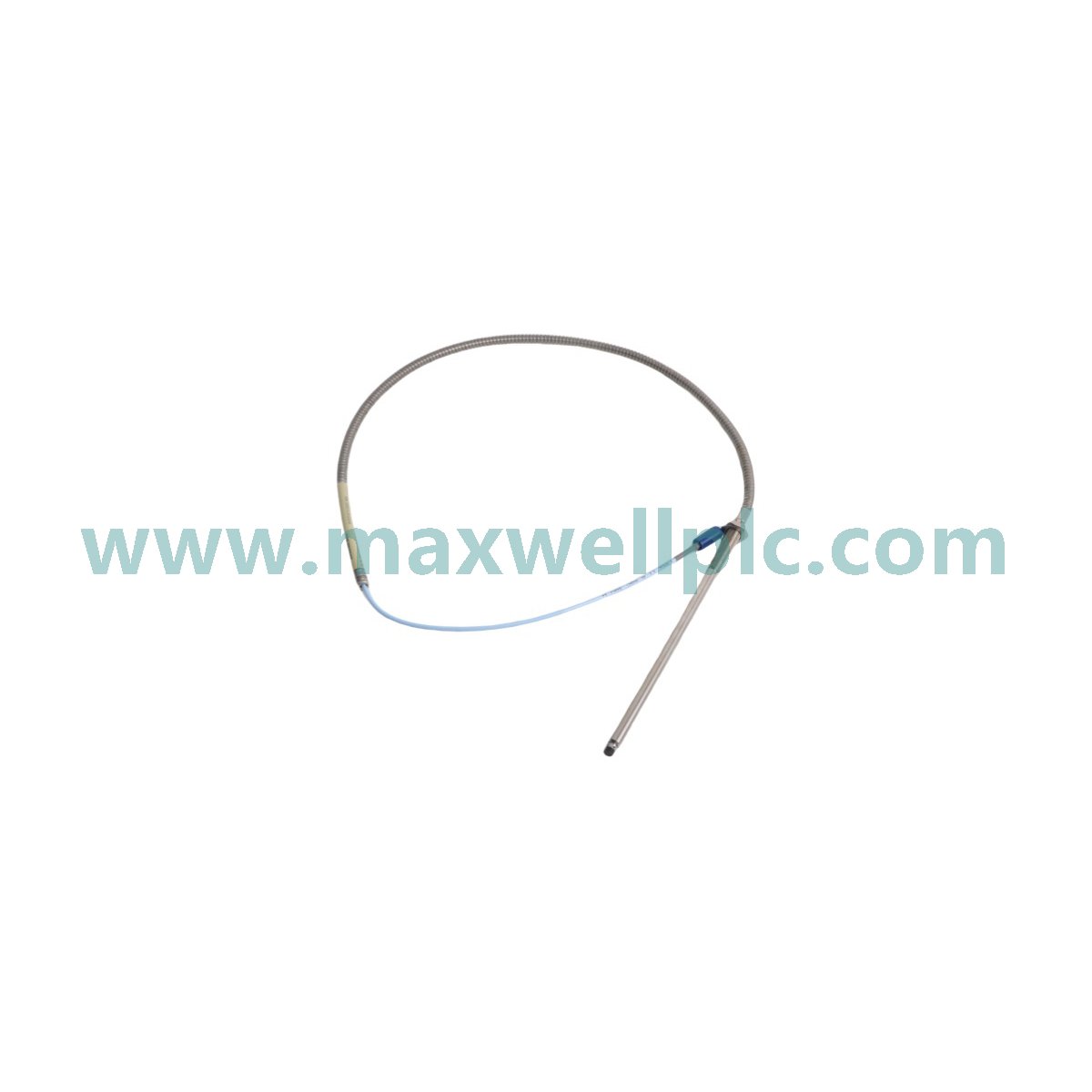

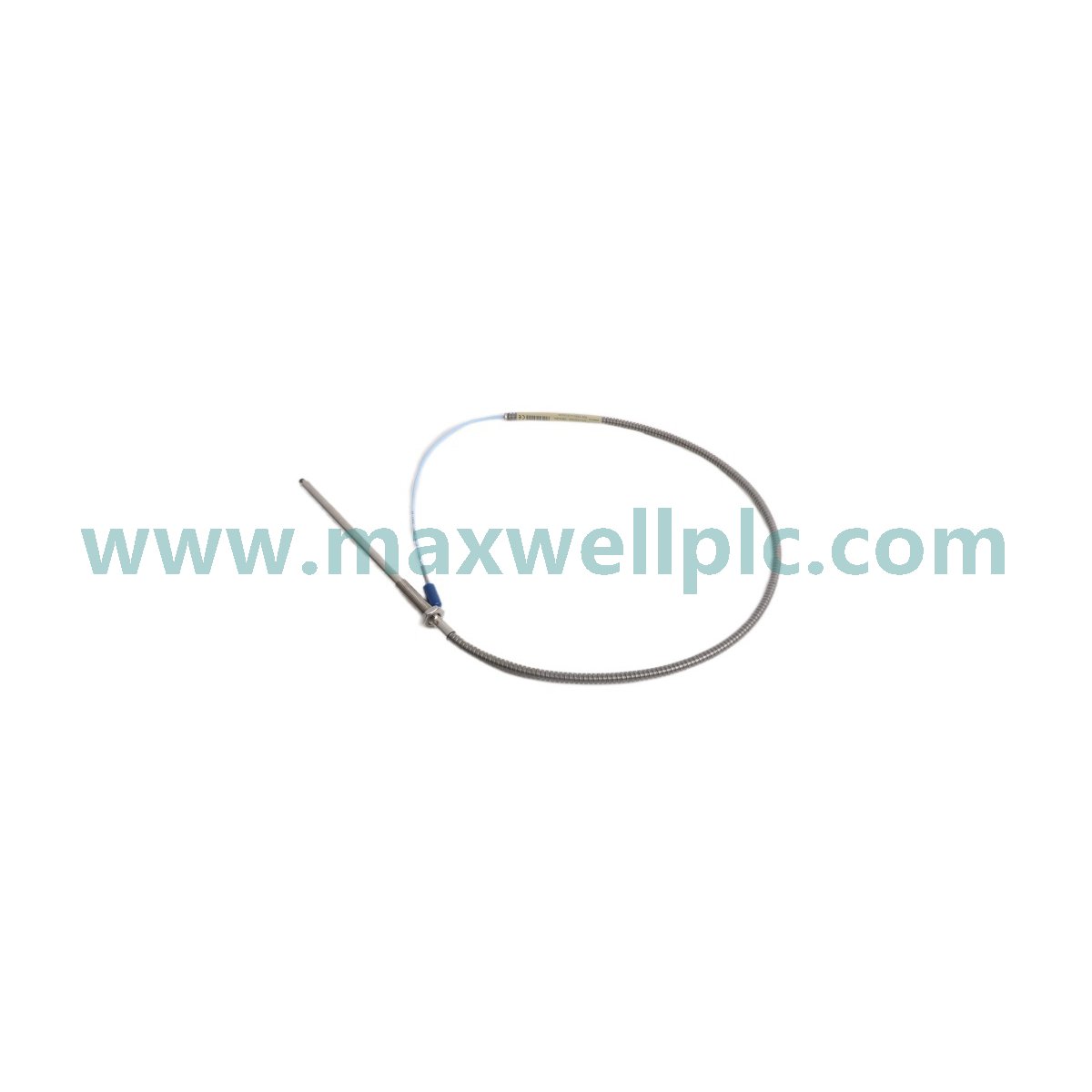

La Bently Nevada 330910-14-19-10-02-00, también catalogada como la sonda de proximidad 330910-14-19-10-02-00 NSv, funciona como un componente de hardware dedicado para la medición de desplazamiento por corrientes de Foucault dentro de las plataformas de monitoreo TSI.

Especificaciones de la matriz del modelo

El número de pieza 330910-14-19-10-02-00 codifica la configuración física de la sonda, incluido el tamaño de la rosca, la longitud total y el tipo de terminación del conector específicos del sistema 3300 XL NSv.

Especificaciones del hardware

Monitoreo mecánico y dinámica de corrientes de Foucault

La sonda NSv utiliza una frecuencia portadora de 8 MHz, distinta de las sondas estándar 3300 XL, para proporcionar capacidad de medición para aplicaciones de objetivos pequeños. La operación precisa requiere la validación del voltaje de espacio de la sonda para garantizar que la señal permanezca dentro del rango dinámico lineal del proximitor (centrado nominalmente en -10 VCC). En aplicaciones de dinámica de rotor, mantenga al menos 4 diámetros de distancia entre sondas adyacentes para suprimir la diafonía y evitar el sesgo de señal inducido.

Información para pedidos

• Sonda de proximidad individual 330910-14-19-10-02-00.

• Cable coaxial integral con conector VibeLock.

• Cubierta protectora de punta para el envío.

• Manual de instalación (formato PDF).

Pautas de instalación en campo

• Acoplamiento mecánico: Asegúrese de que el acoplamiento de la rosca no exceda los límites de profundidad de la carcasa para evitar el contacto con el objetivo del eje.

• Verificación del torque: Aplique el torque especificado por el fabricante a las contratuercas para evitar el movimiento inducido por la vibración y mantener la posición de referencia.

• Toma de tierra de la señal: Mantenga la continuidad del blindaje coaxial a la tierra común del sistema de monitoreo solo en el terminal del proximitor.

• Protección del cable: Utilice conductos metálicos para entornos exteriores o hostiles; minimice el radio de curvatura para evitar daños internos al coaxial.

Preguntas frecuentes

• P: ¿Esta sonda es compatible con la comunicación RS-485?

  R: No. La sonda es un transductor pasivo de corrientes de Foucault; RS-485 es una característica de interfaz de los monitores digitales asociados, no de la sonda en sí.

• P: ¿Cuál es el rango lineal máximo?

  R: El rango lineal es de aproximadamente 2,0 mm; la operación fuera de este rango da como resultado un voltaje de salida no lineal.

• P: ¿Esta sonda es intercambiable con las sondas 3300 XL de 8 mm?

  R: No. Las sondas NSv están diseñadas para una frecuencia portadora diferente (8 MHz) y requieren proximitors NSv específicos para su funcionamiento.

• P: ¿Cómo compruebo si hay un cable roto?

  R: Compruebe si hay un circuito abierto usando un multímetro en el conector coaxial. Una lectura cercana al voltaje de suministro en el monitor indica una desconexión.

• P: ¿Puedo usar esto en entornos de alta presión?

  R: Asegúrese de que la sonda esté montada con un sello/casquillo de presión adecuado si penetra en una carcasa presurizada para evitar fugas.

• P: ¿Cuál es la configuración de espacio recomendada?

  R: El espacio se establece típicamente en 1,27 mm (50 milésimas de pulgada) para centrar la señal dentro del rango lineal.

• P: ¿Cómo afecta la temperatura a la salida?

  R: La sonda está compensada térmicamente, pero los cambios extremos de temperatura pueden causar pequeños desfases en la lectura del voltaje de espacio.

• P: ¿Se puede pintar la sonda?

  R: No. La pintura, el epoxi o cualquier recubrimiento conductor/dieléctrico en la punta altera la inductancia de la sonda e invalida la calibración.
