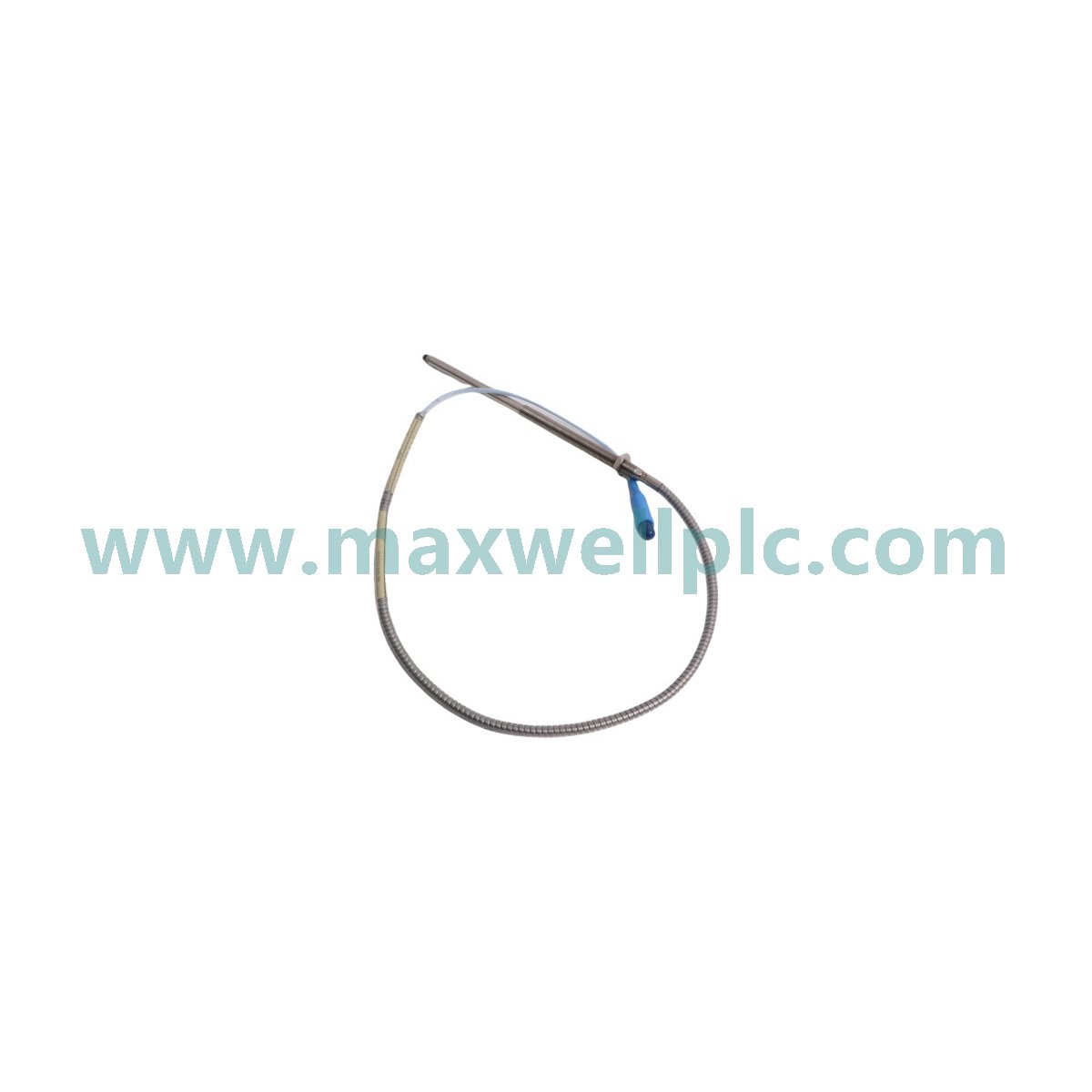

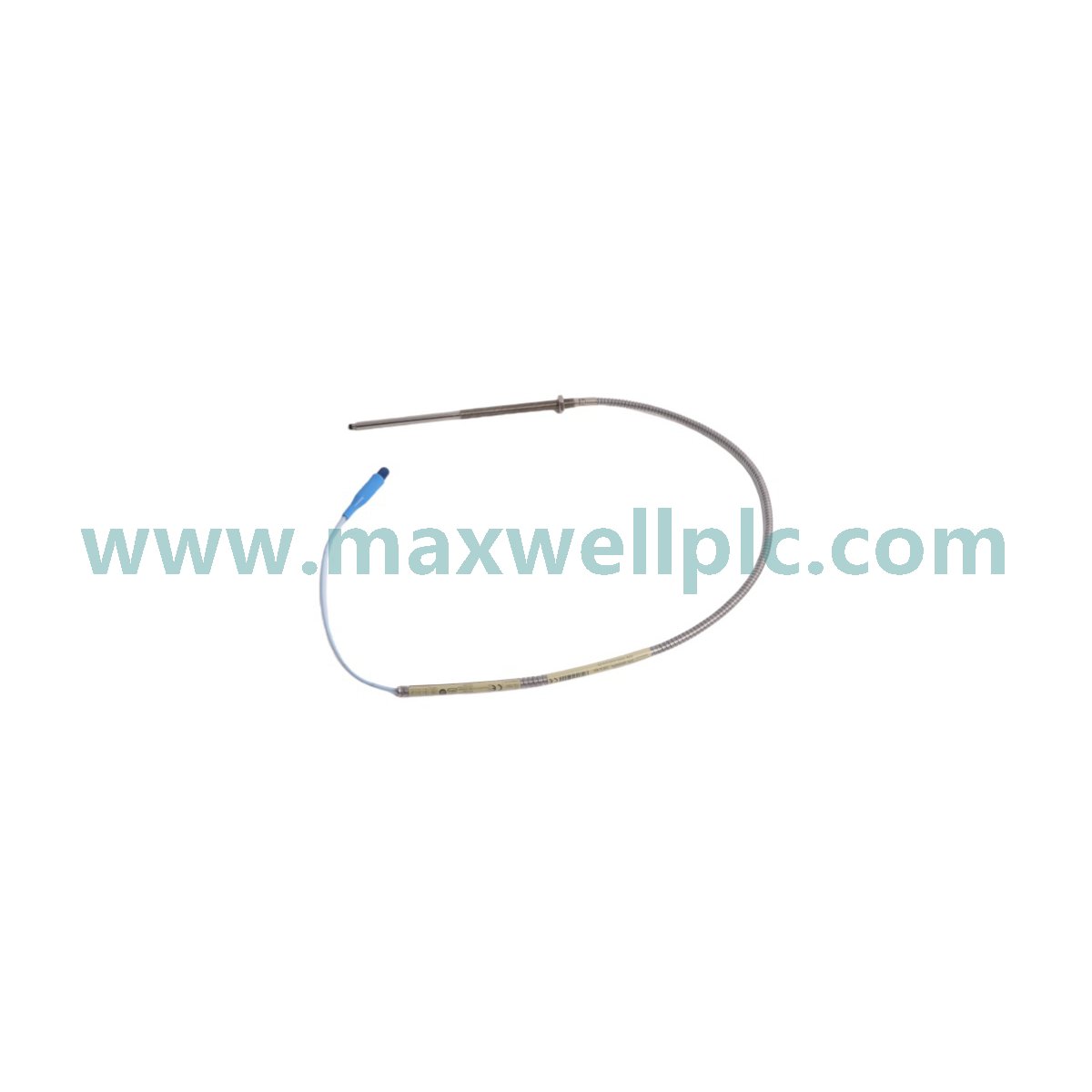

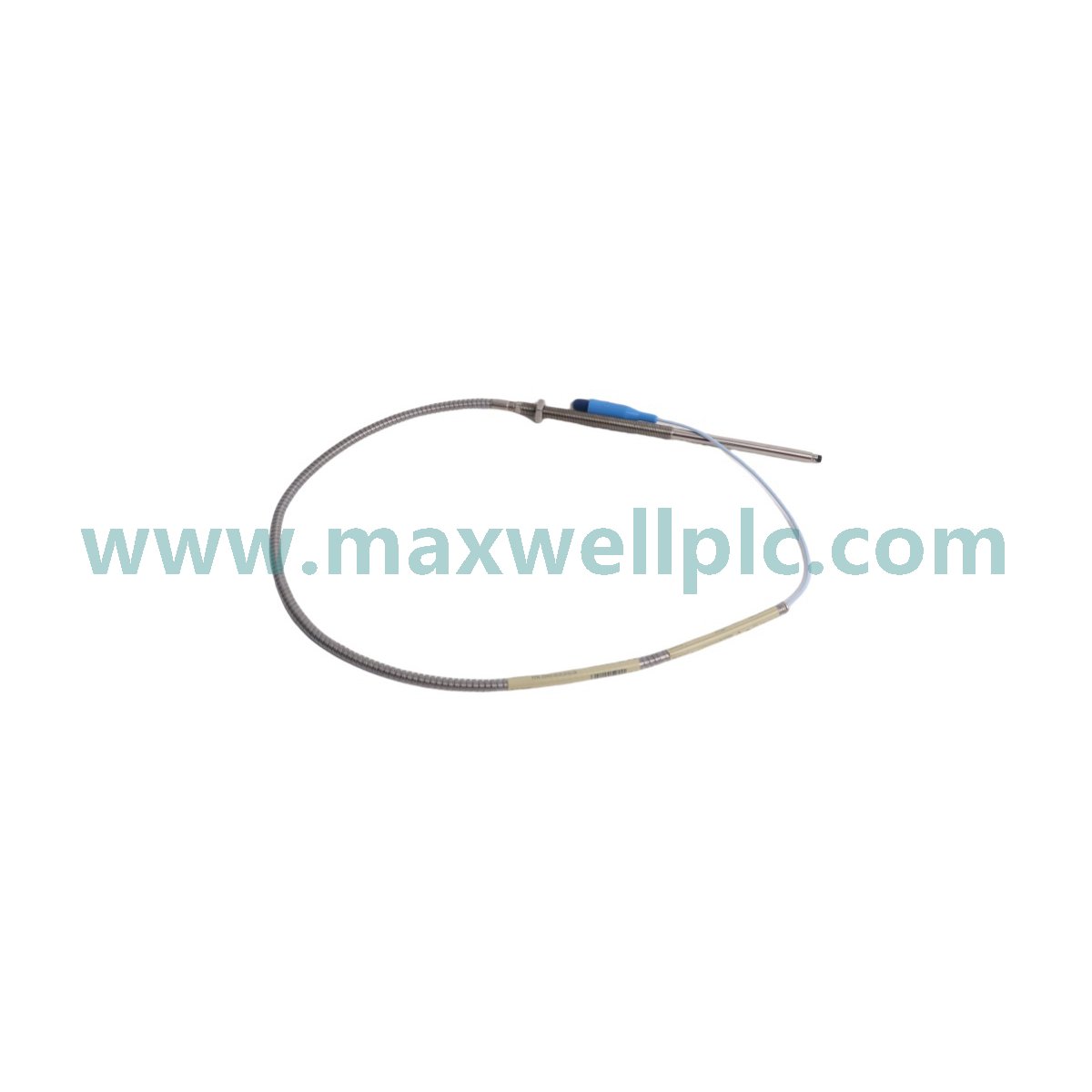

Configurada para la medición del desplazamiento del eje en los sistemas de transductores de proximidad 3300 NSv, la Bently Nevada 330910-10-22-10-01-CN (sonda de proximidad 330910-10-22-10-01-CN) proporciona una adquisición directa de la señal física para la monitorización de las interfaces de maquinaria rotatoria. Este componente de hardware traduce la proximidad a superficies metálicas en señales de voltaje proporcionales para el acondicionamiento y análisis de la señal posterior.

Desglose de sufijos y matriz de modelos

El número de pieza 330910-10-22-10-01-CN define el diámetro específico de la punta de la sonda, la longitud de la rosca de la caja y la configuración del conector. El prefijo "10" denota la geometría física de la sonda, mientras que los segmentos siguientes delinean la longitud del cable, el tipo de conector y las normas de cumplimiento regional. Este número de pieza representa un conjunto eléctrico y mecánico fijo; no se admiten modificaciones internas en el campo, ya que el sistema transductor requiere una impedancia de bucle ajustada de fábrica.

Especificaciones del hardware

Características de monitoreo mecánico TSI de Bently Nevada

La sonda sirve como sensor primario para la escala de sonda de corrientes de Foucault dentro del bucle de monitoreo TSI. Mantiene la integridad de la ruta de la señal necesaria para la validación del voltaje de espacio de -10 VCC en el Proximitor asociado. La punta de la sonda utiliza materiales patentados para garantizar la linealidad en la medición de proximidad, mientras que el conjunto de la bobina interna está diseñado para la supresión de la diafonía en aplicaciones de monitoreo de alta frecuencia. Al proporcionar una salida estable dependiente de la frecuencia, la sonda permite al sistema de monitoreo calcular la dinámica precisa del rotor, incluida la amplitud de vibración y la posición de la línea central.

## Información de pedido

• Unidad de sonda de proximidad 330910-10-22-10-01-CN.

• Documentación técnica y normativa estándar.

• Nota: los cables de extensión y los sensores Proximitor se suministran como componentes separados.

Pautas de instalación en campo

• Asegúrese de que la sonda esté montada en un soporte rígido para evitar la resonancia mecánica durante el funcionamiento de la máquina.

• Utilice las contratuercas suministradas para asegurar la sonda a la distancia de espacio especificada.

• Encamine el cable integrado a través de un conducto metálico, asegurándose de que el blindaje esté conectado a tierra solo en el extremo del Proximitor.

• Evite tender cables cerca de conductores de corriente de alta intensidad para evitar la inyección de ruido de señal.

• Verifique el voltaje de espacio utilizando un multímetro digital en los terminales del Proximitor después de la instalación.

Preguntas frecuentes

• P: ¿Se puede calibrar esta sonda para objetivos que no sean de acero?

  R: La linealidad de la sonda está calibrada para acero AISI 4140; el uso de otros materiales requiere un ajuste específico del factor de escala en el monitor.

• P: ¿Qué sucede si la caja de la sonda está conectada a tierra a la máquina?

  R: Conectar a tierra la caja de la sonda puede introducir bucles de tierra; la sonda debe montarse utilizando hardware aislado si es necesario para mantener una conexión a tierra de un solo punto.

• P: ¿La sonda requiere una fuente de alimentación externa?

  R: No, la sonda es un dispositivo pasivo alimentado por la frecuencia portadora de la señal generada por el Proximitor.

• P: ¿La longitud del cable es ajustable en campo?

  R: No, la longitud del cable es una parte integral de la impedancia del sistema y no se puede modificar.

• P: ¿Cuál es el significado del sufijo 10-22-10-01-CN?

  R: Estos dígitos dictan la longitud física específica, la rosca de montaje y el tipo de conector requeridos para el diseño original de la máquina.

• P: ¿Puede esta sonda sobrevivir a entornos de alta presión?

  R: La punta de la sonda está sellada para entornos de fluidos de alta presión, pero verifique la clasificación de presión de la instalación de montaje antes de la operación.

• P: ¿Cómo afecta la temperatura a la sonda?

  R: La salida de la sonda mantiene la linealidad en el rango de temperatura especificado; sin embargo, los grandes gradientes térmicos pueden afectar la distancia de espacio.

• P: ¿Es compatible esta sonda con los Proximitors estándar 3300 XL?

  R: La sonda 330910 NSv debe emparejarse con un Proximitor compatible con NSv para garantizar una correcta adaptación de impedancia.
