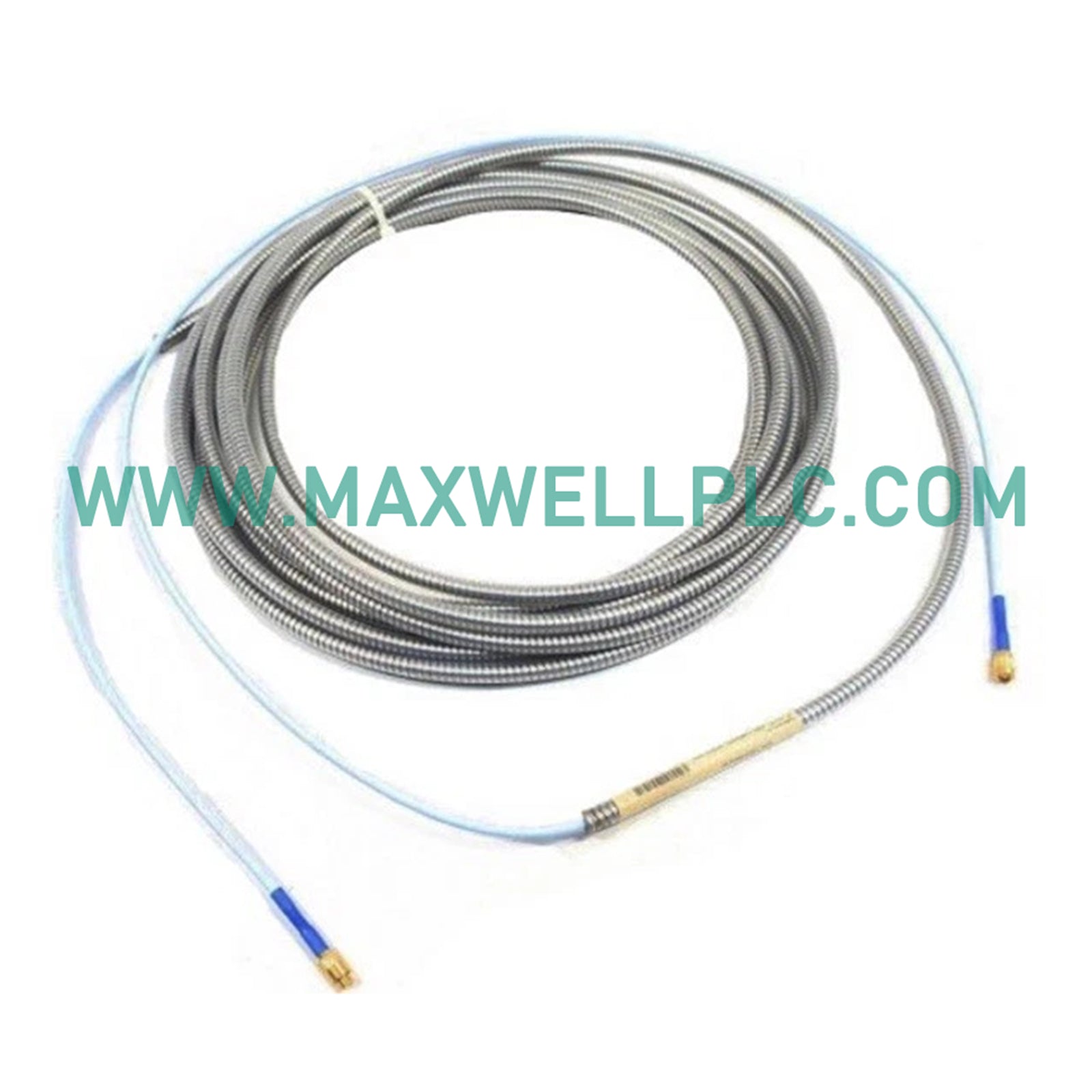

Configurado para la medición de desplazamiento del eje en los sistemas de monitoreo TSI de Bently Nevada, el Bently Nevada 330907-05-30-10-12-00 (transductor de proximidad 3300 NSv) proporciona detección directa de corriente de Foucault para mediciones de vibración, posición axial, tacómetro y referencia de fase.

Descripción general de la configuración del modelo

El 330907-05-30-10-12-00 es una sonda de proximidad de montaje inverso 3300 XL NSv diseñada para áreas de instalación restringidas donde las sondas estándar de 3300 y 3300 XL de 5 mm u 8 mm no se pueden instalar debido a limitaciones de avellanado, vista lateral o espacio libre trasero.

El conjunto utiliza un diámetro de sonda de 5 mm, una longitud de caja de sonda de 30 mm, una rosca de montaje M10 x 1, una longitud de cable de 1.0 m, un conector coaxial en miniatura ClickLoc y una construcción de cable FluidLoc.

Especificaciones de hardware

Escalado de corrientes de Foucault y monitoreo de la dinámica del rotor

El sistema 3300 XL NSv utiliza el escalado de sondas de corrientes de Foucault para convertir el desplazamiento del eje en señales de salida eléctricas. La sonda funciona con una relación calibrada entre la distancia del objetivo y la salida de voltaje, lo que permite a los sistemas de monitoreo evaluar la vibración radial, la posición axial y las señales de referencia de fase.

La validación del voltaje de holgura debe realizarse durante la puesta en marcha para confirmar el posicionamiento correcto de la sonda. Los sistemas de proximidad de Bently Nevada suelen utilizar aproximadamente -10 VCC como punto de referencia de holgura nominal para el funcionamiento de la sonda.

La construcción de montaje inverso permite la instalación en arreglos mecánicos compactos manteniendo el rendimiento de medición para aplicaciones de dinámica de rotor que involucran ejes pequeños y carcasas de cojinetes restringidas.

Información para pedidos

El conjunto entregado incluye:

• 1 x Sonda de montaje inverso Bently Nevada 330907-05-30-10-12-00 3300 XL NSv
• 1 x conjunto de sonda de proximidad de montaje inverso de 5 mm
• 1 x cable FluidLoc de 1.0 m
• 1 x interfaz de conector ClickLoc coaxial en miniatura

Los elementos adicionales, como sensores de proximidad, cables de extensión, módulos de monitor, equipos de calibración y hardware de rack TSI, se suministran por separado a menos que se especifique.

Pautas de instalación en campo

Instalación mecánica

• Verifique el estado de la rosca de montaje M10 x 1 antes de la instalación.
• Instale la sonda con la orientación de montaje inverso correcta.
• Evite la fuerza mecánica excesiva en la caja de la sonda y la sección del conector.
• Aplique torque de acuerdo con la limitación de la caja de la sonda especificada.

Instalación eléctrica

• Utilice cableado blindado de tres conductores para la conexión a los componentes electrónicos de monitoreo.
• Separe el cableado de señal de los cables de alimentación de alta corriente.
• Conecte el blindaje del cable de acuerdo con los requisitos de conexión a tierra del sistema de monitoreo.

Ajuste de holgura

• Configure la posición de la sonda de acuerdo con el procedimiento de calibración de monitoreo de maquinaria.
• Confirme el voltaje de holgura de funcionamiento antes de la puesta en marcha de la máquina.
• Verifique la estabilidad de las señales de vibración y posición después de la instalación.

Preguntas frecuentes técnicas

• ¿Qué tipo de medición proporciona la sonda 330907?

  La sonda proporciona medición de desplazamiento de eje sin contacto utilizando tecnología de detección por corrientes de Foucault para monitoreo de vibración y posición.

• ¿Cuál es la principal diferencia entre las sondas NSv y las sondas estándar 3300?

  El diseño 3300 XL NSv proporciona un perfil mecánico más pequeño para instalaciones que requieren un espacio reducido o un espacio de visualización restringido.

• ¿Puede esta sonda medir señales de posición axial?

  Sí. La sonda se puede configurar para la medición de la posición de empuje axial cuando se instala con una superficie objetivo adecuada.

• ¿Cuál es la holgura nominal de funcionamiento de esta sonda?

  La configuración de holgura nominal típica es de 1.0 mm, lo que proporciona aproximadamente 1.5 mm de rango de medición lineal.

• ¿La sonda requiere un cable de extensión separado?

  No. Esta configuración incluye un cable FluidLoc integrado de 1.0 m con conector ClickLoc.

• ¿Qué tipo de cableado se recomienda para la instalación?

  Se recomienda una instalación de cable blindado de tres conductores para mantener la integridad de la señal y reducir la interferencia eléctrica.

• ¿Qué se debe verificar después de la instalación de la sonda?

  Verifique la alineación mecánica, el par de montaje, el voltaje de holgura, el enrutamiento del cable y la señal de salida estable antes de la operación.

• ¿La sonda es compatible con sistemas RAM anteriores?

  La sonda 3300 XL NSv es mecánica y eléctricamente compatible con las aplicaciones del sistema de transductores 3300 RAM anteriores.
