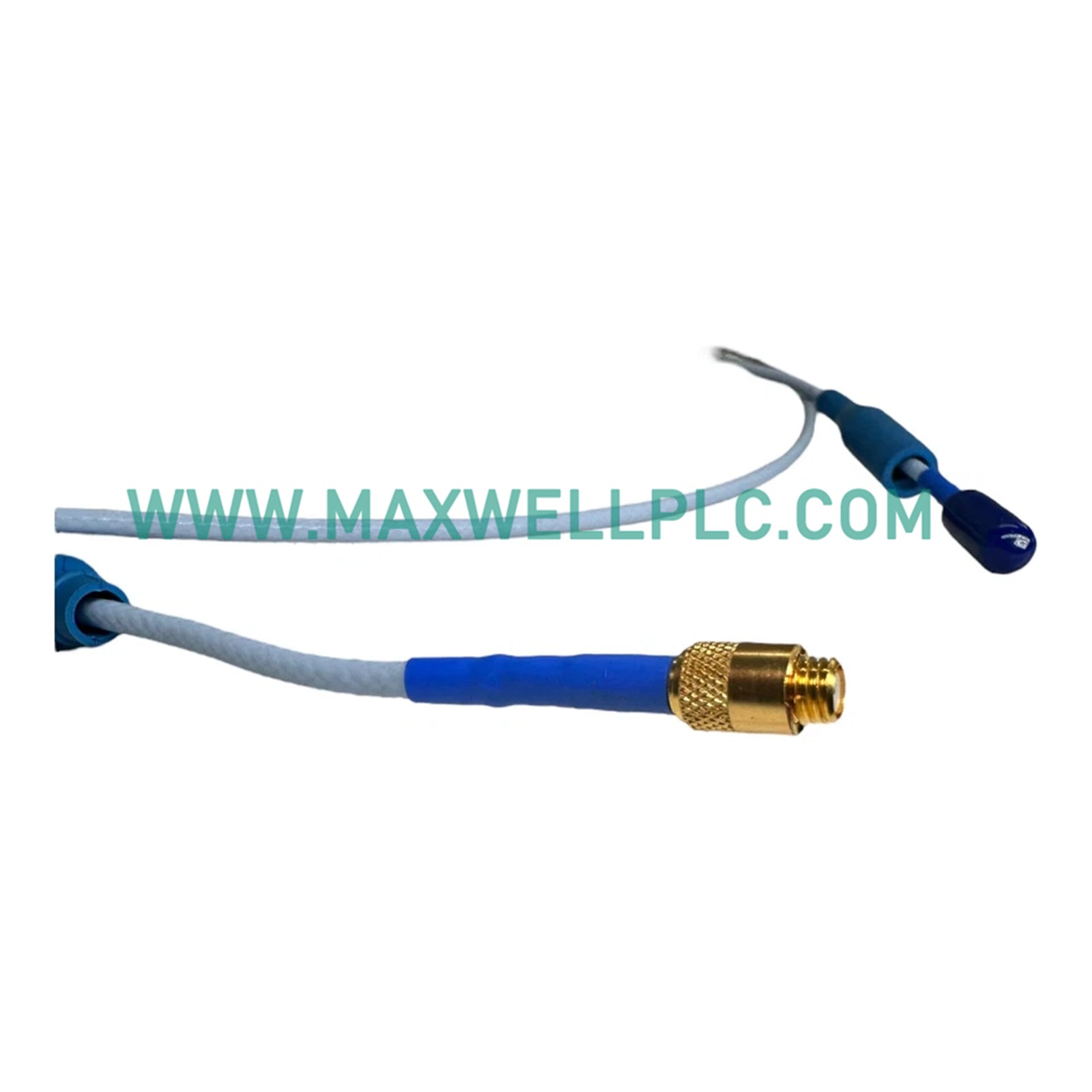

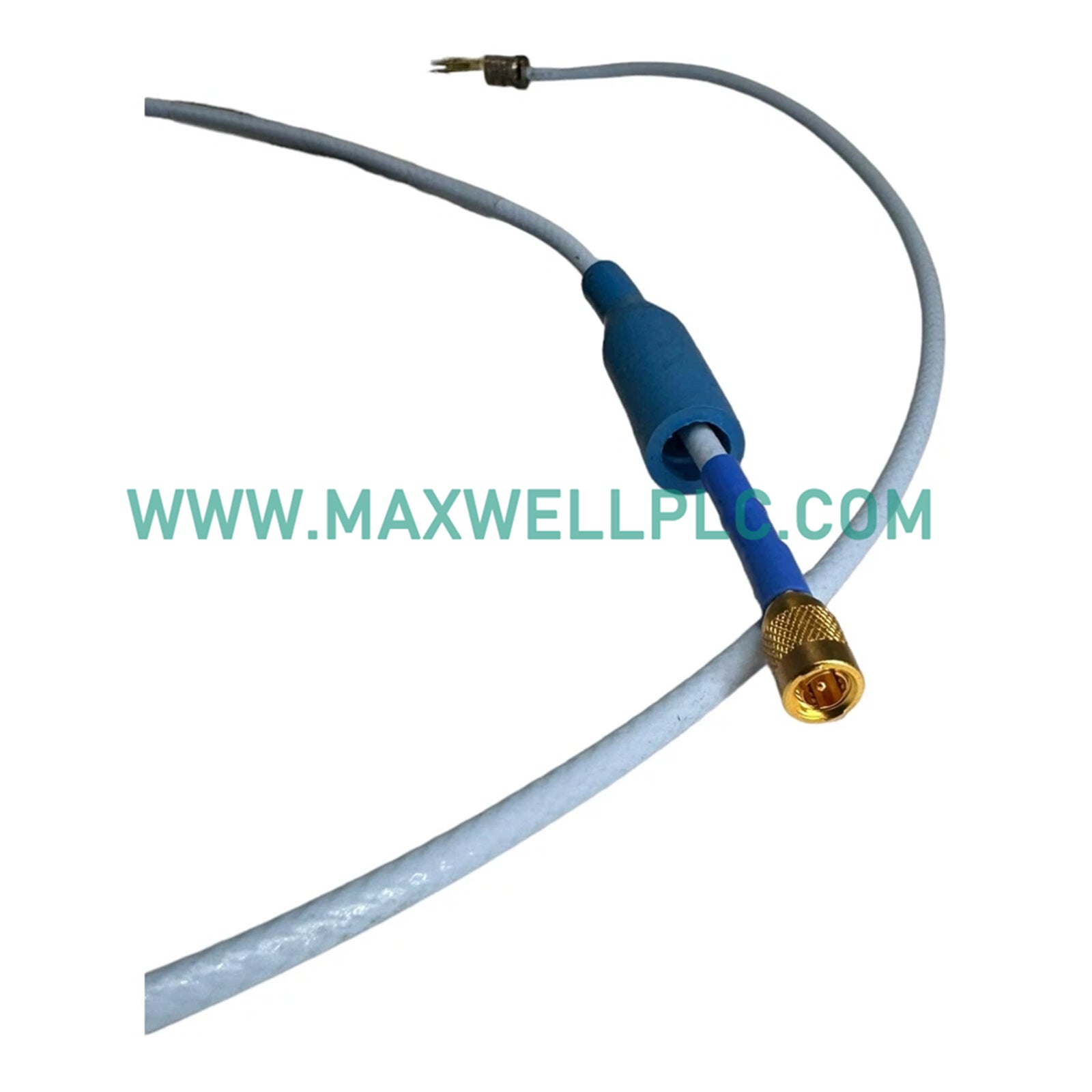

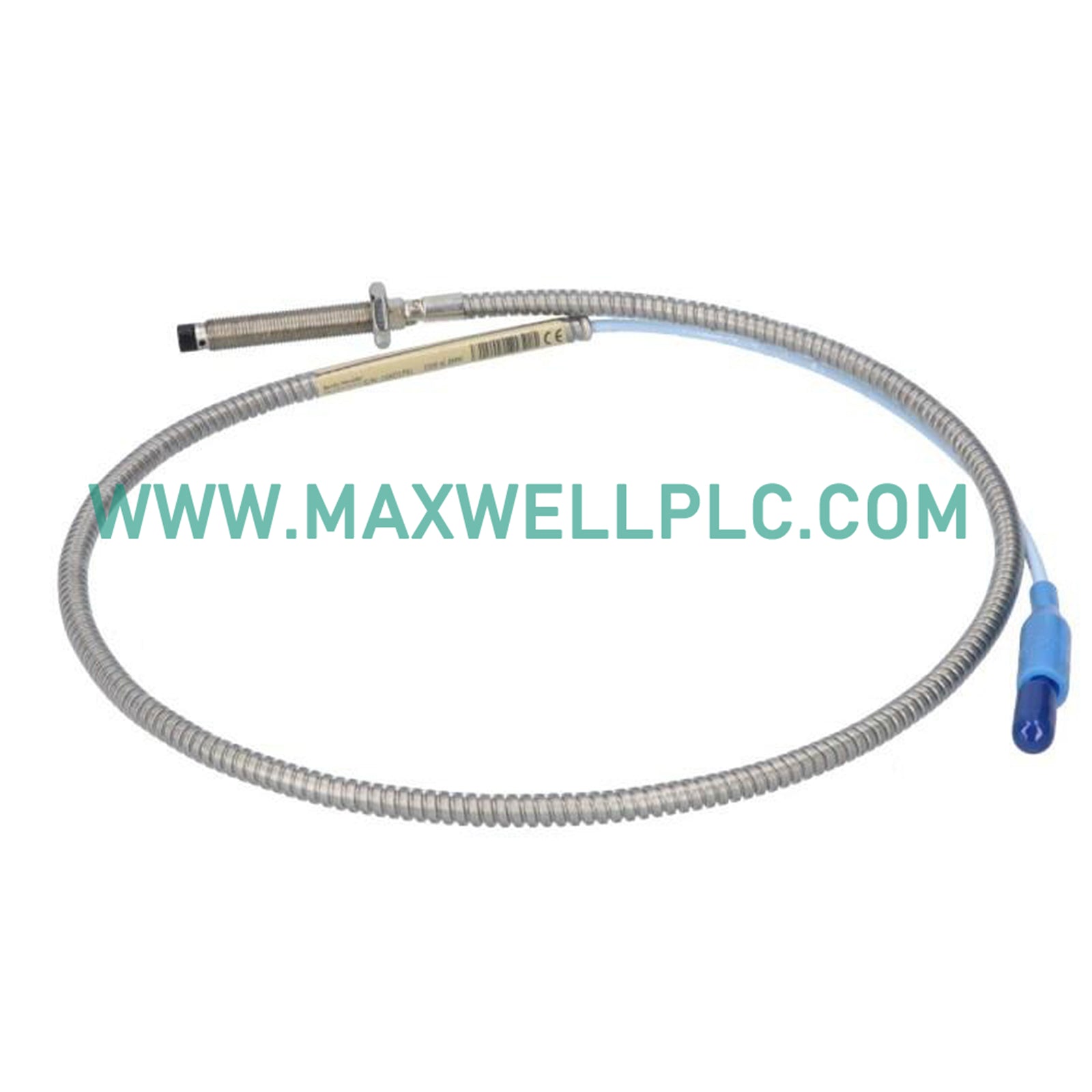

El Bently Nevada 330905-00-08-10-02-05 funciona como un componente de hardware dedicado para mediciones de desplazamiento y vibración sin contacto dentro de las plataformas de las sondas de proximidad 330905. Diseñado para requisitos de instalación de perfil pequeño, el dispositivo convierte las brechas de proximidad en bruto en cambios proporcionales de impedancia de corriente de Foucault de alta frecuencia para ejecutar un monitoreo continuo de los ejes de la maquinaria rotativa.

Matriz de selección de opciones

• 330905: Identificador de catálogo del modelo base para el transductor de sonda de proximidad 3300 NSv.
• 00: Opción de longitud de caja sin rosca que especifica 0 mm de cuerpo cilíndrico liso.
• 08: Configuración de longitud de caja totalmente roscada que asigna una carcasa métrica de 80 mm.
• 10: Opción de longitud total que especifica un cable estándar integrado de 1.0 metros (39 pulgadas).
• 02: Opción de tipo de conector que selecciona una disposición de conector coaxial en miniatura ClickLoc.
• 05: Opción de aprobación de agencia que especifica la matriz de certificación de fabricación estándar.

Especificaciones del instrumento

Linealización de corriente de Foucault y dinámica del rotor

La configuración compacta de la sonda 3300 NSv modifica las variables de escala de la sonda de corriente de Foucault estándar para mantener una alta resolución sobre mediciones espaciales ajustadas. La validación del funcionamiento del bucle requiere rutinas estructuradas de validación del voltaje de la brecha de campo, verificando las salidas de referencia estándar de -10 VCC en la ventana de escala calibrada. La bobina interna submilimétrica captura con precisión los movimientos transitorios de la dinámica del rotor, mientras que la arquitectura de blindaje optimizada preserva los factores de seguridad de supresión de diafonía requeridos durante el despliegue adyacente de múltiples sondas.

Información para pedidos

• 1 unidad de sonda de proximidad 330905-00-08-10-02-05
• 1 funda aislante protectora para conector ClickLoc

Integración mecánica y blindaje de señal

Inserción de la carcasa y calibración de profundidad

• Enrosque la carcasa M10 x 1 a través del conjunto del soporte, confirmando la alineación mecánica suave a lo largo de todo el cuerpo roscado de 80 mm.
• Ajuste la holgura de inserción hasta que la lectura de voltios estáticos en el instrumento de prueba confirme la posición media de la escala objetivo antes de fijar las tuercas hexagonales del hardware.

Distribución de línea coaxial y toma de tierra

• Pase el cable sin blindaje de 1.0 metros a través de conductos rígidos, separando las líneas de baja tensión del sensor de las vías de distribución de energía.
• Termine la trenza del blindaje externo secundario en el terminal común del bastidor de monitoreo, manteniendo un aislamiento absoluto en el extremo del bastidor de la maquinaria para eliminar errores de bucle.

Preguntas frecuentes

• ¿Se permite la manipulación en caliente de la conexión en miniatura ClickLoc en circuitos de monitoreo activos?

  Sí, el diseño eléctrico admite cambios en caliente del terminal coaxial sin causar degradación o daño al hardware del bastidor de instrumentación.

• ¿Cómo influye la huella de NSv en la escala calibrada de la sonda de corriente de Foucault?

  La pequeña geometría de la punta restringe la distribución del campo magnético, lo que genera una pendiente de calibración más pronunciada que los elementos de sensor estándar de 8 mm.

• ¿Qué falla específica ocurre si la validación del voltaje de la brecha de campo se desvía significativamente del objetivo central de -10 VCC?

  Las desviaciones mueven el punto objetivo activo fuera de la ventana de monitoreo lineal, causando recorte de señal durante eventos de vibración de eje de alta amplitud.

• ¿Se puede modificar o empalmar el cable estándar de 1.0 metros directamente en el entorno de campo industrial?

  No, cortar o empalmar el cable integrado cambia los parámetros totales de impedancia del bucle y corrompe permanentemente la calibración de seguimiento del sistema.

• ¿Qué criterios determinan los límites de supresión de diafonía entre puntas de sensor M10 adyacentes?

  El espaciado físico lado a lado determina la superposición de campo; las sondas deben mantener la separación mecánica especificada para suprimir la diafonía del bucle.

• ¿Cuál es el umbral de degradación térmica para el conjunto de cables estándar sin armadura?

  Los materiales estructurales y el aislamiento de fluoropolímero mantienen los parámetros físicos hasta un límite máximo de funcionamiento de +177 grados C.

• ¿Se aplica un bucle de alimentación de CC activo directamente a los circuitos internos de este modelo de sonda?

  No, este componente funciona como un elemento inductivo pasivo que requiere parámetros de accionamiento de RF de alta frecuencia del Proximitor correspondiente.

• ¿Qué falla mecánica ocurre si la carcasa se instala con menos de 5 roscas completas de acoplamiento?

  El bajo acoplamiento de la rosca aumenta la tensión bajo vibraciones severas de la maquinaria, lo que lleva a roscas de montaje sueltas o a la falla de la punta de la sonda.
