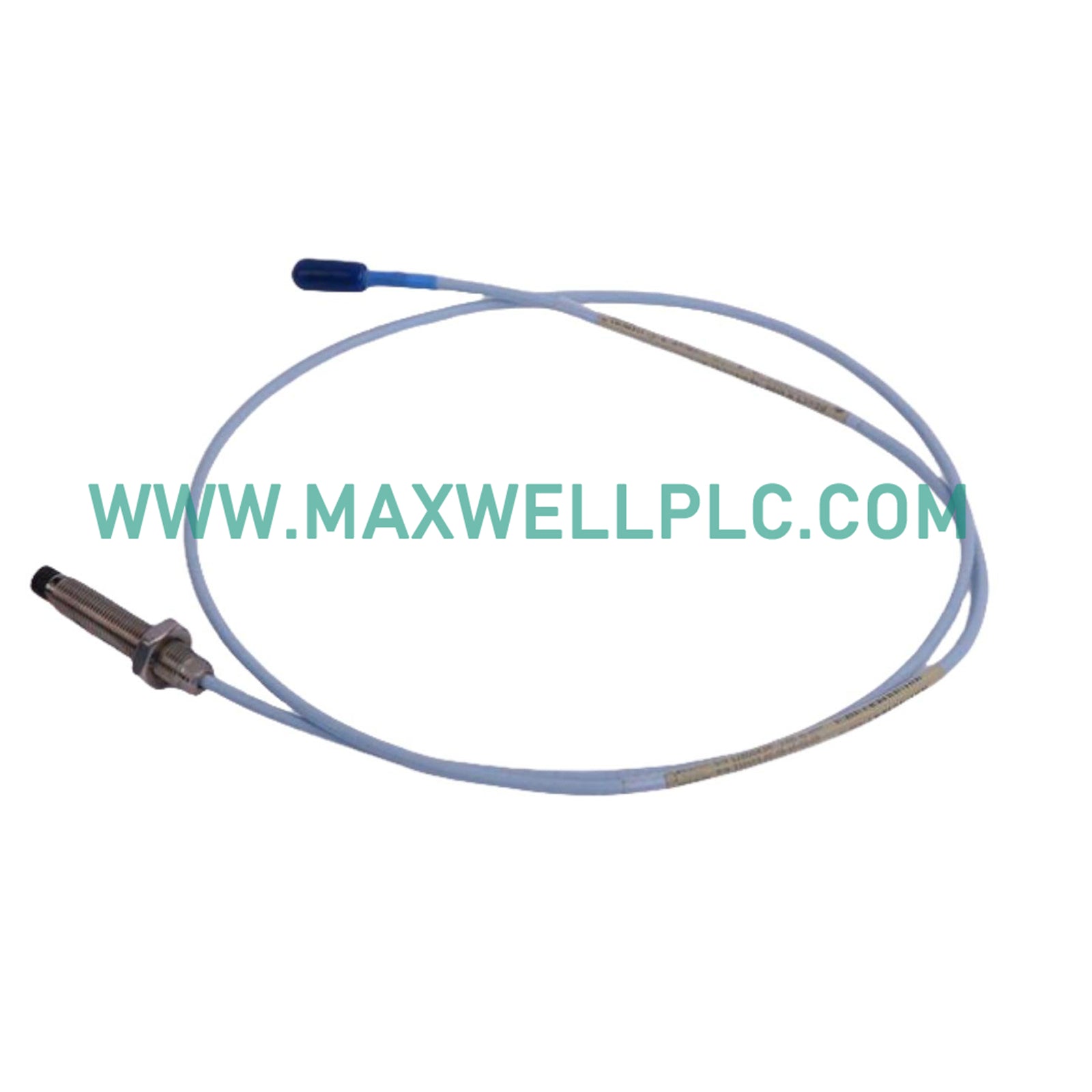

Configurado para el monitoreo de vibraciones de alta precisión en plataformas de sistemas 3300 NSv, la sonda de proximidad Bently Nevada 330902-00-40-10-02-00 (330902) proporciona una ejecución física y eléctrica directa para la detección de desplazamiento de objetivos pequeños. Este transductor utiliza tecnología de corriente de Foucault sin contacto para detectar el movimiento orbital y la posición del eje dentro de conjuntos mecánicos de espacio restringido. El hardware facilita la transducción de la señal desde el objetivo monitoreado hasta el sensor Proximitor, asegurando una representación de voltaje precisa del movimiento físico para monitoreo en tiempo real y análisis de diagnóstico.

Desglose de sufijos y matriz de modelos

• 330902: Sonda de proximidad 3300 NSv
• 00: Longitud mínima sin rosca
• 40: 4.0 pulgadas (101.6 mm) de longitud total de la caja
• 10: 1.0 metro (39.4 pulgadas) de longitud total
• 02: Conector coaxial en miniatura ClickLoc
• 00: Aprobación de agencia no requerida

Especificaciones del hardware

Monitoreo mecánico e integridad de la señal TSI

El sistema 3300 NSv está optimizado para geometrías de objetivos más pequeños donde los transductores estándar de 8 mm carecen de resolución espacial. Es necesaria una escala adecuada de la sonda de corriente de Foucault para mantener la linealidad de la señal. Los técnicos deben realizar la validación del voltaje de holgura durante la configuración, apuntando a -10 VCC para garantizar un seguimiento óptimo de la dinámica del rotor. La supresión de la diafonía se mantiene mediante un blindaje interno, que evita la interferencia del ruido eléctrico externo. La colocación correcta es necesaria para evitar reflejos de la señal, ya que el tamaño de la punta de la sonda NSv requiere un campo magnético más pequeño para proporcionar datos orbitales precisos sin interferencia de superficies metálicas adyacentes.

Información para pedidos

• 1 x Sonda de proximidad 330902-00-40-10-02-00
• 1 x Paquete de documentación técnica

Pautas de instalación en campo

• Montaje de la sonda:
  • Instálela utilizando las roscas 1/4-28 UNF en un soporte de montaje; evite apretar demasiado para evitar daños en la carcasa de la sonda.
  • Mantenga una distancia de al menos 3 veces el diámetro de la punta de la sonda con respecto a las obstrucciones metálicas para evitar interferencias de vista lateral.
• Cableado y conexiones:
  • Asegúrese de que el conector ClickLoc esté completamente asentado y bloqueado para evitar una continuidad intermitente de la señal causada por la vibración de la máquina.
  • Pase el cable blindado a través de rutas protegidas, asegurándose de que el radio de curvatura no sea inferior al mínimo especificado por el fabricante.
• Validación de la señal:
  • Verifique el voltaje de holgura en los terminales del Proximitor después de la instalación para confirmar la distancia adecuada del sensor al objetivo.

Preguntas frecuentes

• P: ¿Puede esta sonda utilizarse en lugar de una sonda 3300 XL estándar de 8 mm?

  R: No. El sistema NSv utiliza diferentes factores de acondicionamiento y escala de señal; no son intercambiables con los componentes estándar 3300 XL.

• P: ¿Cuál es el beneficio de la rosca 1/4-28 UNF?

  R: Permite la instalación en espacios confinados o en ejes de diámetro pequeño donde las sondas más grandes serían físicamente incompatibles.

• P: ¿Cómo identifico el voltaje de holgura adecuado?

  R: La salida de la sonda debe verificarse en el Proximitor para asegurar que el voltaje de polarización coincida con el objetivo de -10 VCC requerido para la calibración del sistema 3300 NSv.

• P: ¿La armadura de este cable es extraíble en campo?

  R: No. La armadura está integrada en el conjunto del cable y no está diseñada para modificaciones o remoción en campo.

• P: ¿Se puede empalmar el cable si es demasiado largo?

  R: Está prohibido empalmar. Cualquier alteración de la longitud del cable modificará su impedancia eléctrica e invalidará la calibración del sistema.

• P: ¿Cómo se protege la sonda contra las interferencias de alta frecuencia?

  R: La sonda y el cable de extensión utilizan un blindaje coaxial de alta calidad para suprimir la diafonía y el ruido electromagnético ambiental.

• P: ¿Es compatible el sistema NSv con los bastidores de monitoreo 3300 XL?

  R: La sonda NSv requiere un Proximitor 3300 NSv compatible; asegúrese de que la arquitectura del sistema coincida correctamente antes de la instalación.

• P: ¿Por qué la punta de la sonda es sensible al metal cercano?

  R: Como dispositivo de corriente de Foucault, el campo magnético interactúa con cualquier material conductor; es necesario un espacio libre adecuado para evitar errores de medición.
