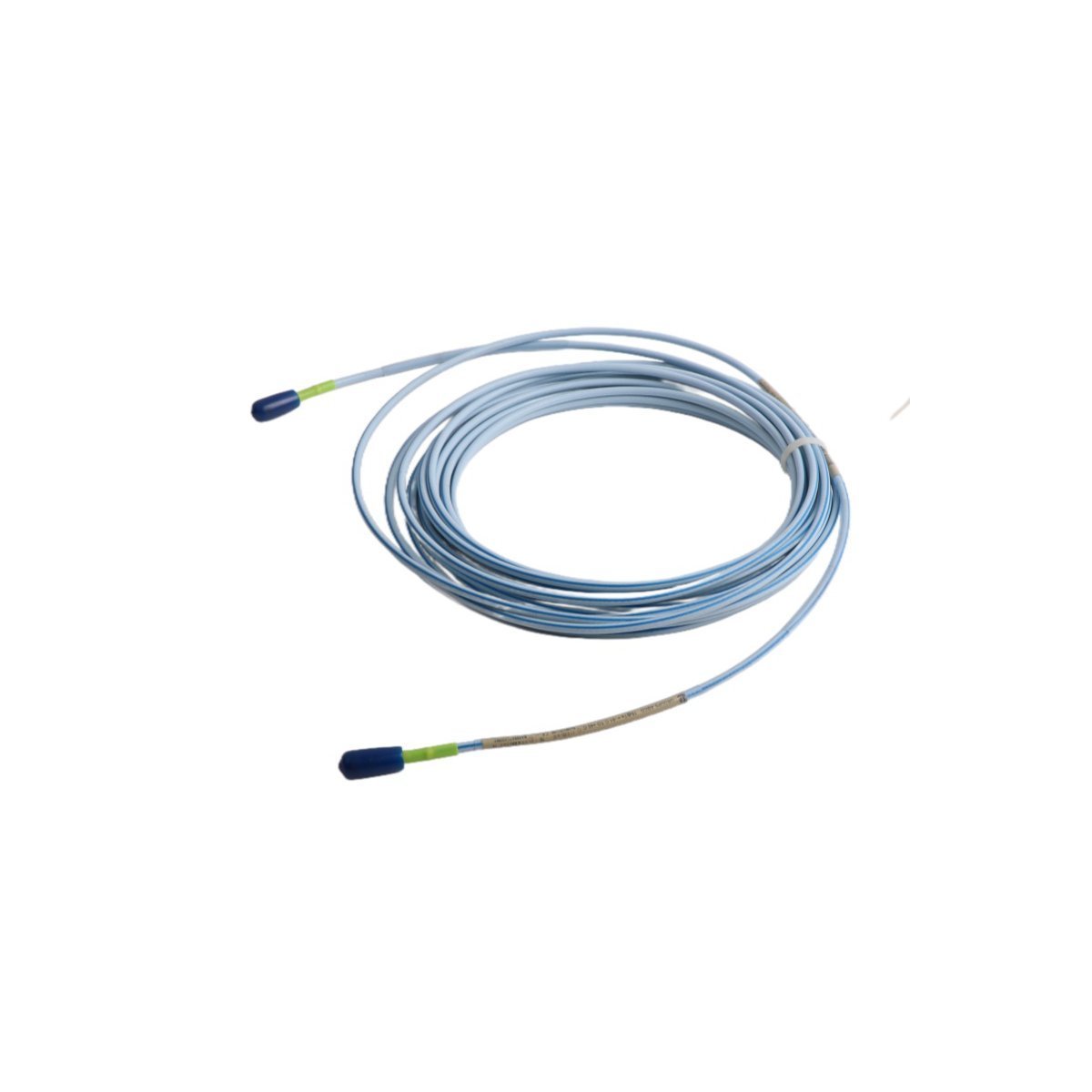

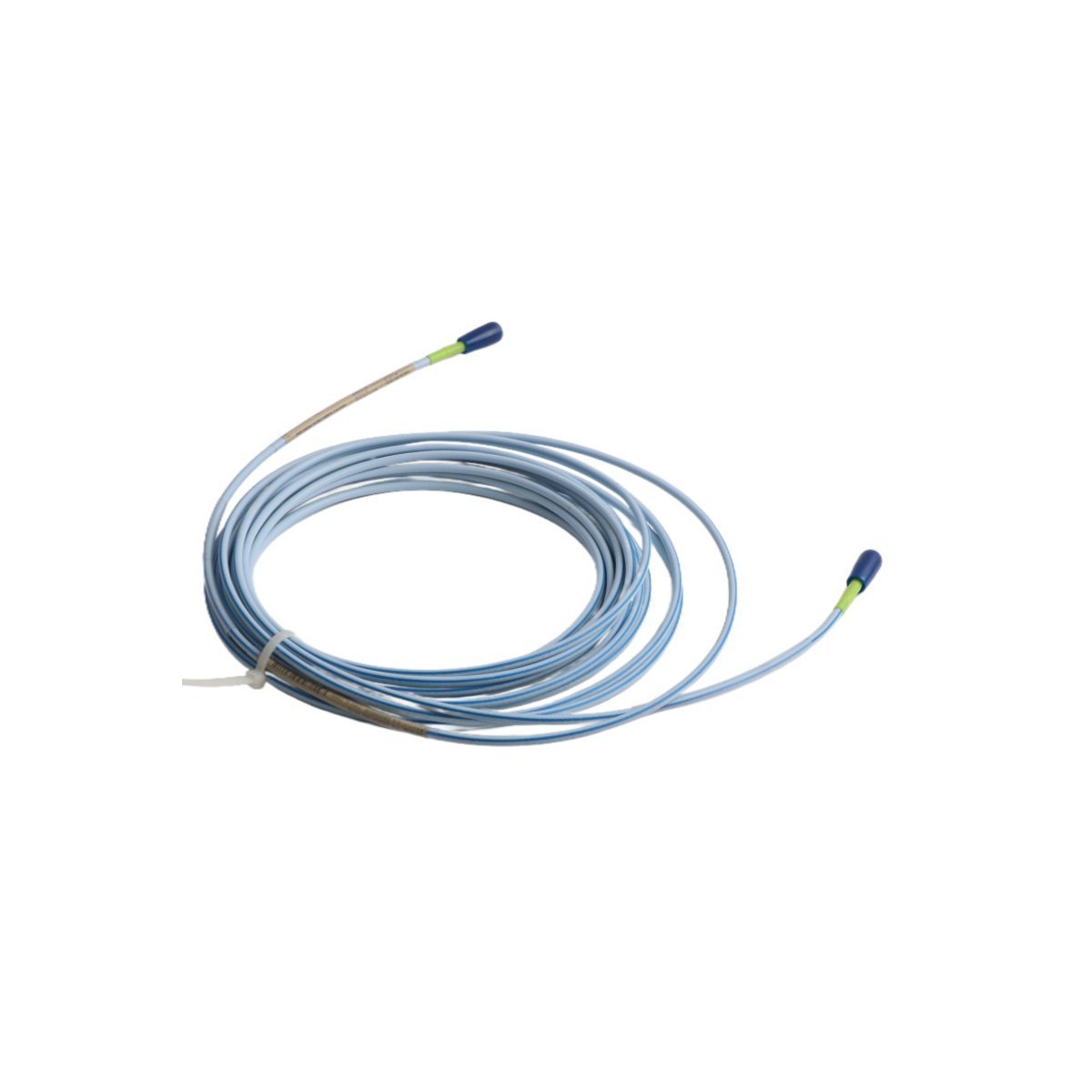

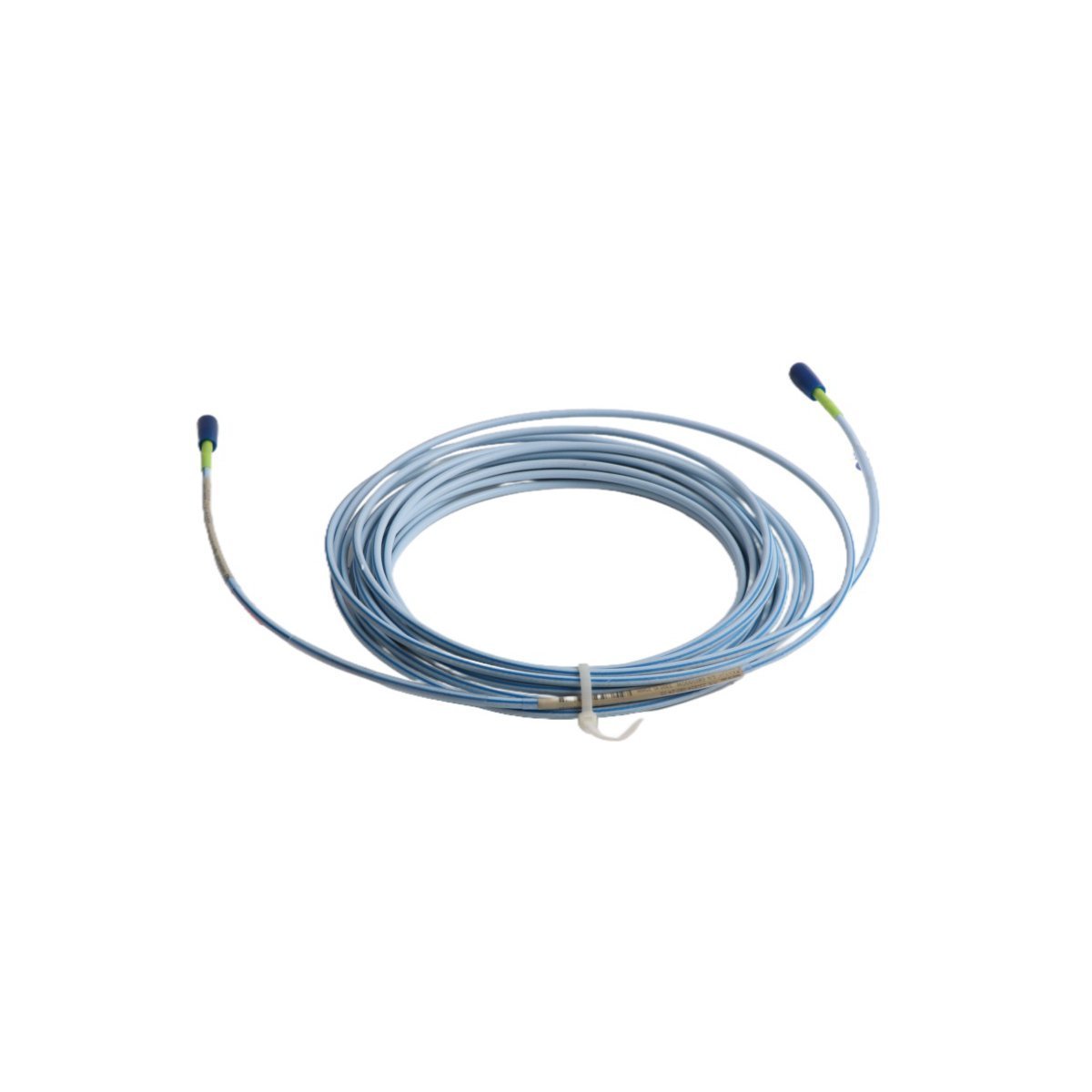

El cable Bently Nevada 330854-080-24-05, también catalogado como el cable de extensión 330854, funciona como un componente de hardware dedicado para mediciones de desplazamiento y vibración sin contacto dentro de los sistemas de transductores de proximidad 3300 XL de 25 mm. Transmite señales de radiofrecuencia entre la sonda de proximidad de 25 mm y el sensor Proximitor sin modificar los parámetros críticos de impedancia del bucle.

Configuraciones de clave de opción

• 330854: Cable de extensión 3300 XL de 25 mm

• -080: Opción de longitud de cable (8,0 m / 26,2 pies)

• -24: Opción de conector y cable (Cable estándar con armadura de acero inoxidable y conectores coaxiales)

• -05: Opción de aprobación de agencia (Múltiples certificaciones de áreas peligrosas, incluyendo ATEX, IECEx y seguridad intrínseca CSA)

Parámetros mecánicos y eléctricos

Escala de señal de corrientes de Foucault y parámetros de impedancia

La configuración de proximidad de 25 mm se basa en una integridad de coincidencia absoluta en todo el conjunto del cable para preservar la escala calibrada de la sonda de corrientes de Foucault. Este cable de alta resistencia coincide con la curva de parámetros del sistema 3300 XL de 25 mm, lo que permite una validación precisa del voltaje de espacio con un objetivo nominal de -10 VCC que representa el centro de la medición. Mantener una separación física precisa de los conductores eléctricos adyacentes asegura la supresión de la diafonía de la señal. Cualquier distorsión física o cambio de longitud arbitrario altera la capacitancia de referencia, causando una retroalimentación de voltaje errática dentro del rack de monitoreo.

Inventario del manifiesto del paquete

• 1 x Cable de extensión blindado Bently Nevada 330854-080-24-05 3300 XL de 25 mm

• 2 x Conectores coaxiales miniatura instalados de fábrica (1 macho, 1 hembra)

• 1 x Nota de inserción de instalación que contiene parámetros específicos de entidad de área peligrosa

Pautas de gestión de cables

• Restricciones de radio de curvatura mínimo: Mantenga un radio de curvatura estructural de al menos 25,4 mm (1,0 pulg) a lo largo del recorrido blindado para evitar la fractura de la capa del núcleo interno.

• Par de torsión de la junta del conector: Acople las conexiones coaxiales clickloc completamente a mano hasta que se produzca un clic físico; no utilice alicates ni herramientas manuales de alto par.

• Aislamiento de tierra de la armadura: Dirija la armadura protectora de acero inoxidable lejos de las corrientes estructurales parásitas para preservar las rutas de tierra de un solo punto.

• Sellado de la interfaz del terminal: Aplique protectores de conector o cinta de silicona autoajustable de alta temperatura si las conexiones están expuestas a humedad constante o niebla de aceite.

Protocolo de distribución y tránsito

• Plazo de envío: 2-7 días una vez finalizado el pago

• Mensajería logística: Se envía a nivel mundial utilizando opciones de carga aérea premium a través de DHL, FEDEX o UPS.

• Protección exterior: Empaquetado de forma segura dentro de un embalaje industrial antiestático utilizando capas interiores amortiguadoras que se ajustan a la forma.

Preguntas y respuestas técnicas

• ¿Este cable de extensión modifica el factor de escala nominal de un bucle de sensor de 25 mm?

  No. El cable actúa como un medio de transmisión pasivo con un perfil de impedancia específico. Cuando se combina con una sonda de 1,0 m, mantiene el factor de escala calibrado de 0,787 V/mm.

• ¿Se puede conectar o desconectar en caliente este componente de cable mientras el sensor Proximitor está encendido?

  Sí, el cable se puede desconectar mientras el sistema está energizado. Sin embargo, la desconexión de este terminal provoca un circuito abierto inmediato, lo que obliga al módulo de monitoreo a entrar en un estado de falla.

• ¿Cuál es la importancia estructural de la opción -24 en este modelo de hardware específico?

  La opción -24 especifica que el conjunto de cable coaxial estándar está encerrado dentro de una funda de armadura continua y flexible de acero inoxidable para soportar entornos físicos hostiles.

• ¿Cómo compromete la alteración de la longitud de 8,0 m de este cable el bucle de seguridad total?

  El Proximitor requiere una longitud eléctrica total estricta de 9,0 m. Acortar o alargar el cable de extensión cambia la frecuencia resonante sintonizada, lo que invalida el perfil de calibración.

• ¿Este cable de extensión contiene elementos de alimentación activos internos o microcontroladores?

  No, este es un componente coaxial pasivo. No contiene elementos de procesamiento y depende completamente de la corriente de excitación de CA de alta frecuencia suministrada por el módulo Proximitor externo.

• ¿Qué protección ambiental proporciona la cubierta de FEP al núcleo interno?

  La cubierta de Fluoruro de Etileno Propileno proporciona resistencia química contra lubricantes sintéticos, niebla de aceite, ácidos y entrada de agua en todo el rango de funcionamiento.

• ¿Es necesaria una conexión de cable de tierra externa para la armadura de acero inoxidable?

  No. La capa de armadura debe permanecer aislada de las conexiones a tierra estructurales intermedias a lo largo del camino. Todo el conjunto se conecta a tierra a través del punto de tierra de la carcasa del Proximitor.

• ¿Cuál es el umbral de resistencia a altas temperaturas para el material aislante?

  El aislamiento de FEP y los conductores internos de cobre plateado están clasificados para funcionar continuamente sin ruptura dieléctrica desde -51 grados C hasta +177 grados C.
