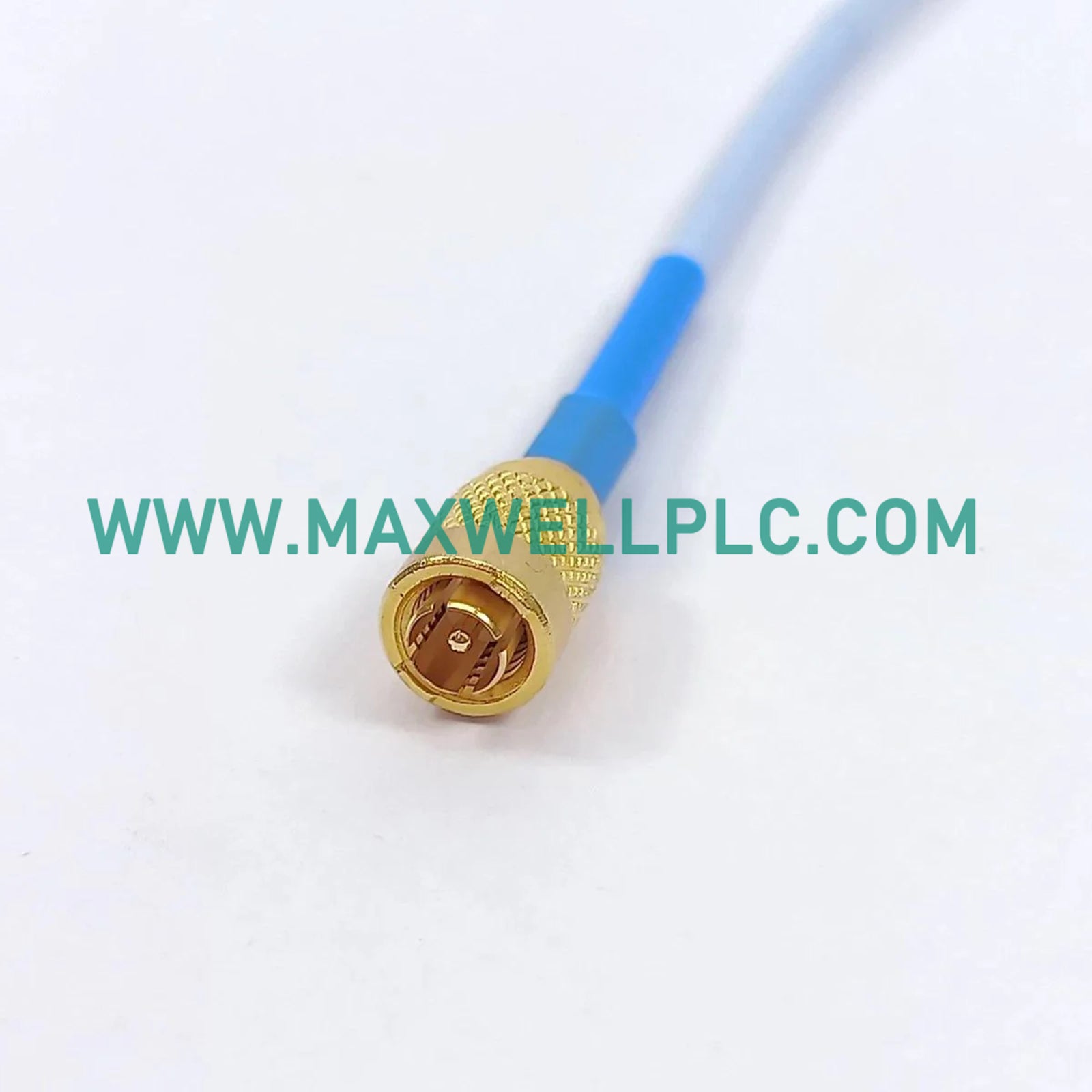

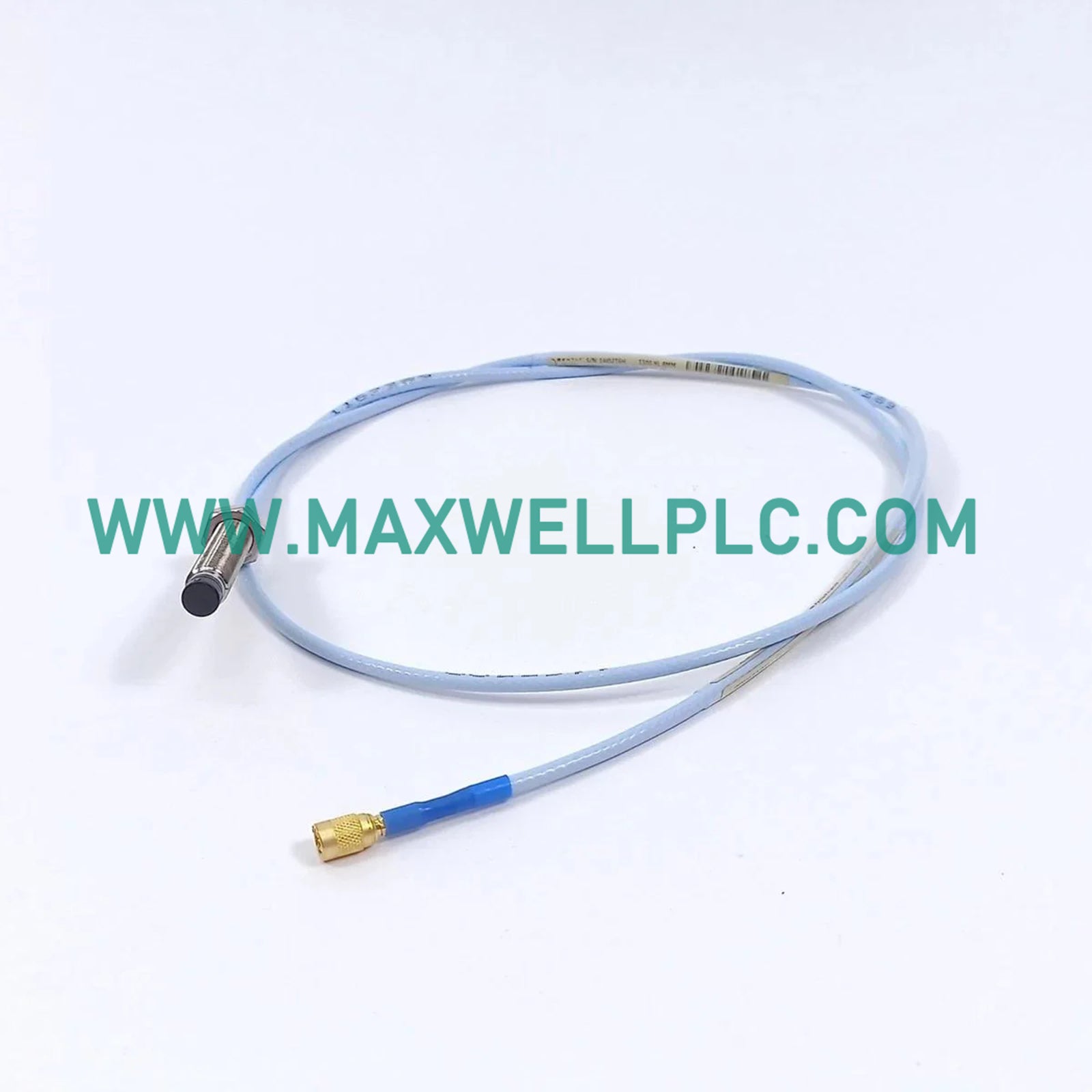

Configurado para la medición de desplazamiento sin contacto en sistemas de transductores de proximidad 3300 XL de 25 mm, el Bently Nevada 330851-02-020-060-50-00-00 (330851 Sondas de Proximidad) proporciona ejecución física/eléctrica directa. El instrumento captura métricas de distancia diferencial entre la cara de la punta del sensor de 25 mm y un área objetivo conductora, traduciendo las desviaciones estructurales en cambios de impedancia de corrientes de Foucault de alta frecuencia moduladas antes del procesamiento de la señal externa.

Matriz de Parámetros del Modelo

• 330851: Código numérico del modelo base para el hardware de la sonda de proximidad 3300 XL de 25 mm.

• 02: Opción de tipo de caja roscada que selecciona un perfil de rosca métrica M30 x 2.

• 020: Configuración de longitud de caja sin rosca que asigna 20 mm (aprox. 0,8 pulgadas) de longitud de barril liso.

• 060: Elección de la longitud total de la caja que define 60 mm de huella total de la carcasa.

• 50: Parámetro de longitud total del sistema que dicta una longitud estándar de 5,0 metros (16,4 pies).

• 00: Variante de selección de armadura que selecciona una capa de cable estándar resistente a fluidos sin armadura de metal flexible.

• 00: Configuración de certificación de agencia que especifica la entrega estándar sin necesidad de aprobaciones.

Especificaciones del Hardware

Monitorización Mecánica y Dinámica del Rotor TSI

El área de la punta del sensor de 25 mm rige coeficientes específicos de escala de sonda de corrientes de Foucault diseñados para medir parámetros de desplazamiento de alta amplitud durante los ciclos dinámicos de la maquinaria. La evaluación precisa de la dinámica del rotor se mantiene mediante pruebas de validación de voltaje de espacio, estableciendo la posición física de reposo relativa a objetivos de -10 VCC. El blindaje estructural avanzado y la geometría de los componentes producen propiedades nativas de supresión de diafonía que evitan trayectorias de interferencia de señal de RF adyacentes cuando múltiples elementos de gran diámetro operan dentro de marcos deflectores de aceite compartidos.

Información para Pedidos

• 1* Unidad de sonda de proximidad 330851-02-020-060-50-00-00

• 1* Carcasa protectora ClickLoc para terminal coaxial

Directrices de Instalación en Campo

Configuración de Apriete Mecánico y Profundidad

• Monte la carcasa roscada M30 x 2 en la interfaz del soporte, manteniendo una asignación de profundidad de rosca de no menos de 5 roscas completas acopladas dentro del accesorio.

• Gire el cuerpo de la carcasa del sensor para establecer el espacio mecánico requerido, asegurando que el multímetro del terminal siga el voltaje en vivo hasta el punto medio estándar.

Enrutamiento Eléctrico e Interconexiones de Blindaje

• Coloque el cable sin armadura de 5,0 metros dentro de conductos rígidos galvanizados limpios para aislar el polímero de la cubierta de las fuentes térmicas circundantes.

• Termine la disposición del blindaje coaxial exterior en el terminal de la barra de tierra del Proximitor central, evitando bucles de tierra estructurales paralelos a lo largo del cuerpo de la maquinaria.

Preguntas Frecuentes

• ¿Se permite que la línea de cable se intercambie en caliente mientras el bucle del monitor principal está encendido?

  Sí, la estructura del hardware permite la inserción activa en caliente sin corromper los canales de medición de vibración adyacentes en el bus del instrumento.

• ¿Cómo se realiza el proceso de validación del voltaje de espacio in situ durante la configuración de instalación estándar?

  El bucle se verifica conectando un voltímetro digital a los contactos de salida de señal del Proximitor, leyendo un valor de referencia objetivo de -10 VCC.

• ¿Un cambio en la metalurgia del objetivo altera la escala de la sonda de corrientes de Foucault predeterminada de fábrica?

  Sí, la pendiente de la escala se basa en acero AISI 4140, y la utilización de aleaciones alternativas requerirá procedimientos de recalibración de laboratorio separados.

• ¿Qué sucede con la señal del módulo de proximidad si la opción de longitud total del bucle está mal configurada?

  El uso de longitudes de línea eléctrica incorrectas induce cambios de resonancia interna, creando errores de calibración de amplitud y distorsión de la señal.

• ¿Cómo proporciona la geometría de la punta de la sonda una supresión integrada de diafonía dentro de la caja de rodamientos?

  Los devanados de bobina internos están blindados para concentrar el campo magnético hacia adelante, limitando las zonas de escape de emisión radial entre las puntas del sensor.

• ¿Esta variante sin armadura incluye características de protección contra la humedad a lo largo de la cubierta del cable principal?

  Sí, el material de cubierta estándar presenta una alta resistencia química diseñada para aislar los conductores internos contra la neblina de aceite de turbina estándar.

• ¿Cuál es la exposición máxima segura a la temperatura de funcionamiento para el bloque de la punta de la sonda de 25 mm?

  El conjunto de la punta del elemento frontal está clasificado para operar de forma segura en un rango térmico estructural estándar de hasta +177 grados C.

• ¿Se conecta una fuente de alimentación externa directamente a este elemento sensor?

  No, esta sonda pasiva recibe corriente de excitación de alta frecuencia únicamente a través del terminal coaxial de su Proximitor 3300 XL emparejado.
