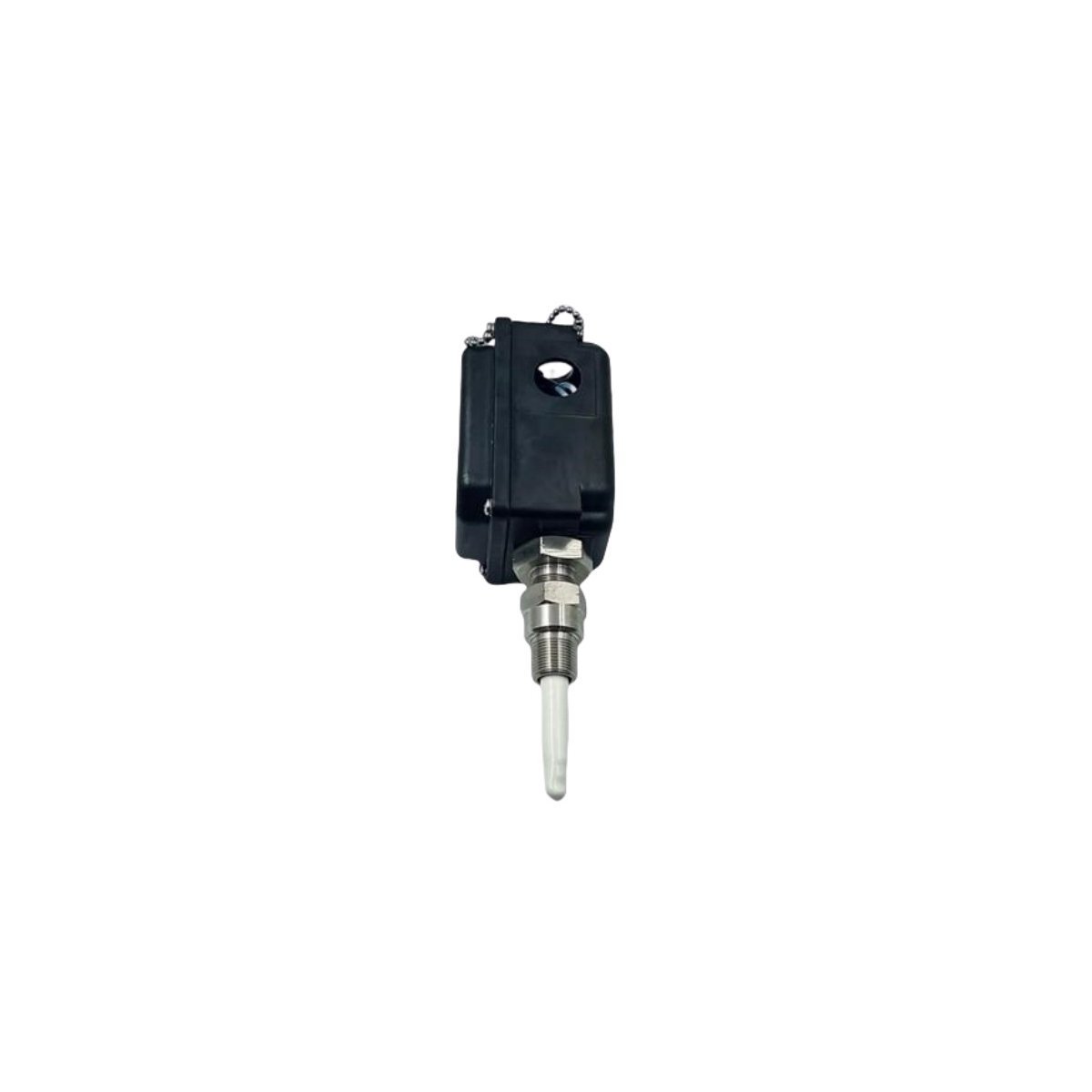

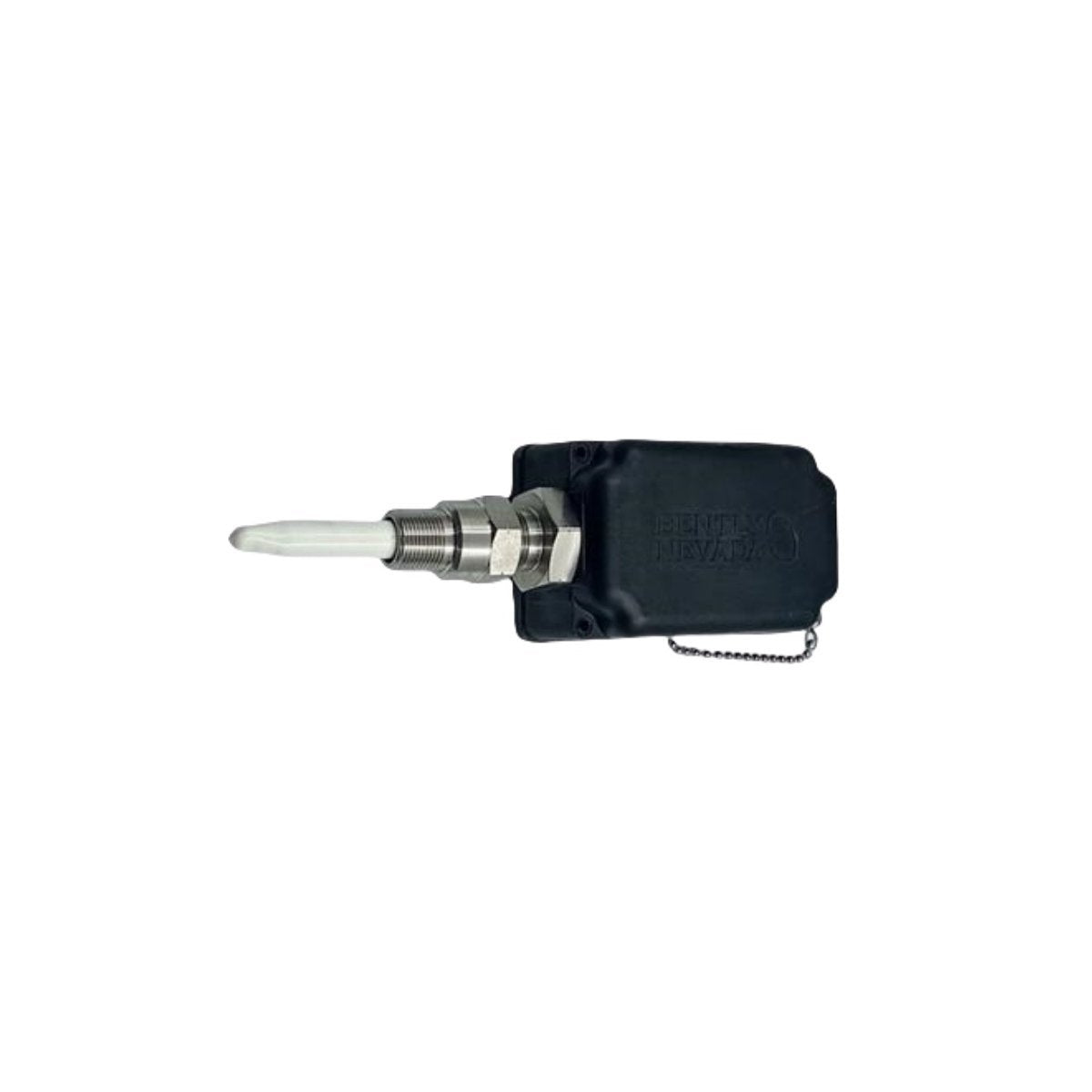

Configurado para la transmisión de señales de posición y vibración del eje sin contacto en redes de monitorización Bently Nevada TSI, el Bently Nevada 330800-16-00-039-03-02 (transductor de proximidad 330800 PROXPAC XL) proporciona ejecución eléctrica directa. El conjunto integra la electrónica del controlador de la sonda con circuitos de detección de corrientes parásitas para la medición continua del desplazamiento del rotor y la salida de señal almacenada en el búfer al hardware de monitorización de vibraciones.

Referencia de identificación del modelo

El código de pedido suministrado 330800-16-00-039-03-02 identifica un conjunto de transductor PROXPAC XL configurado. No se especifica ninguna matriz de sufijo público oficial dentro de los datos proporcionados. El ajuste mecánico, la longitud del sistema de la sonda, el estilo del conector y la configuración del cable deben coincidir con el sistema de transductor 3300 XL asociado durante el reemplazo.

Características técnicas

Escala de sonda de corriente parásita y verificación del espacio

El conjunto PROXPAC XL funciona con una escala de sonda de corriente parásita calibrada que coincide con la sonda conectada y la longitud del cable de extensión. La linealidad del sistema depende de mantener la longitud eléctrica total especificada en todo el circuito de la sonda. Durante la puesta en marcha, la validación de la tensión de espacio estático se realiza comúnmente con respecto a los objetivos nominales cercanos a -10 VCC para verificar el posicionamiento de la sonda dentro del rango de medición lineal.

Se debe mantener la separación de enrutamiento entre canales cuando se instalan varios cables de transductor en bandejas paralelas. La continuidad del apantallamiento y las prácticas de conexión a tierra de un solo punto reducen el acoplamiento electromagnético y la diafonía entre canales de vibración adyacentes.

Preguntas y respuestas técnicas

P: ¿Se puede conectar el transductor PROXPAC XL a longitudes de cable de sonda que no coincidan?
R: La longitud total del sistema del transductor debe coincidir con la especificación de calibración del conjunto del controlador y la sonda. Las longitudes de cable mixtas pueden alterar el factor de escala y el rango lineal.

P: ¿La unidad requiere contacto directo con el eje giratorio?
R: No. El transductor funciona mediante detección de corrientes parásitas y mantiene un espacio de medición sin contacto entre la punta de la sonda y la superficie del objetivo.

P: ¿Qué factor de instalación afecta más a la estabilidad de la señal?
R: El enrutamiento del cable de la sonda, la continuidad de la conexión a tierra del apantallamiento y la separación de los conductores de motor de alta corriente afectan directamente a la susceptibilidad al ruido.

P: ¿Se puede comprobar la salida del transductor durante el arranque?
R: Sí. Las mediciones de voltaje de espacio estático se utilizan comúnmente para verificar el posicionamiento de la sonda y el funcionamiento del transductor antes de la aceleración de la máquina.

P: ¿Se permite el reemplazo en caliente mientras el rack de monitoreo permanece energizado?
R: Las prácticas de reemplazo en campo dependen del sistema de monitoreo asociado y de los procedimientos de aislamiento de la planta. Puede producirse una interrupción de la señal durante la desconexión del cable.

Prácticas de instalación de transductores

Verifique el acoplamiento de la rosca de la sonda y la rigidez de montaje antes de realizar las comprobaciones de alineación del eje. El movimiento excesivo del soporte puede introducir desviaciones en la medición de vibraciones.

Mantenga una separación física entre los cables del transductor y los conductores de salida del variador de frecuencia. Evite radios de curvatura de cable pronunciados cerca de los conectores de la sonda y los accesorios del mamparo.

Termine el apantallamiento del cable de acuerdo con la arquitectura de conexión a tierra del sistema de monitorización. La conexión a tierra de apantallamiento multipunto puede introducir corrientes de ruido circulantes en las señales de vibración de bajo nivel.

Inspeccione las superficies del objetivo de la sonda en busca de contaminación conductora, marcas pronunciadas o excentricidad mecánica antes de la verificación de la calibración. El voltaje de espacio debe estabilizarse antes de que la maquinaria entre en el rango de velocidad operativa.

Información para pedidos

(1) El envío incluye el conjunto del transductor de proximidad PROXPAC XL con la etiqueta de identificación de fábrica configurada.

(2) Los conjuntos de sonda y cable de extensión asociados pueden requerir un pedido por separado, dependiendo de la configuración del sistema del transductor.

(3) El hardware de montaje, los módulos de monitorización y los accesorios de la caja de conexiones de campo no siempre se incluyen con los conjuntos de repuesto.

(4) Verifique la compatibilidad de la serie de la sonda antes de la instalación en los sistemas de monitorización 3300 XL existentes.

Logística y embalaje

Tiempo de entrega: 2-7 días una vez finalizado el pago. Envío disponible a través de los canales logísticos internacionales de DHL, FedEx o UPS.

Cada unidad se empaqueta utilizando embalajes industriales antiestáticos con amortiguación protectora reforzada y materiales de manipulación con barrera de humedad sellada para protección durante el transporte.
