Descripción general del producto

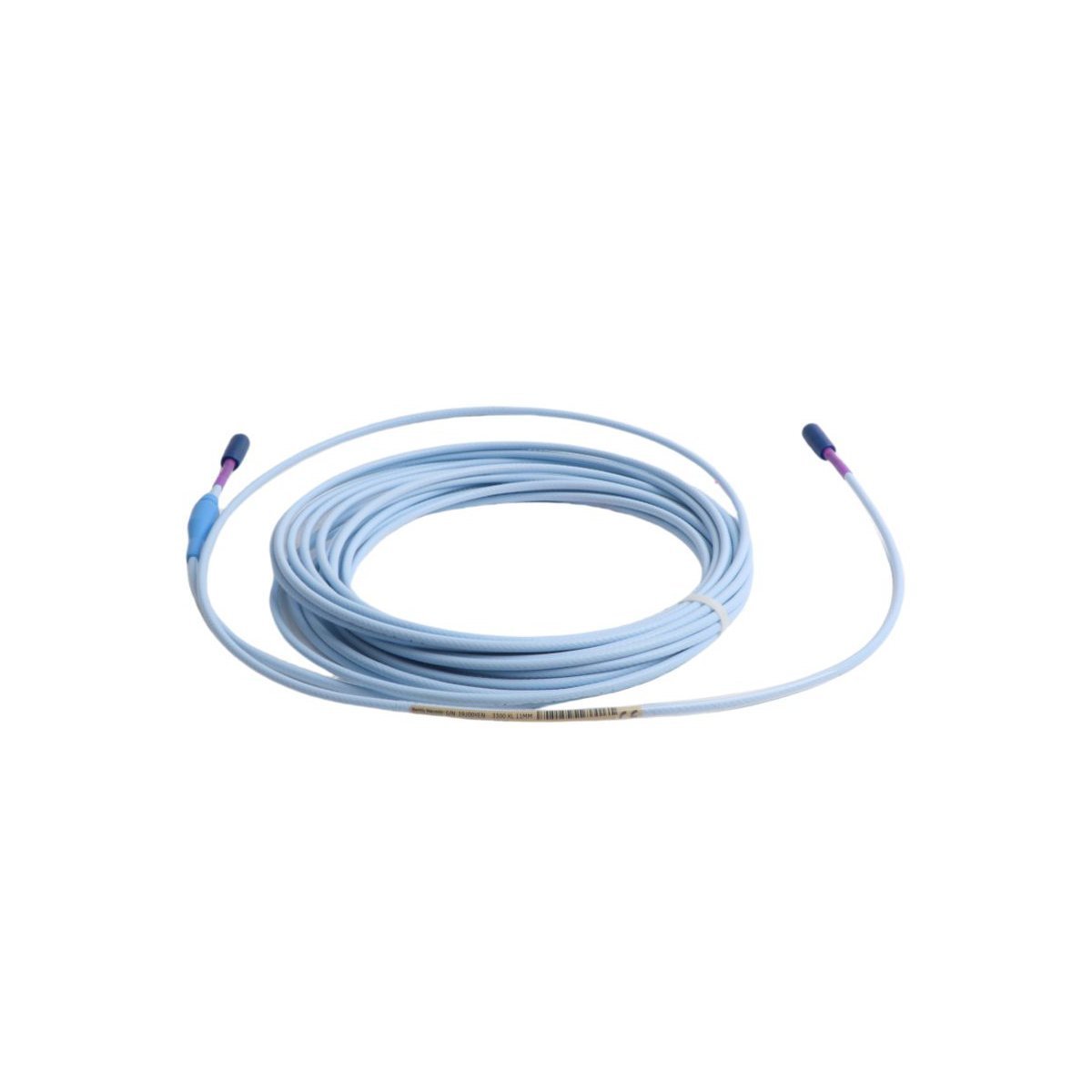

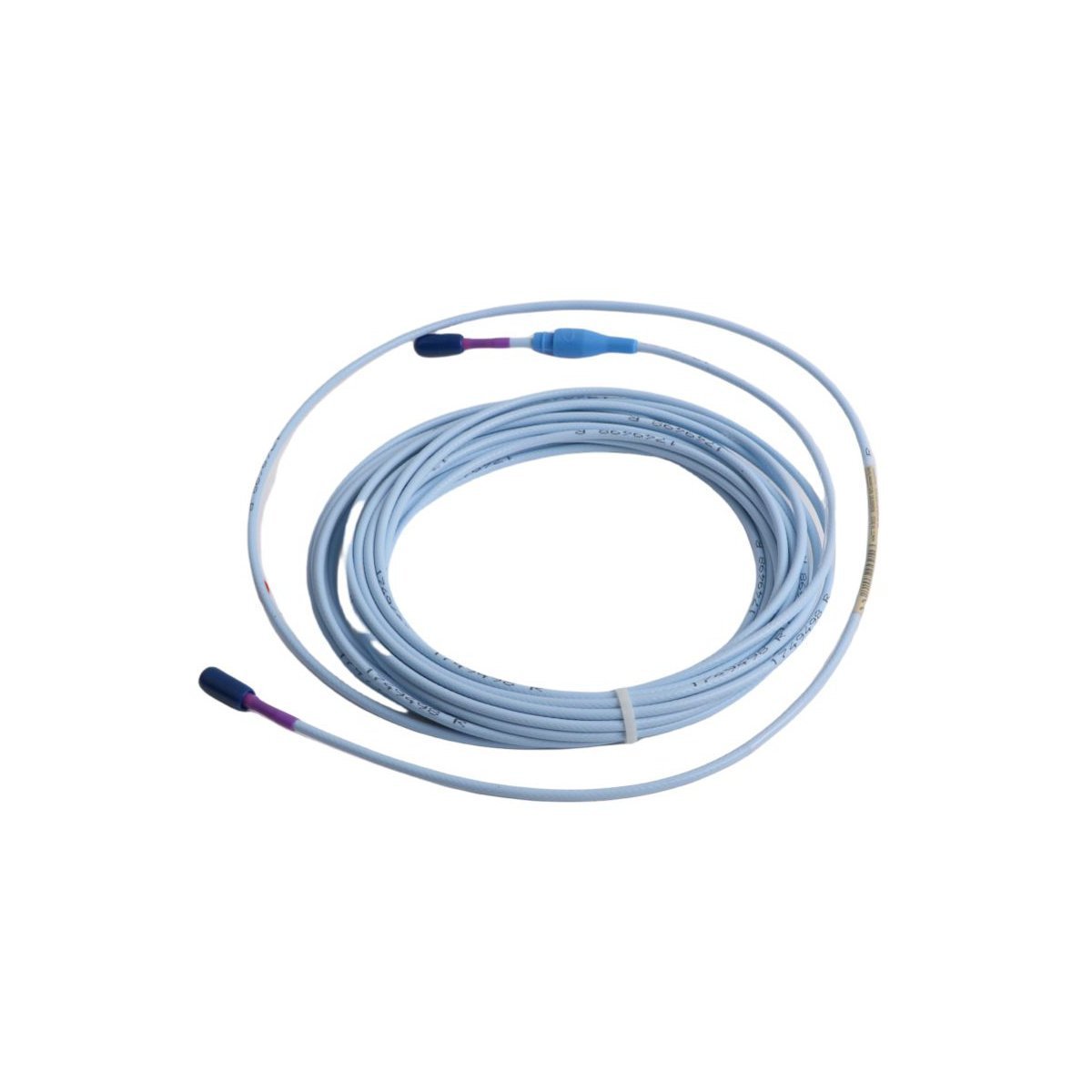

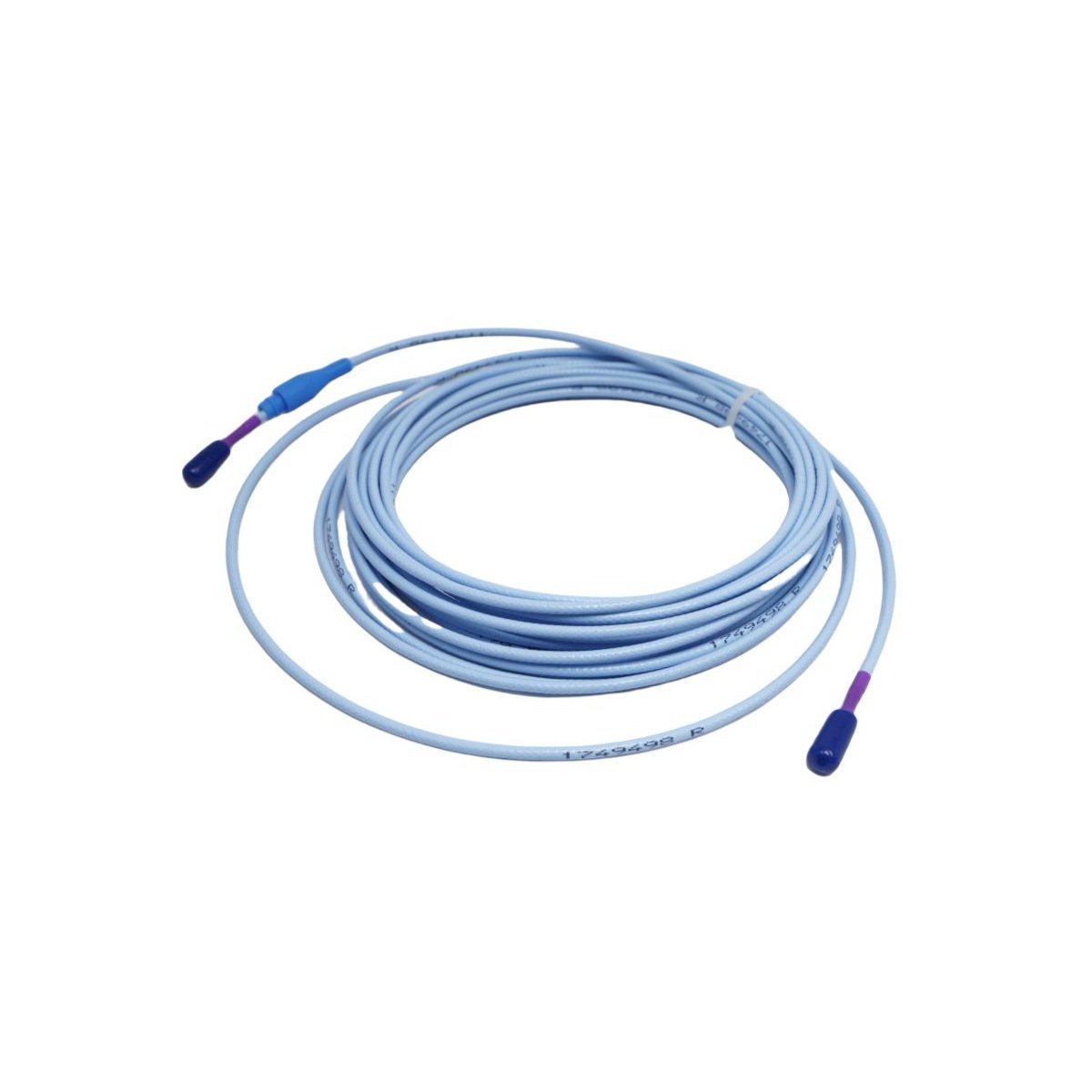

El Bently Nevada 330730-080-02-05 es un cable de extensión 3300 XL de 11 mm de alta resistencia y gran integridad diseñado para funcionar en sistemas críticos de protección de maquinaria (MPS) y bucles de monitoreo continuo de la condición de turbomaquinaria. La plataforma de transductor 3300 XL de 11 mm está específicamente diseñada para aplicaciones industriales que demandan un rango lineal extendido más allá de las opciones estándar de 8 mm, proporcionando una amplia envoltura de seguimiento lineal de 4.0 mm (160 mils). Este cable de extensión sirve como la ruta de señal de RF vital y de impedancia adaptada que conecta una sonda de proximidad de 11 mm a su sensor Proximitor 3300 XL correspondiente.

Esta configuración física específica proporciona una longitud total de 8.0 metros (26.2 pies), construida con un núcleo de cable coaxial de alta durabilidad encerrado dentro de una envoltura de conducto blindado flexible de acero inoxidable entrelazado. Las terminaciones se ejecutan a través de conectores coaxiales en miniatura ClickLoc chapados en oro, que cuentan con una funda protectora de conector preinstalada para evitar el desacoplamiento mecánico y la entrada de fluidos. Equipado con la especificación de 05 Aprobaciones Múltiples, este cable de extensión cumple con las normas globales de cumplimiento de seguridad intrínseca (IS) e ingeniería no incendiaria, lo que facilita la integración segura en entornos de producción peligrosos, explosivos o altamente regulados.

Especificaciones técnicas

Explicación de la configuración del modelo

El código alfanumérico del modelo 330730-080-02-05 define parámetros de diseño físico explícitos y certificaciones de zona peligrosa:

• 330730: Número de catálogo base fundamental para la plataforma de cable de extensión de proximidad 3300 XL de 11 mm para alta temperatura.
• 080: Opción de longitud del cable. Designa exactamente 8.0 metros de longitud física. Esta longitud proporciona el alcance necesario para encaminar los cables desde las carcasas internas calientes de los rodamientos hasta las placas de terminales externas.
• 02: Opción de conector y armadura. Selecciona la cubierta de conducto blindado de acero inoxidable entrelazado premium sobre el núcleo del cable FEP, complementada con una funda protectora de conector instalada en fábrica sobre el enlace ClickLoc.
• 05: Opción de aprobación de agencia. Paquete de certificación de aprobaciones múltiples. Combina las aprobaciones de seguridad intrínseca y no incendiaria de CSA de América del Norte, ATEX europea e IECEx internacional para una conformidad simplificada de zonificación del sitio.

Aplicaciones típicas

El cable de extensión blindado 330730-080-02-05 es fundamental para transmitir señales de desplazamiento de alta frecuencia en equipos rotatorios de gran escala donde las rutas de los sensores de proximidad estándar carecen del rango o la protección mecánica requerida:

• Grandes turbinas de vapor: Transmite datos de posición de empuje axial de doble redundancia y métricas de expansión diferencial, donde los grandes patrones de crecimiento térmico exceden la capacidad de seguimiento de los sensores estándar de 8 mm.
• Generadores de gas de gran utilidad: Captura la vibración radial del eje en el eje transversal estructural y las mediciones de posición del rotor dentro de carcasas de rodamientos calientes y barridas por fluidos.
• Unidades generadoras hidroeléctricas: Rastrea el agotamiento del eje de baja frecuencia y el desplazamiento radial en ejes verticales u horizontales de gran diámetro expuestos a humedad constante.
• Compresores centrífugos de alta capacidad: Protege las transmisiones de gas de megavatios y los trenes de compresión química aguas abajo de eventos catastróficos de roce axial interno.

Compatibilidad del sistema

Para evitar imprecisiones de fase y atenuación de la señal, el cable 330730-080-02-05 debe combinarse con elementos de hardware del sistema 3300 XL de 11 mm correspondientes:

• Sondas de proximidad: Se integra con sondas de proximidad 3300 XL de 11 mm (como las series 330701, 330702, 330703 o 330704). Dado que el cable de extensión tiene 8.0 metros de largo, debe coincidir con un cable de sonda integrado de 1.0 metro para cumplir con el estándar de sintonización total del sistema de 9.0 metros.
• Sensores Proximitor: Se conecta directamente a un sensor Proximitor 3300 XL de 11 mm calibrado (Modelo 330780). Es completamente incompatible con los osciladores Proximitor 3300 XL de 5 mm u 8 mm, que utilizan frecuencias de RF distintas y un factor de escala de 200 mV/mil.
• Monitores de monitoreo continuo: Se conecta a las terminaciones de entrada del panel posterior del módulo Bently Nevada 3500/42M Proximitor Seismic Monitor o a arquitecturas de protección distribuidas Orbit 60.

Pautas de integración y enrutamiento de hardware

• Verifique la longitud total del sistema: Confirme que la longitud combinada del cable de la sonda de proximidad y de este cable de extensión coincide con la longitud total especificada en la placa frontal del sensor Proximitor (9.0 metros en total).
• Seguridad de aislamiento del conector: Asegúrese de que la conexión ClickLoc permanezca limpia y aislada dentro de la caja de conexiones. El protector de conector incluido debe estar completamente acoplado; no permita que las superficies metálicas desnudas hagan contacto con las carcasas metálicas.
• Evite ángulos de conducto pronunciados: Observe el estricto radio de curvatura mínimo de 25.4 mm (1.0 pulgada) para el conducto blindado. Forzar curvas más cerradas puede distorsionar el espaciado coaxial interno, cambiando la impedancia característica.
• Separación física de líneas de alta tensión: Encamine los cables de extensión del sensor de baja tensión a través de conductos de instrumentos dedicados y con conexión a tierra. Mantenga una separación mínima de 300 mm (12 pulgadas) de las líneas de motor de CA de alta tensión o los variadores de conmutación para evitar el ruido EMI.
• Drenajes de humedad del conducto: Al encaminar los cables desde los puntos de la carcasa externa hasta las cajas de campo, instale drenajes de conducto de punto bajo o bucles de goteo para evitar que el agua o la condensación se acumulen en la interfaz del conector.

Ventajas del producto

• Rango de seguimiento mecánico extendido: Permite un seguimiento confiable en un perfil lineal de 4.0 mm, ideal para monitorear máquinas con alto juego axial o expansión térmica.
• Armadura entrelazada de acero inoxidable: La armadura metálica de alta resistencia envuelve el cable FEP interno, resistiendo cortes físicos, fuerzas de aplastamiento y abrasión de lubricantes de proceso calientes.
• Acoplamiento ClickLoc audible: Los conectores de acoplamiento chapados en oro se sujetan firmemente con un movimiento de empuje y giro, resistiendo el desacoplamiento inducido por la vibración sin herramientas de crimpado especializadas.
• Aprobación global de seguridad intrínseca: El código "05" proporciona aprobación universal en los marcos ATEX, IECEx y CSA, simplificando la adquisición internacional y la ingeniería de activos del sitio.
• No requiere calibración en campo: La capacitancia e impedancia características controladas con precisión permiten un reemplazo directo sin necesidad de volver a sintonizar el rack de monitoreo.

Información para pedidos

Logística y envío

Protocolo de embalaje profesional:

Cada cable de extensión blindado Bently Nevada 330730 se sella dentro de un blindaje de embalaje industrial antiestático para proteger el núcleo dieléctrico interno contra los peligros de descarga electrostática (ESD). La longitud blindada se enrolla cuidadosamente para eliminar las tensiones de torsión, se fija con bandas de retención de alta densidad y se empaqueta dentro de una envoltura de espuma amortiguadora de vibraciones dentro de una caja de envío exterior estructural de alta resistencia para garantizar un tránsito internacional sin daños.

Preguntas frecuentes

• ¿Se puede combinar este cable de extensión de 11 mm con una sonda de proximidad estándar 3300 XL de 8 mm?

  No. El sistema de 11 mm funciona con un bucle de impedancia de 75 Ω y una sintonización de RF de baja frecuencia. Mezclarlo con componentes de 8 mm arruina la calibración del factor de escala.

• ¿Qué longitud total de sistema de bucle requiere este cable de extensión de 8.0 metros?

  Este cable de 8.0 metros debe combinarse con un cable de sonda integrado de 1.0 metro. Esto crea la longitud eléctrica total exacta de 9.0 metros que necesita el Proximitor.

• ¿Qué especifica el código de opción "02" para este número de pieza?

  El código "02" significa que el cable cuenta con una capa de conducto blindado de acero inoxidable protector y una funda protectora de conector transparente instalada en fábrica.

• ¿Qué factor de escala de salida ayuda a proporcionar este cable de extensión?

  Cuando se integra en un sistema 3300 XL de 11 mm completo, produce un factor de escala de salida nominal de 3.94 V/mm (100 mV/mil) en un rango de 4.0 mm.

• ¿Cómo se prueba un cortocircuito interno en este cable usando un multímetro?

  Desconecte ambos extremos del cable. Mida la resistencia entre el pin central y la carcasa exterior; debe mostrar un circuito abierto infinito.

• ¿La armadura de acero inoxidable hace que el cable sea completamente rígido?

  No. La armadura entrelazada proporciona una protección robusta contra el aplastamiento al tiempo que permanece lo suficientemente flexible como para soportar un radio de curvatura mínimo de instalación de 25.4 mm.

• ¿Se puede cortar y acortar este cable en el campo para ahorrar espacio?

  Nunca acorte ni empalme este cable. Alterar la longitud física calibrada de fábrica cambia la capacitancia del bucle, invalidando las mediciones del monitor.

• ¿Se requiere una herramienta especial para acoplar o desacoplar los conectores ClickLoc?

  No se necesitan herramientas. Las interfaces ClickLoc utilizan un mecanismo manual de empuje y giro que se bloquea con un clic audible para evitar que se afloje debido a la vibración de la máquina.

• ¿Qué clasificaciones específicas de zona peligrosa cubre la aprobación "05"?

  La opción "05" combina las clasificaciones ATEX, IECEx y CSA para un uso seguro en las Zonas 0, 1 y 2, así como en las áreas de Clase I, División 1 y 2.

• ¿Por qué el sistema de 11 mm utiliza un factor de escala de 100 mV/mil en lugar de 200 mV/mil?

  El factor de escala más bajo permite que el sistema comprima un amplio rango de seguimiento lineal de 4.0 mm de forma segura dentro del límite de potencia estándar del monitor de -24 VCC.
