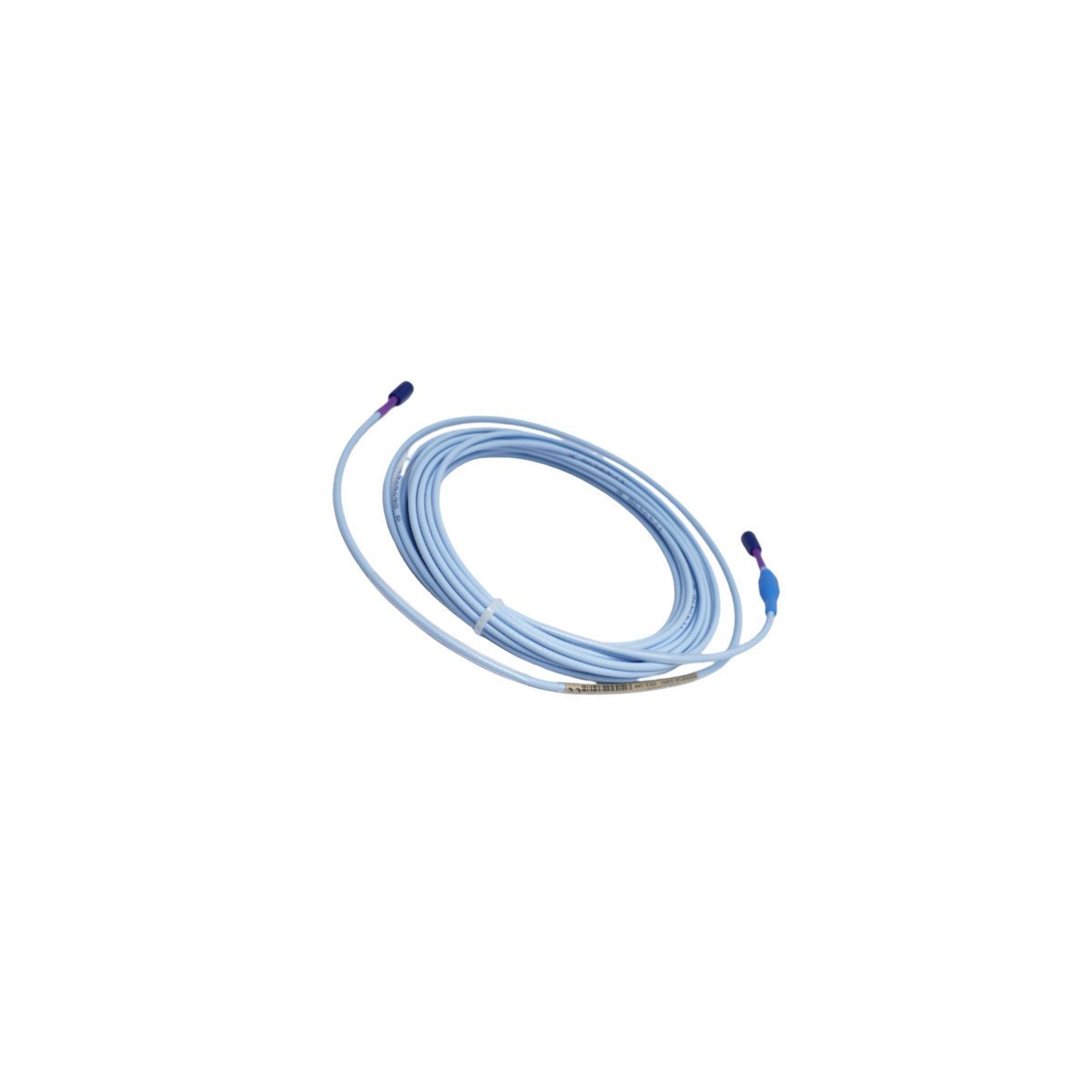

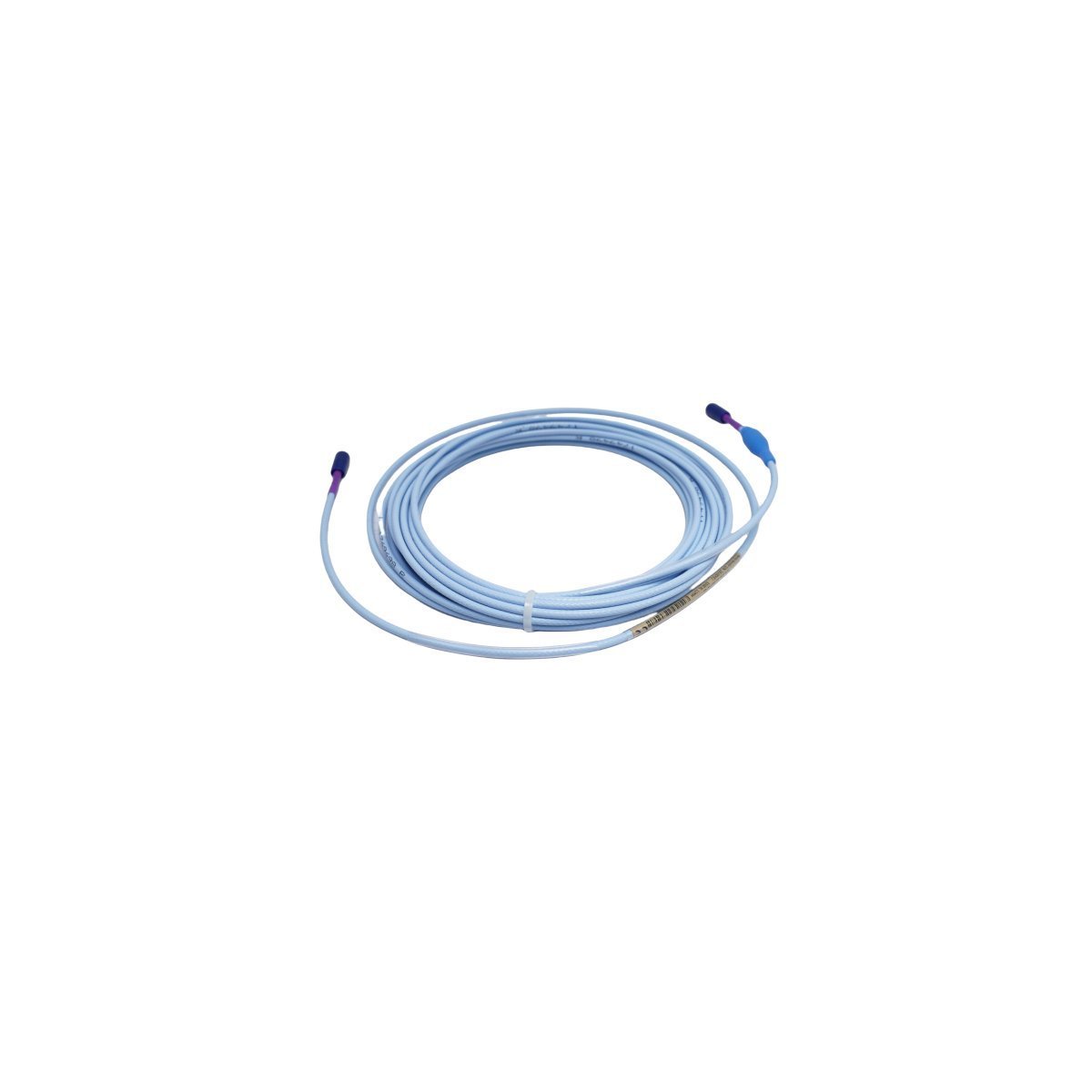

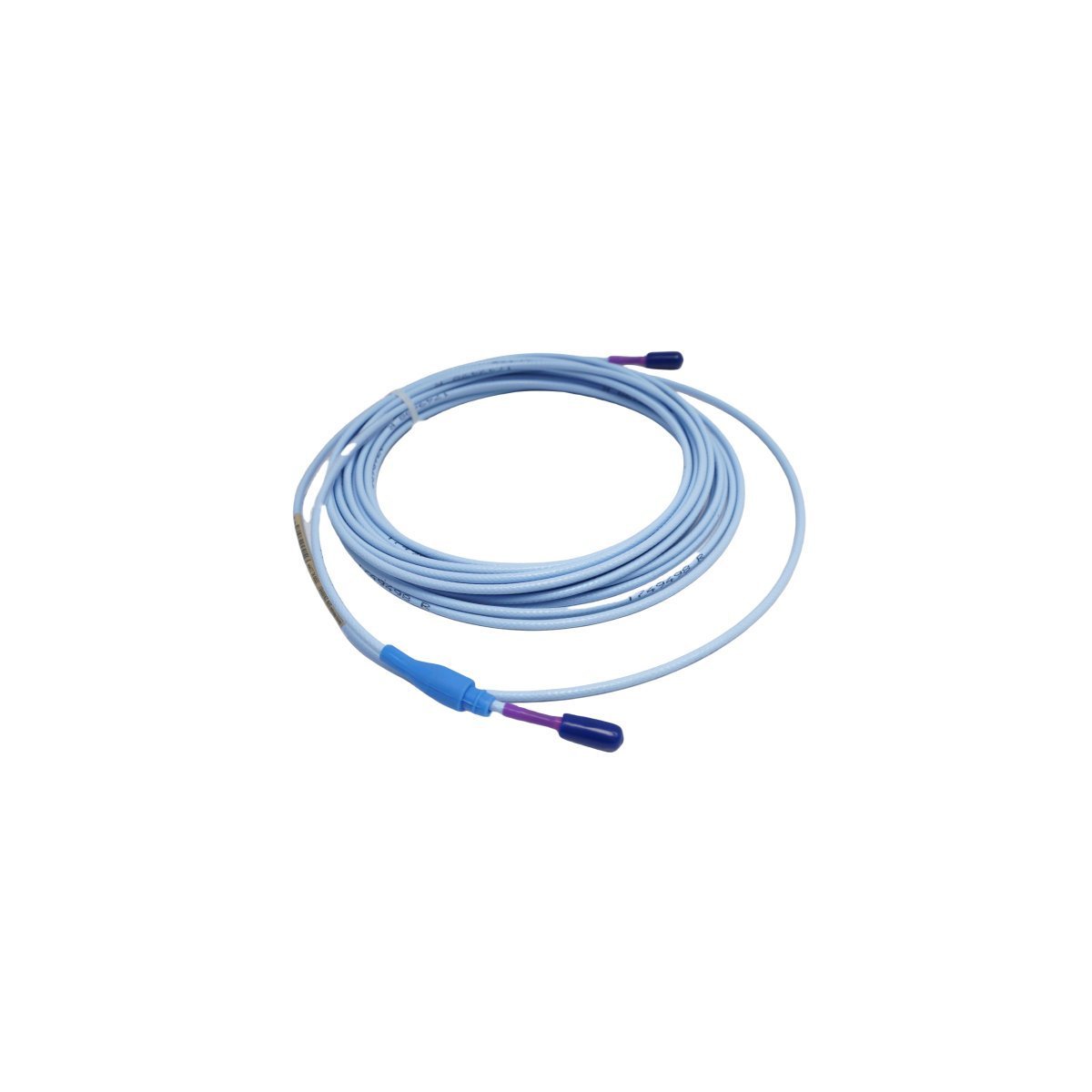

Configurado para la transmisión de señales de alta frecuencia en los sistemas de monitoreo 3300 XL, el Bently Nevada 330730-080-02-00 (Cable de extensión 330730-080-02-00) proporciona continuidad eléctrica física directa entre la sonda de proximidad y el sensor Proximitor.

Matriz de componentes del sufijo

El número de pieza 330730-080-02-00 indica la siguiente configuración de hardware:

• 330730: Conjunto de cable de extensión 3300 XL.

• 080: Requisito de longitud total del sistema de 8.0 metros.

• 02: Opción de conjunto de conector con componentes protectores.

• 00: Sin opciones de aprobación de agencia.

Especificaciones del hardware

Dinámica del rotor y acondicionamiento de la señal

El rendimiento del sistema 3300 XL se basa en mantener una ruta de impedancia precisa de 75 ohmios en todo el bucle del transductor. Para obtener datos precisos de la dinámica del rotor, se requiere una escala constante de la sonda de corriente de Foucault; por lo tanto, la longitud total del cable debe coincidir con la configuración de calibración del Proximitor. La validación del voltaje de holgura (objetivos de -10 VCC) se realiza en el terminal del Proximitor para garantizar que el sistema funcione dentro de su rango de detección lineal. Además, la supresión de diafonía se mantiene utilizando un blindaje coaxial de alta calidad que debe permanecer continuo, asegurando que las señales portadoras de alta frecuencia estén protegidas de la interferencia electromagnética inducida en el entorno industrial.

Información para pedidos

• 1 x conjunto de cable de extensión 330730-080-02-00

• 1 x kit de interfaz de conector ClickLoc

• 1 x tapa protectora del conector

• 1 x manual de instalación

Pautas de instalación en campo

• Enrutamiento del cable: Mantenga un radio de curvatura estático mínimo de 25 mm. Exceder este límite alterará la impedancia característica del cable coaxial.

• Acoplamiento del conector: Apriete a mano todas las conexiones ClickLoc. No utilice herramientas externas para evitar daños en los sellos internos y los pines de contacto.

• Conexión a tierra: Asegúrese de que el blindaje del cable esté conectado al punto de tierra común del sistema de monitoreo para eliminar posibles bucles de tierra.

• Soporte: Utilice bridas o abrazaderas para asegurar el conjunto, asegurándose de que no se aplique tensión mecánica a las uniones del conector durante el funcionamiento de la máquina.

Preguntas frecuentes

• P: ¿Se puede acortar este cable para adaptarlo a una instalación específica?

  R: No. El cable está calibrado para una longitud de sistema específica; cortar o empalmar creará discontinuidades de impedancia y dará lugar a errores de medición.

• P: ¿Es compatible este cable con los sistemas heredados de la serie 3300?

  R: No. Está diseñado específicamente para la plataforma 3300 XL y no es eléctrica ni mecánicamente compatible con los equipos de proximidad más antiguos de la serie 3300.

• P: ¿Cuál es el beneficio de la opción de conector protector?

  R: Esta opción incluye una protección mejorada de la carcasa, que ofrece una mayor resistencia a los contaminantes y al estrés mecánico incidental en el punto de conexión.

• P: ¿Cómo afecta la temperatura ambiente al rendimiento del cable?

  R: El cable está diseñado para funcionar entre -51 °C y +177 °C. No manipule el cable en el extremo inferior de este rango para evitar el agrietamiento del aislamiento.

• P: ¿El blindaje proporciona retorno eléctrico?

  R: No. El blindaje coaxial está diseñado para el aislamiento electromagnético. La ruta de retorno es la trenza exterior, que debe conectarse correctamente al Proximitor.

• P: ¿Puedo usar esto con Proximitors que no sean de Bently Nevada?

  R: No. El sistema está diseñado como un conjunto combinado; no se puede garantizar el rendimiento cuando se utiliza hardware de diferentes fabricantes.

• P: ¿Cómo identifico si el cable de extensión está fallando?

  R: Un cable defectuoso a menudo resulta en una pérdida de voltaje de holgura o lecturas de vibración erráticas. Verifique la continuidad e inspeccione los conectores en busca de corrosión o residuos.

• P: ¿Cuál es el impacto de la humedad en el conector?

  R: La entrada de humedad creará fugas de señal y datos erráticos. Asegúrese de que los conectores estén sellados con las tapas protectoras provistas cuando no estén acoplados.
