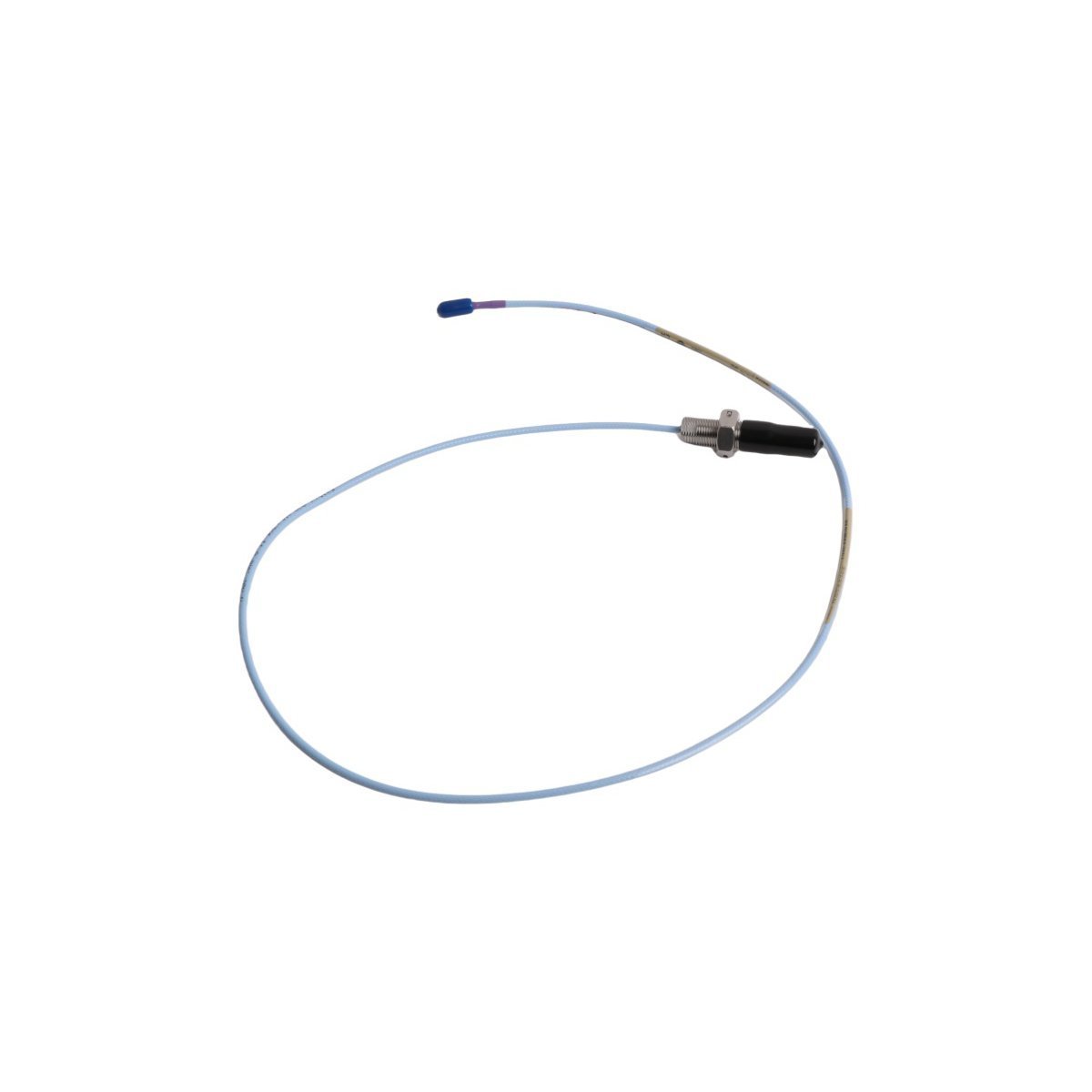

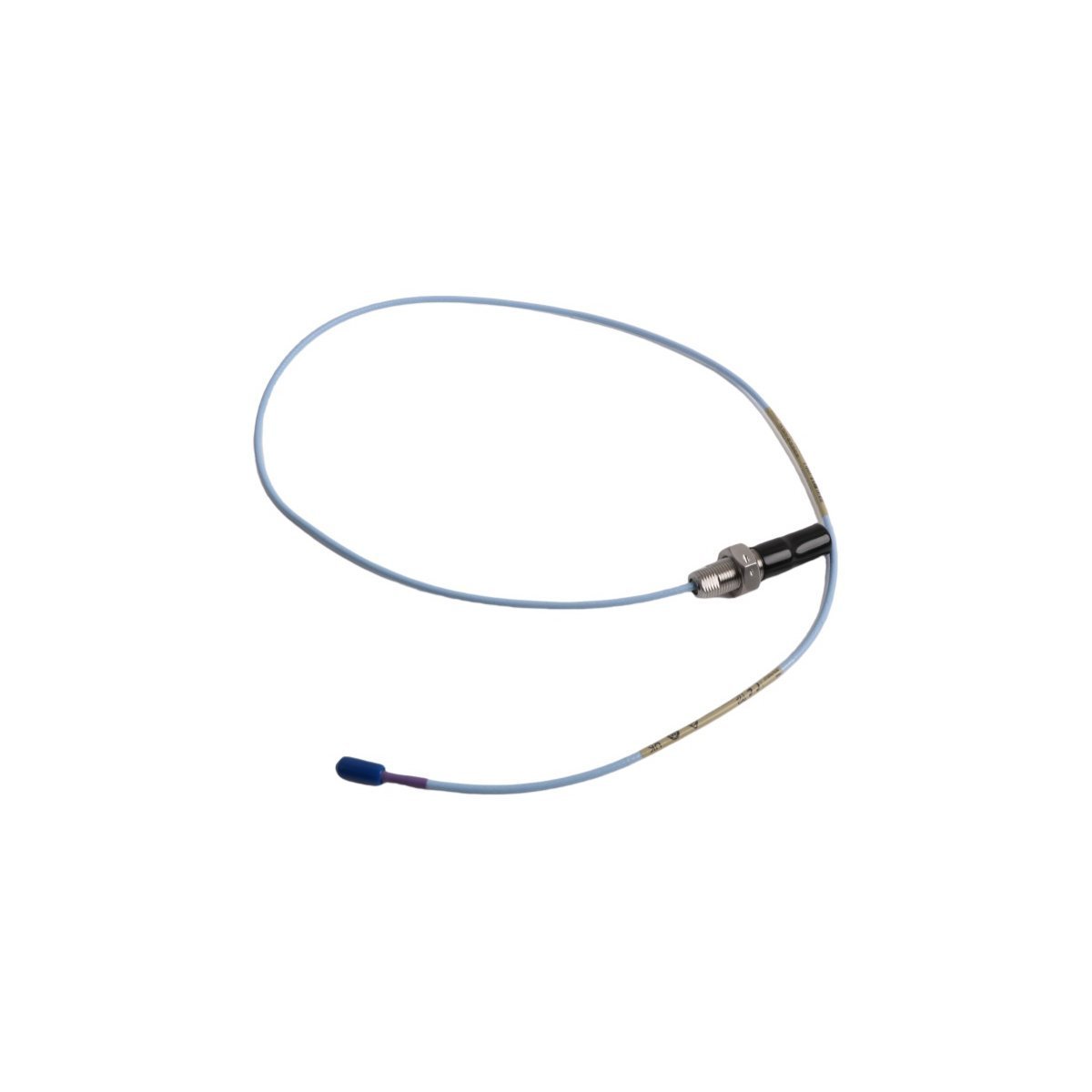

Configurada para mediciones de vibración y desplazamiento sin contacto en instalaciones de maquinaria rotatoria a gran escala, la Bently Nevada 330707-00-25-10-02-00 (sonda de proximidad 330707) proporciona una ejecución física/eléctrica directa. Este conjunto de transductor con punta de 11 mm de diámetro establece campos de corrientes parásitas de alta frecuencia sobre estructuras metálicas giratorias, proporcionando datos precisos de monitoreo de desplazamiento de largo alcance directamente a los bucles de acondicionamiento de Proximitor coincidentes y a los planos posteriores del rack TSI.

Especificaciones del sistema del transductor

Escalado de la sonda de corrientes de Foucault y validación de la dinámica del rotor

Las dimensiones estructurales de la punta del sensor 330707-00-25-10-02-00 de 11 mm modifican las constantes de escalado de la sonda de corrientes de Foucault de referencia, proporcionando una ventana de medición extendida necesaria para la validación de la dinámica del rotor estructural en ejes de gran diámetro. La configuración del bucle de hardware requiere un objetivo de validación de voltaje de espacio constante de -10 VCC para establecer el cero de funcionamiento mecánico directamente en el centro de la amplia curva de transformación lineal. Las capas de diseño coaxial y la densidad de la trenza física proporcionan una supresión de diafonía altamente enfocada, conteniendo la contaminación de la señal de RF cuando múltiples sondas 3300 XL operan adyacentes entre sí.

Preguntas y respuestas sobre la validación de hardware

P: ¿Cómo se verifica la validación del voltaje de espacio físico (objetivo de -10 VCC) durante la instalación en línea?

R: Ajuste la profundidad de inmersión mecánica de la sonda dentro del soporte de la carcasa roscada mientras rastrea la salida de CC bruta a través de los bloques de terminales de salida hasta que la lectura registre el punto medio nominal de -10 VCC.

P: ¿Se puede desacoplar el enlace del terminal coaxial mientras el bucle de control de la máquina está activo?

R: Sí. Aislar el conjunto de cable coaxial pasivo no daña las bobinas de inducción internas del sensor, pero interrumpe el bucle de retroalimentación de monitoreo instantáneamente, activando un fallo "No OK" en el rack del monitor principal.

P: ¿Qué variaciones metalúrgicas alteran los límites de escalado de la sonda de corrientes de Foucault configurados?

R: El bucle del transductor 3300 XL de 11 mm se calibra en fábrica utilizando acero AISI 4140 estándar. La interacción con aleaciones metálicas alternativas sesga la respuesta de salida de 100 mV/mil a menos que se ajuste a una variante de Proximitor modificada.

Reglas de montaje en campo mecánico

• Enrosque el conjunto de la sonda en su soporte de montaje local a mano, comprobando las tolerancias físicas con frecuencia para asegurarse de que la cara de la punta de 11 mm no toque el objetivo giratorio.

• Limpie los pasadores de conexión coaxiales en miniatura con disolvente eléctrico limpio y verifique las condiciones completamente secas antes de unir y atornillar el collar exterior.

• Encamine el cable de extensión sin blindaje dentro de conductos de acero blindados flexibles de pared gruesa para reducir la exposición a aplastamientos, fuerzas de corte o desgaste abrasivo.

• Asegúrese de que la capa de blindaje metálico exterior se conecte a tierra únicamente en la barra colectora de tierra de la carcasa del Proximitor para eliminar los campos de ruido de bucle de tierra paralelos.

Manifiesto del kit enviado

• 1 x Sonda de proximidad Bently Nevada 330707-00-25-10-02-00

• 2 x Tuercas de bloqueo hexagonales de latón

• 1 x Hoja de especificaciones de calibración de hardware

Protocolos de embalaje y logística

Tiempo de entrega: 2-7 días una vez que se asegura la verificación del pago. Los envíos se despachan internacionalmente a través de transportistas de confianza, incluidos DHL, FEDEX o UPS. Los componentes se sellan dentro de un embalaje industrial antiestático especializado y están soportados por paredes de espuma amortiguadora personalizadas para garantizar que las propiedades físicas y los estados de calibración permanezcan intactos durante las fases de entrega internacional.
