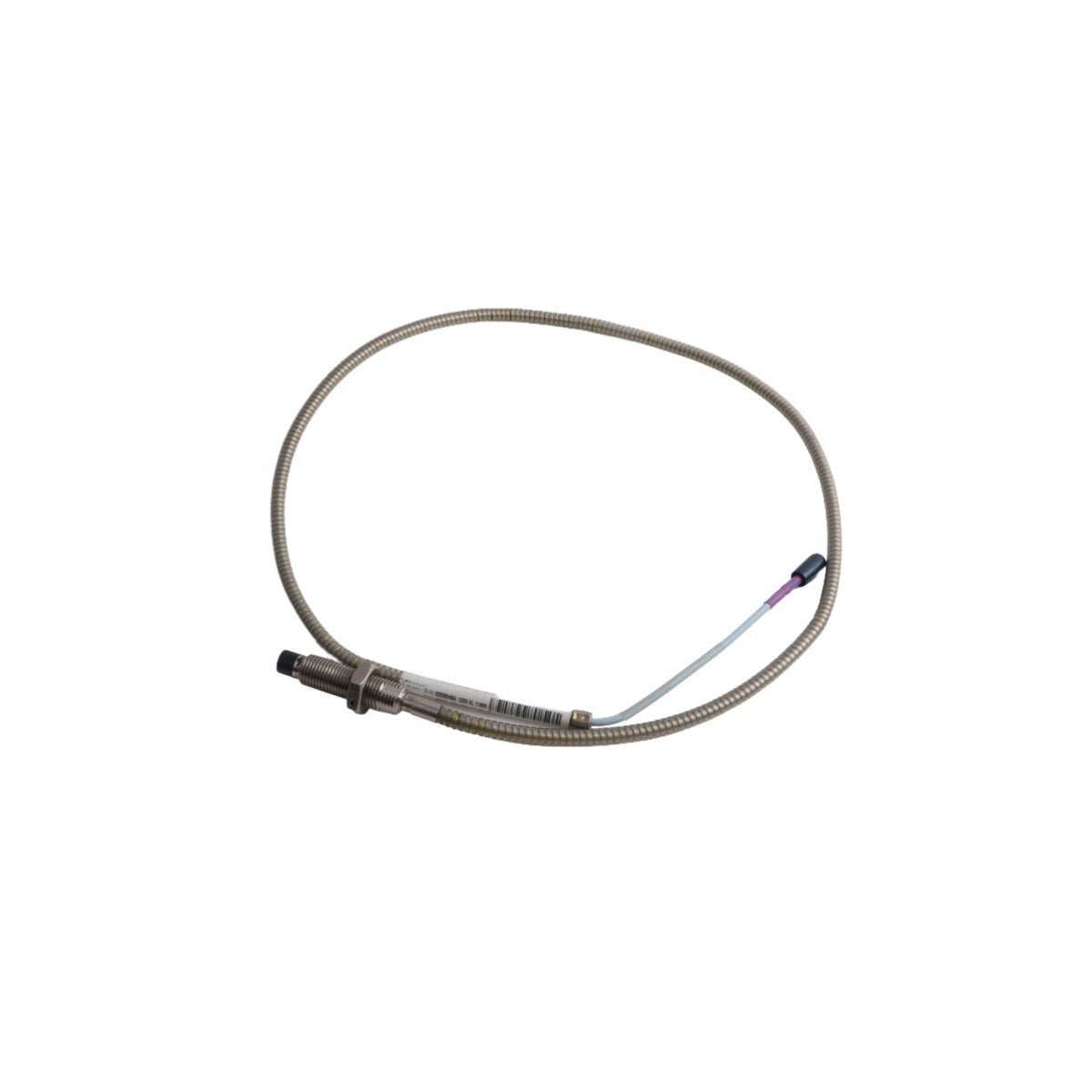

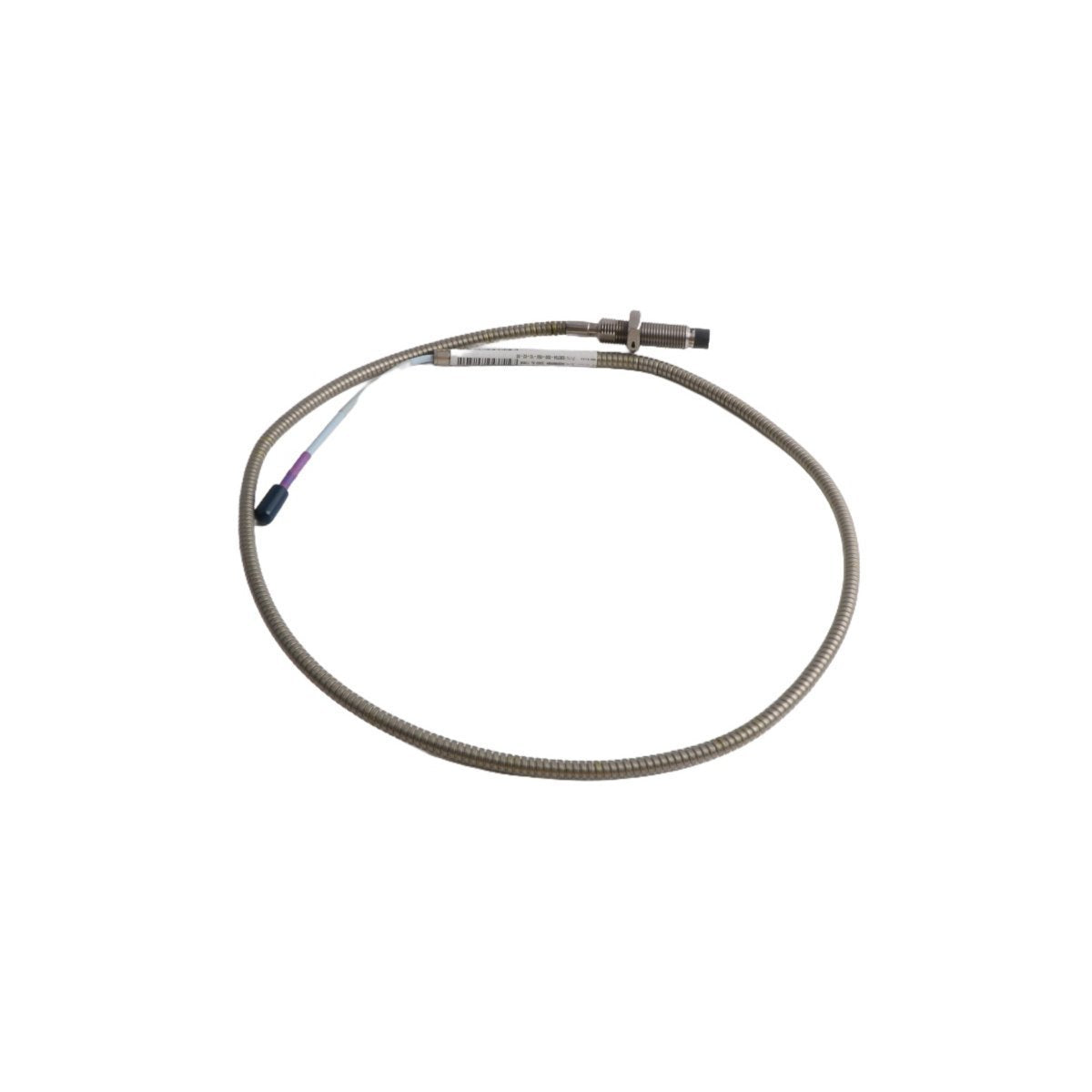

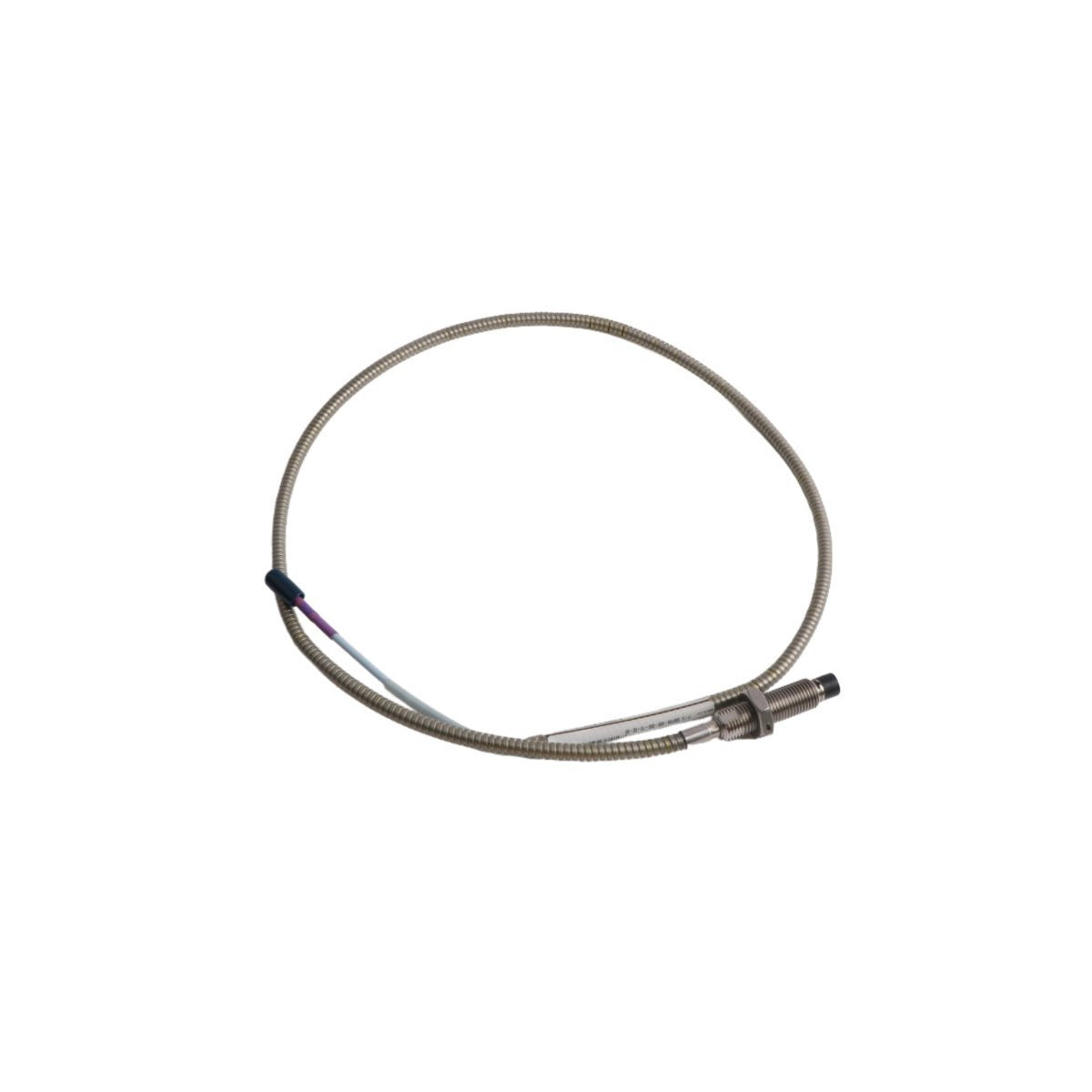

Configurado para la medición precisa del desplazamiento en maquinaria rotativa, el Bently Nevada 330704-000-050-10-02-00 (sensor Proximitor 330704) proporciona una ejecución física directa del acondicionamiento de la señal del transductor de corrientes de Foucault para sistemas de monitoreo de vibraciones sin contacto.

Matriz de configuración del modelo

El 330704 es un miembro de la familia de sensores Proximitor 3300 de 5 mm y 8 mm. La designación específica del catálogo refleja las opciones de configuración de montaje, la longitud total del sistema (5,0 metros), los requisitos de aprobación de la agencia y las opciones de hardware de montaje.

Especificaciones de hardware

Monitoreo mecánico y características TSI

El sensor Proximitor realiza una escala crítica de la sonda de corrientes de Foucault para garantizar una salida lineal en relación con la holgura del objetivo. La validación precisa del voltaje de la holgura se realiza asegurando que la salida permanezca dentro del rango lineal, normalmente con ajustes de rango medio de -10 VCC. La supresión de la diafonía entre sondas adyacentes se logra mediante técnicas de modulación de frecuencia, lo que evita interferencias en aplicaciones de dinámica de rotor multicanal donde se requieren datos de posición del eje de alta resolución para el análisis de diagnóstico.

Información para pedidos

• Sensor Proximitor Bently Nevada 330704

• Documentación de calibración de fábrica

• Kit de hardware de montaje (según sufijo 02-00)

• Nota: La sonda y el cable de extensión deben coincidir con la longitud del sistema de 5,0 metros para una calibración correcta.

Pautas de instalación en campo

• Conexión a tierra: Asegúrese de que la carcasa del sensor esté aislada de la superficie de montaje, a menos que el manual de instalación de la máquina requiera configuraciones de conexión a tierra específicas.

• Enrutamiento de cables: Utilice conductos dedicados para el cableado de la señal para evitar el ruido inducido; evite las tiradas paralelas con cables de CA de alto voltaje o cables de salida de accionamiento del motor.

• Ajuste de holgura: Utilice un calibre de espesores para verificar la holgura en frío entre la punta de la sonda y el material objetivo, típicamente ajustado a 1,27 mm (50 mils).

• Mantenimiento del conector: Inspeccione los conectores coaxiales en busca de signos de oxidación o contaminación; asegúrese de que las conexiones macho y hembra estén apretadas con los dedos para evitar discontinuidades de impedancia.

Información logística

• Tiempo de entrega: 3-5 días hábiles después de la confirmación del pago.

• Envío a través de DHL, FEDEX o UPS.

• Los componentes se aseguran en un embalaje industrial antiestático para mantener la integridad y proteger los circuitos electrónicos sensibles contra impactos mecánicos durante el envío.

Preguntas frecuentes

1. ¿Cómo se verifica el estado de la sonda?

   El estado de la sonda se verifica midiendo el voltaje de la holgura y asegurándose de que la señal refleje la posición física conocida del eje del rotor sin ruido ni desviación.

2. ¿Qué causa la inestabilidad del voltaje de la holgura?

   La inestabilidad suele ser causada por puntas de sonda dañadas, aislamiento degradado del cable de extensión o interferencia electromagnética externa.

3. ¿Puede la sonda operar en entornos peligrosos?

   La instalación en zonas peligrosas requiere el cumplimiento de las clasificaciones de aprobación de agencia específicas designadas en el sufijo del sensor.

4. ¿Cuál es la vida útil esperada?

   La vida útil operativa está determinada por las condiciones ambientales y la intensidad de la exposición a las vibraciones; los sensores deben inspeccionarse durante las principales paradas de revisión.

5. ¿Con qué frecuencia se debe verificar la calibración?

   Se recomienda verificar la calibración anualmente o durante el mantenimiento programado de la máquina para garantizar la precisión del transductor dentro del rango de linealidad especificado.
