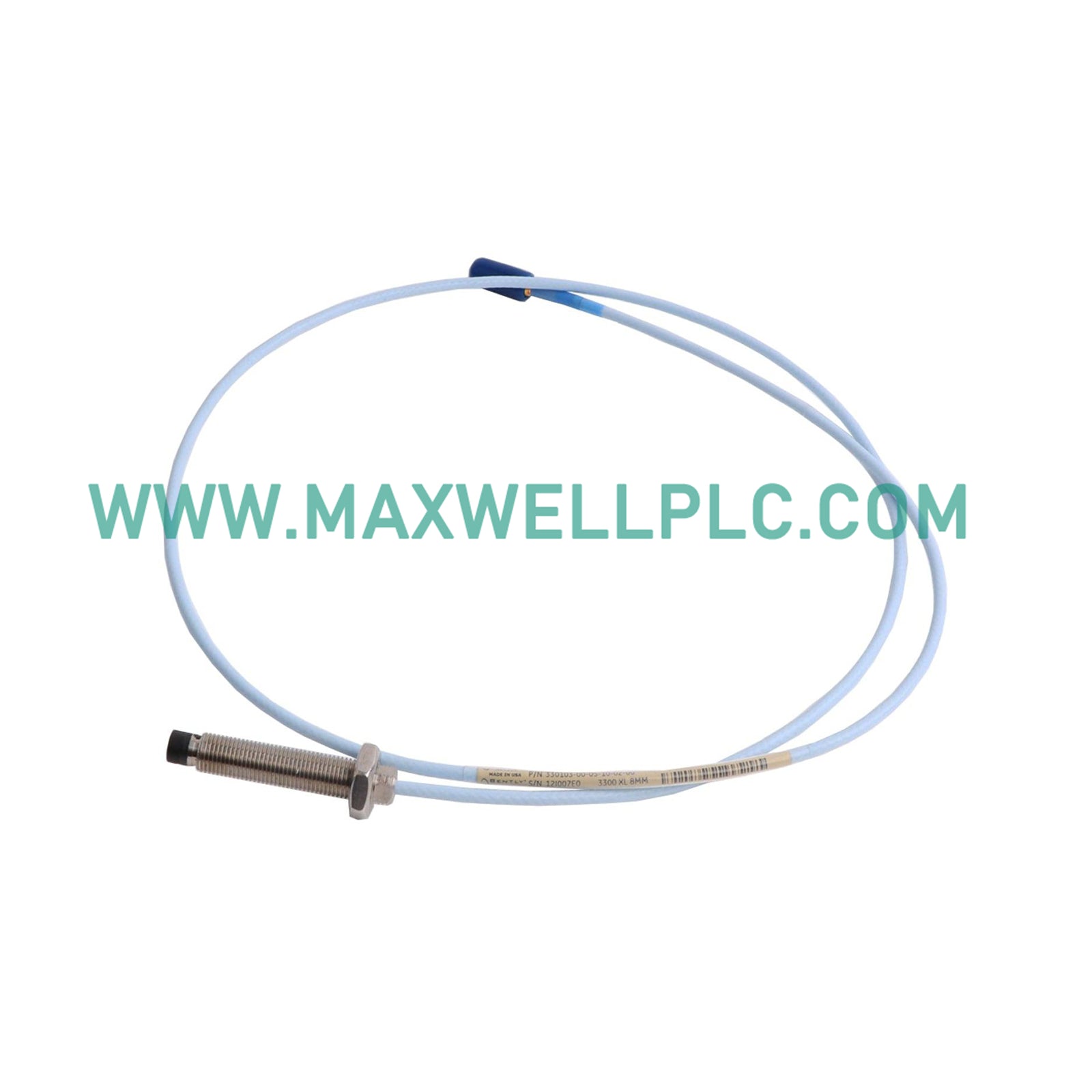

Configurado para una medición de desplazamiento sin contacto precisa en arquitecturas de monitoreo industrial, el Bently Nevada 330703-06-000-080-10-02-00 (Sondas de Proximidad 330703-06-000-080-10-02-00) proporciona una generación de señal física directa basada en la proximidad a objetivos conductores.

Desglose de la configuración

• Serie: 3300 XL 11 mm
• Tamaño de rosca: M14 x 1.5
• Longitud sin rosca: 60 mm
• Longitud total de la caja: 80 mm
• Longitud del cable: 1.0 metro (3.3 pies)
• Conector: Coaxial en miniatura ClickLoc

Especificaciones del hardware

Monitoreo mecánico y propiedades TSI

La sonda facilita el escalado de la sonda de corriente de Foucault para una medición precisa de la holgura entre la punta del sensor y el componente giratorio observado. Se requiere una validación precisa del voltaje de la holgura para garantizar que la salida del sistema mantenga un objetivo nominal de -10 VCC en el centro del rango lineal. Se requiere una instalación precisa para gestionar la dinámica del rotor y garantizar que las señales no se vean influenciadas por una instalación incorrecta o posibles problemas de supresión de diafonía que surjan de la proximidad a otras sondas sensoras o elementos estructurales metálicos.

Información para pedidos

1. 1 sonda de proximidad 330703-06-000-080-10-02-00
2. 1 tuerca de seguridad roscada
3. 1 manual de instalación

Directrices de instalación en campo

• Montaje: Asegúrese de que la rosca M14 x 1.5 esté bien ajustada en el soporte de montaje; evite apretarla demasiado para evitar la deformación estructural de la caja de la sonda.
• Ajuste de la holgura: Ajuste la distancia de la sonda utilizando un medidor de espesores para lograr el voltaje de holgura inicial especificado, normalmente centrado alrededor de -10 VCC.
• Conexión a tierra: Asegúrese de que la punta del sensor esté aislada del soporte de montaje si el diseño del sistema requiere aislamiento eléctrico para evitar bucles de tierra.
• Enrutamiento: Dirija el cable coaxial en miniatura lejos de los cables de alimentación de alta corriente para evitar la interferencia de ruido electromagnético en la ruta de la señal.

Preguntas frecuentes

• ¿Cuál es el propósito del diámetro de la punta de 11 mm?

  El diámetro de 11 mm proporciona un rango lineal extendido en comparación con las sondas de 5 mm u 8 mm, adecuado para aplicaciones de monitoreo que requieren una mayor cobertura de desplazamiento.

• ¿Se puede reparar el cable en el campo si se corta?

  No se recomienda reparar el cable coaxial en el campo, ya que altera la impedancia y afecta la precisión calibrada del sistema de proximidad.

• ¿Qué sucede si el voltaje de la holgura excede los -10 VCC?

  Si el voltaje de la holgura se desvía del rango especificado, el sistema de monitoreo puede activar una alarma o indicar una falla debido a que la señal se acerca a regiones no lineales.

• ¿Es el conector ClickLoc compatible con el BNC estándar?

  El conector ClickLoc es un diseño propietario; use solo cables de extensión compatibles para mantener la integridad de la señal y la confiabilidad de la conexión.

• ¿La sonda requiere una carcasa de proximidad específica?

  La rosca M14 x 1.5 requiere un orificio roscado o soporte a juego para garantizar una alineación axial adecuada con la superficie del eje giratorio.

• ¿Puede la sonda operar en entornos de alta temperatura?

  La sonda está diseñada para funcionar hasta 177 grados C; asegúrese de que el cable y el conector seleccionados también estén clasificados para el entorno.

• ¿Cómo se debe probar la sonda después de la instalación?

  Realice una prueba de holgura estática variando la distancia a un material objetivo y midiendo el voltaje de salida para verificar la sensibilidad de la sonda.

• ¿La sonda es sensible al material objetivo?

  El sistema de proximidad está calibrado para un material específico (típicamente acero 4140); el uso de un material objetivo diferente requerirá un ajuste del factor de escala.
