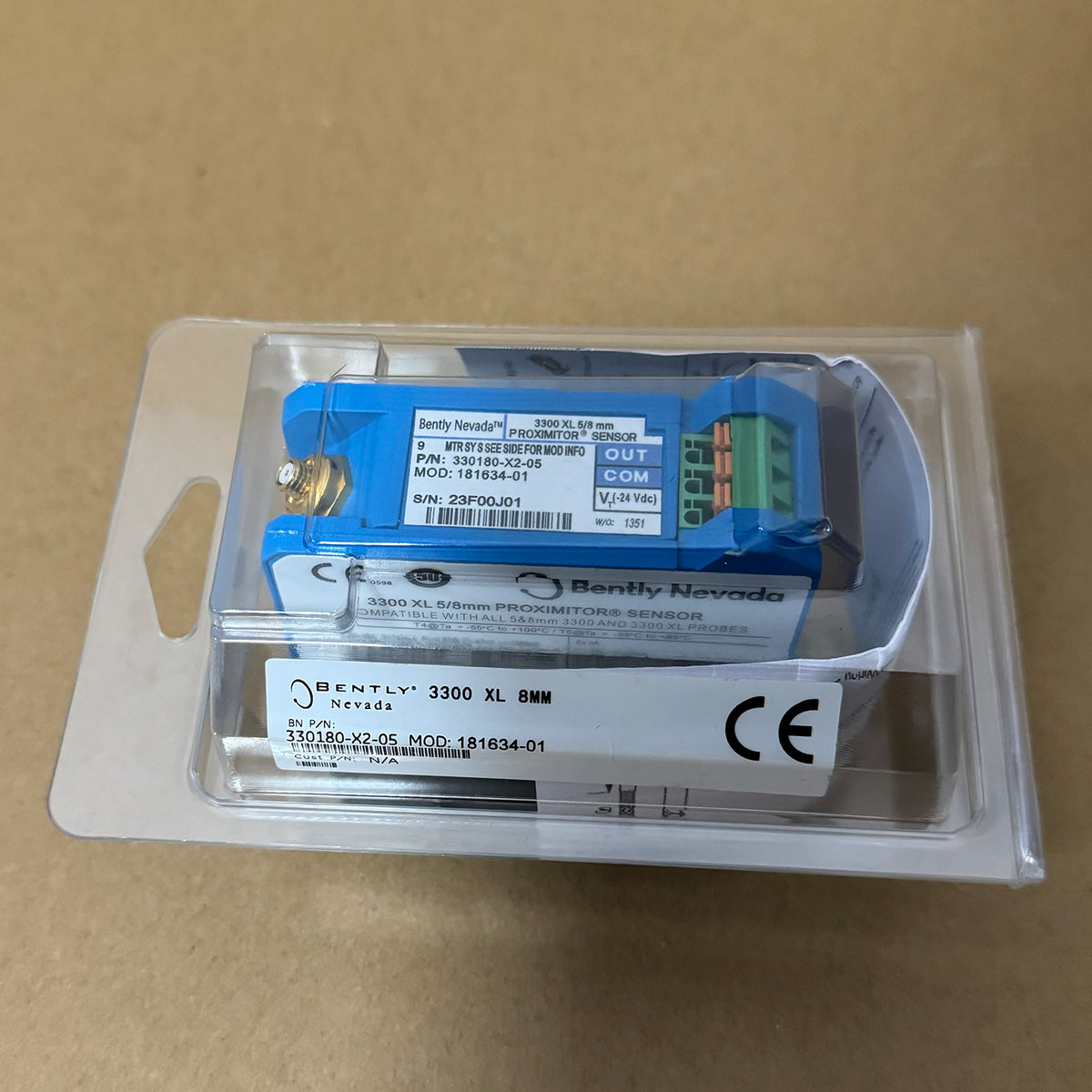

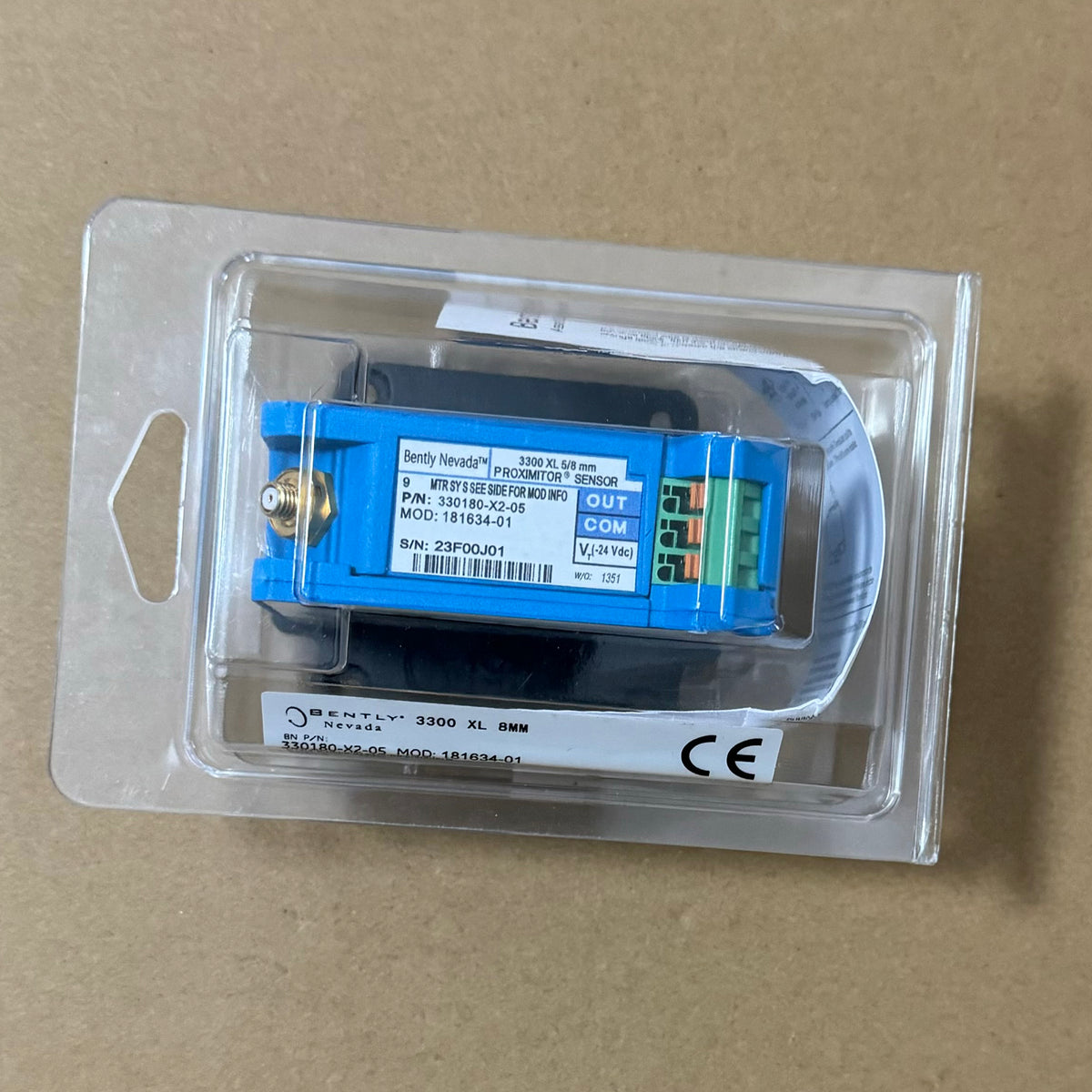

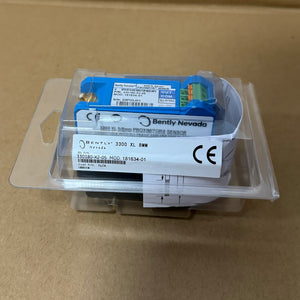

Configurado para el acondicionamiento de la señal del transductor en sistemas de protección de máquinas, el Bently Nevada 330180-X2-05 (Sensor de proximidad 330180-X2-05) proporciona ejecución física y eléctrica directa para entradas de sonda de corrientes de Foucault.

Desglose del sufijo y designación del modelo

• 330180: Modelo base (Sensor Proximitor 3300 XL)
• X2: Opción de longitud del sistema (12 para 1,0 m o 52 para 5,0 m)
• 05: Aprobación de la agencia (CSA, ATEX, IECEx)
• MOD 181634-02: Designador de modificación interna específica

Especificaciones de hardware

Monitoreo mecánico e integridad de la señal

El sensor Proximitor 3300 XL está diseñado para mantener una estricta escala de la sonda de corrientes de Foucault. La validación adecuada del voltaje de la holgura con respecto a los objetivos de -10 VCC es necesaria durante la puesta en marcha para garantizar que los datos de la dinámica del rotor, como los patrones de órbita y el desplazamiento de vibración, sigan siendo precisos. La supresión de la diafonía se logra mediante la sincronización de la señal portadora de alta frecuencia, lo que evita interferencias cuando se instalan varias sondas muy cerca entre sí en el mismo eje del rotor.

Información para pedidos

• 1 x Sensor Proximitor 330180-X2-05
• 1 x Manual de instalación y referencia técnica

Pautas de instalación en campo

• Conexión a tierra: La carcasa del sensor debe conectarse a tierra con la carcasa de la máquina o a través de la placa de montaje designada para minimizar el ruido eléctrico.
• Cableado: Utilice cable coaxial de alta calidad para las extensiones de la sonda. Asegúrese de que los acoplamientos de los conectores estén apretados a mano más 1/4 de vuelta para mantener una conexión de baja impedancia.
• Entorno: Instale dentro de una carcasa protectora si el área excede la clasificación de temperatura especificada o contiene contaminantes corrosivos.
• Distancia: Mantenga la separación entre el cable de señal del Proximitor y los cables de alimentación de alto voltaje para evitar el ruido electromagnético inducido en el bucle del transductor.

Preguntas frecuentes

• ¿Cuál es la función principal del objetivo de holgura de -10 VCC?

  El objetivo de -10 VCC representa el punto medio nominal de la región lineal del sensor, lo que garantiza que el sistema pueda detectar con precisión el desplazamiento positivo y negativo del eje.

• ¿Puedo reemplazar un Proximitor antiguo con la serie 3300 XL?

  El reemplazo requiere verificar la longitud total del sistema (sonda, cable de extensión y Proximitor). El 3300 XL debe calibrarse para la longitud específica del sistema utilizada.

• ¿Cuál es el impacto de las aprobaciones de agencias?

  La opción -05 indica que la unidad está certificada para entornos peligrosos (CSA, ATEX, IECEx). Asegúrese de que todas las prácticas de instalación sigan los estándares locales de seguridad intrínseca.

• ¿Cómo identifico un Proximitor defectuoso?

  Un sensor defectuoso a menudo muestra lecturas de voltaje de holgura inestables, pérdida total de señal o falla en la producción del voltaje de excitación estándar de -17.5 a -26 VCC.

• ¿Es el 330180 compatible con los racks de monitoreo de la serie 3500?

  Sí, la serie 3300 XL es la interfaz de entrada de sensor estándar para el sistema de protección de maquinaria 3500.

• ¿Cuál es la importancia de la respuesta de frecuencia de 10 kHz?

  Esto permite que el sensor capture datos de vibración de alta frecuencia, lo cual es esencial para diagnosticar eventos transitorios en maquinaria rotativa de alta velocidad.

• ¿Debo usar grasa dieléctrica en los conectores?

  Se recomienda la grasa dieléctrica para evitar la oxidación y la entrada de humedad en las conexiones coaxiales, siempre que no comprometa el contacto eléctrico.

• ¿Cómo se mide la longitud del sistema?

  La longitud del sistema se define como la longitud total de la sonda y el cable de extensión. El Proximitor debe coincidir con esta longitud específica para mantener la precisión de la escala.
