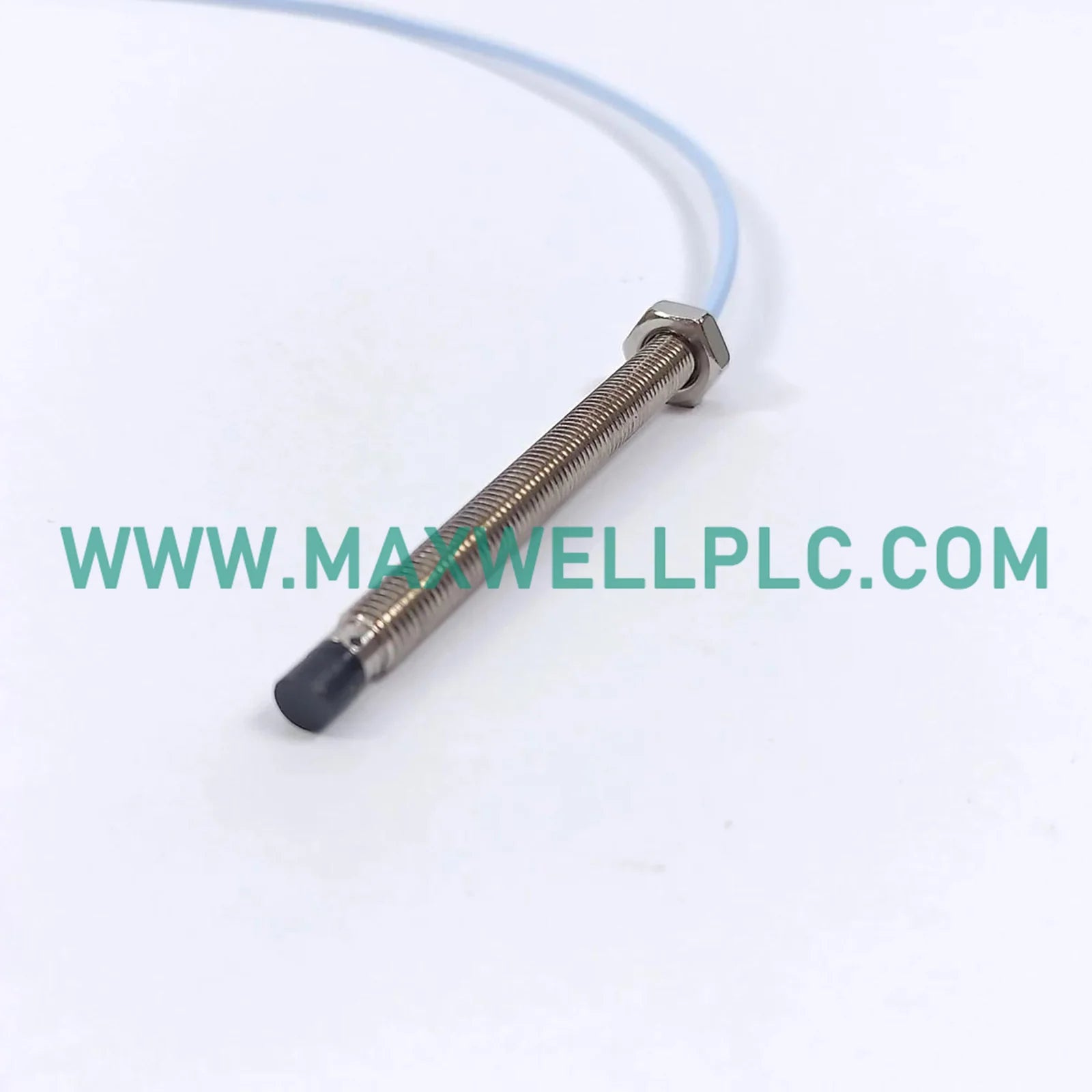

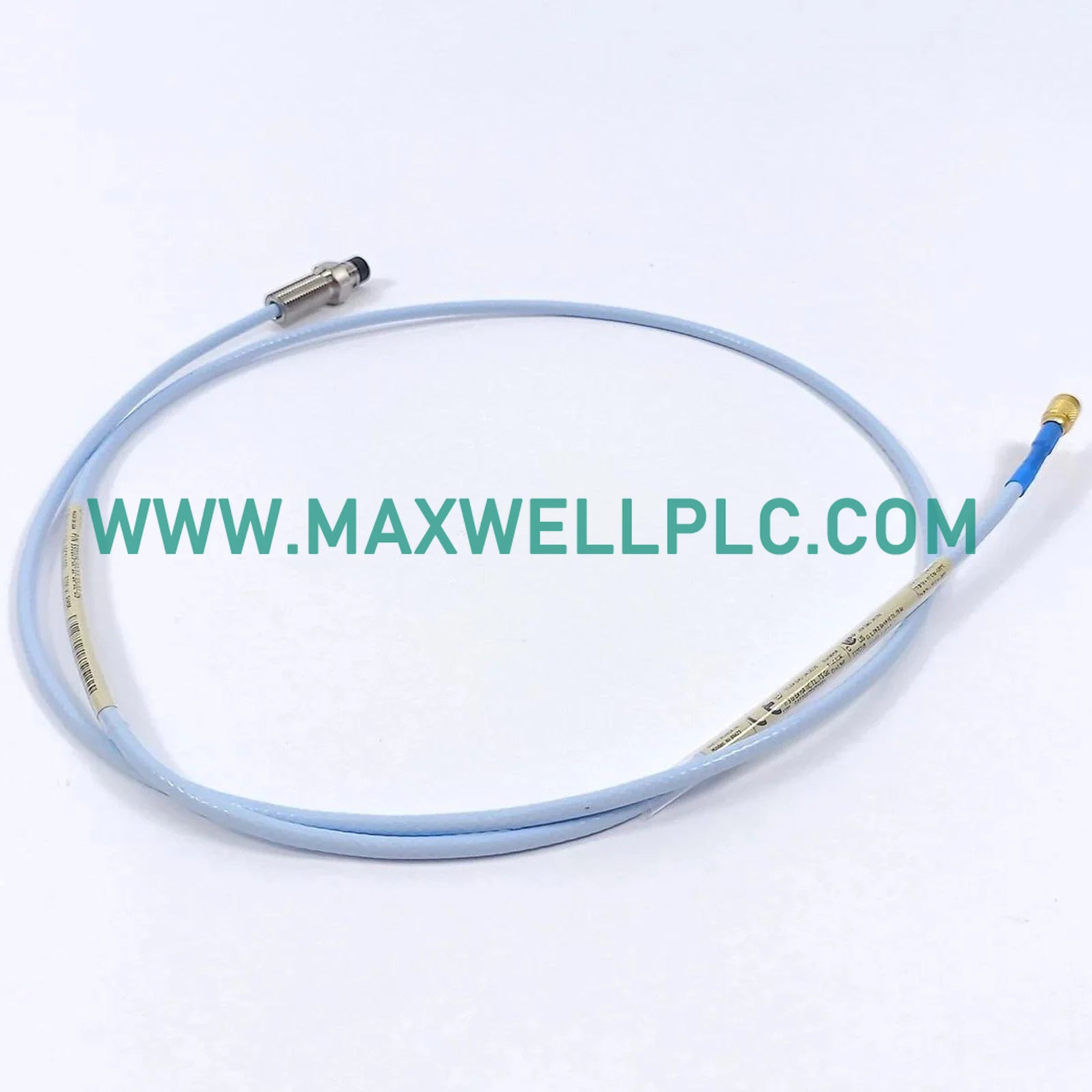

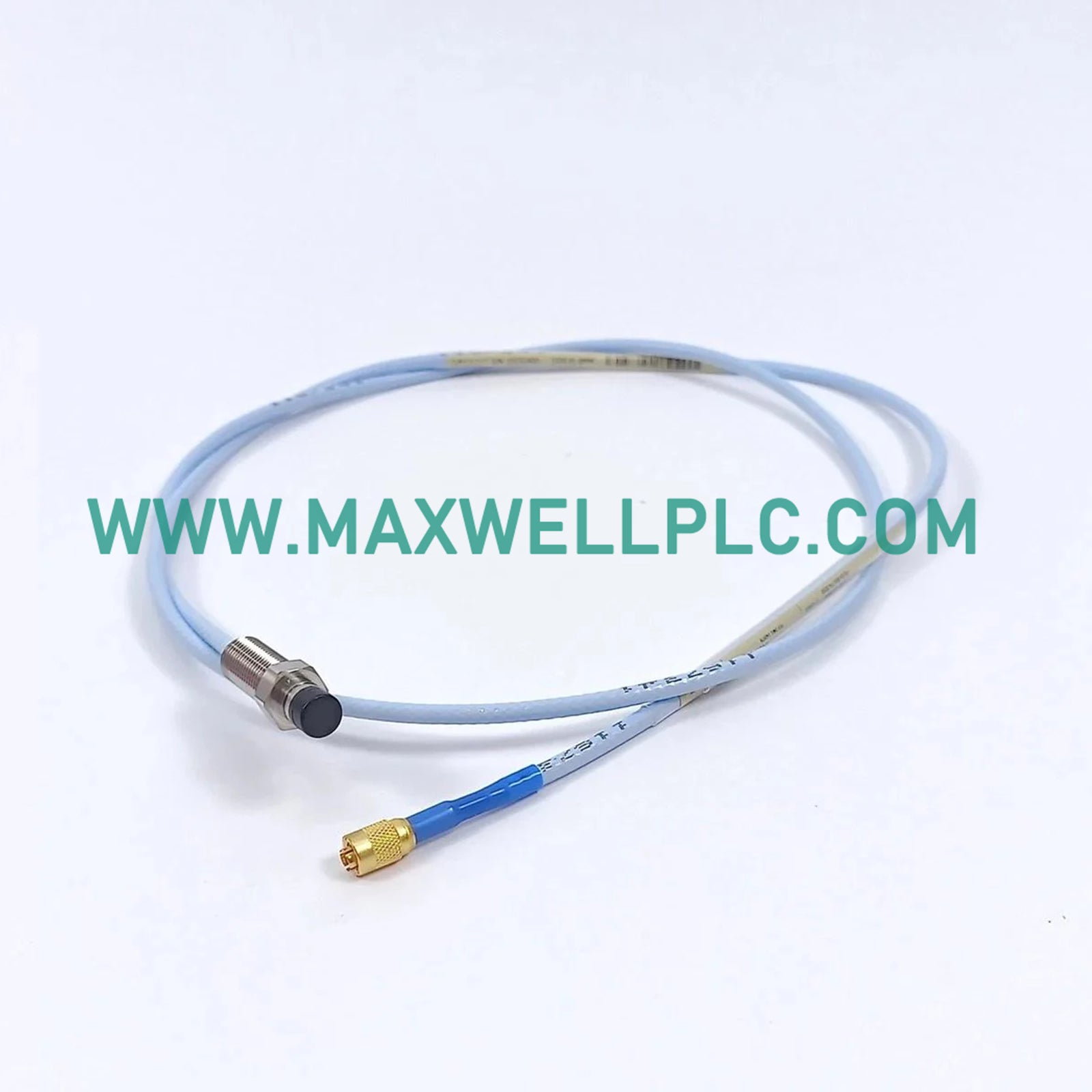

La sonda de proximidad Bently Nevada 330171-00-20-90-02-05, también catalogada como 330171, funciona como un componente de hardware dedicado para la medición de desplazamiento sin contacto dentro de las plataformas de la Serie 3300. El hardware establece un campo electromagnético de alta frecuencia sobre su configuración de punta de 5 mm para monitorear las variaciones de proximidad relativas a una superficie objetivo conductora, convirtiendo el movimiento mecánico del eje directamente en bucles de retroalimentación de voltaje analógico.

Desglose de opciones de sufijo

• 330171: Designador base para el bucle del sistema de sonda de proximidad de 5 mm 3300.
• 00: Opción de longitud sin rosca que designa los límites de configuración estándar.
• 20: Opción de longitud total de la carcasa que determina los límites físicos de la misma.
• 90: Opción de longitud total que especifica una línea de sistema integrada de 9.0 metros (29.5 pies).
• 02: Opción de conector que determina los diseños especializados de terminales de cable.
• 05: Configuración de aprobación de agencia que selecciona múltiples matrices de certificación internacional.

Parámetros de rendimiento del hardware

Características de monitoreo mecánico y TSI

La integridad continua de la señal en todo el conjunto de 9.0 metros se basa en coeficientes de escala de sonda de corrientes parásitas definidos, manteniendo la linealidad sobre el área de la punta del sensor. Los procedimientos de validación en campo utilizan puntos de referencia de validación de voltaje de espacio estático (objetivos de -10 VCC) para confirmar el posicionamiento eléctrico correcto dentro de la banda de operación lineal. Esta conexión de baja impedancia asegura la transmisión de fluctuaciones de frecuencia rápidas asociadas con la dinámica de rotores de alta velocidad, mientras que las propiedades de blindaje coaxial interno mantienen altos factores de seguridad de supresión de diafonía dentro de instalaciones multiproba de alta densidad.

Contenido del paquete y especificaciones de pedido

• 1 unidad de sonda de proximidad 330171-00-20-90-02-05
• 1 manguito aislante de terminal coaxial en miniatura

Pautas de montaje en campo

Ajuste de rosca y alineación física

• Enrosque suavemente la carcasa del sensor en la interfaz del soporte de la máquina, asegurando al menos 5 roscas completas de acoplamiento para soportar las fuerzas de vibración estructural de la máquina.
• Ajuste el espacio de instalación con respecto al eje objetivo hasta que la instrumentación de monitoreo registre el voltaje de polarización estático calibrado antes de apretar la tuerca de bloqueo.

Enrutamiento de cables y terminación de blindaje

• Dirija el cable flexible sin armadura de 9.0 metros a través de conductos de instrumentos de bajo voltaje dedicados, asegurándose de que todas las curvas respeten las restricciones de radio mínimo estándar.
• Conecte el elemento de blindaje coaxial exterior estrictamente en el plano de tierra común del bastidor de destino para eliminar posibles bucles de ruido eléctrico.

Preguntas y respuestas técnicas de referencia

• ¿Es segura la desconexión en caliente de este bucle de transductor coaxial mientras el sistema está encendido?

  Sí, la configuración del bucle de hardware permite el reemplazo o la verificación de calibración en caliente sin introducir daños en los componentes ni causar fallas en el hardware del monitor.

• ¿Cómo afecta el diámetro de la punta de 5 mm el rendimiento de la escala estándar de las sondas de corrientes parásitas?

  La punta de 5 mm concentra la envolvente del campo electromagnético, proporcionando una escala precisa en una ventana de desplazamiento más estrecha en comparación con las configuraciones de sonda más grandes de 8 mm o 25 mm.

• ¿Qué problema ocurre si las modificaciones de campo alteran la trayectoria del cable calibrado de 9.0 metros?

  Recortar o empalmar la línea coaxial cambia los parámetros de capacitancia e impedancia totales calibrados, lo que distorsiona el ajuste del sistema y causa errores de medición de seguimiento de la señal.

• ¿Cuál es el techo térmico máximo seguro para este conjunto de cuerpo de sonda de proximidad?

  La cubierta y los componentes del núcleo de alta temperatura mantienen las propiedades de seguimiento eléctrico y mecánico nominales hasta un límite de funcionamiento de +177 grados C.

• ¿Cómo se optimiza la supresión de la diafonía al desplegar múltiples sondas de 5 mm juntas?

  Los ingenieros de campo deben aplicar una separación de holgura de eje cruzado mínima entre las puntas de los sensores adyacentes para evitar que sus campos magnéticos de alta frecuencia se filtren entre sí.

• ¿Esta sonda requiere una conexión directa de entrada de voltaje de funcionamiento de CC externa?

  No, este transductor es completamente pasivo y recibe su señal de excitación de RF de alta frecuencia directamente del módulo Proximitor de la Serie 3300 conectado.

• ¿Qué falla mecánica ocurre si la carcasa se asegura con menos de 5 roscas de acoplamiento?

  Un acoplamiento de rosca insuficiente permite que las vibraciones estructurales aflojen el conjunto, lo que resulta en una desviación de la calibración del espacio o un daño grave por desprendimiento mecánico de la rosca.

• ¿Cómo se utiliza el parámetro de objetivos de -10 VCC durante los procedimientos de validación del voltaje de espacio en campo?

  Los técnicos miden este voltaje de polarización de CC para verificar que el espacio de aire físico coloque la cara de la sonda con precisión en el centro de su ventana de calibración lineal.
