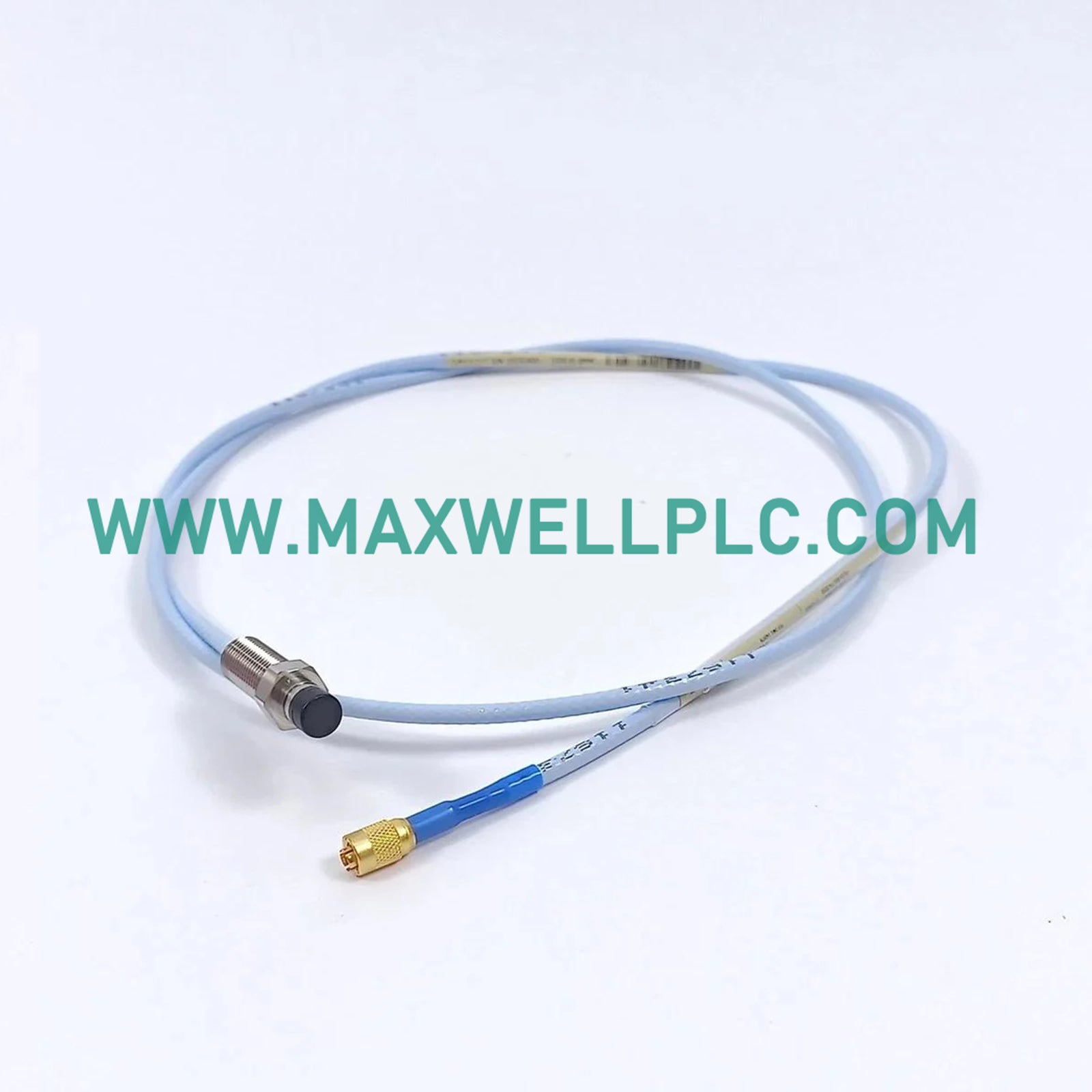

Configurado para la medición de posición y vibración sin contacto en maquinaria rotativa, el Bently Nevada 330171-00-12-50-01-05 (Transductor de proximidad 330171) proporciona una ejecución directa de la señal física mediante detección por corrientes de Foucault. Este componente de hardware convierte el desplazamiento del objetivo en una señal de voltaje proporcional para instrumentación de monitoreo localizada.

Desglose de sufijos y matriz de modelos

• 330171: Sonda de proximidad 3300 de 5 mm

• 00: Longitud sin rosca (0 mm)

• 12: Longitud total de la carcasa (120 mm)

• 50: Longitud total (5,0 metros)

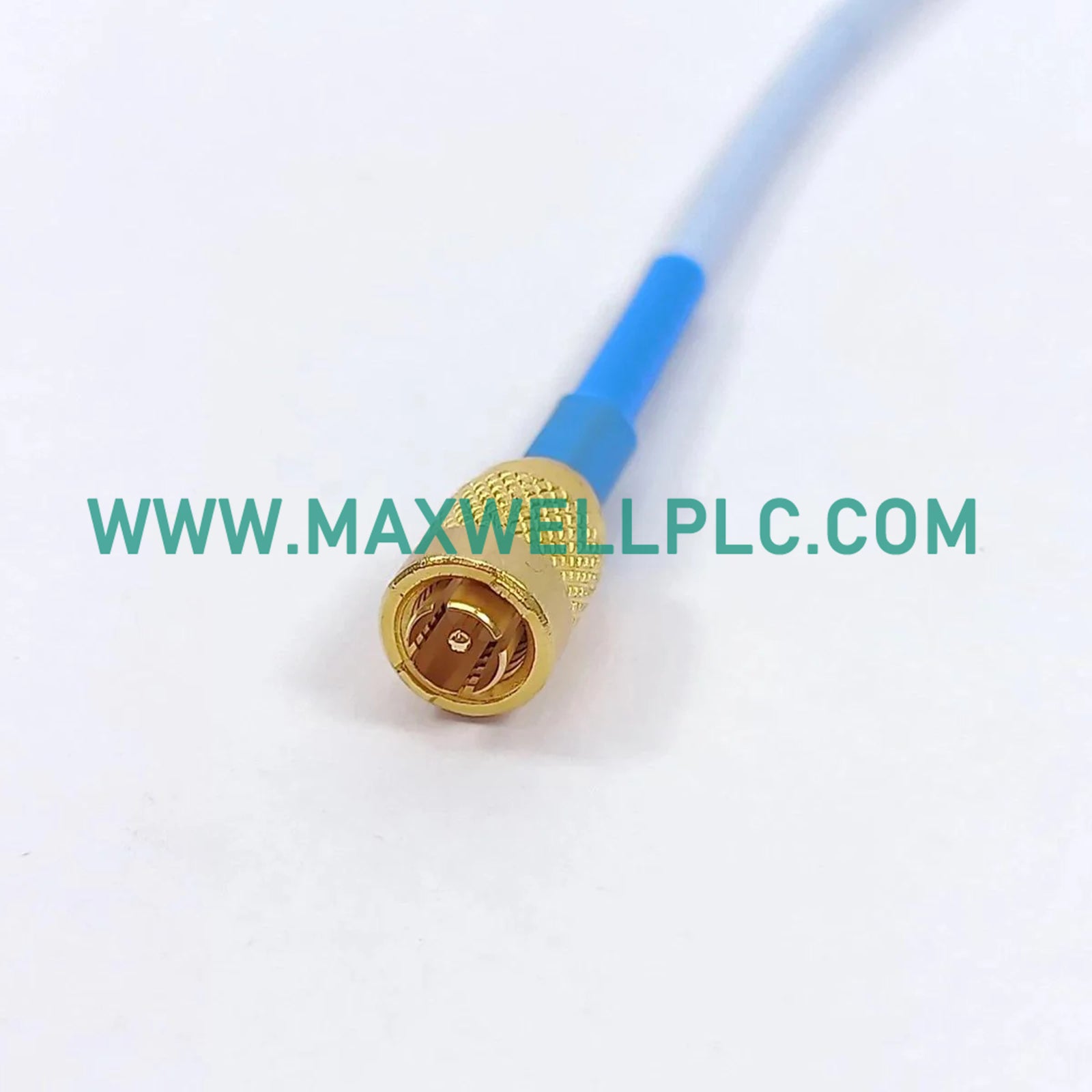

• 01: Tipo de conector (Conector coaxial miniatura ClickLoc, sin protector de conector)

• 05: Aprobación de agencia (CSA, ATEX, IECEx)

Especificaciones de hardware

Monitoreo mecánico y rendimiento de corrientes de Foucault

El sistema de transductor de 5 mm del 3300 utiliza una escala precisa de la sonda de corrientes de Foucault para convertir la distancia del entrehierro en una salida de voltaje lineal. Para garantizar la precisión de la medición, el voltaje del entrehierro debe validarse a -10 VCC durante el arranque en frío, posicionando el sensor en el centro de su rango lineal. El monitoreo de la dinámica del rotor se basa en mantener la integridad de la señal a lo largo de toda la cadena de señal. Se implementa una supresión efectiva de la diafonía a través de la electrónica del sensor Proximitor, evitando la interferencia de la señal cuando se instalan múltiples sondas en arreglos de sensores de alta densidad cerca del rotor de la máquina.

Información para pedidos

• 1 Sonda de proximidad Bently Nevada 330171 de 5 mm

• 1 Tuerca de fijación roscada

• 1 Manual técnico

Pautas de instalación en campo

• Posicionamiento del entrehierro: Mantenga un entrehierro nominal de 0,75 mm desde la superficie objetivo durante la instalación.

• Especificaciones de torsión: Apriete la contratuerca de la sonda a 5,6 N-m; evite la fuerza excesiva para evitar daños en la rosca de la carcasa.

• Ruta del cable: Mantenga los cables coaxiales separados de las líneas de CA de alto voltaje; mantenga un radio de curvatura mínimo de 25 mm.

• Conexión a tierra: Asegúrese de que el blindaje del cable esté conectado a tierra en el bloque de terminales del monitor para evitar el ruido de bucle de tierra.

Preguntas frecuentes

• ¿Cuál es el rango lineal de esta sonda de 5 mm?

  El rango lineal es de 1,0 mm, típicamente definido de 0,25 mm a 1,25 mm desde el objetivo.

• ¿Puedo acortar el cable de 5,0 m en campo?

  No. El sistema está calibrado para la longitud específica del cable; cortar el cable alterará la impedancia y la escala de salida.

• ¿Es el conector intercambiable con la serie 3300 XL?

  Las sondas de 5 mm del 3300 están diseñadas para configuraciones específicas de monitores de la serie 3300 y deben coincidir con el sensor Proximitor correcto.

• ¿Por qué se usa el tamaño de 5 mm en lugar de 8 mm?

  La sonda de 5 mm se utiliza en aplicaciones donde el espacio de montaje es restringido y la sonda más grande de 8 mm no se puede acomodar.

• ¿Cómo afecta el material objetivo al rendimiento?

  El transductor está calibrado para acero AISI 4140; otros metales objetivo requieren factores de escala específicos para una medición precisa.

• ¿Qué indica una rotura de cable?

  Un cambio repentino en el voltaje de salida a -24 VCC normalmente indica un cable cortado o la pérdida de conexión con el sensor Proximitor.

• ¿Requiere calibración esta sonda?

  El sistema está calibrado de fábrica. No se requiere calibración en campo más allá de la verificación inicial del voltaje del entrehierro durante la instalación.

• ¿Es reemplazable la punta de la sonda?

  No, la punta de la sonda es una parte integral del conjunto de la sonda para garantizar el sellado hermético interno y la fiabilidad estructural.
