Descripción general del producto

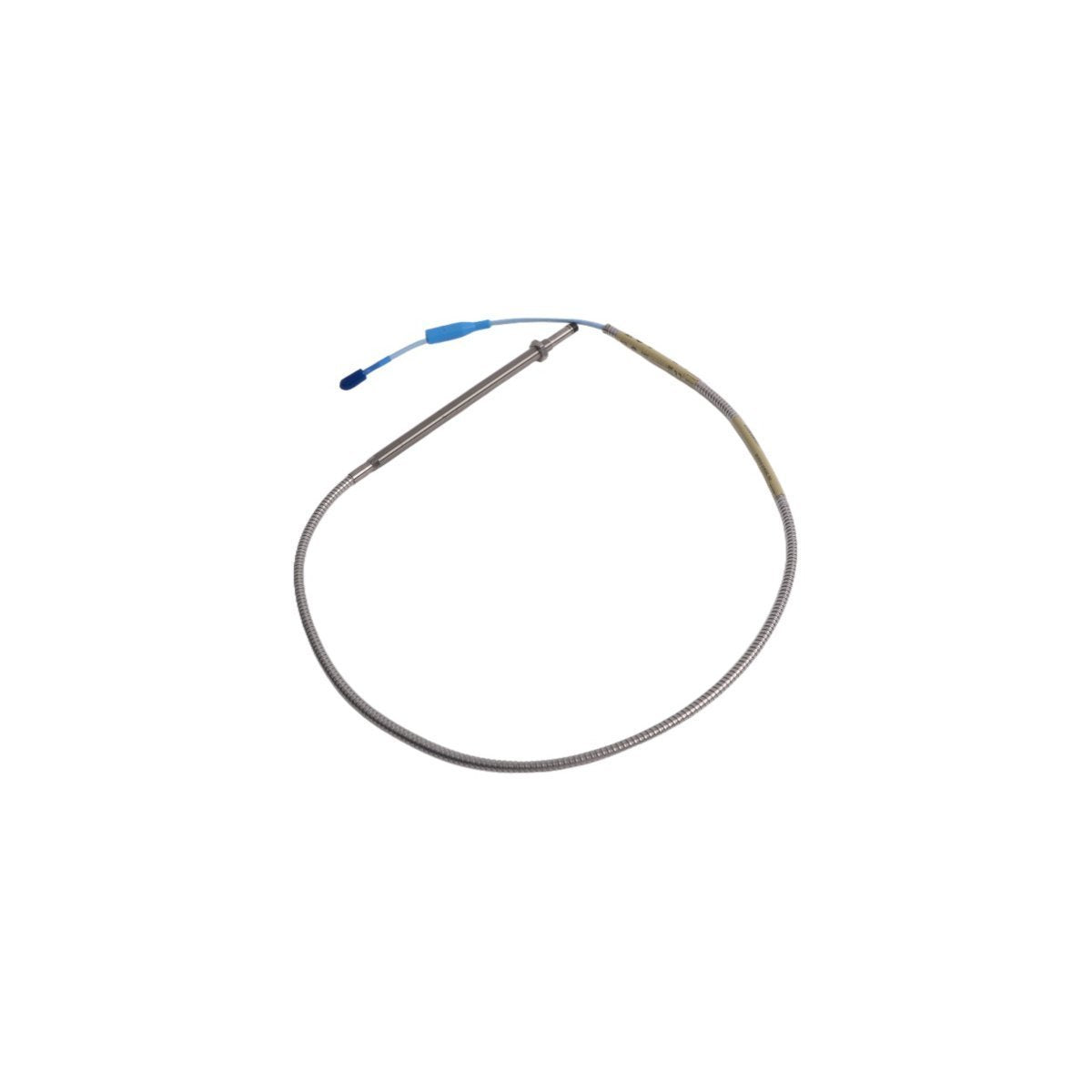

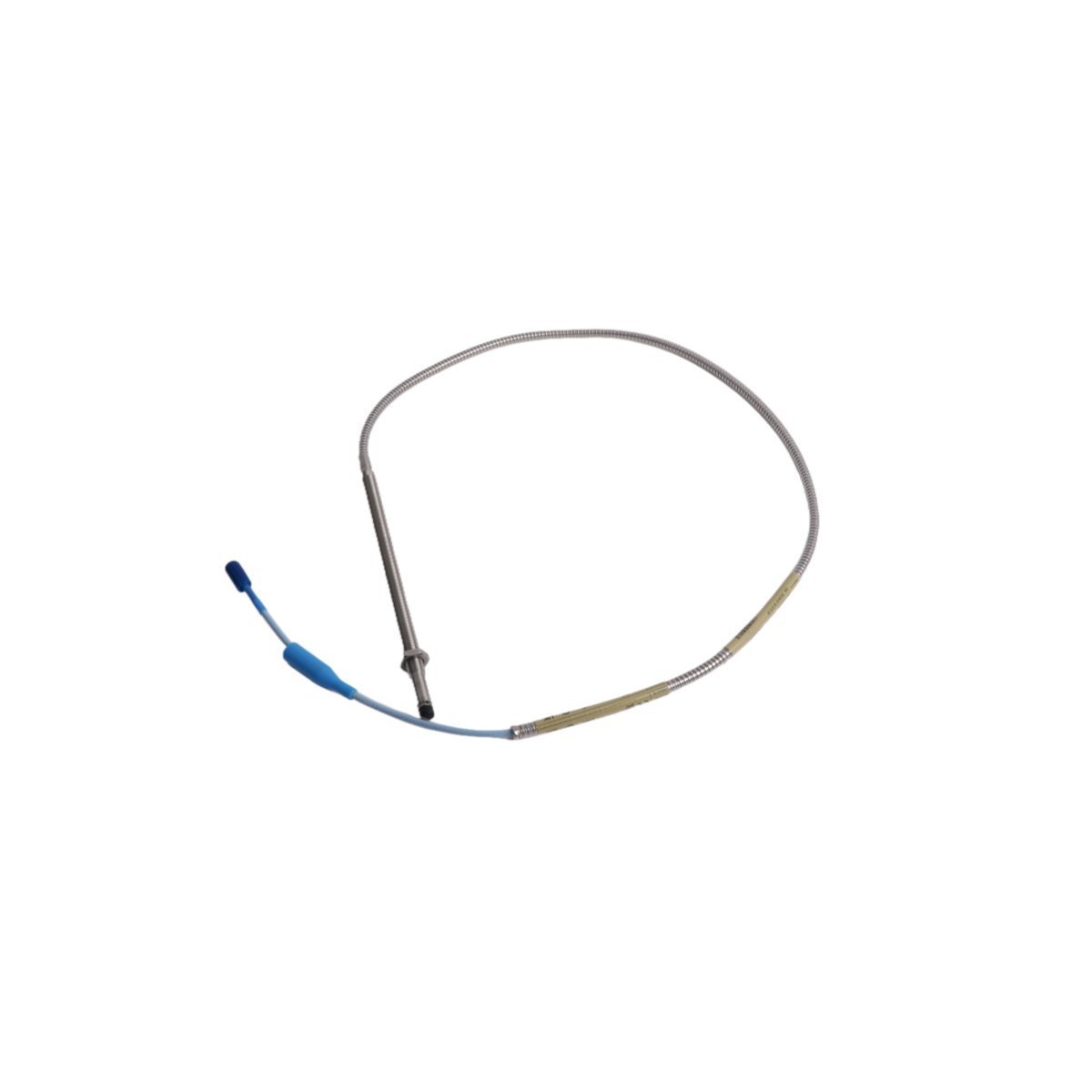

El 330104-02-25-10-02-00 es un sensor de proximidad de corrientes de Foucault de alta precisión de 8 mm de la serie Bently Nevada 3300 XL. Este transductor está diseñado para proporcionar mediciones sin contacto de la vibración y la posición del eje en maquinaria rotativa crítica. Diseñada con una robusta cubierta blindada, la sonda está específicamente destinada a entornos donde el cable integral requiere protección física contra la abrasión o el estrés mecánico. Funciona como un convertidor de distancia a voltaje, traduciendo la distancia entre la punta de la sonda y un objetivo metálico conductor en una señal eléctrica de alta fidelidad para la monitorización de diagnóstico en tiempo real.

Arquitectura de hardware y especificaciones mecánicas

• Número de modelo: 330104-02-25-10-02-00

• Diámetro de la punta de la sonda: 8 mm

• Tipo de rosca: M10 x 1 (Métrica)

• Longitud de la caja sin rosca: 20 mm

• Longitud total de la caja roscada: 25 mm

• Longitud del cable integrado: 1.0 metros (3.3 pies)

• Protección del cable: Armadura de acero inoxidable

• Interfaz del conector: Coaxial en miniatura ClickLoc (chapado en oro)

• Aprobación de la agencia: 00 (Sin certificaciones específicas de áreas peligrosas)

• Peso operativo: 0.06 kg

• Volumen de envío estándar: 1.8 x 1.6 x 123 cm

• Origen: EE. UU.

Contexto de implementación industrial

El 330104-02-25-10-02-00 es un componente vital en la instrumentación de supervisión de turbinas (TSI) para activos rotatorios a gran escala como compresores industriales, turbinas de vapor y bombas centrífugas. Su construcción blindada lo hace particularmente efectivo en salas de máquinas y pisos de producción donde los cables están expuestos a fuertes vibraciones, saturación de aceite o impacto físico accidental. Los ingenieros utilizan esta sonda para rastrear la vibración radial (desequilibrio/desalineación) y la posición axial (protección de cojinetes de empuje). Al proporcionar datos continuos a los racks de monitoreo de la serie 3500, permite estrategias de mantenimiento predictivo que reducen el tiempo de inactividad no planificado y previenen fallas mecánicas catastróficas.

Preguntas frecuentes

P: ¿Cuál es la principal ventaja del cable blindado en este modelo?

R: La armadura de acero inoxidable proporciona una barrera flexible pero rígida que evita que el conductor coaxial interno sea aplastado, cortado o deshilachado. Esto es esencial para instalaciones donde el cable debe pasar por encima de bordes metálicos afilados o se encuentra en áreas de mantenimiento de mucho tráfico.

P: ¿Es compatible el 330104-02-25-10-02-00 con los cables de extensión estándar 3300 XL?

R: Sí, esta sonda forma parte de la familia 3300 XL y utiliza el conector ClickLoc chapado en oro estándar, lo que la hace totalmente compatible con todos los cables de extensión y sensores Proximitor 3300 XL.

P: ¿Se puede utilizar esta sonda para mediciones de RPM o velocidad?

R: Absolutamente. Se puede utilizar como sensor Keyphasor para detectar una muesca o proyección en un eje, proporcionando un pulso de una vez por revolución utilizado para calcular la velocidad de rotación y los ángulos de fase de vibración.

P: ¿Qué significa la opción de aprobación de agencia "00"?

R: La designación "00" indica que esta sonda no posee certificaciones específicas para áreas peligrosas (como ATEX o IECEx). Está destinada para su uso en áreas industriales generales donde las atmósferas explosivas no son una preocupación.

P: ¿Cómo determino si la longitud de la caja de 25 mm es suficiente para mi máquina?

R: La longitud de la caja de 25 mm es un diseño compacto para orificios de montaje poco profundos. Debe medir la distancia desde su soporte de montaje hasta la superficie del eje para asegurarse de que la punta de la sonda pueda alcanzar el rango de detección lineal de 2.0 mm (80 mil).
