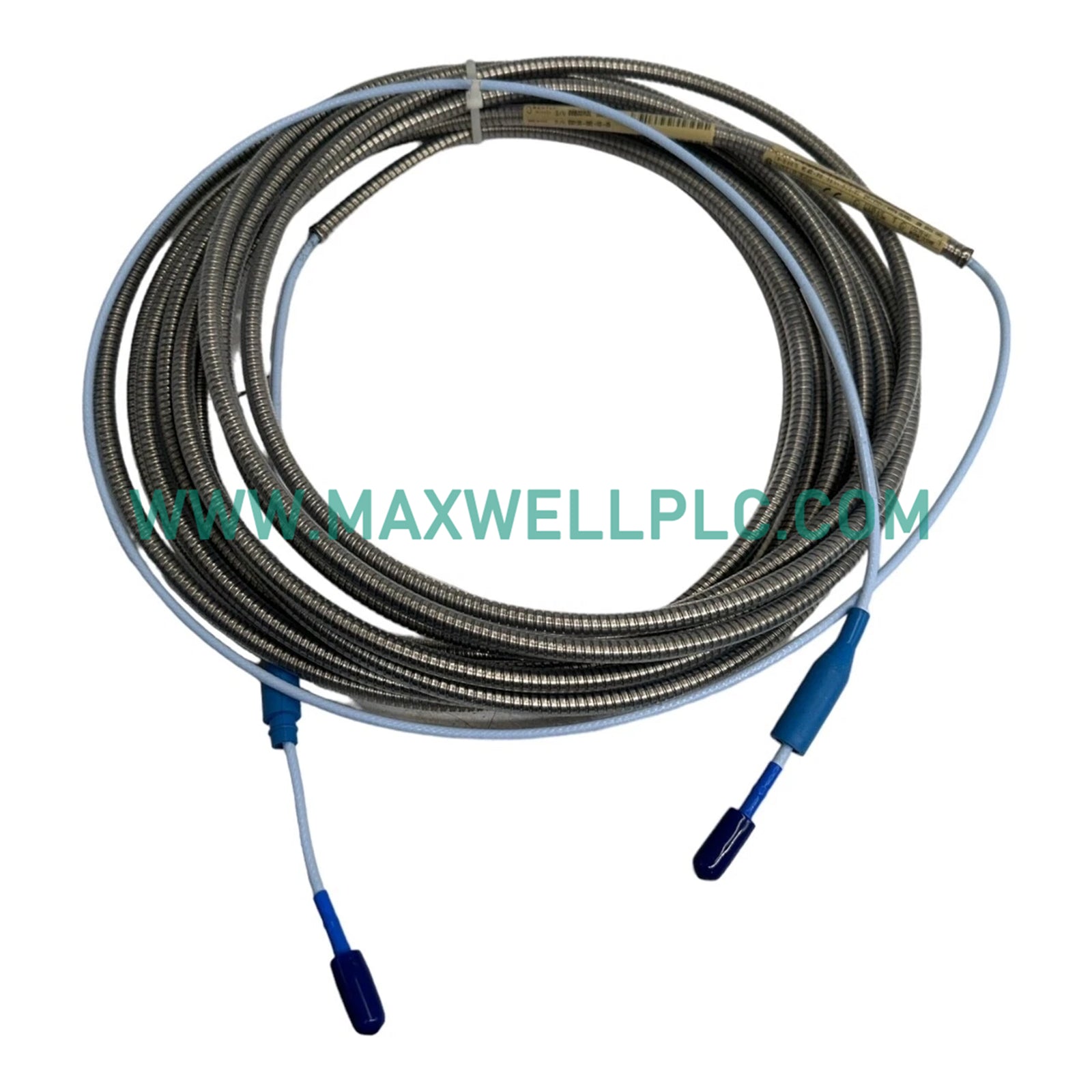

Configurado para la medición de desplazamiento de precisión en sistemas de monitoreo mecánico, elBently Nevada 330104-00-13-10-02-05(3301043300 XL 8 mm Sonda de Proximidad) proporciona adquisición directa de señal física a través de un circuito de transducción de corriente de Foucault. Este sistema de sensor convierte la brecha relativa entre la punta de la sonda y un objetivo metálico conductivo en una señal eléctrica proporcional, lo que permite el monitoreo de la vibración del eje y la posición dentro de las plataformas de equipos rotativos.

Matriz de Identificación del Modelo

La identificación 330104-00-13-10-02-05 corresponde a la siguiente configuración técnica:

• Rosca: M10 x 1 (con armadura integrada).

• Longitud sin rosca: 0 mm.

• Longitud total de la carcasa: 130 mm.

• Longitud total del sistema: 1.0 metro (3.3 pies).

• Conector/Cable: Cable estándar coaxial miniatura ClickLoc.

• Aprobación: CSA, ATEX, IECEx.

Especificaciones del Hardware

Monitoreo Mecánico e Integridad de la Señal

El sistema de transductor 3300 XL utiliza detección de corriente de Foucault, donde la sonda funciona como el elemento inductivo primario en el bucle de medición. El análisis preciso de la dinámica del rotor depende de una escala de sonda y una validación de voltaje de brecha precisas, que deben verificarse para apuntar a -10 VDC en la entrada del monitor para una operación óptima del rango lineal. La integridad de la señal se mantiene a través de una supresión efectiva de la diafonía al garantizar una separación espacial adecuada entre las sondas. Los operadores deben evitar enrutar los cables de la sonda adyacentes a conductores de CA de alta potencia, ya que el ruido electromagnético inducido puede distorsionar las formas de onda de vibración y los datos de posicionamiento de la línea central del eje.

Información para Pedidos

• 330104-00-13-10-02-05 Sonda de Proximidad

• Conjunto de instrucciones de instalación

• Tuercas de bloqueo (preinstaladas)

• Tapas protectoras de conector

Directrices de Instalación en Campo

• Montaje Mecánico: Monte la sonda en un soporte rígido, no conductor o con toma de tierra. Asegure un mínimo de 5 vueltas completas de rosca de acoplamiento para garantizar la estabilidad mecánica bajo vibraciones operativas.

• Blindaje de Señal: Enrute el cable coaxial blindado a través de un conducto metálico con toma de tierra para evitar interferencias RFI/EMI ambientales.

• Espacio Libre del Objetivo: Mantenga un espacio libre radial de al menos 3 diámetros de punta de sonda de metal cercano para evitar la distorsión del campo de medición.

• Procedimiento de Conexión: Fije los conectores ClickLoc usando presión con los dedos; no deben utilizarse herramientas mecánicas para evitar daños a los pines de contacto internos.

Información de Entrega

• Tiempo de entrega: 2-7 días una vez finalizado el pago.

• Enviado a través de DHL/FEDEX/UPS.

• Los componentes se proporcionan en embalajes industriales antiestáticos para prevenir descargas electrostáticas e impactos mecánicos durante el tránsito.

Preguntas Frecuentes

• ¿Qué materiales objetivo son compatibles? El sistema transductor está calibrado de fábrica para acero AISI 4140. El uso de materiales objetivo con diferentes propiedades magnéticas o eléctricas requiere una corrección del factor de escala derivada en campo.

• ¿Cuál es la sensibilidad de la sonda? Este sistema mantiene una sensibilidad estándar de 7.87 V/mm (200 mV/mil) siempre que la impedancia total del bucle permanezca dentro de los parámetros de diseño.

• ¿Con qué frecuencia debe verificarse la calibración? Se aconseja la verificación del estado del bucle y la respuesta de la señal durante las paradas rutinarias de la máquina o si el sistema de monitoreo registra una deriva de línea de base constante.

• ¿Puede la sonda operar en entornos peligrosos? Este modelo es adecuado para uso en áreas peligrosas cuando forma parte de una instalación aprobada por planos de control específicos del sitio y requisitos de barrera de seguridad intrínseca.

• ¿Qué cables de extensión son compatibles? Solo los cables de extensión de la serie Bently Nevada 3300 XL son compatibles. Las discrepancias de impedancia causadas por un cableado no conforme resultan en atenuación de la señal y datos de desplazamiento inexactos.

• ¿Qué causa un voltaje de brecha inestable? La inestabilidad generalmente proviene de accesorios de montaje sueltos, blindaje de cable coaxial dañado o excentricidad mecánica observada en la superficie del eje monitoreado.

• ¿Cómo se prueba el estado de la sonda? El estado se evalúa midiendo la resistencia de bucle de CC estática y validando la salida de señal dinámica en el rack del monitor utilizando un simulador de transductor calibrado.

• ¿Cuál es la vida útil esperada? La vida útil está sujeta al estrés térmico y mecánico operativo. Bajo condiciones industriales estándar, la sonda está clasificada para servicio continuo a largo plazo.
