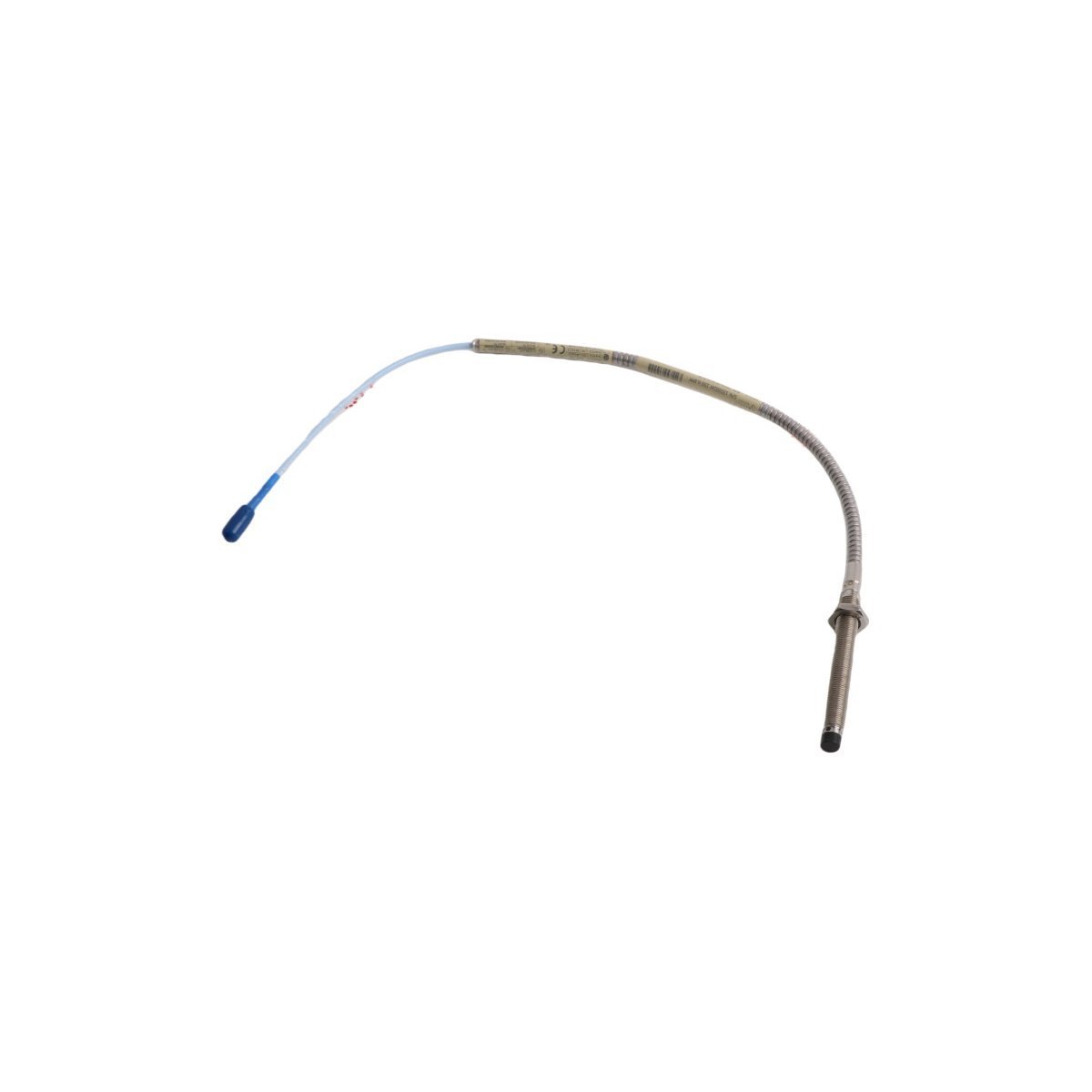

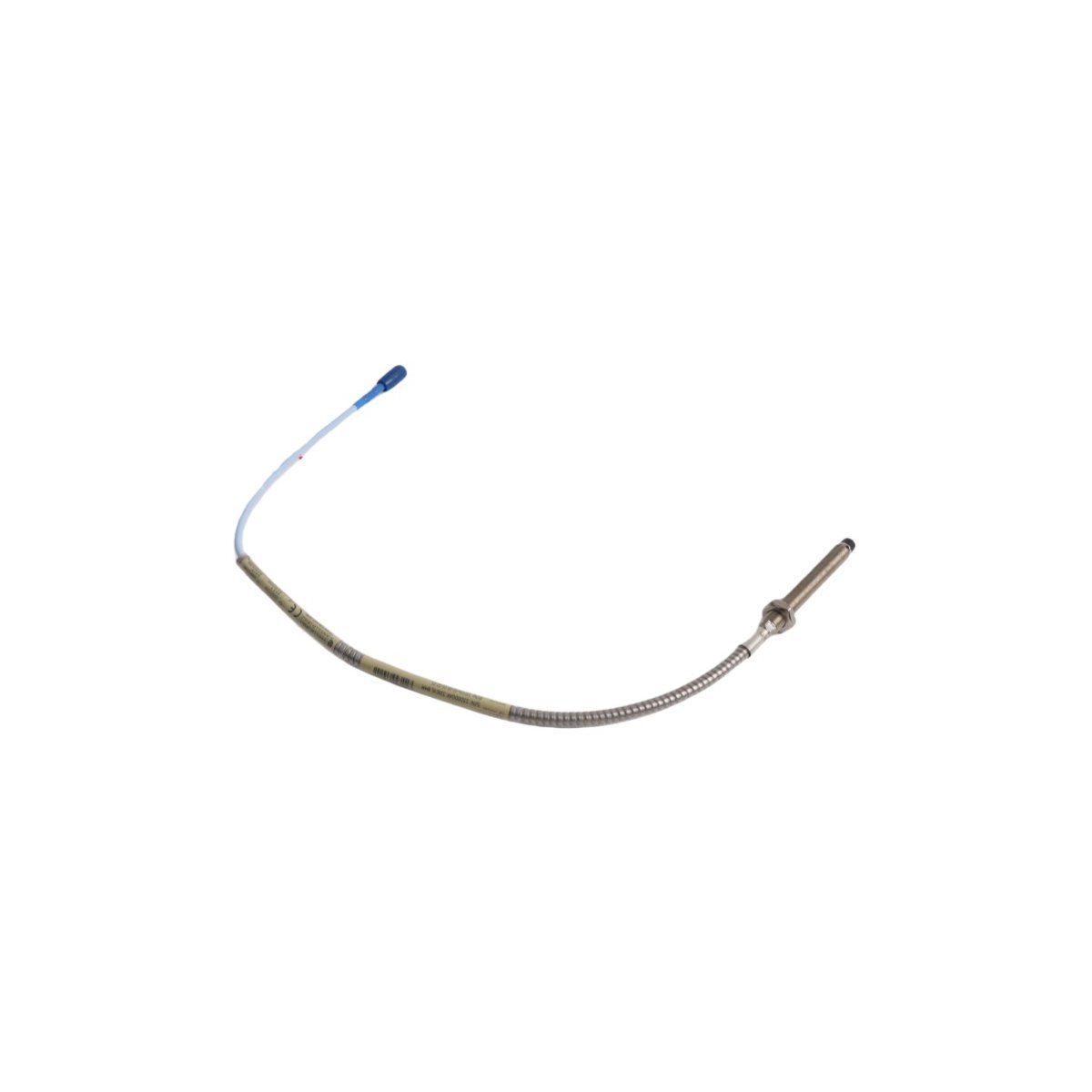

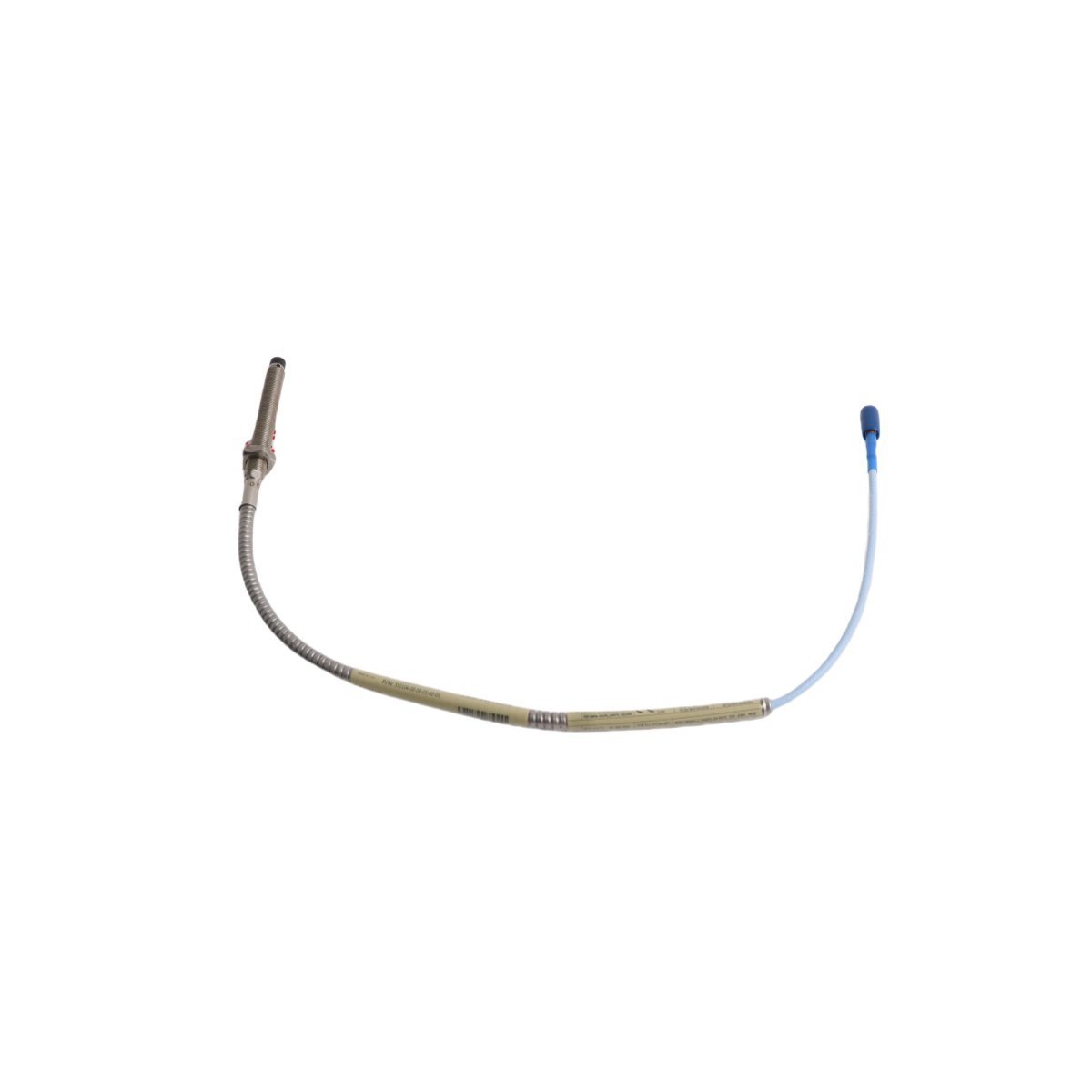

La Bently Nevada 330104-00-08-05-02-05, también catalogada como la sonda de proximidad 330104, funciona como un componente de hardware dedicado para el monitoreo de desplazamiento y vibración sin contacto dentro de plataformas de maquinaria rotatoria.

Matriz de configuración y desglose de sufijos

El número de pieza 330104-00-08-05-02-05 especifica:

• 00: Rosca métrica M10 x 1 sin armadura.

• 08: 80 mm de longitud de caja.

• 05: 0.5 metros (1.6 pies) de longitud total del sistema.

• 02: Conector ClickLoc coaxial en miniatura.

• 05: Aprobaciones CSA, ATEX e IECEx para áreas peligrosas.

Especificaciones de hardware

Dinámica del rotor y escalamiento del transductor

El sistema 3300 XL utiliza el escalado de sonda de corrientes de Foucault para asegurar una salida de desplazamiento lineal. Durante la puesta en marcha del sistema, se realiza la validación de la tensión de la holgura para alinear la punta del transductor con el objetivo de -10 VCC, proporcionando la referencia necesaria para la medición precisa de la vibración radial y la posición axial. El diseño de la sonda incorpora supresión de diafonía para mantener la integridad de la señal en instalaciones de alta densidad, evitando la interferencia mutua entre múltiples canales de proximidad en el mismo conjunto giratorio.

Información para pedidos

• 1 x Sonda de proximidad 330104-00-08-05-02-05.

• 1 x Juego de hardware de instalación (tuercas de montaje).

• 1 x Juego de manuales técnicos.

Directrices de instalación en campo

• Montaje mecánico

• Enrosque la sonda en el soporte de montaje hasta que se alcance la holgura requerida.

• Ajuste la profundidad de la sonda para obtener una lectura nominal de -10 VCC en el rack del monitor.

• Asegure el transductor usando las contratuercas provistas para evitar el desplazamiento mecánico debido a la vibración de la máquina.

• Conexión eléctrica

• Asegúrese de que el conector ClickLoc esté completamente asentado para evitar ruido o intermitencia de la señal.

• Mantenga la continuidad del blindaje con la toma de tierra del sistema de monitorización para minimizar el ruido de modo común.

Preguntas frecuentes

• ¿Cuál es la respuesta de frecuencia de esta sonda?

  La sonda admite un rango de frecuencia de 0 a 10 kHz (-3 dB), adecuado tanto para el desplazamiento estático como para el análisis de vibración dinámica.

• ¿Se puede utilizar esta sonda en ubicaciones peligrosas?

  Sí, el sufijo 05 indica el cumplimiento de las normas CSA, ATEX e IECEx para el funcionamiento en áreas peligrosas clasificadas.

• ¿Es reparable la sonda en campo?

  No, el transductor es un conjunto calibrado de fábrica. Cualquier intento de reparar el cable o la punta de la sonda comprometerá la precisión de la medición.

• ¿Por qué se utiliza el conector ClickLoc?

  El conector ClickLoc proporciona una conexión segura y resistente a las vibraciones que evita la desconexión accidental durante el funcionamiento mecánico.

• ¿Puedo reemplazar el cable de 0.5 metros por uno más largo?

  No, el sistema está calibrado como un conjunto emparejado; cambiar la longitud del cable altera la resonancia eléctrica e invalida la linealidad de salida.

• ¿Cuál es el rango de voltaje de la holgura?

  El rango de funcionamiento lineal se establece típicamente alrededor de una referencia de -10 VCC; las desviaciones indican que la sonda está fuera del rango de transducción lineal.

• ¿Es la sonda compatible con los cables de extensión 3300 XL?

  Sí, esta sonda es compatible con los cables de extensión estándar 3300 XL y los sensores Proximitor, siempre que la longitud total del sistema sea consistente.

• ¿Cómo identifico el tipo de rosca de la sonda?

  El sufijo 00 indica una configuración de rosca métrica M10 x 1 para la instalación en soportes de montaje de maquinaria estandarizados.
