Descripción general del producto

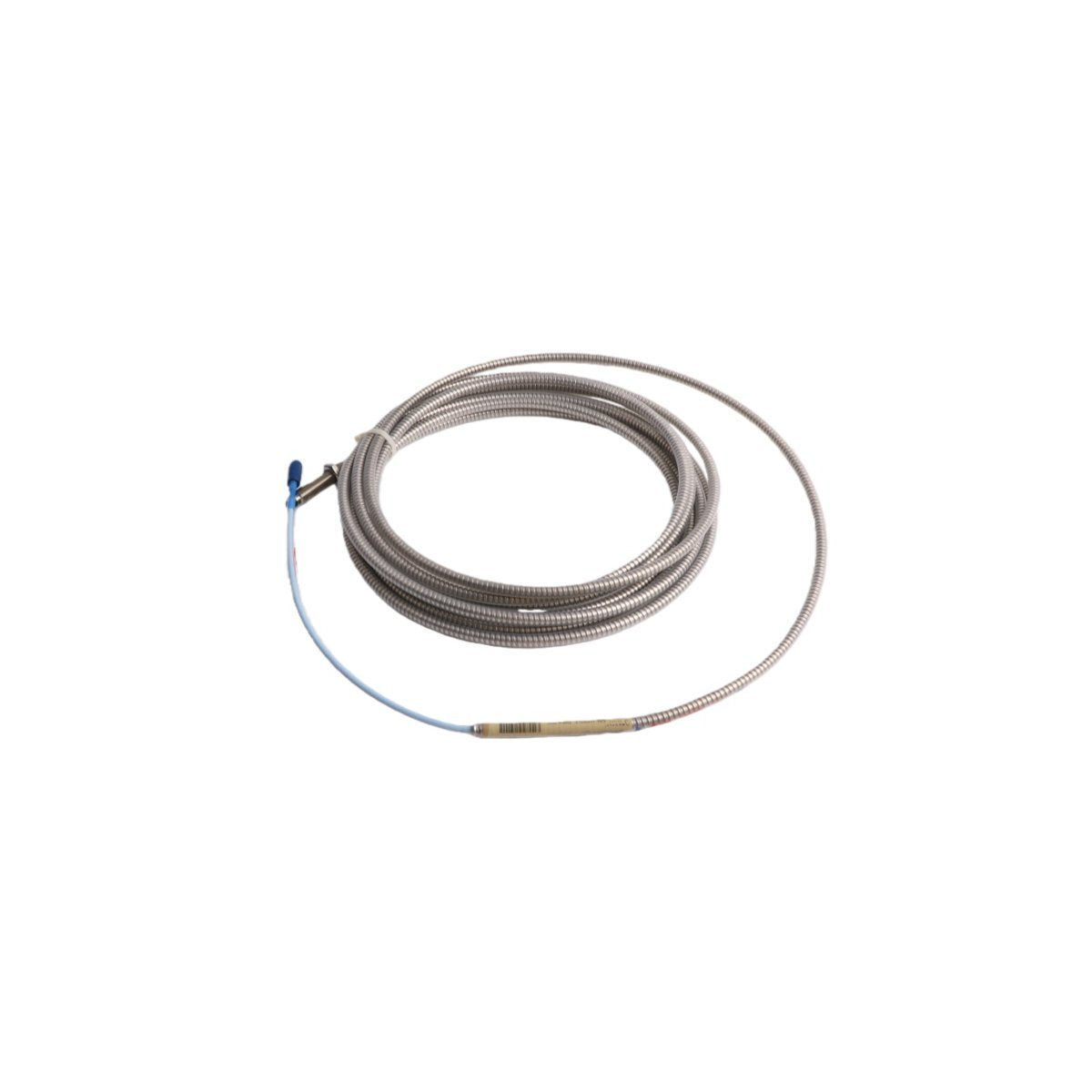

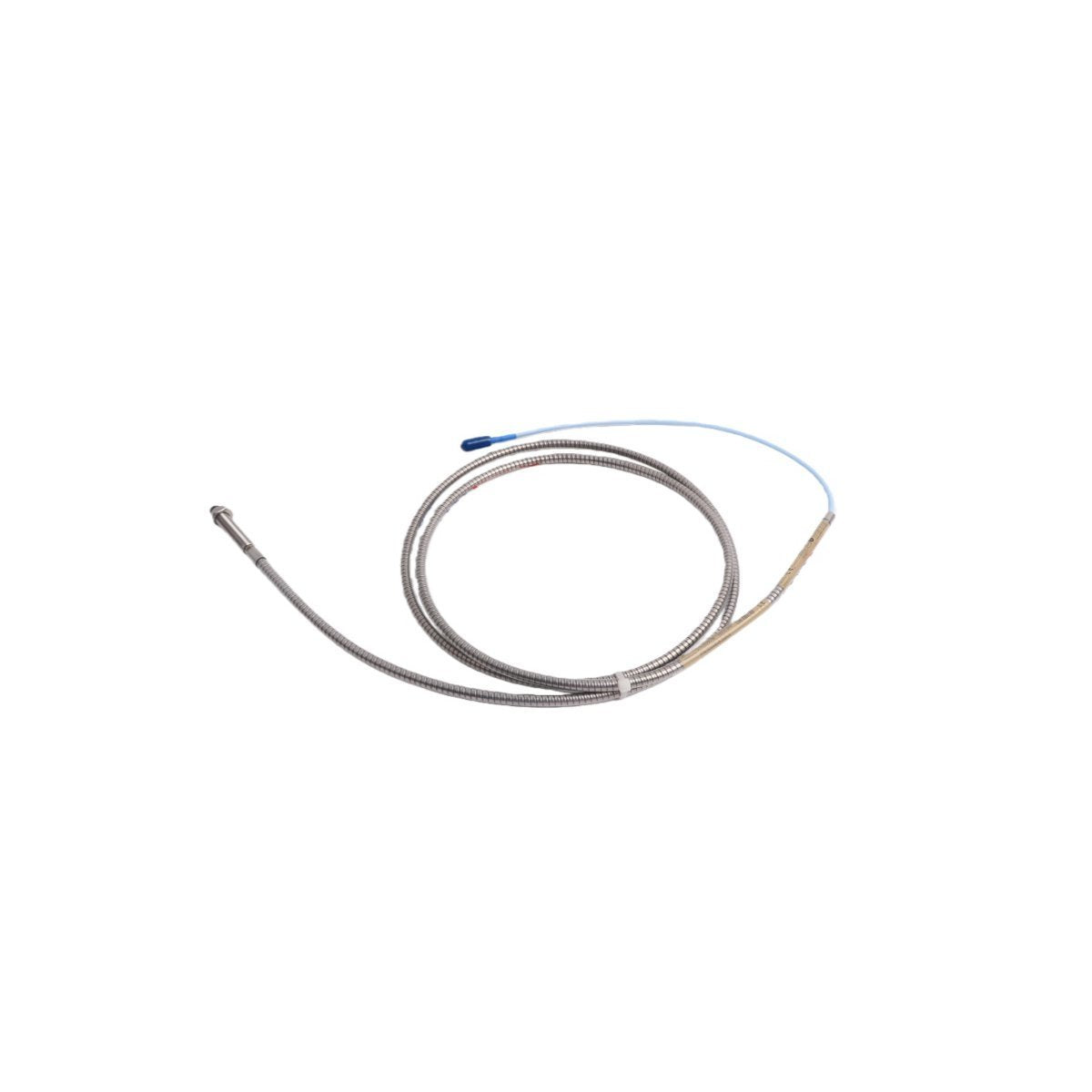

El 330104-00-05-90-02-05 es una sonda de proximidad de rosca métrica de alto rendimiento de la serie Bently Nevada 3300 XL, diseñada específicamente para la monitorización de desplazamiento sin contacto. Este transductor de 8 mm convierte la separación física entre la punta del sensor y un objetivo conductivo en una señal de voltaje precisa, lo que permite la observación continua de la vibración del eje y la posición axial.

Esta configuración específica está diseñada para maquinaria industrial a gran escala donde es necesario el enrutamiento de cables a larga distancia. Con un cable integrado de 9.0 metros y una cubierta blindada de acero inoxidable, proporciona la resistencia mecánica necesaria para instalaciones de largo alcance en turbinas de vapor, compresores centrífugos y bombas de alta velocidad. Como componente crítico de la Instrumentación de Supervisión de Turbinas (TSI), garantiza la adquisición de datos de alta fidelidad para la protección de activos y el mantenimiento predictivo.

Configuración técnica

La designación alfanumérica 330104-00-05-90-02-05 indica las siguientes especificaciones mecánicas y eléctricas:

• Serie del modelo: 330104 (rosca métrica M10 x 1 con blindaje protector)

• Longitud del cuerpo sin rosca: 0 mm (caja completamente roscada)

• Longitud total de la caja: 50 mm

• Longitud total del sistema: 9.0 metros (aprox. 29.5 pies)

• Interfaz de conexión: Conector coaxial en miniatura ClickLoc

• Aprobaciones para áreas peligrosas: Certificación CSA, ATEX e IECEx para atmósferas explosivas

• Calibración: Ajustado de fábrica para objetivos de acero AISI 4140

• Temperatura de funcionamiento: -51 °C a +177 °C (-60 °F a +351 °F)

Ingeniería y durabilidad

El 330104-00-05-90-02-05 utiliza procesos de fabricación patentados de Bently Nevada para maximizar la vida útil en entornos de proceso hostiles:

• Moldeado TipLoc: Una técnica de unión patentada que crea un sellado a nivel molecular entre la punta de sulfuro de polifenileno (PPS) y el cuerpo de la sonda, evitando que la humedad o el aceite se filtren en la bobina de detección.

• Diseño CableLoc: Un sistema de anclaje interno que proporciona una resistencia a la extracción de hasta 330 N (75 lbf), protegiendo la unión eléctrica de la tensión mecánica durante la instalación.

• Protección de armadura flexible: El cable coaxial con aislamiento de FEP está revestido con una armadura flexible de acero inoxidable 304 para evitar la abrasión y el corte accidental en carcasas de máquinas complejas.

• Inmunidad a EMI/RFI: Circuitos avanzados garantizan altas relaciones señal/ruido, cumpliendo con los requisitos CE europeos sin la necesidad de conductos blindados especializados.

Aplicaciones principales

Este transductor de proximidad de 9 metros está optimizado para una variedad de tareas de monitoreo de la salud de la maquinaria, incluyendo:

• Análisis de vibración radial: Medición del movimiento dinámico del eje dentro de los cojinetes de película fluida.

• Monitoreo de empuje axial: Seguimiento de la posición del eje para evitar el contacto interno del rotor.

• Referencia de fase: Sirve como sensor Keyphasor para mediciones de tiempo y RPM.

• Integración del sistema: Completamente intercambiable con los sensores Proximitor 3300 XL y los racks de protección de maquinaria de la serie 3500.

• Despliegue en zonas peligrosas: Certificado para su uso en entornos de Zona 0, 1 y 2.
