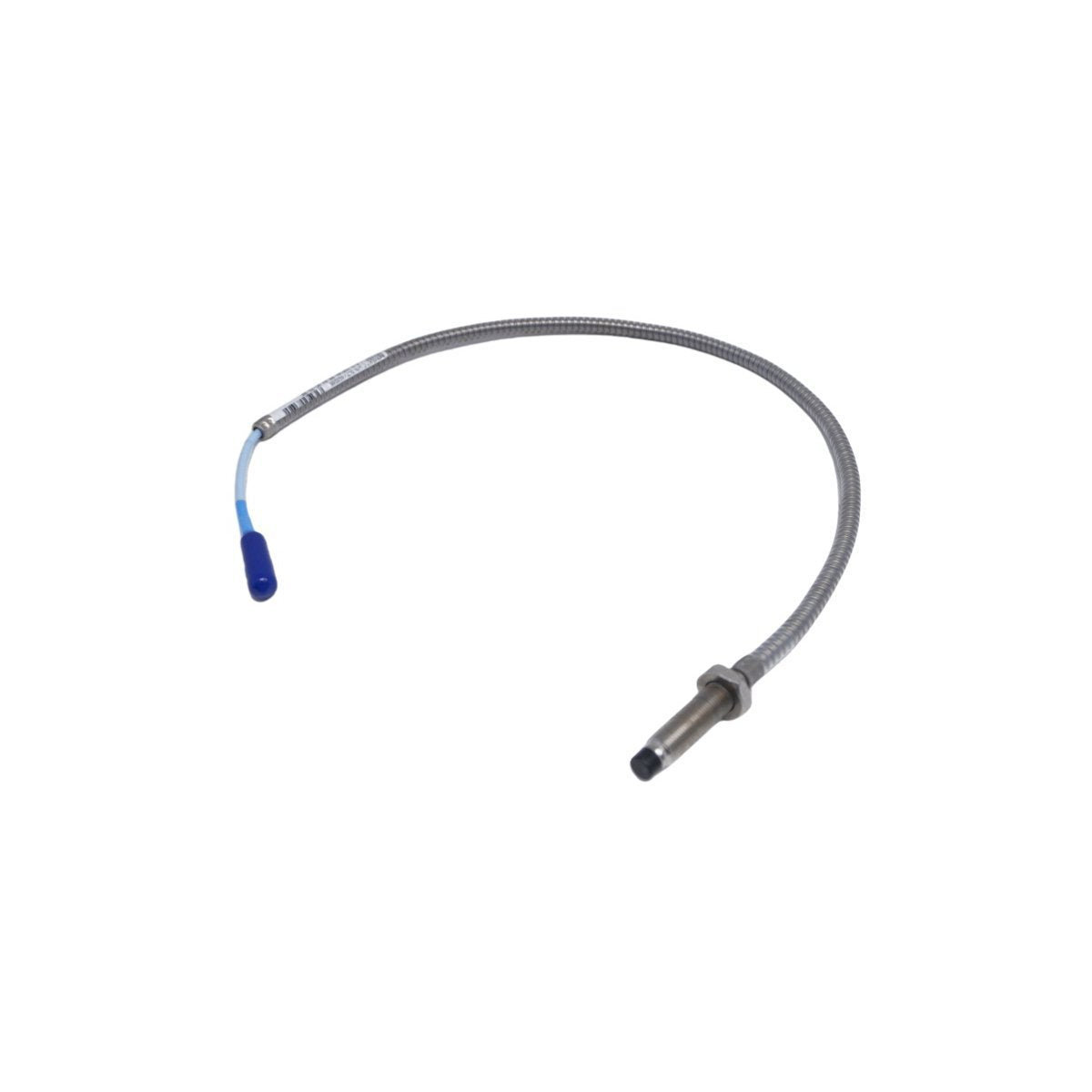

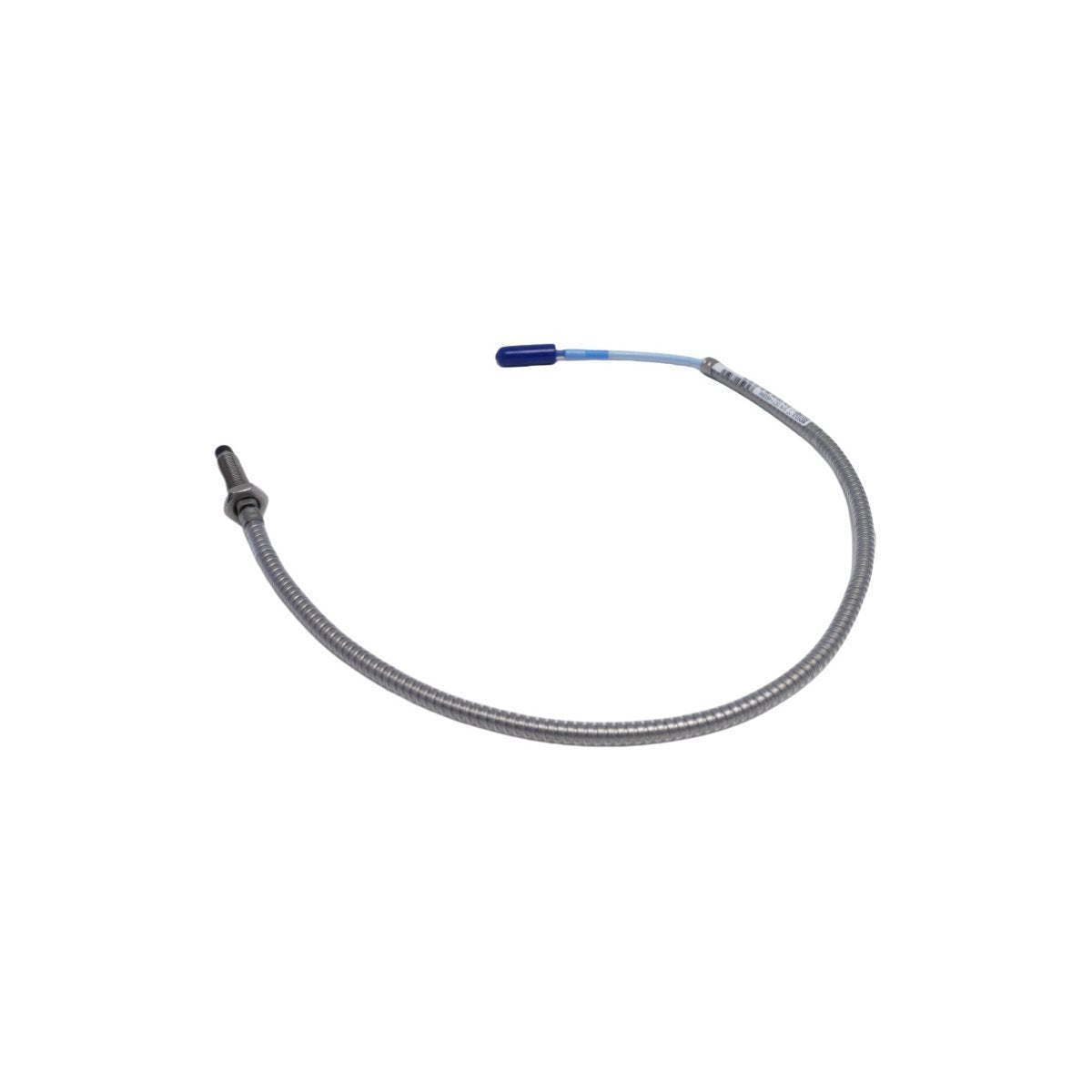

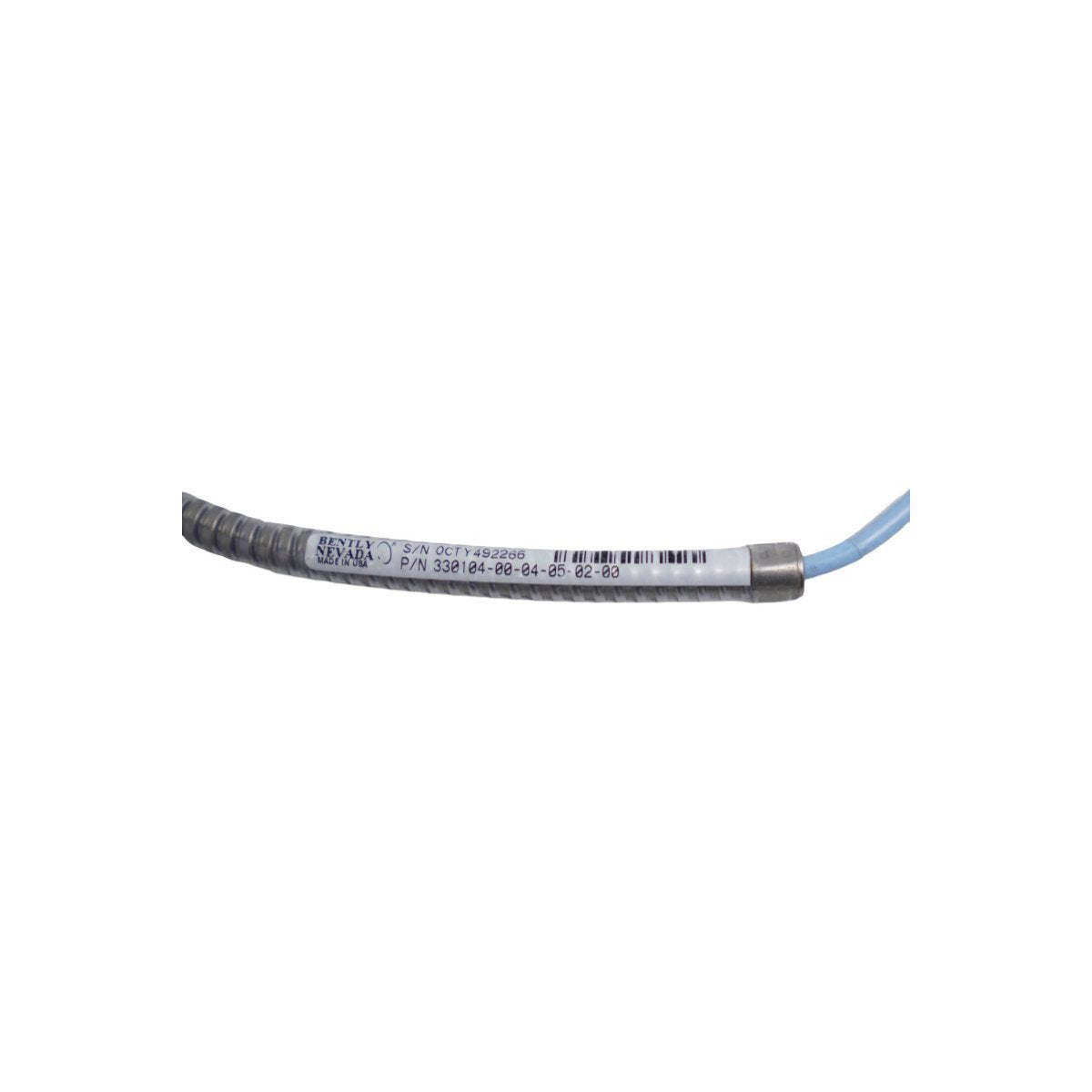

La Bently Nevada 330104-00-04-05-02-00 sirve como la principal 330104 sondas de proximidad utilizadas para ejecutar mediciones de desplazamiento de eje estático y dinámico sin contacto en las plataformas del Sistema de Instrumentación de Turbomaquinaria 3300 XL. El hardware mide las variaciones de campo de corrientes parásitas de alta frecuencia generadas por el conjunto de la punta interactuando con un objetivo conductor giratorio para proporcionar datos brutos de vibración radial, posición del eje, o velocidad.

Opciones de sufijo y desglose estructural

• 00 (Sufijo de longitud sin rosca): 0.0 mm

• 04 (Sufijo de longitud total de la carcasa): 40 mm

• 05 (Sufijo de longitud total): 0.5 metros (1.6 pies)

• 02 (Sufijo de estilo de conector): Conector coaxial en miniatura de bloqueo por clic, tipo de cable estándar

• 00 (Sufijo de aprobación de agencia): No se requieren aprobaciones

Parámetros mecánicos y eléctricos

Escalado de sonda de corrientes parásitas y seguimiento de dinámica de rotor

La punta de detección métrica de 8 mm se basa en un estricto cumplimiento de las restricciones de escala de sonda de corrientes parásitas calibradas de fábrica para emitir una pendiente de voltaje lineal de 7.87 V/mm. El posicionamiento mecánico a través de la carcasa roscada M10 x 1 define el entrehierro estático, coincidiendo con el objetivo de validación de voltaje de entrehierro de -10 VDC en el punto central lineal del bucle del sistema transductor. Esta alineación físico-eléctrica permite el análisis continuo de la dinámica microscópica de alta frecuencia del rotor. La optimización de la impedancia interna a través de la ruta coaxial preserva la integridad de la señal y garantiza la supresión de la diafonía cuando se configuran sondas duales en arreglos X-Y ortogonales en una sola carcasa de cojinete de maquinaria.

Información de pedidos

• Paquete de unidades de transductor: Incluye el conjunto de sonda de 8 mm 330104 con cable estándar integrado de 0.5 metros.

• Kit de aislamiento: Incluye tubos de manguito termorretráctiles de fluorocarbono estándar para el aislamiento externo de la junta coaxial.

• Requisitos del sistema: Los controladores Proximitor 3300 XL asociados, las líneas de extensión, y los soportes de instalación se omiten de este paquete y deben obtenerse por separado.

Información de logística de adquisiciones

• Ventana de despacho: Los envíos se procesan para su transferencia dentro de 2 a 7 días cuando se registran las secuencias de finalización de pago.

• Métodos de transporte: La entrega de carga se realiza a través de líneas prioritarias internacionales como DHL, FEDEX, o UPS.

• Blindaje ambiental: Los componentes viajan encerrados dentro de un embalaje industrial antiestático con blindaje estático para mitigar daños electromagnéticos o físicos durante el tránsito.

Directrices de instalación en campo

• Límites de par de montaje: Enrosque el cuerpo de la sonda manualmente en el soporte o bloque de la carcasa. Apriete las contratuercas principales a un valor máximo de 5.1 N-m (45 in-lb) para evitar atascamientos estructurales o el desgaste de las roscas M10 x 1.

• Optimización del entrehierro del transductor: Conecte un voltímetro digital a los terminales de salida del bucle del sensor Proximitor. Ajuste la profundidad de inserción de la sonda con respecto a la cara del objetivo hasta que la validación del voltaje del entrehierro en tiempo real marque exactamente -10 VDC nominal antes de asegurar la contratuerca.

• Conexión a tierra del conector coaxial: Mantenga los conectores miniatura de bloqueo por clic completamente limpios y secos durante el enrutamiento. Aísle la unión del conector con manguitos termorretráctiles de fluorocarbono para evitar la conexión a tierra contra las paredes del conducto flexible local, manteniendo la supresión de diafonía.

Preguntas frecuentes

P: ¿Cómo afecta una desviación de la instalación del voltaje nominal del entrehierro a los datos de vibración?R: Colocar la punta de la sonda fuera de la zona lineal calibrada altera el factor de escala de la sonda de corrientes parásitas de referencia. Esta causa conduce al recorte de la señal durante eventos transitorios de alta amplitud, lo que resulta en una precisión degradada al rastrear la dinámica de rotor de alta frecuencia.

P: ¿Se puede cortar o modificar el cable integrado de 0.5 metros para simplificar el enrutamiento físico?R: No. Alterar la longitud física del cable integral cambia la capacitancia del bucle sintonizado y los parámetros de longitud eléctrica. El empalme interrumpe la matriz de escala de la sonda de corrientes parásitas calibrada, invalidando completamente la calibración del sistema.

P: ¿Qué distancia de separación debe mantenerse para lograr una supresión efectiva de la diafonía?R: Mantenga una distancia mínima de separación centro a centro de 40 mm entre las puntas de las sondas de 8 mm adyacentes. Colocar las puntas más cerca de este umbral permite que sus campos electromagnéticos se superpongan, causando frecuencias de batido de señal que anulan los circuitos de supresión de diafonía.
