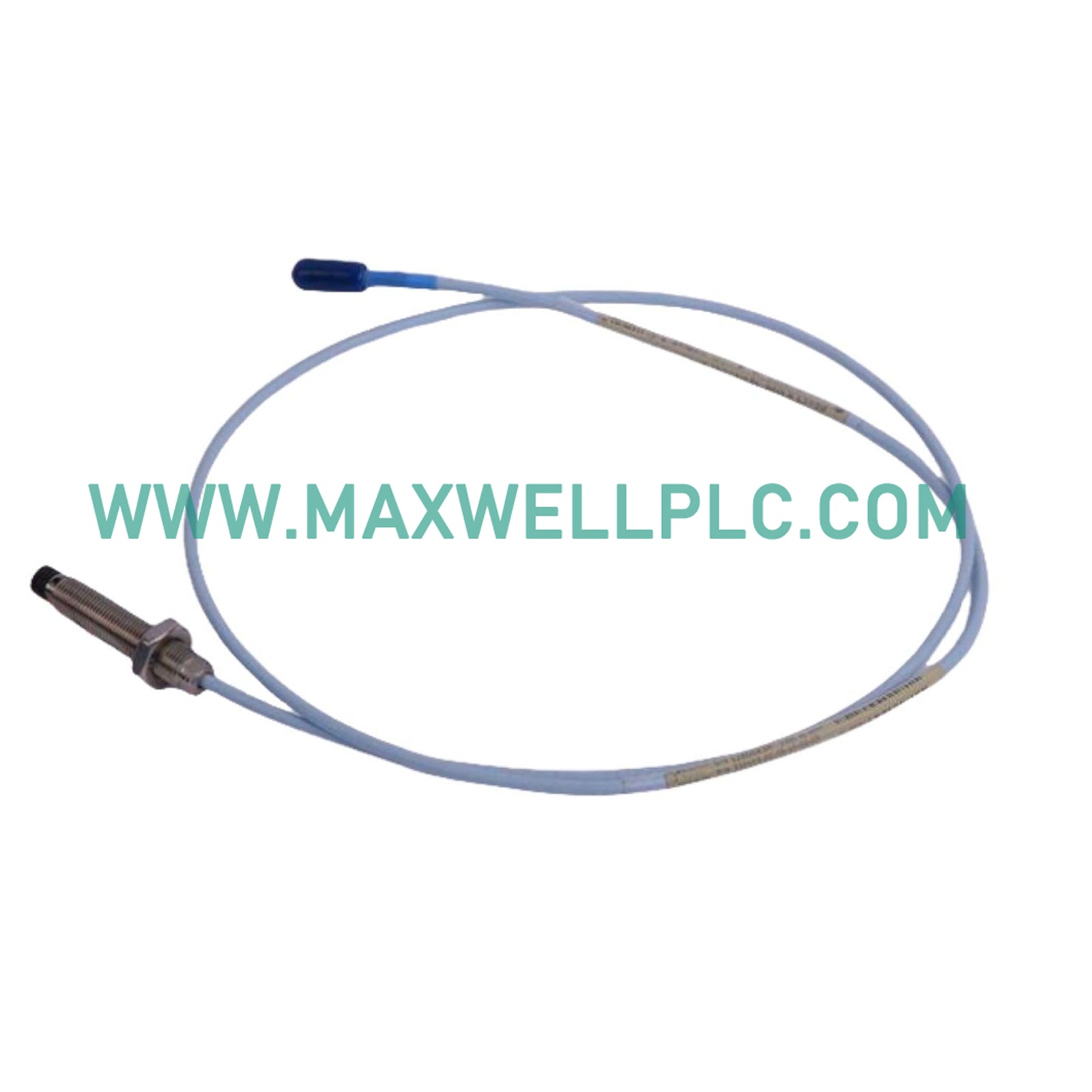

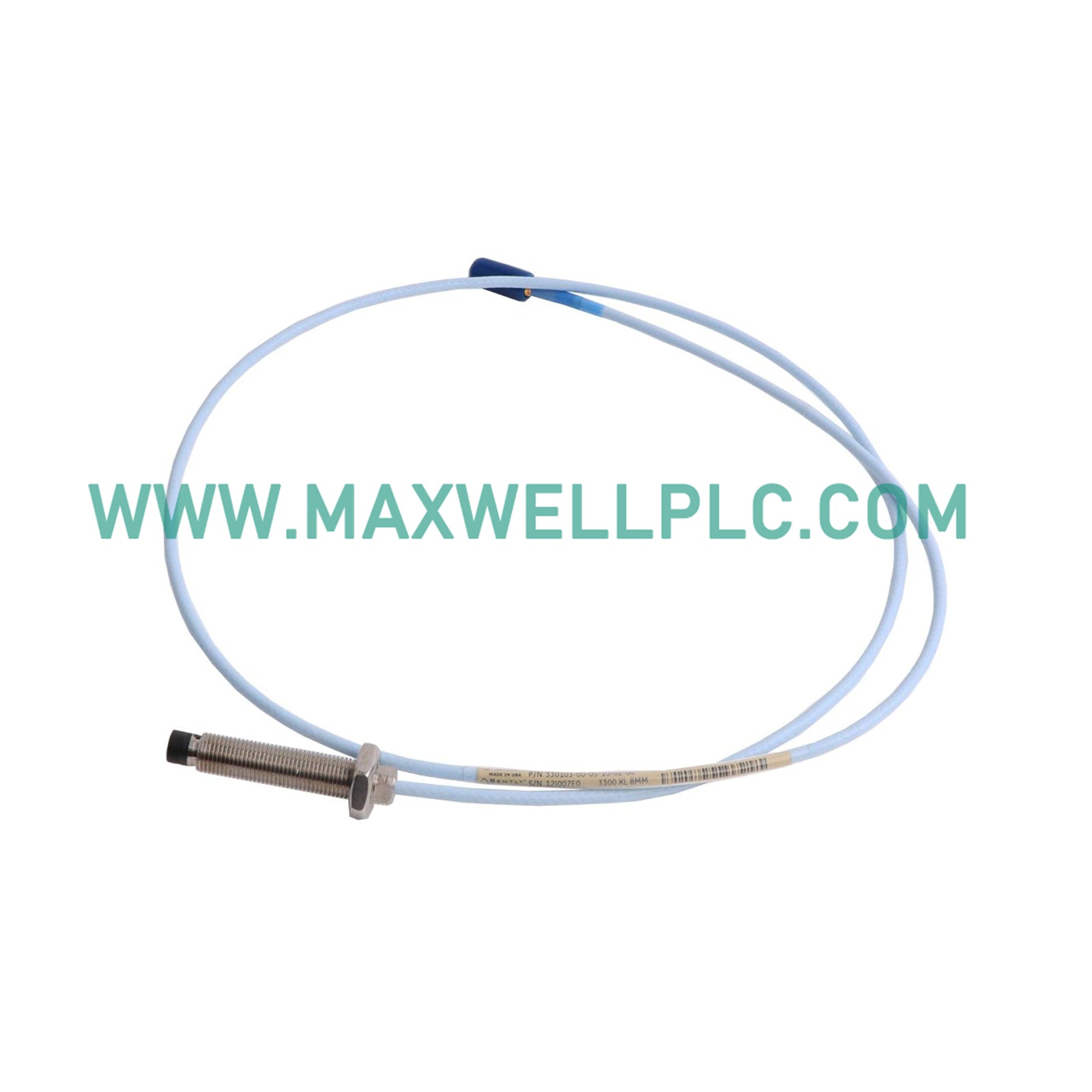

Configurado para la medición de desplazamiento de precisión en sistemas de monitoreo mecánico, el Bently Nevada 330103-00-10-10-02-00 (330103 Sonda de Proximidad 3300 XL de 8 mm) proporciona adquisición directa de señal física a través de un circuito de transducción de corriente de Foucault. Este sistema de sensor convierte la distancia relativa entre la punta de la sonda y un objetivo metálico conductor en una señal eléctrica proporcional, lo que permite monitorear la vibración y la posición del eje dentro de las plataformas de equipos rotatorios.

Matriz de Identificación del Modelo

La identificación 330103-00-10-10-02-00 corresponde a la siguiente configuración técnica:

• Rosca: M10 x 1 (sin blindaje).

• Longitud sin rosca: 0 mm.

• Longitud total de la carcasa: 100 mm.

• Longitud total del sistema: 1,0 metro (3,3 pies).

• Conector/Cable: Cable estándar coaxial en miniatura ClickLoc.

Especificaciones del Hardware

Monitoreo Mecánico e Integridad de la Señal

El sistema de transductores 3300 XL utiliza detección de corrientes de Foucault donde la sonda funciona como el elemento inductivo principal en el bucle de medición. El análisis preciso de la dinámica del rotor depende de un escalado preciso de la sonda y de la validación del voltaje de brecha, que debe verificarse para apuntar a -10 VCC en la entrada del monitor para un funcionamiento óptimo del rango lineal. La integridad de la señal se mantiene mediante una supresión efectiva de la diafonía al garantizar una separación espacial adecuada entre las sondas. Los operadores deben evitar enrutar los cables de la sonda adyacentes a conductores de CA de alta potencia, ya que el ruido electromagnético inducido puede distorsionar las formas de onda de vibración y los datos de posicionamiento de la línea central del eje.

Información de Pedido

• Sonda de Proximidad 330103-00-10-10-02-00

• Juego de instrucciones de instalación

• Contratuercas (preinstaladas)

• Tapas protectoras para conectores

Pautas de Instalación

• Montaje mecánico: Monte la sonda en un soporte rígido, no conductor o con conexión a tierra. Asegure un mínimo de 5 vueltas completas de rosca para garantizar la estabilidad mecánica bajo vibración operativa.

• Blindaje de señal: Encamine el cable coaxial a través de un conducto metálico con conexión a tierra para evitar interferencias RFI/EMI ambientales.

• Espacio libre del objetivo: Mantenga un espacio libre radial de al menos 3 diámetros de la punta de la sonda del metal cercano para evitar la distorsión del campo de medición.

• Procedimiento de conexión: Sujete los conectores ClickLoc apretando con los dedos; no deben utilizarse herramientas mecánicas para evitar daños en los pines de contacto internos.

Información de Entrega

• Tiempo de entrega: 3-5 días después de finalizado el pago.

• Enviado a través de DHL/FEDEX/UPS.

• Los componentes se proporcionan en embalaje industrial antiestático para evitar descargas electrostáticas e impactos mecánicos durante el tránsito.

Preguntas Frecuentes

• ¿Qué materiales objetivo son compatibles? El sistema transductor está calibrado de fábrica para acero AISI 4140. El uso de materiales objetivo con diferentes propiedades magnéticas o eléctricas requiere una corrección del factor de escala derivada del campo.

• ¿Cuál es la sensibilidad de la sonda? Este sistema mantiene una sensibilidad estándar de 7,87 V/mm (200 mV/mil) siempre que la impedancia total del bucle permanezca dentro de los parámetros de diseño.

• ¿Con qué frecuencia debe verificarse la calibración? Se recomienda verificar el estado del bucle y la respuesta de la señal durante las paradas rutinarias de la máquina o si el sistema de monitoreo registra una desviación constante de la línea base.

• ¿Puede la sonda operar en entornos peligrosos? Este modelo es adecuado para uso en áreas peligrosas cuando forma parte de una instalación aprobada por los planos de control específicos del sitio y los requisitos de barrera de seguridad intrínseca.

• ¿Qué cables de extensión son compatibles? Solo los cables de extensión de la serie 3300 XL de Bently Nevada son compatibles. Las discrepancias de impedancia causadas por cables no conformes resultan en atenuación de la señal y datos de desplazamiento inexactos.

• ¿Qué causa la inestabilidad del voltaje de brecha? La inestabilidad generalmente se debe a accesorios de montaje sueltos, blindaje de cable coaxial dañado o excentricidad mecánica observada en la superficie del eje monitoreado.

• ¿Cómo se prueba el estado de la sonda? El estado se evalúa midiendo la resistencia del bucle de CC estática y validando la salida de señal dinámica en el bastidor del monitor utilizando un simulador de transductor calibrado.

• ¿Cuál es la vida útil esperada? La vida útil está sujeta a las tensiones térmicas y mecánicas operativas. En condiciones industriales estándar, la sonda está clasificada para un servicio continuo a largo plazo.
