Descripción general del producto

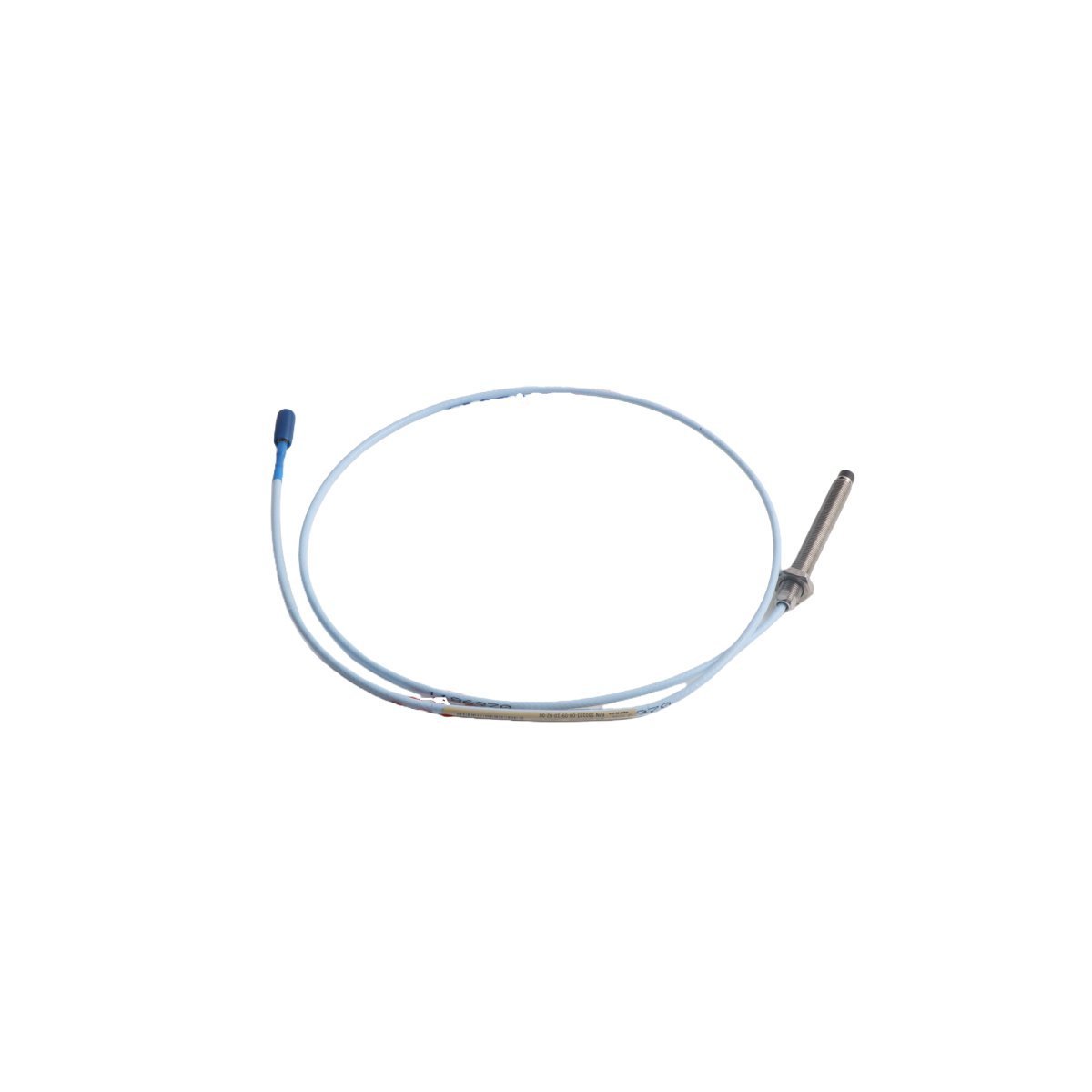

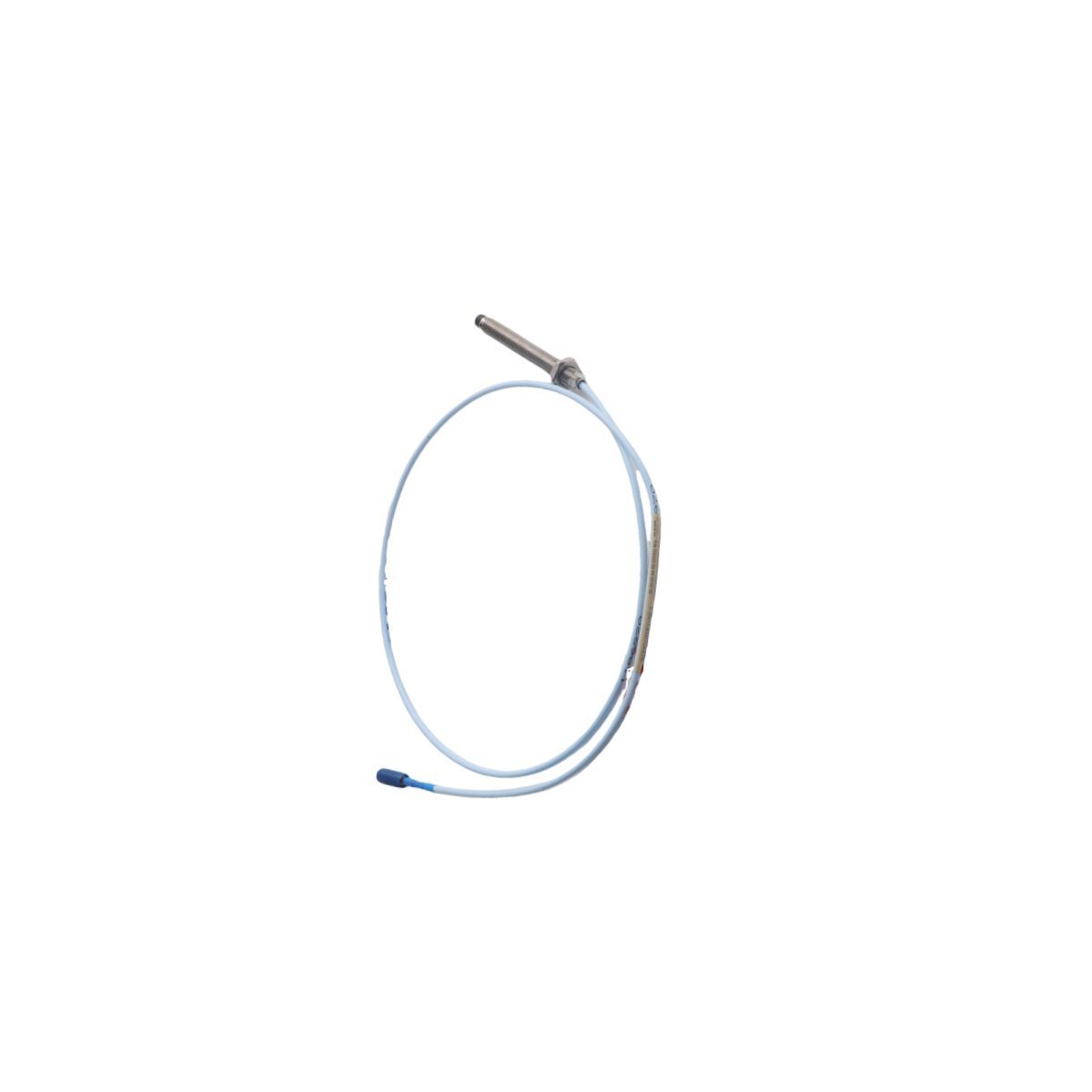

El Bently Nevada 330103-00-09-10-02-00 es un sensor de proximidad de 8 mm de alto rendimiento de la serie 3300 XL, estándar de la industria. Esta sonda de desplazamiento sin contacto está diseñada para medir la microdistancia entre la punta del sensor y un eje giratorio, proporcionando datos esenciales sobre vibración y posicionamiento mecánico. Diseñada para cumplir con los estrictos estándares API 670, esta sonda sirve como elemento de detección primario dentro de un sistema de Instrumentación de Supervisión de Turbinas (TSI). Esta configuración específica presenta un cuerpo roscado métrico M10 x 1 con una longitud total de la caja de 90 mm y una longitud sin rosca de 0 mm, diseñada específicamente para el montaje de inserción profunda en carcasas de máquinas industriales.

Especificaciones de ingeniería y atributos físicos

• Diámetro del cabezal del sensor: 8 mm

• Rosca de montaje: M10 x 1 (Métrico)

• Configuración de la caja: 90 mm de longitud total con sección sin rosca de 0 mm

• Cable integrado: 1,0 metro (3,3 pies) de longitud de cable

• Calibración del material: Estandarizado de fábrica para objetivos de acero AISI 4140

• Interfaz de conexión: Conector coaxial en miniatura ClickLoc chapado en oro

• Sellado ambiental: Punta herméticamente sellada con moldeado TipLoc patentado

• Rango de temperatura: Funciona de forma fiable desde -51°C hasta +177°C (-60°F hasta +351°F)

• Protección del cable: Blindaje de acero inoxidable para una máxima resistencia a la abrasión y el impacto

Monitoreo mecánico e integración del sistema

Esta sonda de proximidad de 8 mm es un componente crítico para monitorear la salud de activos rotativos de alta velocidad, como turbinas de vapor, compresores centrífugos y bombas industriales de gran escala. La longitud de la caja métrica de 90 mm permite un posicionamiento preciso en carcasas de cojinetes de paredes gruesas que se encuentran comúnmente en equipos de especificaciones europeas. Se utiliza principalmente para rastrear la vibración radial (desequilibrio o desalineación del eje) y la posición del empuje axial (detección de movimiento del rotor que podría causar una colisión interna). Al transmitir una señal determinista a un Proximitor 3300 XL y, posteriormente, a un rack de monitoreo de la serie 3500, el 330103-00-09-10-02-00 permite la protección automatizada de la maquinaria y soporta análisis sofisticados de mantenimiento predictivo para prevenir fallas catastróficas del equipo.
