Descripción general del producto

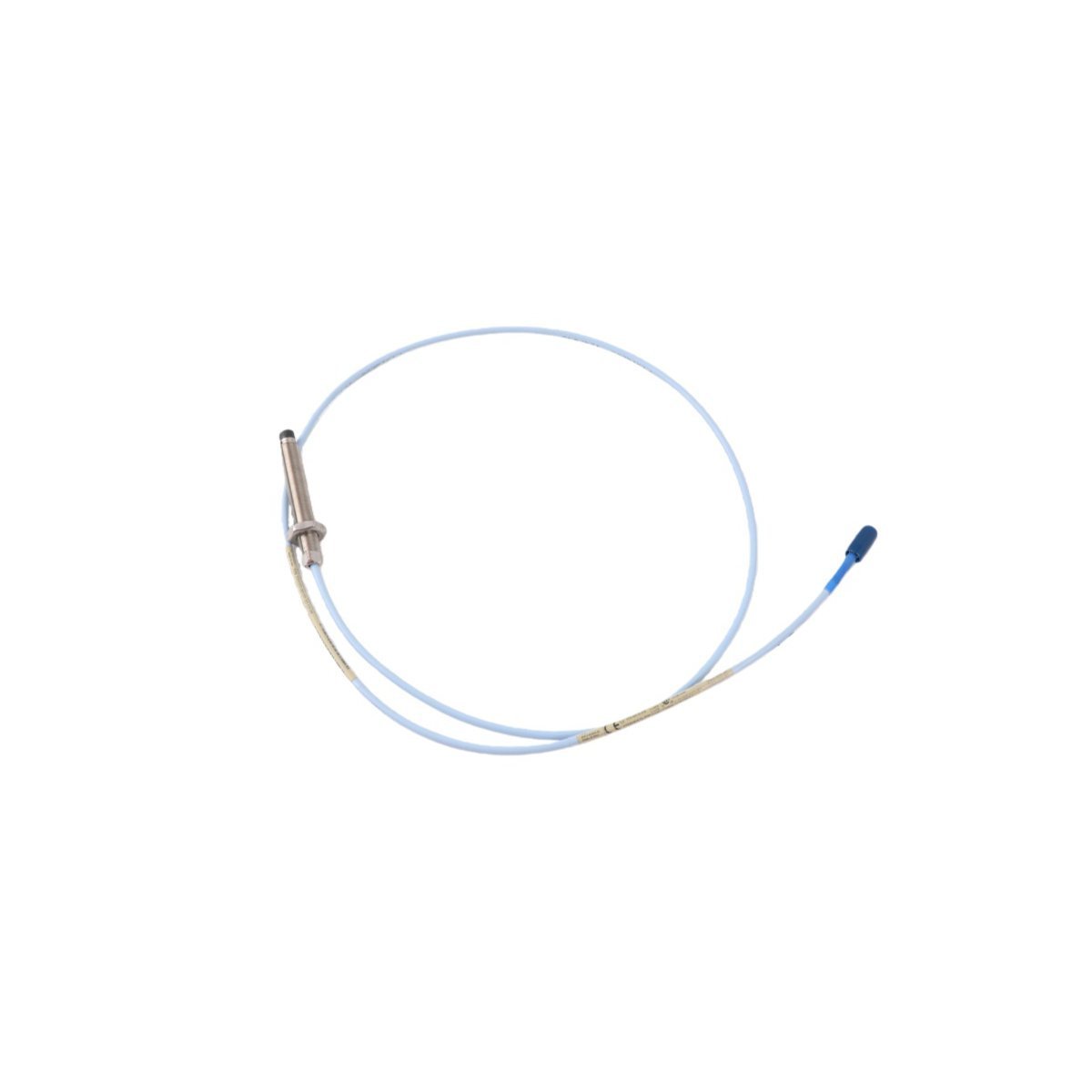

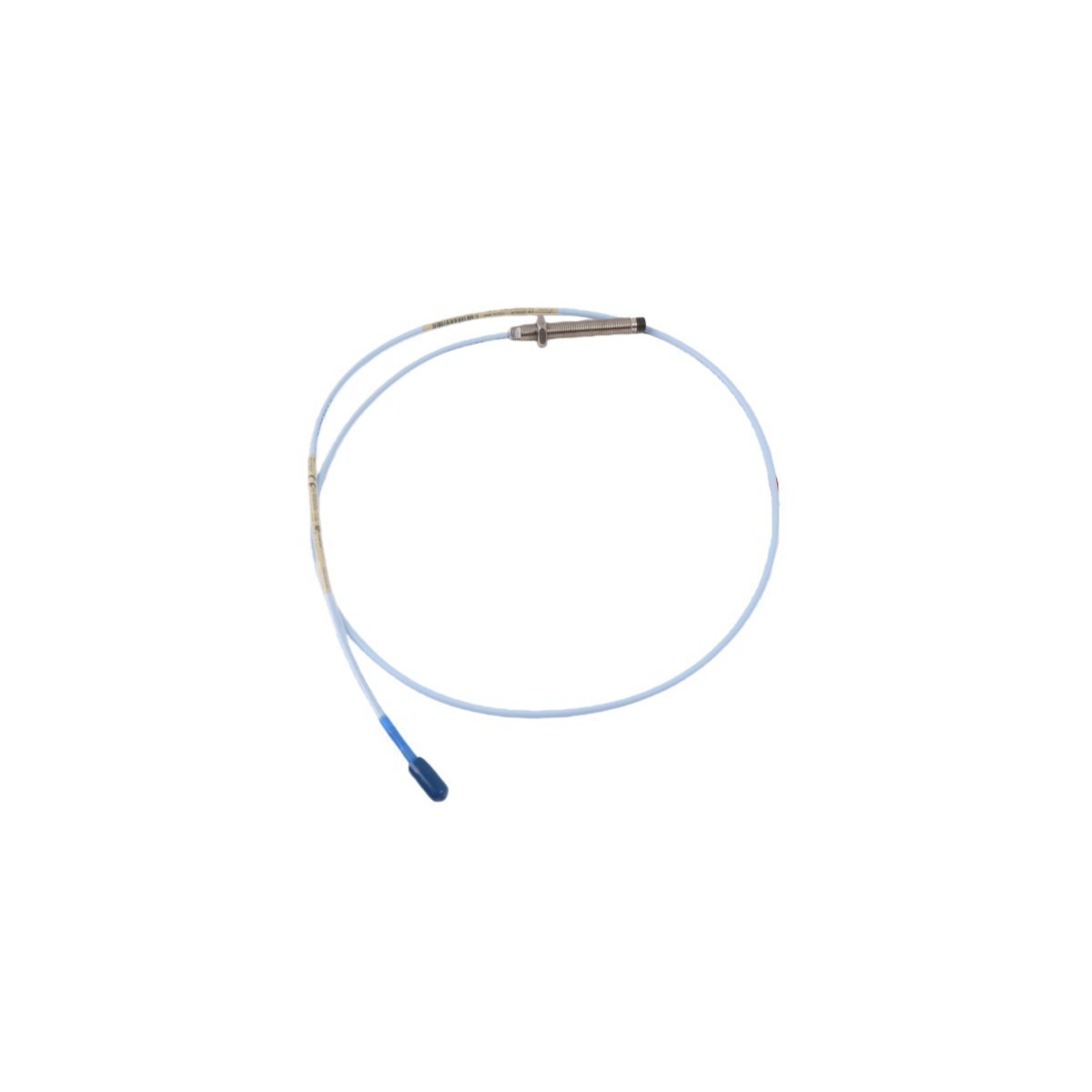

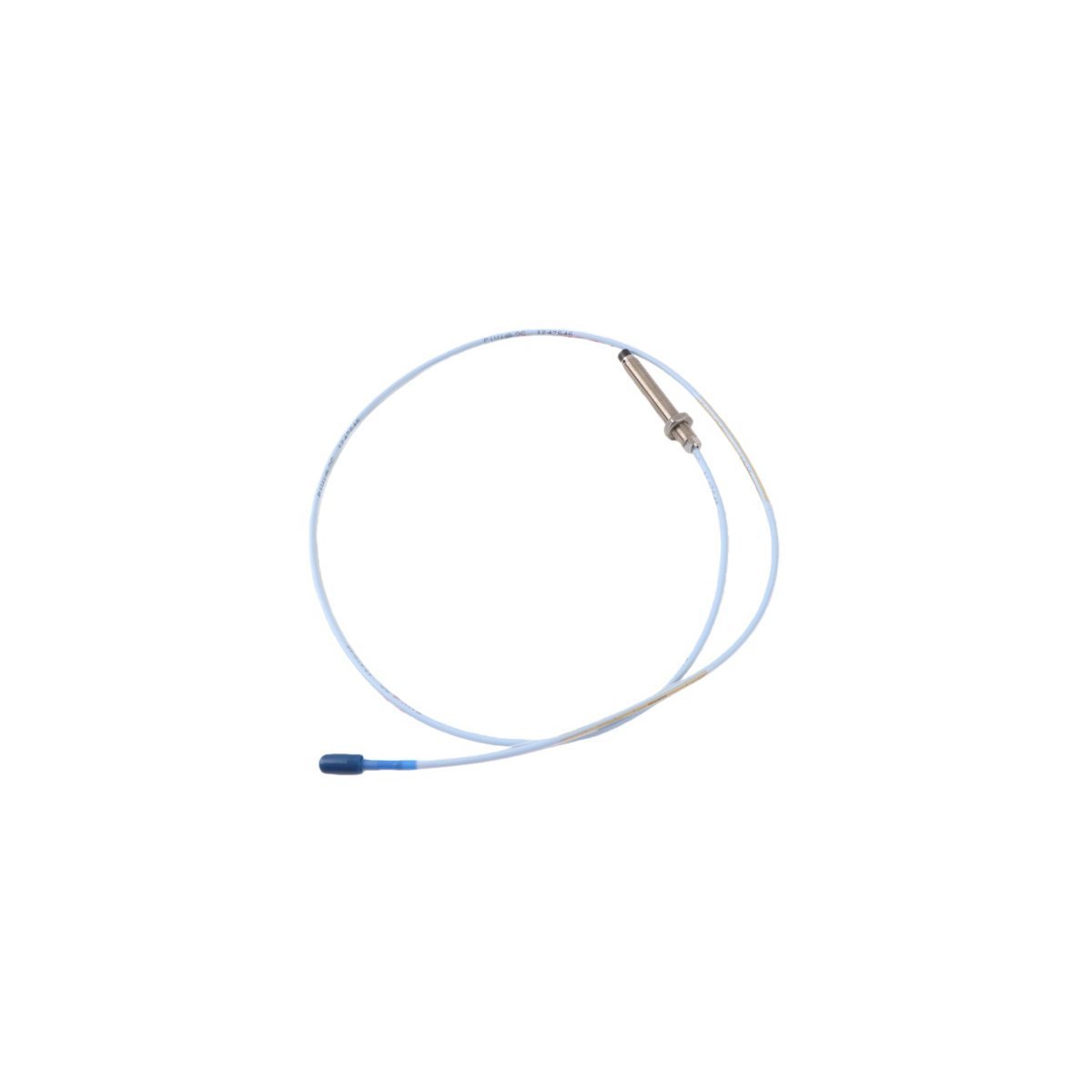

La Bently Nevada 330103-00-07-05-02-00 se erige como una opción excelente en tecnología de sonda de proximidad de 8 mm, diseñada específicamente para el sistema de transductor 3300 XL, altamente fiable. Esta sonda está diseñada para ofrecer mediciones de alta fidelidad y sin contacto de la vibración radial del eje, la posición axial y la velocidad del rotor en maquinaria rotativa de misión crítica. Ya sea que esté manteniendo una turbina de gas en una central eléctrica o monitoreando compresores centrífugos a gran escala en una instalación petroquímica, este sensor proporciona la precisión necesaria para proteger sus activos contra fallas inducidas por vibraciones.

Como componente genuino de Bently Nevada, este modelo garantiza una compatibilidad total con sus sistemas de monitoreo 3300 XL montados en rack existentes. El diámetro de la punta de 8 mm combinado con la robusta rosca métrica M10 x 1 lo convierte en una solución estándar de la industria para maquinaria donde las restricciones de espacio y la alta precisión mecánica son requisitos simultáneos. Cuando compra este modelo a un proveedor de confianza como Maxwell PLC, no solo está adquiriendo un sensor; está asegurando la continuidad operativa de su planta al garantizar que sus bucles de protección permanezcan completamente calibrados y cumplan con los estándares API 670.

Características clave

• Linealidad de alta precisión: La punta del transductor de 8 mm está calibrada de fábrica para proporcionar un rango lineal excepcional, lo que permite un seguimiento preciso del comportamiento del eje tanto en estado estacionario como dinámico.

• Interfaz de conector ClickLoc: Integrado con el conector ClickLoc en miniatura de Bently Nevada, el sistema garantiza una trayectoria de señal de bajo ruido y a prueba de vibraciones que se mantiene fiable incluso en zonas de alta vibración.

• Construcción métrica robusta: Con una rosca métrica M10 x 1, esta sonda ofrece un ajuste seguro y estandarizado para las carcasas de turbinas y compresores modernos.

• Integridad de la señal: Diseñado con cable coaxial de alto rendimiento que mitiga el ruido EMI/RFI, proporcionando una señal estable y libre de interferencias a su sensor Proximitor.

• Longevidad del sistema: Fabricado con materiales de alta resistencia y resistentes a productos químicos, esta sonda es capaz de operar en ambientes hostiles y saturados de aceite, comunes en la maquinaria industrial moderna.

Especificaciones técnicas

Explicación de la configuración del modelo

El número de pieza 330103-00-07-05-02-00 es un identificador preciso que permite a los ingenieros verificar la configuración de un vistazo:

• 330103: Modelo base para sondas roscadas M10 de 8 mm.

• -00-07: Indica 0 mm de longitud sin rosca y 70 mm de longitud de caja.

• -05: Denota una longitud del sistema de 0,5 metros, ideal para el montaje de Proximitor acoplado.

• -02: Tipo de cable coaxial estándar con interfaz ClickLoc.

• -00: Confirma que no se requiere ninguna certificación reglamentaria o de área peligrosa adicional específica.

Aplicaciones típicas

• Turbinas de gas y vapor: Esencial para el monitoreo de vibraciones radiales para proteger la alineación rotor-estator.

• Compresores centrífugos: Se utiliza para monitorear el empuje axial para evitar el contacto de la carcasa interna y la falla de los cojinetes.

• Bombas industriales de alta velocidad: Proporciona datos vitales de salud para bombas de enfriamiento y bombas críticas de fluido de proceso.

• Vigilancia de cajas de engranajes: Monitoreo de la vibración de los engranajes y la salud del eje de entrada/salida en transmisiones de alto par.

Compatibilidad del sistema

La sonda de la serie 330103 está diseñada para una integración perfecta con la serie 3300 XL Proximitor. Para una precisión en todo el sistema, es fundamental que la sonda, el cable de extensión y el Proximitor coincidan con la misma longitud del sistema de 0,5 metros. Esta sonda también es compatible con versiones anteriores de instalaciones de la serie 3300, lo que proporciona una ruta para actualizar su hardware de monitoreo sin requerir un reemplazo completo del sistema.

Guía de instalación

1. Preparación: Asegúrese de que el orificio roscado M10 esté limpio y libre de rebabas para evitar daños en la rosca.

2. Ajuste de la holgura: Use un voltímetro digital para observar la salida del Proximitor durante la inserción; el objetivo suele ser -1,25 Vcc para un funcionamiento lineal estándar.

3. Bloqueo: Apriete la contratuerca de forma segura para evitar que la sonda se mueva durante el funcionamiento de la maquinaria.

4. Acoplamiento del conector: Junte los extremos del conector ClickLoc y gírelos en el sentido de las agujas del reloj hasta que sienta el "clic" para asegurar una conexión positiva y sin ruido.

5. Cableado: Asegure el cable coaxial con bridas de nailon o abrazaderas a intervalos de 30 cm para evitar el latigazo del cable y la tensión en los conectores.

Ventajas del producto

Al elegir piezas genuinas de Bently Nevada, elimina los riesgos asociados con los sensores de imitación:
