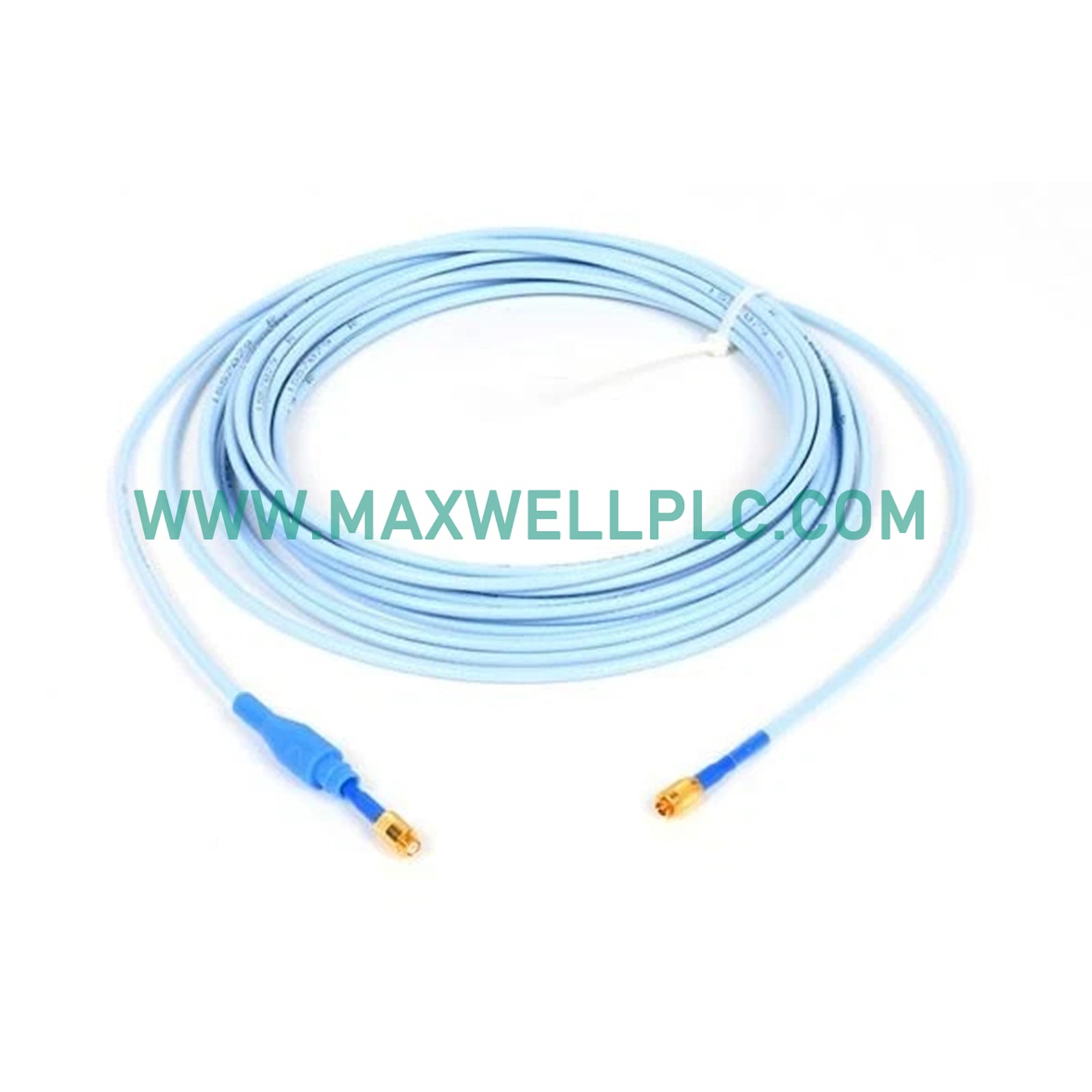

Configurada para la medición de desplazamiento sin contacto en arquitecturas de monitoreo de vibraciones, la Bently Nevada 330103-00-03-50-02-05 (sondas de proximidad 330103-00-03-50-02-05) proporciona una ejecución directa de la señal física dentro de los sistemas de protección de maquinaria.

Matriz de Sufijos y Modelos

• Serie: 3300 XL 8 mm
• Rosca: 3/8-24 UNF
• Longitud sin rosca: 0.0 pulgadas
• Longitud de la caja: 0.3 pulgadas
• Longitud total: 5.0 metros (16.4 pies)
• Conector: Coaxial en miniatura ClickLoc
• Aprobaciones de agencia: CSA, ATEX, IECEx

Especificaciones del Hardware

Monitoreo Mecánico y Propiedades TSI

El conjunto del transductor utiliza el escalado de sonda de corrientes de Foucault para traducir la proximidad del objetivo en una señal de voltaje lineal. La precisión del sistema depende de una rigurosa validación del voltaje de brecha para mantener objetivos de -10 VCC en condiciones nominales de funcionamiento. Durante la instalación, los técnicos deben tener en cuenta la dinámica del rotor para minimizar la distorsión de la señal y garantizar una supresión adecuada de la interferencia manteniendo el aislamiento espacial de los elementos sensores adyacentes de alta frecuencia dentro de la carcasa de la máquina.

Información para pedidos

1. 1 sonda de proximidad 330103-00-03-50-02-05
2. 1 tuerca de bloqueo roscada
3. 1 documentación de instalación

Pautas de Instalación en Campo

• Montaje: Instale la sonda en el soporte de montaje a través de la rosca 3/8-24 UNF; asegúrese de que el acoplamiento de la rosca sea suficiente para proporcionar estabilidad estructural sin afectar el objetivo.
• Ajuste de la brecha: Ajuste la holgura del transductor para alinearla con el desplazamiento de voltaje requerido, verificando la salida con un voltímetro de alta impedancia.
• Conexión a tierra: Asegure la continuidad eléctrica entre la carcasa de la sonda y el chasis de la máquina según lo requiera el esquema de conexión a tierra del sistema de monitoreo.
• Cableado: Asegure el cable coaxial de 5.0 metros utilizando abrazaderas adecuadas para evitar la fatiga mecánica y evite enrutarlo junto a líneas eléctricas de alto voltaje.

Preguntas Frecuentes

• ¿Cuál es la importancia de la longitud de la caja de 0.3 pulgadas?

  La longitud de la caja define la envolvente física del cuerpo de la sonda; esta corta longitud es adecuada para instalaciones donde el espacio de montaje es restringido.

• ¿Cómo afecta la longitud del cable de 5.0 metros a la calibración?

  El sistema está calibrado para una longitud total específica; la longitud de 5.0 metros es la longitud estándar del sistema para la cual la impedancia del sensor Proximitor está emparejada.

• ¿Estas sondas cumplen con los requisitos de áreas peligrosas?

  Sí, el modelo incluye aprobaciones CSA, ATEX e IECEx, lo que permite el funcionamiento en atmósferas explosivas designadas cuando se instala según los planos de control.

• ¿Cuál es el impacto del voltaje de brecha excesivo?

  Las lecturas de voltaje significativamente desviadas del objetivo de -10 VCC pueden indicar una sonda desalineada o un límite inminente del rango operativo lineal.

• ¿Puede esta sonda monitorear la posición axial?

  Sí, la sonda proporciona datos de desplazamiento lineal adecuados tanto para la vibración radial como para las mediciones de posición de empuje axial.

• ¿Cómo se debe manipular el conector ClickLoc?

  El conector debe mantenerse libre de suciedad y aceite; utilice el protector suministrado durante la instalación para evitar la contaminación de las superficies de acoplamiento.

• ¿Se admite la compatibilidad con versiones anteriores?

  La sonda 3300 XL es compatible con los sistemas de transductores de la serie 3300 anteriores, aunque las características de rendimiento XL completas requieren la configuración completa del sistema XL.

• ¿Qué medidas evitan la interferencia de la señal?

  Mantenga un espacio mínimo entre las puntas de las sondas adyacentes según lo especificado en el manual de instalación para evitar la superposición de señales electromagnéticas entre sensores.
