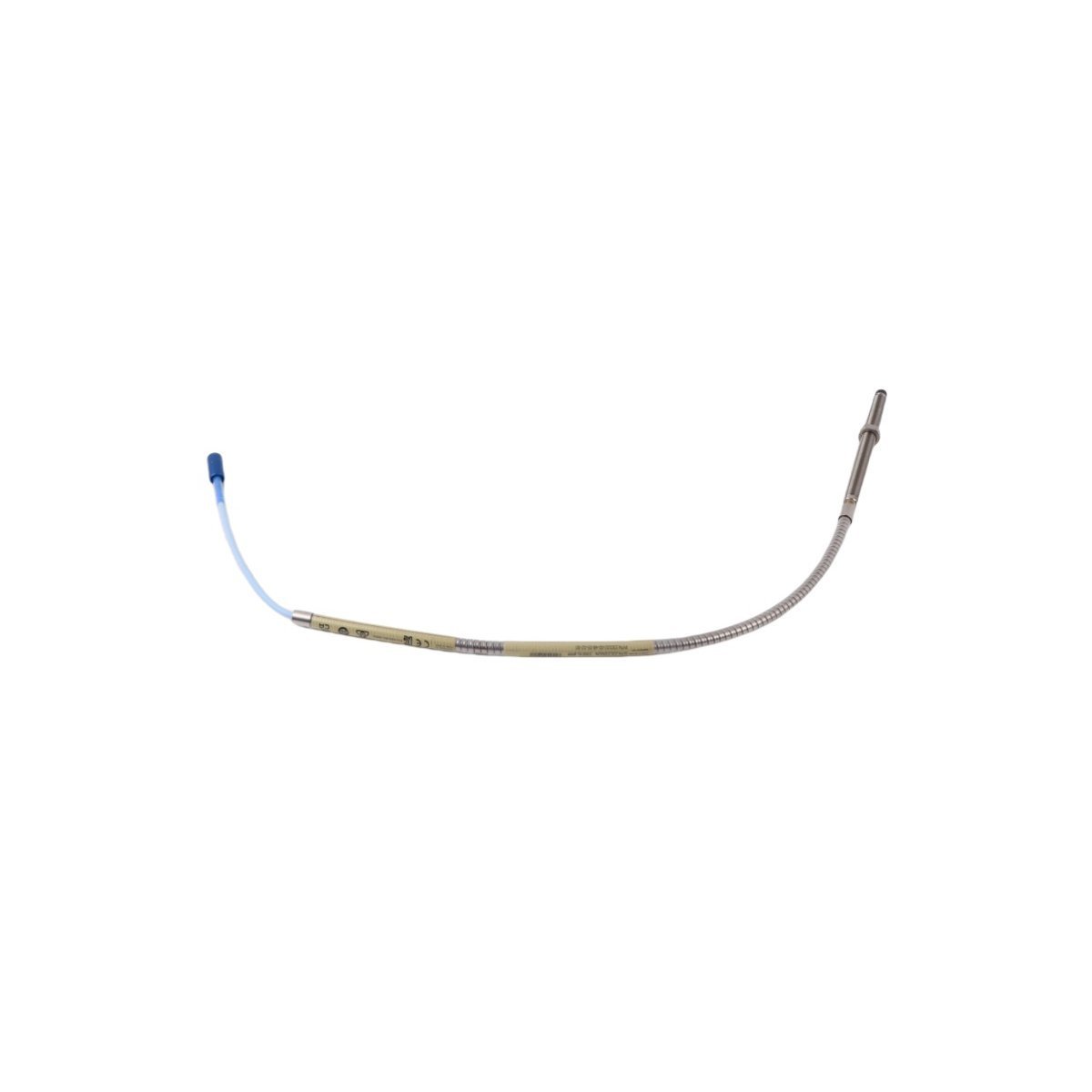

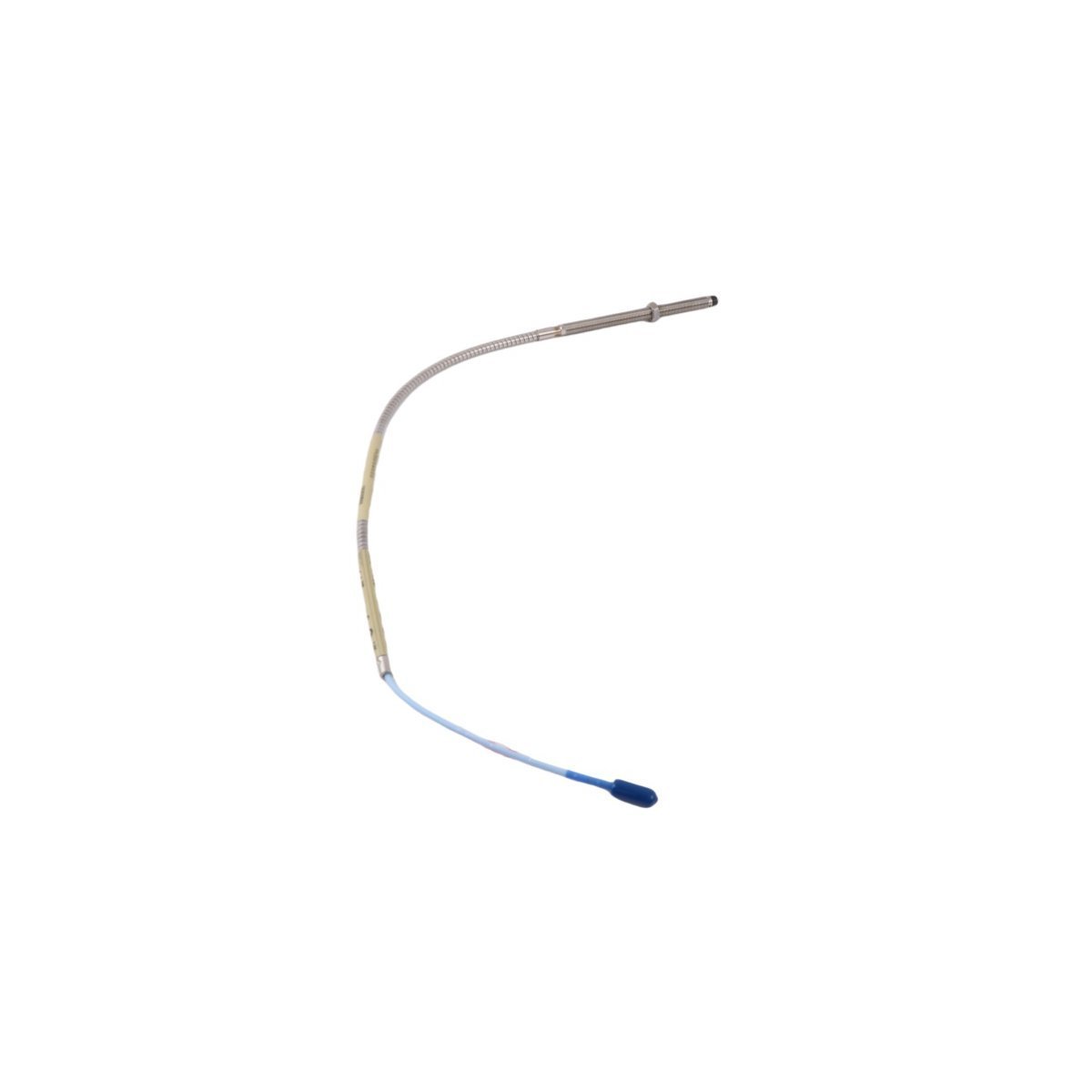

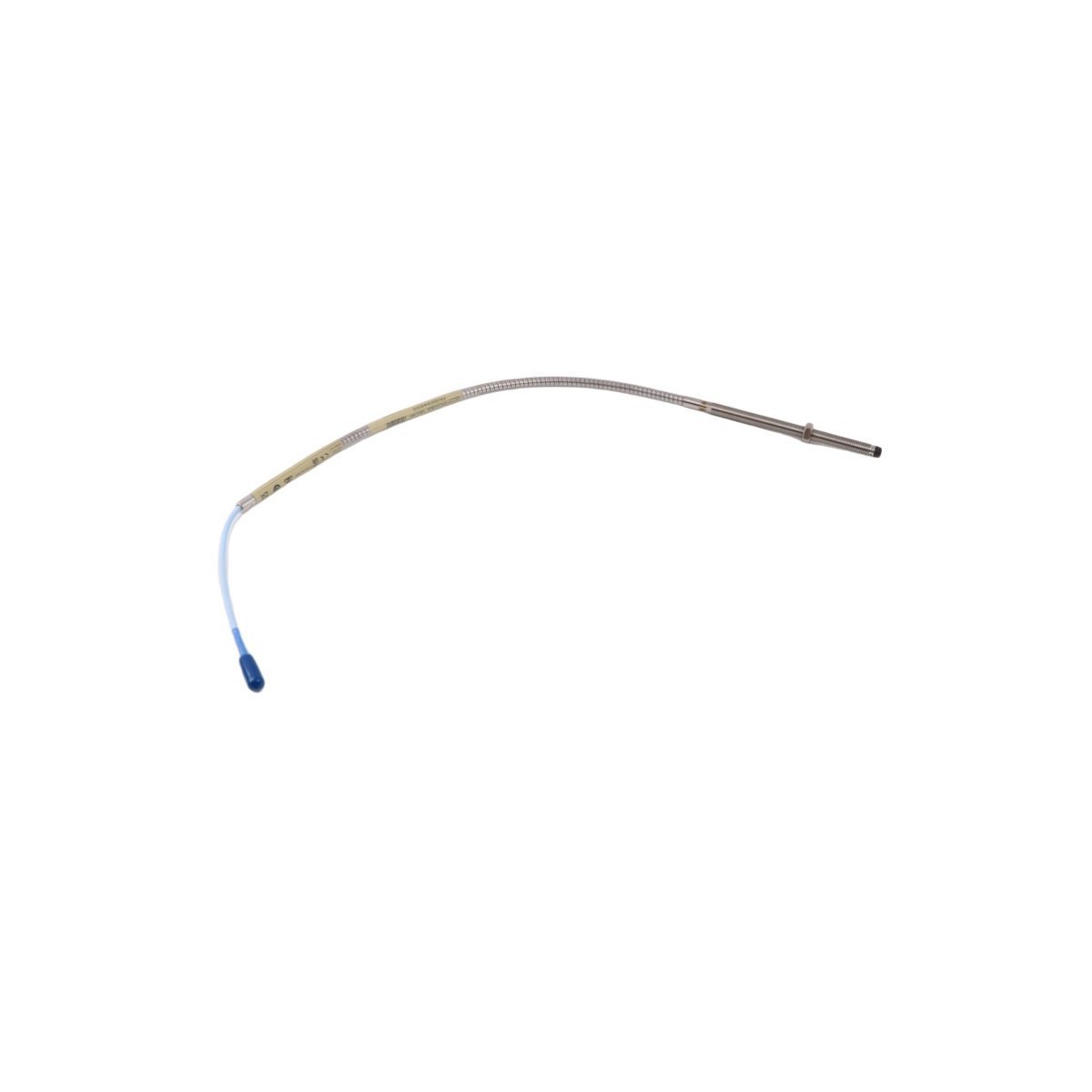

Configurado para la medición de vibraciones y posiciones en sistemas de monitoreo 3300 XL, el Bently Nevada 330102-00-42-05-02-00 (sonda de proximidad 330102) proporciona una ejecución física/eléctrica directa de detección de desplazamiento sin contacto. Este transductor utiliza el principio de corrientes de Foucault para detectar el movimiento de superficies conductoras en relación con la punta de la sonda. El dispositivo requiere un sensor Proximitor asociado para la excitación y demodulación de la señal. Emite un voltaje proporcional a la distancia del entrehierro, lo que facilita la captura de datos de vibración radial y posición axial de los ejes de máquinas rotativas en entornos de monitoreo industrial.

Matriz de modelos y desglose de sufijos

El 330102-00-42-05-02-00 es un transductor modular definido por las siguientes especificaciones:

• 00: Longitud sin rosca (0 mm)

• 42: Longitud total de la carcasa (42 mm)

• 05: Longitud total (5,0 m)

• 02: Tipo de conector (Coaxial miniatura)

• 00: Aprobación de agencia (No requerida)

Especificaciones de hardware

Monitoreo mecánico y características TSI

La serie de sondas 3300 XL utiliza una escala estandarizada de sonda de corrientes de Foucault para garantizar una salida consistente en diferentes configuraciones mecánicas. Durante la puesta en marcha, se requiere la validación del voltaje del entrehierro para asegurar que la sonda se encuentre dentro de la región de operación lineal, con objetivos de -10 VCC que representan el punto central del rango de medición. El análisis preciso de la dinámica del rotor depende de esta calibración de referencia. La supresión de la diafonía se mantiene cumpliendo con los requisitos de espaciado físico entre múltiples sondas instaladas, lo que evita la interferencia de frecuencia cuando los transductores se montan muy cerca en la misma carcasa de la máquina.

Información para pedidos

• Sonda de proximidad 330102

• Manual de instrucciones de instalación

• Cubierta protectora de rosca

• No incluye soportes de montaje ni contratuercas

Guías de instalación en campo

• Ajuste del entrehierro: Use una galga de espesores para establecer la distancia de instalación inicial; verifique el voltaje de salida en el conector del Proximitor usando un multímetro de alta impedancia.

• Especificaciones de par: Asegure la sonda usando el par recomendado para mantener la estabilidad mecánica y evitar movimientos inducidos por vibraciones.

• Cableado: Use un conducto dedicado para el cable coaxial para proteger contra EMI y daños físicos; asegúrese de que el radio de curvatura se mantenga dentro de los límites del fabricante.

• Puesta a tierra: Establezca la continuidad eléctrica entre la carcasa de la sonda y el marco de la máquina para proporcionar una referencia de tierra común estable.

• Preparación de la superficie: Asegúrese de que el área del eje objetivo esté libre de recubrimientos no conductores, rebabas u oxidación para permitir una penetración precisa del campo de corrientes de Foucault.

Preguntas frecuentes

• P: ¿Es esta sonda compatible con Proximitors de la serie 3300 más antiguos?

• R: No, las sondas 3300 XL están diseñadas específicamente para sensores Proximitor 3300 XL; la escala y la respuesta de frecuencia están optimizadas para esta plataforma.

• P: ¿Cuál es el efecto del material objetivo en la salida?

• R: La calibración se realiza para acero 4140 estándar; el uso de diferentes materiales objetivo requiere un factor de corrección para mantener la precisión lineal.

• P: ¿Se puede modificar o empalmar el cable coaxial?

• R: No, el sistema se calibra como un bucle completo; el empalme o acortamiento del cable altera la impedancia e invalida los datos de medición.

• P: ¿Cuál es el rango lineal máximo de esta sonda?

• R: El rango lineal suele ser de 2,0 mm (80 mil); confirme la curva de calibración específica proporcionada con el transductor para conocer los límites exactos.

• P: ¿Cómo afecta la temperatura a la salida de la sonda?

• R: Aunque está clasificado para funcionar hasta 177 °C, las temperaturas extremas pueden introducir pequeños cambios de polarización; la compensación térmica está integrada en el sistema.

• P: ¿Está sellado herméticamente el conector?

• R: El conector no es impermeable y debe alojarse en una caja de conexiones protegida para evitar la entrada de humedad.

• P: ¿Cómo se determina el estado de la sonda durante el funcionamiento?

• R: Monitoree el voltaje del entrehierro de CC; un salto repentino o la pérdida de señal suelen indicar daños en el cable o un cambio mecánico en el posicionamiento de la sonda.

• P: ¿Por qué existe un requisito de espacio mínimo?

• R: El espacio mínimo evita la interferencia de diafonía, donde la frecuencia de excitación de una sonda afecta la lectura de otra.
